MANUALE UTENTE LUFOS 420 BRENNENSTUHL

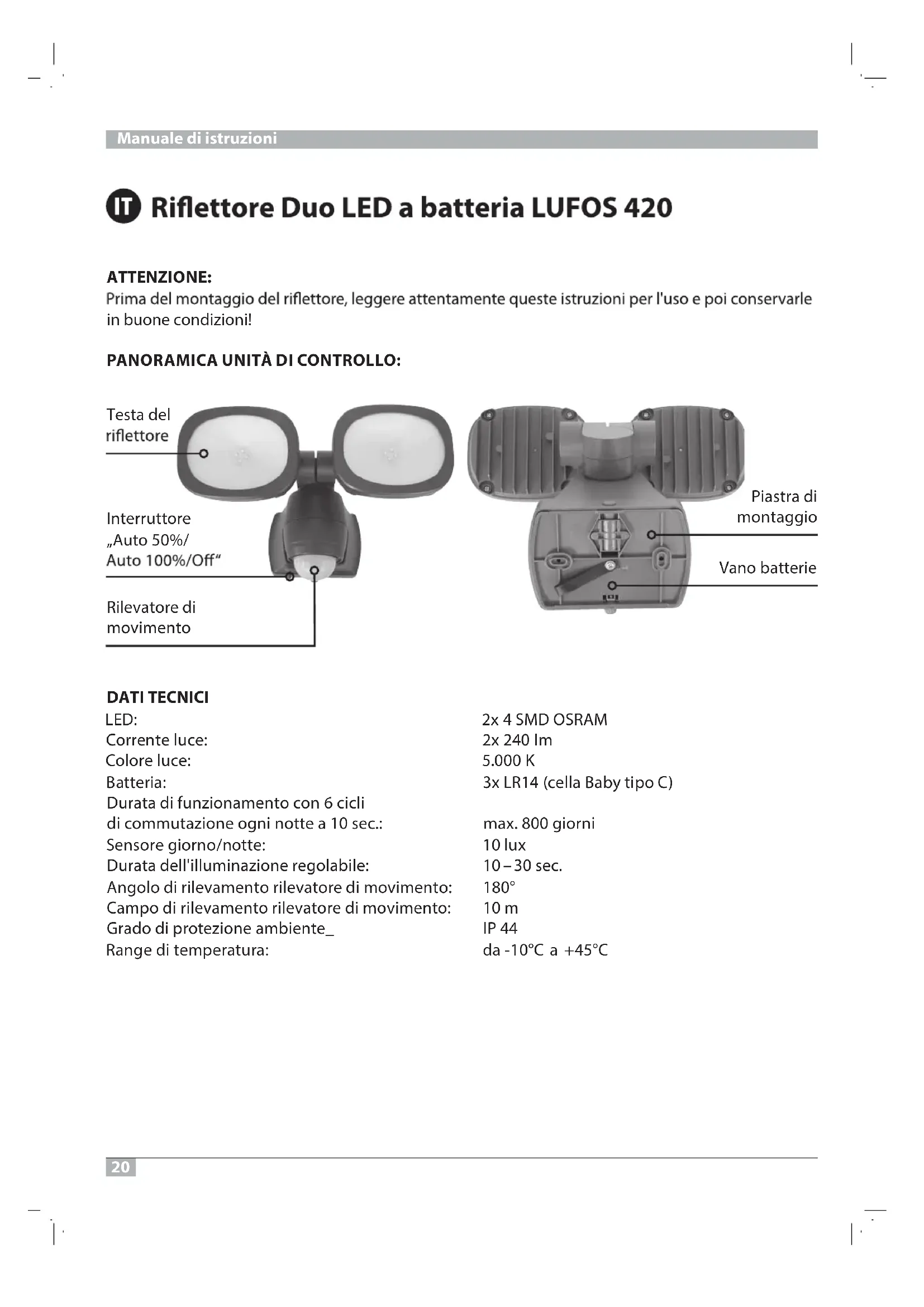

Riflettore Duo LED a battery LUFOS 420

ATTENZIONE:

Prima del montaggio del riflettore, leggere attendamente queste istruzioni per l'uso e poi conservarle in buone condizioni!

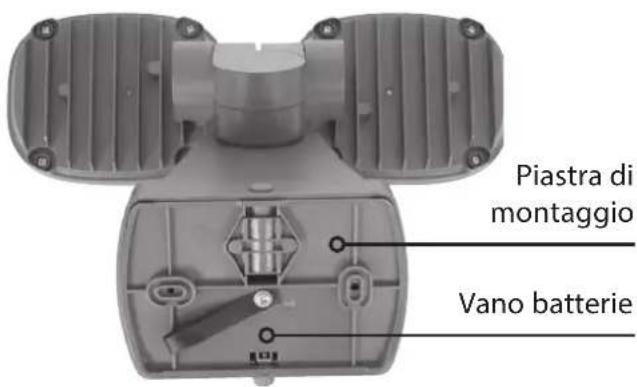

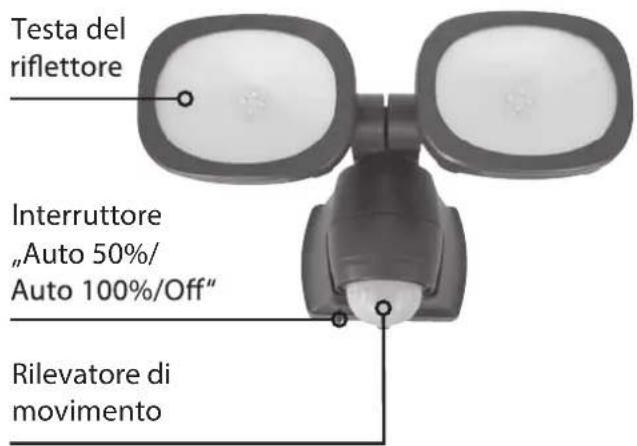

PANORAMICA UNITA DI CONTROLLO:

DATI TECHNICI

LED:

Corrente luce:

Colore luce:

Batteria:

Durata di funzionamento con 6 cicli di commutazione agli notte a 10 sec.:

Sensore giorno/notte:

Durata dell'illuminazione regolabile:

Angolo di rilevamento rilevatore di movimento:

Campo di rilevamento rilevatore di movimento:

Grado di protezione ambiente_

Range di temperatura:

2x4SMDOSRAM

2x 240 lm

5.000K

3x LR14 (cella Baby tipo C)

max. 800 giorni

10lux

10-30 sec.

180^

10m

IP 44

da-10°C a +45°C

Questo riflettore LED a batteria è idoneo a scopi di illuminazione per ambienti interni ed esterni ed è destinato al montaggio permanente. Il riflettore non può essere impiegato per scopi diversi.

AVVERTENZE DI SICUREZZA

Non utilizzato il riflettore se è danneggiato. Rivolgersi ad un elettricista specializzato oppure all'indirizzo indicate per l'assistenza.
Non guardare direttamente nella luce.
- Aprire il disposativo solo per sostituire le batterie scariche.
- Una copertura protettiva rovinata deve essere sostituita con una copertura protettiva Brennenstuhl® originale prima di continuare ad usare il riflettore.

Il riflettore è protetto contro gli spruzzi d'acqua. Non immershere mai il riflettore nell'acqua o in altri fluidi.
Nonutilizzare il riflettore in ambienti potenzialmente esplosivi - Pericolo di morte!
Utilizzare solo batterie di alta qualità per la sostituzione.

MONTAGGIO E INSTALLAZIONE DELLE BATTERIE

1.Preparazione: (Fig. 2)

Aprière la vite di fissaggio (Fig. 2.1) svitandola leggermente.

Premere il pulsante di sblocco (Fig. 2.2) e prelevare la piastra di montaggio con la linguetta dall'alloggiamento (Fig. 2.3).

1. Montaggio: (Fig. 3-4)

Il riflettore viene fissato alla piastra di montaggio.

L'altezza di montaggio consigliata è tra 1,8 e 2,5 m. (Fig. 3)

Contrassegnare la posizione dei punti da trapanare per il fissaggio della piastra di montaggio e perforare la parete di conseguenza (Fig. 3+4).

Fissare la piastra di montaggio con le viti fornite in dotazione (o altre viti idonee) alla parete.

1. Alimentazione a batteria (Fig. 5)

Installare le batteria nel vano batteria. A tal proposito, posizionare prima il "nastrino di rimozione" sotto alle batterie. La giusta polarità delle batterie è individata nel vano batterie.

1. Fissaggio del riflettore (Fig. 6)

Premere il pulsante di sblocco (Fig. 6.1) e spingere il riflettore sulla piastra di montaggio avvitata (Fig. 6.2). Serrare bene la vite di serraggio (Fig. 6.3).

1. Orientamento del riflettore (Fig. 8)

Entrambe le teste dei faretti possono essere ruotate orizzontalmente e inclinate vertically insieme o separamente. La regolazione è a regolazione continua e alla sua utensili.

DESCRIZIONDE DEL FUNZIONAMENTO

Con l'interruttore "AUTO 50%/AUTO 100%/OFF" si cui selezionare luce al 50 o 100% o spegnerla completamente (Fig.8). Questo cui aumentare la durata della batteria da 400 giorni (luce 100%) a 800 giorni (luce 50%).

Il riflettore è dotato di un sensore giorno/notte e di uno a infrarossi. Il sensore giorno/notte attiva il riflettore. Il riflettore si accende automaticamente quando il sensore a infrarossi rileva dei movimenti nell'ambiente circostante.

Se possibile, non indirizzare il rilevatore di movimento verso piscine, scarichi dell'aria calda, climatizzatori o oggetti esposti a forti sbalzi di temperatura. Evitare di indirizzare il rilevatore di movimento verso alberi o cespugli oppure verso luoghi in cui potrebbero spesso trovarsi animali domestici. Il rilevatore di movimento può essere ruotato orizzontalmente verso destra e sinistra eosi si modifica il Campo di rilevamento.

Quando si installa il riflettore, tenere presente che il rilevatore di movimento è più sensibile e quando reagisce di più ai movimenti che attraversano il suo Campo di rilevamento di traverso ed è meno sensibile ai movimenti diretti verso il dispositorio.

REGOLAZIONDEL RILEVATORE DI MOVIMENTO (PIR)

È possibile regolare la durata di accensione sul rilevatore di movimento (Fig. 7). A tal fine, ruotare la testina del rilevatore di movimento fino a quando non è visible la manopola di regolazione. Con questa manopola, è possibile scegliere una durata di accensione a piacere tra ca. 10 e 30 secondi dopo il rilevamento dell'ultimo movimento. Ruotare la manopola TIME in senso orario, l'intervallo temporale aumento, in senso antiorario si riduce.

SOSTITUZIONE DELLE BATTERIE (Fig. 9-13)

Quando la luce inizia a lampegliare, le batterie devono essere sostituite.

Apriere la vite di fissaggio (Fig. 9.1) svitandola leggermente. Premere il pulsante di sblocco (Fig. 9.2) e prelevare il riflettore alla piatra di montaggio (Fig. 9.3) Estrarre le batterie tirando il "nastrino di rimozione" dal vano batteria (Fig. 10). Installare le nuove batteria nel vano batteria. A tal proposito, posizionare prima il "nastrino di rimozione" sotto alle batterie. La giusta polarità delle batterie è indicata nel vano batterie (Fig. 11). Premere il pulsante di sblocco (Fig. 12.1) e spingere il riflettore sulla piatra di montaggio avvitata (Fig. 12.2). Serrare di nuovo bene la vite di serraggio (Fig. 12.3).

MANUTENZIONE

La sorgente luminosa di quello riflettore non è sostituibile. Se la sorgente luminosa ha raggiunto la fine della sua vita utile, occorre sostuire l'interno riflettore.

PULIZIA

Non utilizzato solventi, detersivi aggressivi o simili. Per la pulizia, utilizzato solo un panno asciutto o leggermente inumidito.

SMALTIMENTO

Smaltire le apparecchiature elettriche in modo rispettoo nei confronti dell'ambiente! Le apparecchiature elettriche non rientrano nei rifuti domestici!

Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche, le apparecchiature elettriche usate devono essere smaltite separatamente e riciclate in modo rispettoso nei confronti dell'ambiente. Le possibilità di smaltimento dell'apparecchio utilizzato sono reperibili presso l'amministrazione del proprio comune o della propria città.

DANNI AMBIENTALIN SEGuito ALLO SMALTIMENTO NON CORRETTO DELLE BATTERIE!

Le batterie non rientrano nei rifiuti domestici. Possocono contentere metalli pesanti tossici e sono sottoposte a trattamento di rifiuti pericolosi. Consegnare pertanto le batterie esaurite al centro di raccolta del proprio comune.

DICHIARAZIONEDI CONFORMITA CC

La dichiarazione di depositata presso il produttore.

Produttore
