GEBRUIKSAANWIJZING LUFOS 420 BRENNENSTUHL

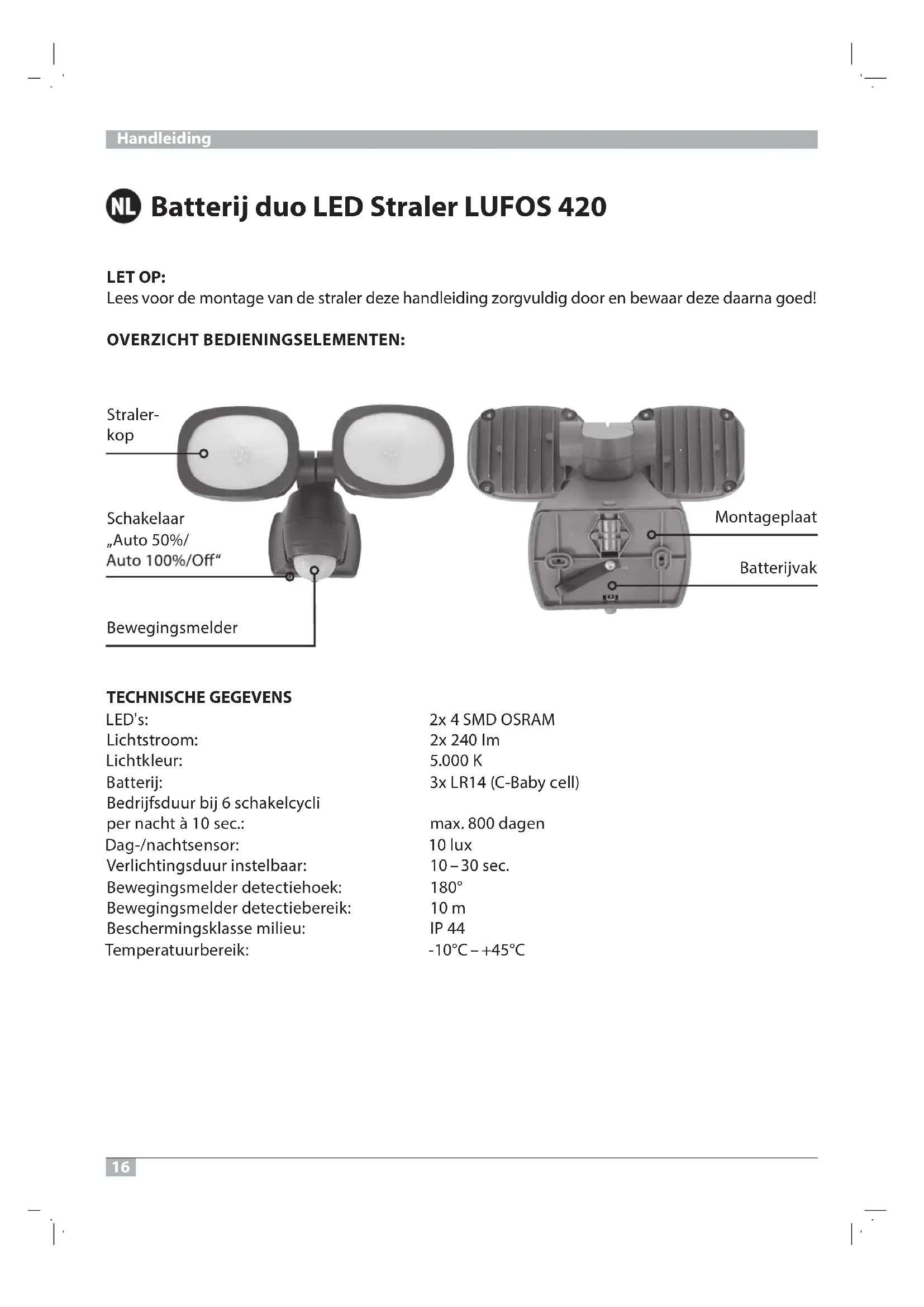

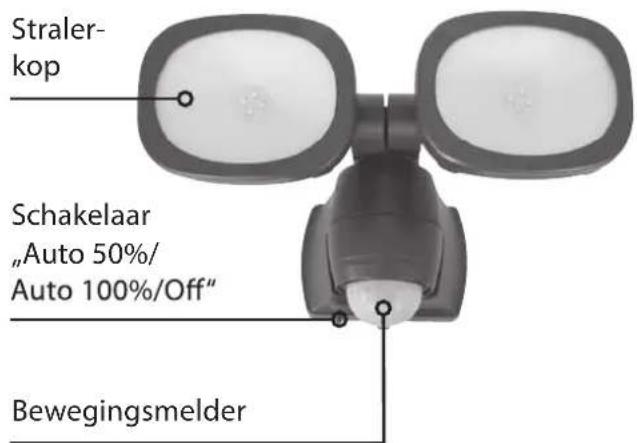

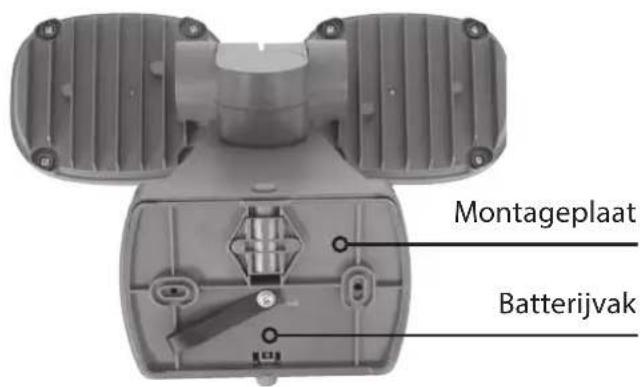

La déclaration de conformité est disponible auprès du fabricant. Fabricant Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com Projecteur LED duo à piles16 Batterij duo LED Straler LUFOS 420 LET OP: Lees voor de montage van de straler deze handleiding zorgvuldig door en bewaar deze daarna goed! OVERZICHT BEDIENINGSELEMENTEN: TECHNISCHE GEGEVENS MARSO DMS 4 x2 :s'DEL mI 042 x2 :moortsthciL K 000.5 :ruelkthciL )llec ybaB-C( 41RLx3 :jirettaB Bedrijfsduur bij 6 schakelcycli negad 008 .xam :.ces 01à thcan rep xul 01 :rosnesthcan/-gaD Verlichtingsduur instelbaar: 10 – 30 sec. Bewegingsmelder detectiehoek: 180° Bewegingsmelder detectiebereik: 10 m Beschermingsklasse milieu: IP 44 C°54+ – C°01- :kierebruutarepmeT Handleiding Straler- kop Montageplaat Batterijvak Bewegingsmelder Schakelaar „Auto 50%/17 Deze batterij LED Straler is geschikt voor verlichtingsdoeleinden, zowel binnen als buiten, enbedoeld voor vaste montage. De schijnwerper mag niet voor andere doeleinden worden gebruikt. VEILIGHEIDSINSTRUCTIES

• Gebruik de straler niet als deze beschadigd is. Schakel dan een elektromonteur in of stuur de straler naar het vermelde serviceadres.

• Kijk niet direct in het licht.

• Open het apparaat alleen om lege batterijen te vervangen.

• Een onherstelbaar beschadigde veiligheidsplaat moet door een originele Brennenstuhl®- veiligheidsplaat worden vervangen voordat de straler opnieuw wordt gebruikt.

• De straler is tegen spatwater beschermd. Dompel de straler nooit in water of andere

• Gebruik de straler niet op plaatsen waar explosiegevaar heerst – levensgevaar!

• Vervang de batterijen alleen met kwalitatief hoogwaardige batterijen.

Draai de bevestigingsschroef (Afb. 2.1) voorzichtig eruit. Druk op de ontgrendelingsknop (Afb. 2.2) en trek de montageplaat aan het lipje uit debehuizing (Afb. 2.3).

2. Montage: (Afb. 3 – 4)

De straler wordt met de montageplaat bevestigd. De aanbevolen montagehoogte is tussen 1,8 en 2,5 m. (Afb. 3) Markeer de positie van de boorgaten voor de bevestiging van de montageplaat en boor Afb. 3+4). Bevestig de montageplaat met de meegeleverde (of andere geschikte) schroeven aan demuur/wand.

3. Plaatsing van de batterijen (Afb. 5)

Plaats de batterijen in het batterijvak. Leg eerst het „verwijderingsband“ onder de batterijen. De plus- en minpolen van de batterijen zijn in het batterijvak aangegeven.

4. Straler bevestigen (Afb. 6)

Druk op de ontgrendelingsknop (Afb. 6.1) en druk de straler op de vastgeschroefde montageplaat (Afb. 6.2). Draai de bevestigingsschroef (Afb. 6.3) vast.

5. Straler uitlijnen (Afb. 8)

Beide spots kunnen horizontaal gedraaid worden of verticaal gekanteld worden. De instelling is traploos en vereist geen gereedschap. Batterij duo LED Straler LUFOS18 Batterij duo LED Straler LUFOS

BESCHRIJVING VAN DE WERKING

Met de schakelaar „AUTO 50%/AUTO 100%/OFF“ kan de verlichting 50 of 100% geselecteerd worden of volledig uitgeschakeld worden (Afb. 8). Daardoor kan de levensduur van de batterij verlengd worden van 400 dagen (100% licht) tot 800 dagen (50%). De straler is voorzien van een dag-/nacht- en een infraroodsensor. De dag-/nachtsensor schakelt de straler in. De straler wordt automatisch ingeschakeld, wanneer de sensor in de omgeving bewegingen detecteert. Richt de bewegingsmelder zo mogelijk niet op zwembaden, verwarmingsluchtafvoeren, aircon- ditionings of objecten, welke zijn blootgesteld aan sterke temperatuurvariaties. Richt de bewe- gingsmelder niet op bomen of struiken of op plaatsen, waar vaak huisdieren kunnen verblijven. De bewegingsmelder kan horizontaal naar rechts en links worden gedraaid, waardoor het detectiebereik kan worden gewijzigd. Let er bij het monteren van de straler op dat de bewegingsmelder het meest gevoelig reageert op bewegingen die dwars door het detectieveld lopen en het minst gevoelig op bewegingen die direct op het apparaat toekomen. Op de bewegingsmelder kan de inschakelduur worden ingesteld (Afb. 7). Verdraai de kop van de bewegingsmelder zodanig dat de instelregelaar zichtbaar wordt. Met deze regelaar kunt ueen willekeurige inschakeltijd tussen 10 en 30 seconden kiezen, nadat de laatste beweging werd gedetecteerd. Door het rechtsom draaien van de TIME-regelaar neemt de tijdsperiode toe, door linksom draaien af. BATTERIJEN VERVANGEN (Afb. 9 – 13) Als de lamp begint te knipperen, moeten de batterijen vervangen worden. Draai de bevestigingsschroef (Afb. 9.1) voorzichtig eruit. Druk op de ontgrendelingsknop

) en trek de straler van de montageplaat (Afb. 9.3) af. Trek de batterijen met behulp van de „verwijderingsband“ uit het batterijvak (Afb. 10). Plaats de nieuwe batterijen in het batterijvak. Leg eerst het „verwijderingsband“ onder de batterijen. De plus- en minpolen van de batterijen zijn in het batterijvak aangegeven (Afb. 11). Druk op de ontgrendelingsknop (Afb. 12.1) en druk de straler op de vastgeschroefde montageplaat (Afb. 12.2). Draai de bevestigingsschroef (Afb. 12.3) weer vast. ONDERHOUD De lichtbron van deze straler kan niet worden vervangen. Wanneer de lichtbron het einde van zijn levensduur heeft bereikt, moet de hele straler worden vervangen. REINIGING Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen en dergelijke. Gebruik voor het reinigen alleen een droge of licht bevochtigde doek.19 AFVOER Elektrische apparaten moeten op milieuvriendelijke wijze worden afgevoerd! Elektrische apparaten horen niet in het huishoudelijk afval! elektronische apparatuur moeten oude elektrische apparaten gescheiden worden ingezameld en bij een milieuvriendelijk recyclingcentrum worden afgegeven. Informatie over de mogelijke afvoer van het afgedankte apparaat krijgt ubij uw gemeente. MILIEUSCHADE DOOR VERKEERDE AFVOER VAN DE BATTERIJEN! Batterijen horen niet in het huishoudelijk afval. Ze kunnen giftige zware metalen bevatten en moeten als speciaal afval worden behandeld. Breng afgedankte batterijen daarom naar een gemeentelijke inzamelplaats. CONFORMITEITSVERKLARING De fabrikant beschikt over de conformiteitsverklaring. Fabrikant Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com Batterij duo LED Straler LUFOS20 ATTENZIONE: in buone condizioni! PANORAMICA UNITÀ DI CONTROLLO: DATI TECNICI MARSO DMS 4 x2 :DEL mI 042 x2 :ecul etnerroC K 000.5 :ecul eroloC )C opit ybaB allec( 41RLx3 :airettaB Durata di funzionamento con 6 cicli di commutazione ogni notte a10 sec.: max. 800 giorni xul 01 :etton/onroig erosneS Durata dell'illuminazione regolabile: 10 – 30 sec. Angolo di rilevamento rilevatore di movimento: 180° Campo di rilevamento rilevatore di movimento: 10 m Grado di protezione ambiente_ IP 44 C°54+ a C°01- ad :arutarepmet id egnaR Manuale di istruzioni Testa del Piastra di montaggio Vano batterie Rilevatore di movimento Interruttore „Auto 50%/21
