KASUTUSJUHEND LUFOS 420 BRENNENSTUHL

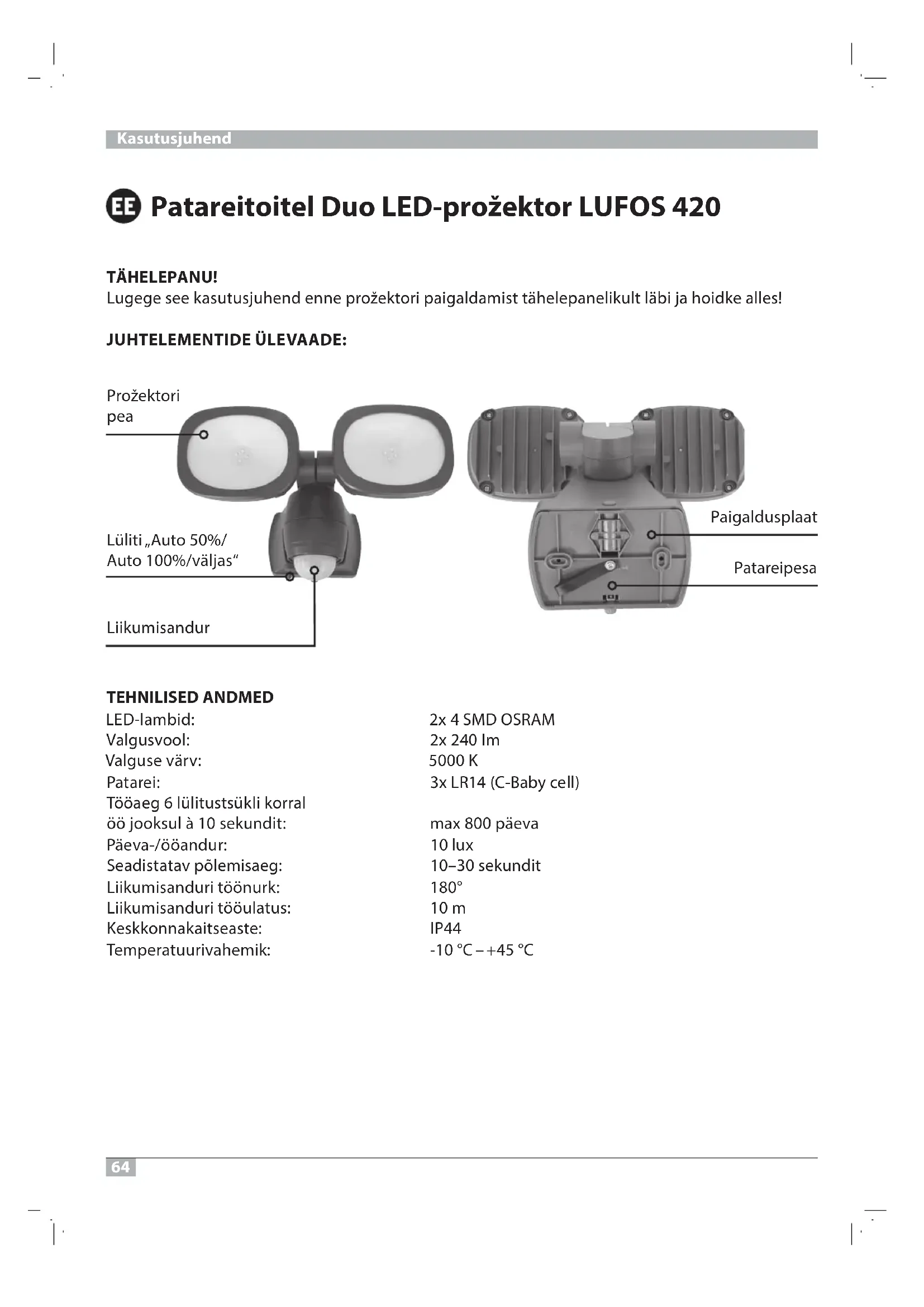

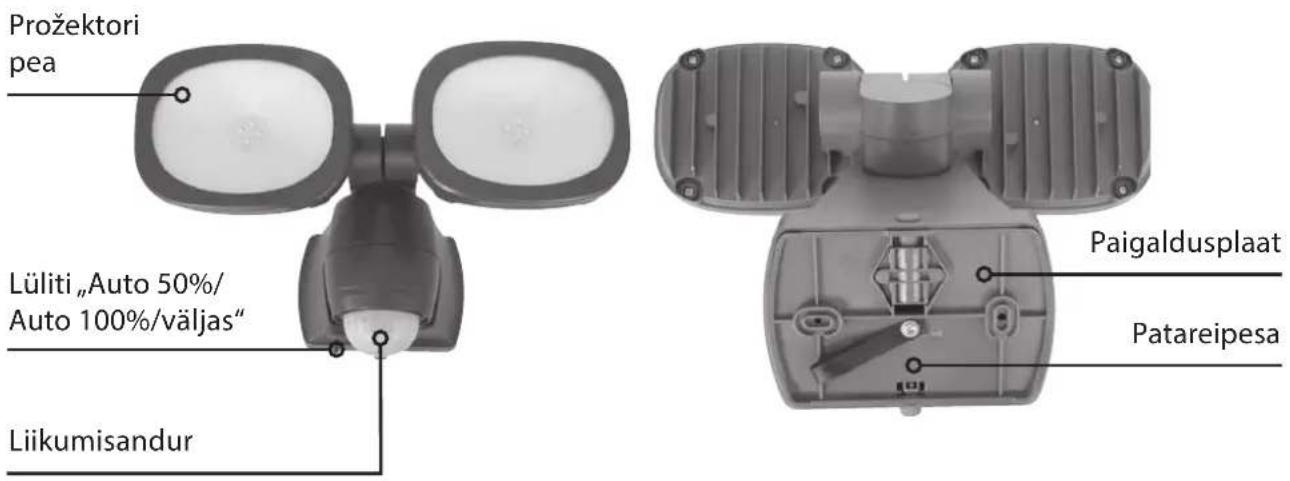

A declaração de conformidade encontra-se no fabricante. Fabricante Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com64 Patareitoitel Duo LED-prožektor LUFOS 420 TÄHELEPANU! Lugege see kasutusjuhend enne prožektori paigaldamist tähelepanelikult läbi ja hoidke alles! JUHTELEMENTIDE ÜLEVAADE: TEHNILISED ANDMED MARSO DMS 4x2 :dibmal-DEL mI 042 x2 :loovsuglaV K 0005 :vräv esuglaV )llec ybaB-C( 41RLx3 :ierataP Tööaeg 6 lülitustsükli korral öö jooksul à10 sekundit: max 800 päeva xul 01 :rudnaöö/-aveäP Seadistatav põlemisaeg: 10–30 sekundit Liikumisanduri töönurk: 180° Liikumisanduri tööulatus: 10m Keskkonnakaitseaste: IP44 Temperatuurivahemik: -10°C – +45°C Kasutusjuhend Prožektori pea Paigaldusplaat Patareipesa Liikumisandur Lüliti „Auto 50%/ Auto 100%/väljas“65 See patareitoitel LED-prožektor sobib kasutamiseks sise- ja välistingimustes ning on mõeldud püsipaigaldamiseks. Prožektorit ei tohi kasutada muudel eesmärkidel. OHUTUSJUHISED

• Ärge kasutage kahjustunud prožektorit. Sellisel juhul pöörduge elektriku või tootja poolt näidatud teeninduse poole.

• Ärge vaadake otse valgusesse.

• Avage seade ainult kasutatud patareide vahetamiseks.

• Katkine kaitsekate tuleb enne prožektori edasist kasutamist asendada Brennenstuhl®-i originaalkaitsekattega.

• Prožektor on kaitstud pritsmevee eest. Ärge kastke prožektorit kunagi vette ega muudesse vedelikesse.

• Ärge kasutage prožektorit plahvatusohtlikus keskkonnas – eluohtlik!

• Kasutage ainult kvaliteetseid patareisid. PATAREIDE PAIGALDAMINE

1. Ettevalmistus: (joon. 2)

Avage kinnituskruvi (joon. 2.1), keerates selle kergelt välja. Vajutage vabastuspead (joon. 2.2) ja tõmmake paigaldusplaat koos eendiga korpusest välja (joon. 2.3).

2. Paigaldus: (joon. 3 – 4)

Prožektor kinnitatakse paigaldusplaadiga. Soovituslik paigalduskõrgus on vahemikus 1,8 kuni 2,5 m. (joon. 3) Märkige ära paigaldusplaadi kinnitamiseks vajalikud puurimiskohad ja puurige seina sisse vastavad augud (joon. 3+4). Kinnitage paigaldusplaat kaasasolevate (või muude sobivate) kruvidega seinale.

3. Patareide paigaldamine (joon. 5)

Asetage patareid patareipessa. S elleks asetage kõigepealt patareide alla eemalduslint. Patareipesas on näidatud patareide õige poolsus.

4. Prožektori kinnitamine (joon. 6)

Vajutage vabastuspead (joon. 6.1) ja vajutage prožektor külgekeeratud paigaldusplaadile (joon. 6.2). Keerake kinnituskruvi (joon. 6.3) kinni.

5. Prožektori joondamine (joon. 8)

Lüliti abil „AUTO 50%/AUTO 100%/OFF“ saab valida 50 või 100% valgustuse või valgusti täielikult välja lülitada (joonis 8). Nii saab aku tavapärast tööiga 400 päeva (100% valgustus) pikendada 800-le päevale (50% valgustus). Patareitoitel Duo LED-prožektor LUFOS66 Patareitoitel Duo LED-prožektor LUFOS TALITLUSE KIRJELDUS Lüliti abil „AUTO 50%/AUTO 100%/OFF“ saab valida 50 või 100% valgustuse või valgusti täielikult välja lülitada (joon. 8). Nii saab aku tavapärast tööiga 400 päeva (100% valgustus) pikendada 800-le päevale (50% valgustus). Prožektoril on päeva-/öö- ja infrapunaandur. Päeva-/ööandur aktiveerib prožektori. Prožektor süttib automaatselt põlema, kui infrapunaandur tuvastab tööpiirkonnas liikumise. Kui võimalik, ärge suunake liikumisandurit ujumisbasseinidele, õhutusavadele, kliimaseadmetele või objektidele, mis puutuvad kokku tugevate temperatuurikõikumistega. Ärge suunake liikumi- sandurit puudele või põõsastele või kohtadele, kus võib tihti olla koduloomi. Liikumisandurit saab liigutada horisontaalsuunas paremale ja vasakule ning sellega tööpiirkonda muuta. Pöörake prožektori paigaldamisel tähelepanu asjaolule, et liikumisandur reageerib kõige rohkem liikumistele, mis toimuvad risti selle tajualaga ja kõige vähem liikumistele, mis toimuvad suunaga otse seadme poole. Liikumisanduril saab seadistada sisselülitusaja (joon. 7). Selleks keerake liikumisanduri pead nii kaua, kuni seadistusregulaator nähtavale tuleb. Selle regulaatori abil saate valida suvalise sisselüli- tusaja vahel 10 kuni 30 sekundini, alates viimasest tuvastatud liikumisest. Pöörates TIME regulaa- torit päripäeva, ajavahemik suureneb, vastupäeva väheneb. PATAREIDE VAHETAMINE (joon. 9 – 13) Kui lamp hakkab vilkuma, tuleb patareisid vahetada. Avage kinnituskruvi (joon. 9.1), keerates selle kergelt välja. Vajutage vabastuspead (joon. 9.2) jatõmmake prožektor paigaldusplaadilt (joon. 9.3) ära. Tõmmake patareid koos eemalduslindiga patareipesast välja (joon. 10). Asetage uued patareid patareipessa. Selleks asetage kõigepealt patareide alla eemalduslint. Patareipesas on näidatud patareide õige poolsus (joon. 11). Vajutage vabastuspead (joon. 12.1) ja vajutage prožektor külgekeeratud paigaldusplaadile (joon. 12.2). Keerake kinnituskruvi ( joon. 12.3) uuesti kinni. HOOLDUS Selle prožektori valgusallikat ei saa vahetada. Kui valgusallikas jõuab oma eluea lõppu, tuleb välja vahetada kogu prožektor. PUHASTAMINE Ärge kasutage lahusteid, söövitavaid puhastusvahendeid või muud sarnast. Puhastamiseks kasutage ainult kuiva või kergelt niisket lappi.67 KÕRVALDAMINE Kõrvaldage elektroonikaseadmed keskkonnasäästlikult! Elektroonikaseadmeid ei tohi visata olmejäätmete hulka! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutatud elektroonikaseadmed koguda eraldi jäätmeliigina ja toimetada keskkonnasäästlikku ringlussevõttu. Kuidas kasutatud seadet utiliseerida, saate küsida kas oma kohalikust omavalitsusest või linnavalitsusest. PATAREI VALESTI KÕRVALDAMISEL TEKIB KESKKONNAKAHJU! Patareisid ei tohi visata olmejäätmete hulka. Patareid võivad sisaldada mürgiseid raskemetalle ning nõuavad erikäitlust. Seetõttu viige kasutatud patareid kohaliku omavalitsuse kogumispunkti. VASTAVUSDEKLARATSIOON Vastavusdeklaratsioon on tootja käes. Tootja Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com Patareitoitel Duo LED-prožektor LUFOS68 POZOR: uschovajte! PREHĽAD OVLÁDACÍCH PRVKOV: TECHNICKÉ ÚDAJE MARSO DMS 4 x2 :DEL mI 042 x2 :dúrp ýnletevS K 0005 :altevs abraF )ybab C( 41RL x3 :airétaB Doba prevádzky pri 6 spínacích cykloch índ 008 .xam :s 01 op con az xl 01 :con/ňed čamínS Nastaviteľná doba svietenia: 10 – 30 s Rozsah snímania snímača pohybu: 180° Rozsah snímania sníamča pohybu: 10 m Krytie, životné prostredie: IP 44 C° 54+ – C° 01- :ytolpet haszoR Návod na používanie Hlava Montážna doska Priečinok na batérie Snímač pohybu Spínač „Auto 50%/69 sanesmie používať na iné účely.
