NAUDOJIMO INSTRUKCIJA LUFOS 420 BRENNENSTUHL

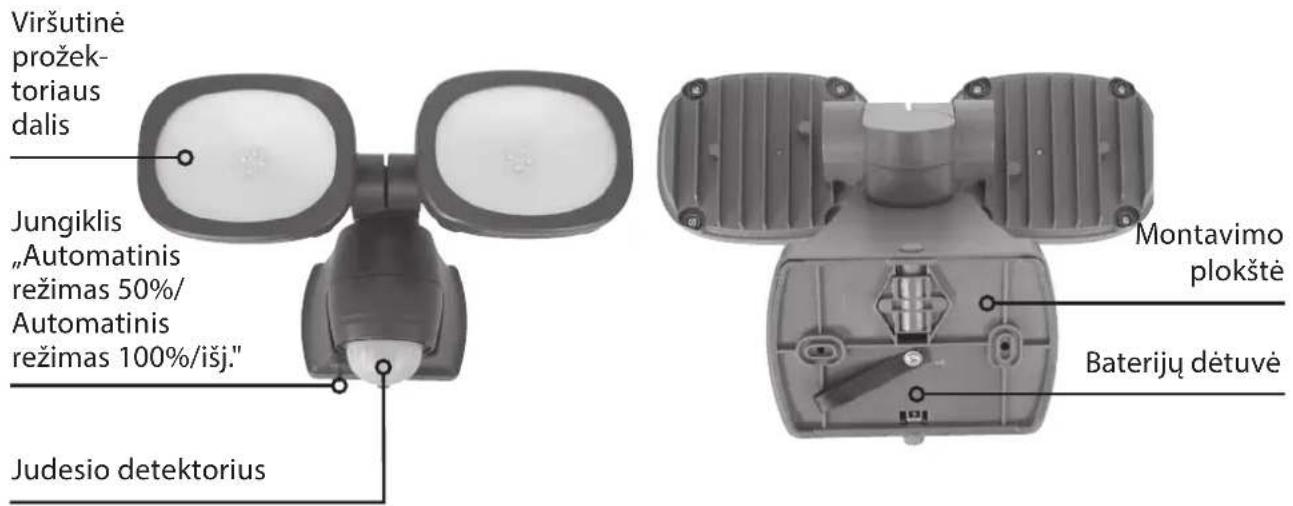

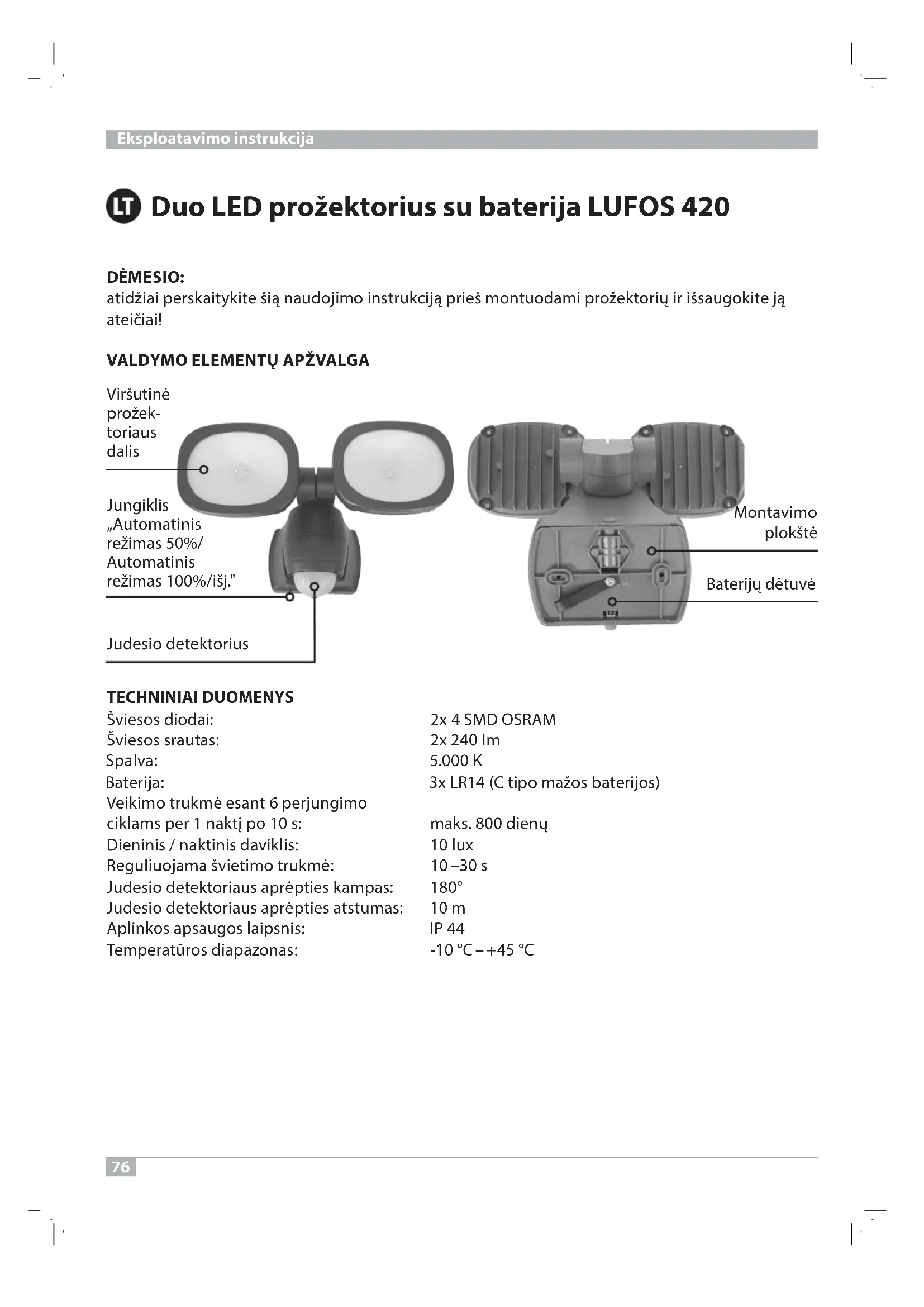

TECHNINIAI DUOMENYS Š MARSO DMS 4x2 :iadoid soseiv Š mI 042 x2 :satuars soseiv K 000.5 :avlapS )sojiretab sožam opit C( 41RLx3 :ajiretaB Veikimo trukmė esant 6 perjungimo ciklams per 1 naktį po 10 s: maks. 800 dienų Dieninis / naktinis daviklis: 10 lux Reguliuojama švietimo trukmė: 10 –30 s Judesio detektoriaus aprėpties kampas: 180° Judesio detektoriaus aprėpties atstumas: 10 m Aplinkos apsaugos laipsnis: IP 44 Temperatūros diapazonas: -10°C – +45°C Eksploatavimo instrukcija Viršutinė prožek- toriaus dalis Montavimo plokštė Baterijų dėtuvė Judesio detektorius Jungiklis „Automatinis režimas 50%/ Automatinis režimas 100%/išj."77 Šis baterinis šviesadiodis prožektorius tinka apšvietimo tikslams patalpose ir lauke bei yra numatytas montuoti stacionariai. Prožektorių naudoti kitiems tikslams draudžiama. SAUGOS NURODYMAI

• Nenaudokite pažeisto prožektoriaus. Tokiu atveju kreipkitės įelektrotechniką arba nurodytu techninės priežiūros tarnybos adresu.

• Nežvelkite įšviesą tiesiogiai.

• Prietaisą atidarykite tik tada, kai reikia pakeisti išeikvotas baterijas.

• Sudužusį apsauginį gaubtą prieš tolesnį prožektoriaus naudojimą reikia pakeisti originaliu „Brennenstuhl®“ apsauginiu gaubtu.

• Prožektorius yra apsaugotas nuo vandens purslų. Niekada nenardinkite prožektorius įvandenį arba kitus skysčius.

• Nenaudokite prožektoriaus potencialiai sprogioje aplinkoje – kyla pavojus gyvybei!

• Senas baterijas pakeiskite tik kokybiškomis naujomis baterijomis.

MONTAVIMAS IR BATERIJŲ ĮDĖJIMAS

1. Pasiruošimas: (2 pav.)

Šiek tiek išsukite tvirtinimo varžtą (2.1 pav.).

2.2 pav.) ir ištraukite montavimo plokštę su juostele iš

Prožektorius tvirtinamas prie montavimo plokštė. Rekomenduojamas montavimo aukštis yra nuo 1,8 iki 2,5 m. (3 pav.) Pažymėkite gręžtinių skylių montavimo plokštei tvirtinti padėtį ir išgręžkite sienoje skyles (3+4 pav.). Pritvirtinkite montavimo plokštę prie sienos rinkinyje esančiais (arba kitais tinkamais) varžtais.

3. Baterijų įdėjimas (5 pav.)

Įdėkite baterijas įbaterijų dėtuvę. Pirmiausia pakiškite po baterijomis išėmimo juostą. Baterijų poliai pavaizduoti baterijų dėtuvėje.

4. Prožektoriaus tvirtinimas (6 pav.)

6.1 pav.) ir prispauskite prožektorių ant prisuktos

montavimo plokštės (6.2 pav.). Priveržkite tvirtinimo varžtą (6.3 pav.).

Prožektoriaus išlygiavimas (8 pav.) Prožektoriaus galvutes abi kartu arba kiekvieną atskirai galima pasukti horizontaliai ir pakreipti vertikaliai. Nustatoma tolydžiai, įrankiai nereikalingi. Duo LED prožektorius su baterija LUFOS78 Duo LED prožektorius su baterija LUFOS

Jungikliu „AUTO 50%/AUTO 100%/OFF“ galima pasirinkti 50 ar 100% šviesumą arba prožektorių visai išjungti ( ). Taip galima padidinti baterijos veikimo trukmę nuo 400dienų (100% šviesumas) iki 800dienų (50% šviesumas). Prožektorius turi dieninį / naktinį ir infraraudonųjų spindulių daviklį. Dieninis / naktinis daviklis įjungia prožektorių. Prožektorius automatiškai įsijungia, kai infraraudonųjų spindulių daviklis aplinkoje aptinka judesius. Judesio detektoriaus geriau nenukreipkite įbaseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai. Venkite judesio detektorių nukreipti įmedžius, krūmus ar vietas, kuriose gali būti naminių gyvūnų. Judesio detektorių galima pasukti horizontaliai įdešinę ir įkairę bei taip pakeisti aprėpties diapazoną. Montuodami prožektorių atsižvelkite įtai, kad judesio detektorius jautriausiai reaguoja įjudesius skersai aptikimo lauko ir mažiausiai jautrus yra judesiams tiesia kryptimi prietaiso link. Įjungimo trukmę galima nustatyti prie judesio detektoriaus (7 pav.). Sukite judesio detektoriaus viršutinę dalį, kol matysis reguliatorius. Šiuo reguliatoriumi galite pasirinkti bet kokią įjungimo trukmę nuo 10 iki 30 sekundžių

sukant pagal laikrodžio rodyklę trukmė didėja, osukant prieš laikrodžio rodyklę – mažėja. BATERIJŲ KEITIMAS (9–13 pav.) Kai lemputė ima mirksėti, reikia pakeisti baterijas. Šiek tiek išsukite tvirtinimo varžtą (9.1 pav.

patraukite prožektorių nuo montavimo plokštės (9.3 pav.). Išimkite baterijas iš baterijų dėtuvės (10 pav.) patraukdami išėmimo juostą. Įdėkite naujas baterijas įbaterijų dėtuvę. Pirmiausia pakiškite po baterijomis išėmimo juostą. Baterijų poliai pavaizduoti baterijų dėtuvėje (11 pav.).

12.1 pav.) ir prispauskite prožektorių ant prisuktos montavimo

plokštės (12.2 pav.). Vėl priveržkite tvirtinimo varžtą (12.3 pav.).

Šio prožektoriaus šviesos šaltinio pakeisti negalima. Pasibaigus šviesos šaltinio naudojimo laikui reikia pakeisti visą prožektorių. VALYMAS Nenaudokite tirpiklių, ėsdinančių valymo priemonių ar pan. Valykite tik sausa ar šiek tiek sudrėkinta šluoste.79 ŠALINIMAS Šalinkite elektros prietaisus laikydamiesi aplinkosaugos taisyklių! Elektros prietaisų negalima išmesti su buitinėmis atliekomis! Remiantis Europos Sąjungos direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atliekų, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti perdirbti aplinkai saugiu būdu. Dėl nebenaudojamo prietaiso šalinimo galimybių teiraukitės savo bendruomenės administracijos įstaigoje arba savivaldybėje. NETINKAMAI ŠALINANT BATERIJAS KYLA PAVOJUS APLINKAI! Draudžiama baterijas išmesti su buitinėmis atliekomis. Jose gali būti nuodingų sunkiųjų metalų, todėl jos turi būti šalinamos kaip specialiosios atliekos. Perduokite panaudotas baterijas komunalinei atliekų surinkimo įmonei. ATITIKTIES DEKLARACIJA Gamintojas yra parengęs atitikties deklaraciją. Gamintojas Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com Duo LED prožektorius su baterija LUFOS80 Duo LED prožektors ar baterijām LUFOS 420 UZMANĪBU: Pirms prožektora montāžas uzmanīgi izlasiet lietošanas instrukciju un pēc tam uzglabājiet to drošā vietā! VADĪBAS ELEMENTU PĀRSKATS: TEHNISKIE PARAMETRI MARSO DMS 4x2 :sedoid DEL Gaismas plū mI 042 x2 :ams Gaismas krā K0005 :as )llec ybaB-C( 41RLx3 :ajiretaB Darbības ilgums ar 6 ieslēgšanās cikliem naktī ikreiz uz 10 sek.: maks. 800dienas Dienas/nakts sensors: 10lx Iestatāms degšanas ilgums: 10 – 30sek. Kustību sensora uztveres leņķis: 180° Kustību sensora uztveres zona: 10m Aizsardzības klase pret vides iedarbību: IP44 Temperatūras diapazons: -10°C – +45°C Lietošanas instrukcija Prožektora galva Montāžas plāksne Bateriju nodalījums Kustību sensors Slēdzis „Auto 50%/81 LED prožektors ar baterijām ir piemērots apgaismošanai iekštelpās un ārpus telpām, paredzēts stacionārai montāžai. Prožektoru nedrīkst izmantot citiem nolūkiem.
