ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LUFOS 420 BRENNENSTUHL

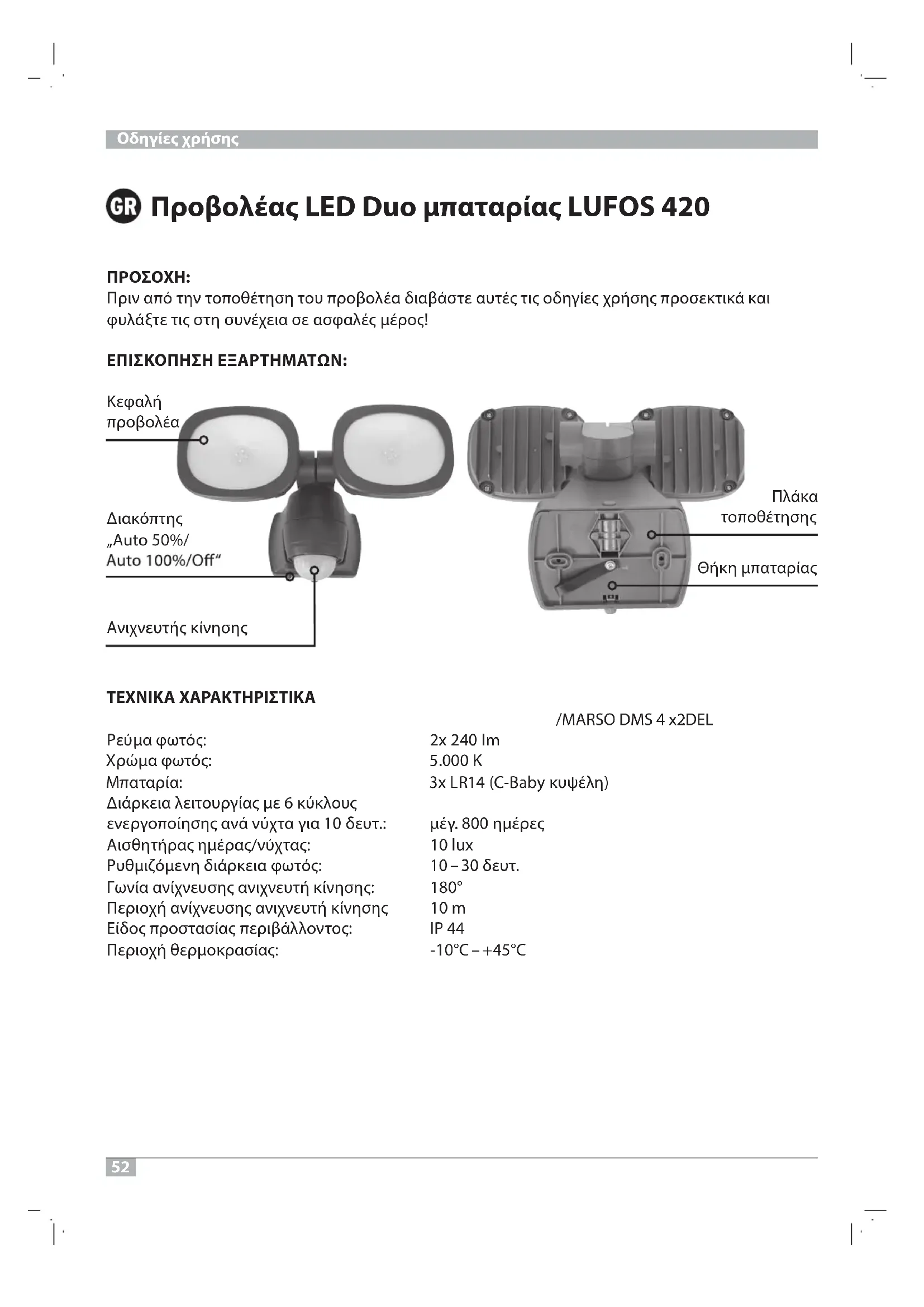

Πριν από την τοποθέτηση του προβολέα διαβάστε αυτές τις οδηγίες χρήσης προσεκτικά και φυλάξτε τις στη συνέχεια σε ασφαλές μέρος! ΕΠΙΣΚΟΠΗΣΗ ΕΞΑΡΤΗΜΑΤΩΝ: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ /MARSO DMS 4x2 :DEL mI 042 x2 :ςότωφ αμύεΡ K 000.5 :ςότωφ αμώρΧ )ηλέψυκ ybaB-C( 41RLx3 :αίραταπΜ Διάρκεια λειτουργίας με 6 κύκλους ενεργοποίησης ανά νύχτα για 10 δευτ.: μέγ. 800 ημέρες Αισθητήρας ημέρας/νύχτας: 10 lux Ρυθμιζόμενη διάρκεια φωτός: 10 – 30 δευτ. Γωνία ανίχνευσης ανιχνευτή κίνησης: 180° Περιοχή ανίχνευσης ανιχνευτή κίνησης 10 m Είδος προστασίας περιβάλλοντος: IP 44 Περιοχή θερμοκρασίας: -10°C – +45°C Οδηγίες χρήσης

τοποθέτησης Θήκη μπαταρίας Ανιχνευτής κίνησης

„Auto 50%/53 Αυτός οπροβολέας LED μπαταρίας ενδείκνυται για το φωτισμό εσωτερικών και εξωτερικών χώρων και προβλέπεται για σταθερή τοποθέτηση. Οπροβολέας δεν επιτρέπεται να χρησιμοποιηθεί για άλλους σκοπούς. ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Μην χρησιμοποιείτε τον προβολέα, αν είναι κατεστραμμένος. Σε αυτήν την περίπτωση απευθυνθείτε σε ηλεκτρολόγο ήστην αναφερόμενη διεύθυνση σέρβις.

• Μην κοιτάτε ευθεία στο φως.

• Ανοίγετε τη συσκευή μόνο για την αντικατάσταση χρησιμοποιημένων μπαταριών.

• Κατεστραμμένο κάλυμμα προστασίας πρέπει να αντικατασταθεί πριν από πρότερη χρήση του προβολέα από αυθεντικό κάλυμμα προστασίας Brennenstuhl®.

• Ο προβολέας προστατεύεται από τον ψεκασμό νερού. Μην βυθίζετε ποτέ τον προβολέα στο νερό ήσε άλλα υγρά.

• Μην χρησιμοποιείτε τον προβολέα σε περιβάλλον με κίνδυνο έκρηξης – κίνδυνος για τη ζωή!

• Χρησιμοποιείτε μόνο ποιοτικές μπαταρίες για την αντικατάσταση. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΩΝ

1. Προετοιμασία: (εικ. 2)

Ανοίξτε τη βίδα στερέωσης (εικ. 2.1) περιστρέφοντας ελαφρά. Πιέστε την κεφαλή απασφάλισης (εικ. 2.2) και τραβήξτε την πλάκα τοποθέτησης με τον πήχη από το περίβλημα (εικ. 2.3).

2. Τοποθέτηση: (εικ. 3 – 4)

Στερεώστε τον προβολέα με την πλάκα τοποθέτησης. Το συνιστώμενο ύψος βρίσκεται μεταξύ 1,8 και 2,5 m. (εικ. 3) Σημειώστε τη θέση της οπής διάτρησης για τη στερέωση της πλάκας τοποθέτησης και διατρήστε την αντίστοιχη οπή στον τοίχο (εικ. 3+4). Στερεώστε την πλάκα τοποθέτησης με τις συμπεριλαμβανόμενες βίδες (ή άλλες κατάλληλες βίδες) στον τοίχο.

3. Διάταξη μπαταριών (εικ. 5)

Τοποθετήστε τη θήκη μπαταριών με τις μπαταρίες. Τοποθετήστε πρώτα την "ταινία αφαίρεσης" κάτω από τις μπαταρίες. Εμφανίζεται ησωστή πόλωση των μπαταριών στη θήκη των μπαταριών.

4. Στερέωση προβολέα στο (εικ. 6)

Πιέστε την κεφαλή απασφάλισης (εικ. 6.1) και πιέστε τον προβολέα στη βιδωμένη πλάκα τοποθέτησης (εικ. 6.2). Στερεώστε τη βίδα στερέωσης (εικ. 6.3) περιστρέφοντας.

5. Ευθυγράμμιση προβολέα (εικ. 8)

Και οι δύο κεφαλές προβολέα μπορούν να περιστραφούν μαζί ή ξεχωριστά οριζόντια και να

ρουν κάθετη κλίση. Η ρύθμιση γίνεται χωρίς βαθμίδες και χωρίς τη χρήση εργαλείων. Προβολέας LED Duo μπαταρίας LUFOS54 Προβολέας LED Duo μπαταρίας LUFOS ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ Με τον διακόπτη «AUTO 50%/AUTO 100%/OFF» μπορεί να διαλέξετε ανάμεσα σε φως 50% ή φως 100% ή να στο σβήσετε εντελώς (εικ. 8). Αυτό μπορεί να αυξήσει τη διάρκεια ζωής της μπαταρίας από 400 ημέρες (φως 100%) σε 800 ημέρες (φως 50%). Ο προβολέας είναι εξοπλισμένος με αισθητήρα ημέρας/νύχτας και αισθητήρα υπερύθρων. Οαισθητήρας ημέρας/νύχτας ενεργοποιεί τον προβολέα. Οπροβολέας ενεργοποιείται αυτόματα, όταν οαισθητήρας υπερύθρων ανιχνεύει κίνηση στο περιβάλλον. Αποφύγετε όσο το δυνατόν περισσότερο να κατευθύνετε τον ανιχνευτή κίνησης σε πισίνες, αεραγωγούς, συστήματα κλιματισμού ήαντικείμενα που έχουν μεγάλες αποκλίσεις θερμοκρασίας. Αποφύγετε να κατευθύνετε τον ανιχνευτή κίνησης σε δέντρα ήθάμνους ήσε σημεία στα οποία υπάρχουν κατοικίδια ζώα. Οανιχνευτήρας κίνησης μπορεί να περιστραφεί προς τα δεξιά ήτα αριστερά και έτσι να αλλάξει ηπεριοχή ανίχνευσης. Λάβετε υπόψη κατά την εφαρμογή του προβολέα, ότι οανιχνευτής κίνησης αντιδρά περισσότερο σε κινήσεις, οι οποίες είναι εγκάρσιες προς το πεδίο ανίχνευσης του, και λιγότερο σε κινήσεις, οι οποίες είναι κάθετες στη συσκευή. Στον ανιχνευτή κίνησης μπορεί να ρυθμιστεί ηδιάρκεια ενεργοποίησης (εικ. 7). Για να το κάνετε αυτό, περιστρέψτε την κεφαλή ανιχνευτή κίνησης μέχρι να φαίνεται ορυθμιστής. Με αυτόν το ρυθμιστή μπορείτε να επιλέξετε τον επιθυμητό χρόνο ενεργοποίησης μεταξύ 10 δευτερολέπτων και 30 δευτερολέπτων μετά την ανίχνευση της τελευταίας κίνησης. Περιστρέφοντας το ρυθμιστή TIME δεξιόστροφα το χρονικό διάστημα αυξάνεται, αριστερόστροφα μειώνεται. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ (εικ. 9 – 13) Όταν αναβοσβήνει η λυχνία πρέπει να αλλάξετε τις μπαταρίες. Ανοίξτε τη βίδα στερέωσης (εικ. 9.1) περιστρέφοντας ελαφρά. Πιέστε την κεφαλή απασφάλισης (εικ. 9.2) και τραβήξτε τον προβολέα από την πλάκα τοποθέτησης (εικ. 9.3). Τραβήξτε τις μπαταρίες με την "ταινία αφαίρεση από τη θήκη μπαταριών (εικ. 1 0). Τοποθετήστε τη θήκη μπαταριών με τις νέες μπαταρίες. Τοποθετήστε πρώτα την "ταινία αφαίρεσης" κάτω από τις μπαταρίες. Εμφανίζεται ησωστή πόλωση των μπαταριών στη θήκη των μπαταριών (εικ. 11). Πιέστε την κεφαλή απασφάλισης (εικ. 12.1) και πιέστε τον προβολέα στη βιδωμένη πλάκα τοποθέτησης (εικ. 12.2). Στερεώστε ξανά τη βίδα στερέωσης (εικ. 12.3) περιστρέφοντας.

Η πηγή φωτός αυτού του προβολέα δεν μπορεί να αντικατασταθεί. Όταν ηπηγή φωτός φτάσει στο τέλος της διάρκειας ζωής της, πρέπει να αντικατασταθεί όλος οπροβολέας.

Μην χρησιμοποιείτε διαλύματα, διαβρωτικά καθαριστικά μέσα και παρόμοια. Χρησιμοποιείτε για τον καθαρισμό μ όνο στεγνό ήελαφρά νωπό πανί.55

Διαθέστε τις ηλεκτρικές συσκευές προστατεύοντας το περιβάλλον! Οι ηλεκτρικές συσκευές δεν ανήκουν στα οικιακά απόβλητα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EΕ για απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού πρέπει οι χρησιμοποιημένες ηλεκτρικές συσκευές να συλλέγονται σε ξεχωριστά σημεία συλλογής για την ανακύκλωση τους με περιβαλλοντικά ορθό τρόπο. Δυνατότητες για διάθεση της χρησιμοποιημένης συσκευής μπορείτε να μάθετε από τη δημοτική διοίκηση σας. ΚΑΤΑΣΤΡΟΦΗ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΑΠΟ ΛΑΘΟΣ ΔΙΑΘΕΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ! Οι μπαταρίες δεν ανήκουν στα οικιακά απόβλητα. Ενδέχεται να περιέχουν δηλητηριώδη βαρέα μέταλλα και ανήκουν στα απόβλητα ειδικής διαχείρισης. Για το λόγο αυτό παραδίδετε τις χρησιμοποιημένες μπαταρίες σε προβλεπόμενο σημείο συλλογής. ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η δήλωση συμμόρφωσης καταχωρείται στην κατασκευάστρια εταιρεία. Κατασκευάστρια εταιρεία Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen, Γερμανία H. Brennenstuhl S.A.S. lectra technik ag Blegistrasse 13 · CH-6340 Baar, Ελβετία www.brennenstuhl.com Προβολέας LED Duo μπαταρίας LUFOS56 Аккумуляторный дуэт светодиодный прожектор LUFOS 420
