MODE D'EMPLOI LUFOS 420 BRENNENSTUHL

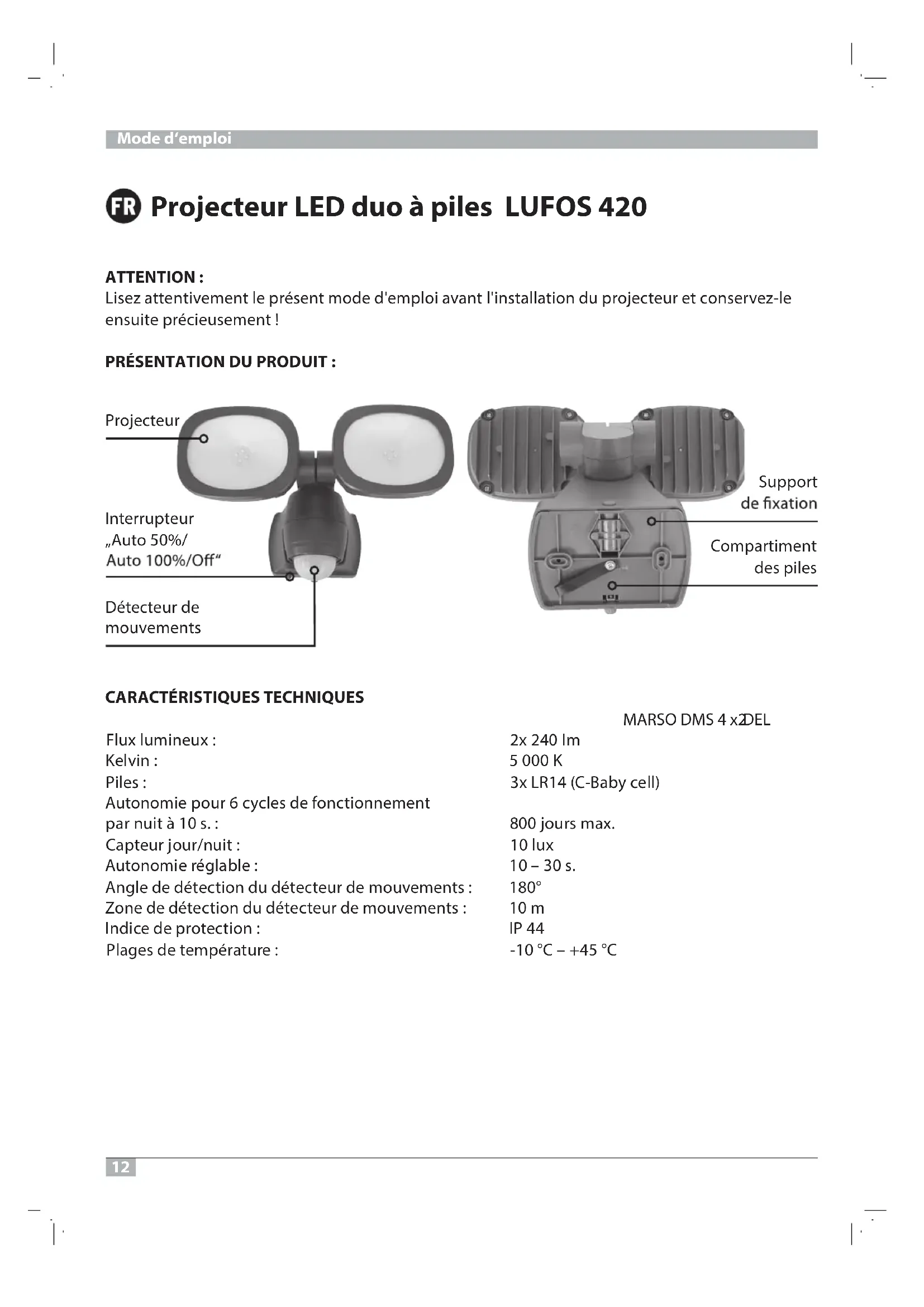

NO 1 Royal Exchange London EC3V 3DG, UK Brennenstuhl UK Ltd.,12 Mode d‘emploi Projecteur LED duo à piles LUFOS 420 ATTENTION : Lisez attentivement le présent mode d'emploi avant l'installation du projecteur et conservez-le ensuite précieusement ! PRÉSENTATION DU PRODUIT :

CARACTÉRISTIQUES TECHNIQUES

MARSO DMS 4 x2 : DEL mI 042 x2 : xuenimul xulF K 000 5 : nivleK )llec ybaB-C( 41RL x3 : seliP Autonomie pour 6 cycles de fonctionnement .xam sruoj 008 : .s 01 à tiun rap xul 01 : tiun/ruoj ruetpaC .s 03 – 01 : elbalgér eimonotuA Angle de détection du détecteur de mouvements : 180° Zone de détection du détecteur de mouvements : 10 m 44 PI : noitcetorp ed ecidnI C° 54+ – C° 01- : e rutarépmet ed segalP Projecteur Support Compartiment des piles Détecteur de mouvements Interrupteur „Auto 50%/13 Projecteur LED duo à piles LUFOS Ce projecteur LED sur piles est prévu pour une utilisation à l’intérieur et à l’extérieur et conçu pour

CONSIGNES DE SÉCURITÉ

• N'utilisez pas le projecteur s'il est endommagé. Dans ce cas, contactez un professionnel agréé ou l'assistance technique habilitée.

• Ne regardez jamais directement le faisceau de la lampe.

• N'ouvrez l'appareil que pour procéder au remplacement des piles usagées.

• Si la plaque de montage est endommagée, la remplacer par une plaque de rechange originale Brennenstuhl®.

• Le projecteur est protégé contre les projections d’eau. Ne plongez jamais le projecteur ou ses composants dans l'eau ou tout autre liquide.

• N'utilisez jamais le projecteur dans des environnements présentant des risques d'explosion : danger de mort !

• Lors du remplacement des piles, utilisez uniquement des piles de qualité.

Desserrez la vis de maintien (Illustration 2.1) par un dévissage facile. Appuyez sur le bouton de déverrouillage (Illustration 2.2) et tirez la plaque de montage à l'aide de la languette du boîtier (Illustration 2.3).

2. Montage : (Illustration 3 – 4)

Le projecteur est installé à l’aide de la plaque de montage. La hauteur d’installation recommandée est comprise entre 1,8 et 2,5 m. (Illustration 3) Marquez l'emplacement des correspondants dans le mur (Illustration 3+4). Fixez la plaque de montage au mur à l'aide des vis fournies (ou d'autres vis adaptées).

3. Insertion des piles (Illustration 5)

Placez les piles dans le compartiment à piles. Pour ce faire, placez au préalable la « bande de retrait » sous les piles. La bonne polarité des piles est indiquée dans le compartiment des piles.

4. Fixer le projecteur (Illustration 6)

Appuyez sur le bouton de déverrouillage (Illustration 6.1) et appuyez le projecteur sur la plaque de montage vissée (Illustration 6.2). Serrez à nouveau la vis de maintien (Illustration 6.3).

ez le projecteur (Illustration 8) Les deux têtes peuvent être orientées horizontalement et inclinés verticalement ensemble14

DESCRIPTION DU FONCTIONNEMENT

L'interrupteur «AUTO 50%/AUTO 100%/ARRET» permet d'activer ou d'éteindre complètement l'éclairage 50% ou 100% (Illustration8). Ainsi, la durée de vie de la batterie peut augmenter de 400jours (éclairage 100%) à 800jours (éclairage 50%). Le projecteur est équipé d'un capteur jour/nuit et d'un capteur infrarouge. Le capteur jour/nuit active le projecteur. Le projecteur s'allume automatiquement lorsque le capteur infrarouge détecte des mouvements aux alentours. Si possible, ne dirigez pas le détecteur de mouvements vers des bassins, des ventilations à air chaud, des systèmes de climatisation ou des objets exposés à de fortes variations de température. Évitez de diriger le détecteur de mouvements vers des arbres ou des buissons, ou vers des endroits abritant souvent des animaux domestiques. Il est possible de faire pivoter détecteur de détection. Lors de l'installation du projecteur, veillez à ce que le détecteur de mouvements soit le plus sensible aux mouvements traversant son champ de détection et le moins sensible à ceux arrivant directement sur l'appareil. La durée de fonctionnement du détecteur de mouvements peut être réglée (Illustration 7). Pour ce faire, tournez la tête du détecteur de mouvements jusqu'à ce que le régulateur devienne visible. Ce régulateur vous permet de choisir une durée d'éclairage comprise entre 10 secondes et 30 secondes, après la détection du dernier mouvement. En tournant le régulateur de temps dans le sens des aiguilles d'une montre, l'intervalle de temps augmente. Dans le sens inverse des aiguilles d'une montre, il diminue. REMPLACEMENT DES PILES (Illustrations 9 – 13) Lorsque le projecteur commence à clignoter, les piles doivent être remplacées. Desserrez la vis de maintien (Illustration 9.1) par un dévissage facile. Appuyez sur le bouton de déverrouillage (Illustration 9.2) et retirez le projecteur de la plaque de montage (Illustration 9.3) Retirez les piles de leur compartiment à l'aide de la « bande de retrait » (Illustration 10). Placez de nouvelles piles dans le compartiment à piles. Pour ce faire, placez au préalable la « bande de retrait » sous les piles. La bonne polarité des piles est indiquée dans le compartiment des piles (Illustration 11). Appuyez sur le bouton de déverrouillage (Illustration 12.1) et appuyez le projecteur sur la plaque de montage vissée (Illustration 12.2). Serrez à nouveau la vis de maintien (Illustration 12.3). MAINTENANCE La source lumineuse de ce projecteur ne peut pas être remplacée. Une fois que la source remplacé. Projecteur LED duo à piles15 NETTOYAGE N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le

Les appareils électriques doivent être mis au rebut conformément aux normes environnementales ! Les appareils électriques ne doivent pas être mis dans les ordures ménagères ! Selon la directive européenne 2012/19/CE relative aux appareils électriques et électro- niques usagés, les appareils électriques doivent être collectés séparément et recyclés de manière respectueuse de l’environnement. Pour connaître les solutions de mise au rebut d'un appareil usagé, adressez-vous à votre administration locale ou communale. POLLUTION CAUSÉE PAR UNE MAUVAISE MISE AU REBUT DES PILES Ne jetez pas les piles avec les ordures ménagères. Elles peuvent contenir des métaux les piles usées dans une déchetterie municipale.
