LUFOS 420 - Belysning BRENNENSTUHL - Gratis bruksanvisning och manual

Produkttyp	Batteridriven LED-duoprojektor
Ljusflöde	2 x 240 lm (totalt 480 lm)
Färgtemperatur	5000 K (dagsljus)
Strömförsörjning	3 batterier LR14 (C-Baby cell)
Maximal drifttid	800 dagar (läge 50%, 6 cykler/natt à 10 sek)
Drifttid i läge 100%	400 dagar
Skymningssensor	Ja, tröskel på 10 lux
Justerbar belysningstid	10 till 30 sekunder
Detektionsvinkel (PIR)	180°
Detektionsräckvidd (PIR)	10 m
Skyddsklass	IP44 (skyddad mot vattenstänk)
Temperaturområde	-10°C till +45°C
Rekommenderad installationshöjd	1,8 till 2,5 m
Funktioner	Strömbrytare AUTO 50% / AUTO 100% / AV, PIR-rörelsedetektor, dag/natt-sensor
Riktning	Huvuden ställbara horisontellt och vertikalt, individuellt eller tillsammans
Batteribyte	Av användaren (via borttagningsremsa)
Ljuskälla	Inbyggd LED ej utbytbar (byt ut hela projektorn vid livslut)
Underhåll och rengöring	Rengör med en torr eller lätt fuktig trasa, utan lösningsmedel eller slipmedel
Säkerhet	Titta inte direkt in i ljusstrålen, använd inte i explosiv miljö, sänk inte ned i vatten

Vanliga frågor - LUFOS 420 BRENNENSTUHL

Hur installerar man LUFOS 420-projektorn?

Fäst monteringsplattan på väggen på en höjd av 1,8 till 2,5 m, fäst sedan projektorn genom att klicka fast den på plattan och dra åt låsskruven. Rikta huvuden efter behov.

Hur byter man batterierna?

Lossa låsskruven, tryck på upplåsningsknappen och ta bort projektorn från plattan. Ta bort de gamla batterierna med borttagningsremsan, sätt i 3 batterier LR14 (C-Baby cell) med rätt polaritet, och sätt tillbaka projektorn.

Vad är batteritiden?

Den maximala drifttiden är 800 dagar i läge 50% (6 cykler per natt på 10 sekunder) och 400 dagar i läge 100%.

Hur ställer man in belysningstiden för detektorn?

Vrid rörelsedetektorns huvud för att komma åt regulatorn. Ställ in tiden mellan 10 och 30 sekunder: vrid medurs för att öka, moturs för att minska.

Vad gör man om projektorn blinkar?

Blinkandet indikerar svaga batterier. Byt ut batterierna mot nya enligt bytesproceduren.

Kan projektorn användas inomhus och utomhus?

Ja, projektorn är avsedd för användning både inomhus och utomhus tack vare sin skyddsklass IP44 (tålig mot vattenstänk). Sänk aldrig ned den i vatten.

Hur riktar man projektorns huvuden?

De två huvudena kan riktas horisontellt och lutas vertikalt, tillsammans eller individuellt. Justeringen görs utan verktyg, stegvis.

Har projektorn en dag/natt-sensor?

Ja, projektorn är utrustad med en dag/natt-sensor som aktiverar den automatiskt på natten. Ljusstyrketröskeln är inställd på 10 lux.

Hur rengör man projektorn?

Använd en torr eller lätt fuktig trasa. Använd aldrig lösningsmedel, slipande rengöringsmedel eller andra aggressiva rengöringsmedel.

Vad gör jag om rörelsedetektorn inte fungerar korrekt?

Kontrollera att detektorn inte är riktad mot värmekällor (luftkonditionering, träd, djur). Justera detektorns riktning genom att vrida den horisontellt för att optimera detektionen.

BRUKSANVISNING LUFOS 420 BRENNENSTUHL

Läsigenomenna bruksanvisning noga innan monteringen av stråkastaren och spara den sedan!

ÖVERSIKT STYRREGLAGE:

Stral

kastar-huvud

Omkopplare

"Auto 50%

Auto 100% /Off

Rörelsedetektor

TEKNISKA DATA

Ljusflode:

Ljusfarg:

Batteri:

Drifttid vid 6 växlingscykler

per natt vid 10 sek.:

Dag-/natttsensor:

Ljusstyrka inställbar:

Rörelsedetektor tackningsvinkel:

Rörelsedetektor tackningsområde:

Skyddstyp miljo:

Temperaturområde:

MARSODMS4D

2x 240 Im

5000K

3x LR14 (C-Baby cell)

max 800 dagar

10 lux

10-30 sek.

180^

10m

IP 44

-10°C - +45°C

Denna batteri LED-stråkastare ar lamplig for belysningsändamål inomhus och utomhus och ar avseddd for fast montering. Stråkastaren fär inte användas for andra syften.

SAKERHETSANVISNINGAR

• Använd inte strålkastaren om den är skadad. Kontakta dä en kvalificerad elektriker eller angiven serviceeadress.
  Titta inte direkt in i liuset.
• Oppa endast encheten for att byta ut anynda batterier.
  En forstord skyddskapa skall bytas ut mot en original-skyddskapa frn Brennenstuhl- innan stralkastaren fortssatter att anyandas.

Strålkastaren ar skyddad mot stänkvatten. Byt aldrig ut strålkastaren i vatten erer andra vatskor.
- Anyand inte strålkastaren i en explosionsfarlig atmosfir - livsfaral!
- Anyand endast kavalitetsbatterier for utbyte.

MONTERING OCH ISÄTTNING AV BATTERIERNA

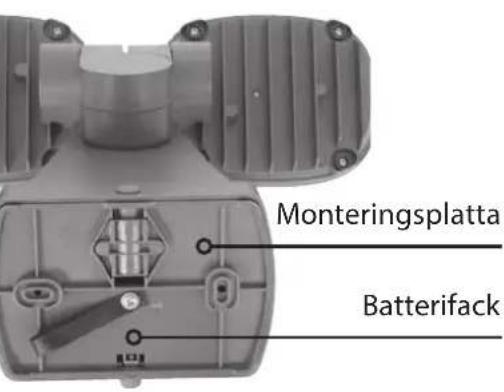

1. Forberedelse: (bild 2)

Öppna fästskruyen (bild 2.1) genom att yrida den nagot utåt.

Tryck på upplasningsknappen (bild 2.2) och dra monteringsplattan med fliken ur huset (bild 2.3).

1. Montering: (bild 3-4)

Strålkastaren är föst på monteringsplattan.

Den rekommenderade monteringshöjden ar mellan 1,8 och 2,5 m. (bild 3)

Markera borrhalens position for infasting av monteringsplattan och borra motsvarande hal i vaggen (bild 3+4).

Fast monteringsplattan pa vaggen med de medfoliande (eller andra lampliga) skruvarna.

1. Utrustad med batterier (bild 5)

Montera batterifacet med batterierna. For att gora detta placera "borttagningsbandet" under batterierna. Batteriernas korrekta polaritet anges i batterifacet.

1. Satt fast strålkastaren (bild. 6)

Tryck på upplasningsknappen (bild 6.1) och tryck på strålkastaren på den Åtskruvade monteringsplattan (bild 6.2). Dra at fästskruven (bild 6.3) ordentlich.

1. Jus tera strålkastaren (bild 8)

Bada lamphusen kan vridas horisontellt aller vinklas vertikalt, antingen tilsammans ellert.
vart och ett for siq.Installningen ar steglos och kan goras utan verktyq.

FUNKTIONSBESKRIVNING

Med brytaren "AUTO 50%/AUTO 100%/AV" kan strålkastaren stängas av helt, eller sökan lusstyrkan ställas in på 50 eller 100% (bild 8). På sö vis kan batteritiden ökas frän 400 dagar (100%) (lusstyrka) till 800 dagar (50%) (lusstyrka).

Strålkastaren ar utrustad med en dag/natt och en infraröd sensor. Dag-/nattsensorn aktiveran strålkastaren. Strålkastaren slås på automatiskt;när den infraröda sensorn upptäcker rörelser i omgivningen.

Rikta om möjligt inte rörelsedetektorn med simbassänger, varmluftsutlopp, klimatanlaggninger erller objekt som ar utsatta for kraftiga temperatursvängningar. Undvik att rikta rörelsedetektorn mot trad eller buskar ellere platser darrhusdjur kan roa sig. Rörelsedetektorn kan vridas horisontellt till hoger och vänster for att andra detekteringsområdet.

Observera vid monteringen av stråkastaren att rörelsedetektorn reagerar kändligast på rörelser, som går diagonalt genom registraringsfältet och minst kändligt på rörelser som går direkt mot enheten.

STÄLLA IN RÖRELSDETEKTORN (PIR)

Inkopplingstiden kan stallas in pa rorelsedetektorn (bild 7). For att gora detta vrider du rorelsedetektorhuvudet tills installningsknappen blir synlig. Med denna regulator kan du valja en godtycklig tillslagstd mellan ca. 10 sekunder och 30 sekunder, after att den senaste rorelsen identiferats. Genom att vrida pa TIME-regulatorn medurs oka tidsintervalt, moturs minskar det.

BYTA AV BATTERIERNA (BILD 9-13)

Om lampan börjar blinka mäste man byta ut batterierna.

Öppna fästskruven (bild 9.1) genom att vrida den nagot utåt. Tryck på upplåsningsknappen (bild 9.2) och dra bort strålkastaren frän monteringsplattan (bild 9.3) Dra ut batterierna ur batterifacet med "uttagningsbandet" (bild 10). Montera batterifacet med nya batterier.

For att gora detta placera "borttagningsbandet" under batterierna. Batteriernas korrekta polaritet anges i batterifacet. (bild. 11). Tryck pa upplasningsknappen (bild 12.1) och tryck pa stralkastaren pa den atskruvade monteringsplattan (bild 12.2). Dra at fästskruven (bild 12.3) ordentligt igen.

UNDERHALL

Strålkastarens Ijuskälla ar inte utbytbar. När Ijuskällan har nätt sin livslängd, byt ut hela strålkastaren.

RENGÖRING

Använd inga losningsmedel, fratande rengöringsmedel eller liknande. För rengöringen använder du bara en torr eller lätt fuktad duk.

AVFALLSHANTERING

Kassera elektriska apparater på att miljövänligt satt! Elektriska apparater hör inte till hushållsavfall!

Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, mäste elektriska apparater samlas separat och Återvinnas på att miljövänligt sätt. Möljigheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

MILJÖSKADOR PÅ GRUND AV FELAKTIG BORTSKAFFANDE AV BATTERIERNA!

Batterierna hör inte till hushållsavfall. De kan innehälla giftiga tungmetaller och är foremål for behandling,enigt farligt avfall.Kassera dārfor använda batterier vid en kommunal insamlingsplats.

ÖVERENSTÄMMELSEFÖRSÄKRAN

Överenstammelseförsakran finns hos tillverkaren.

Tillverkare
