INSTRUKCJA OBSŁUGI LUFOS 420 BRENNENSTUHL

Przed zamontowaniem reflektora nalezy uwaznie przyczytać instrukcje uzytkowania i zachować ja!

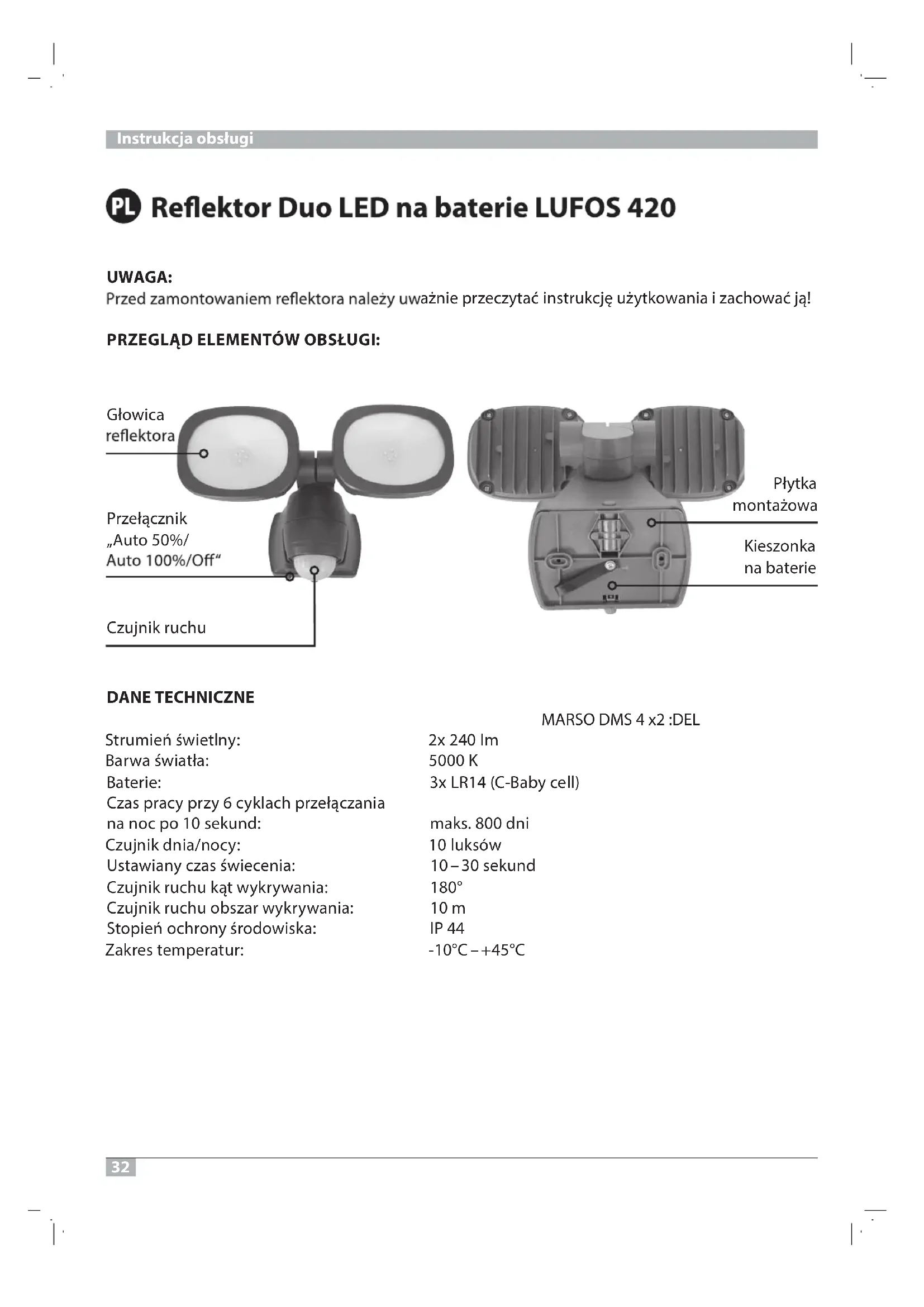

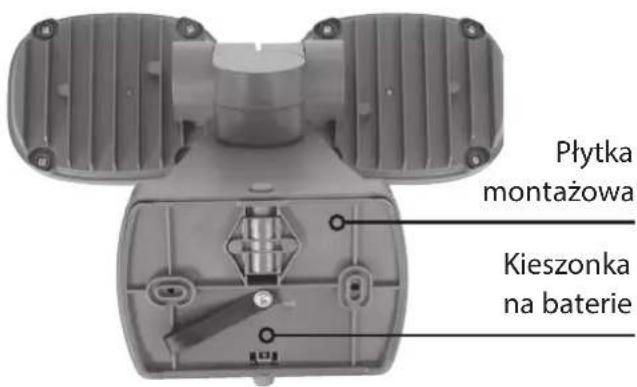

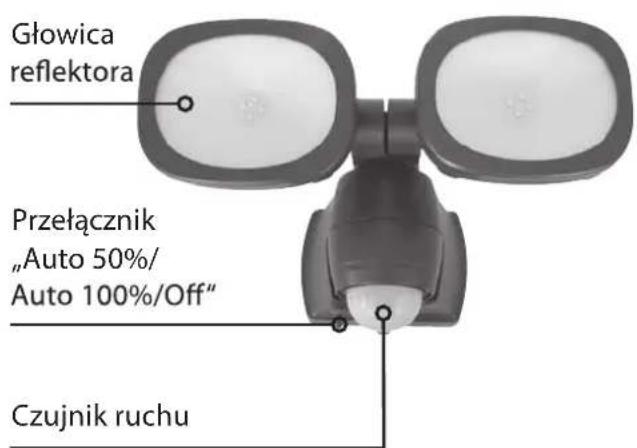

PRZEGLAD ELEMENTOW OBSLUGI:

DANE TECHNICZNE

Strumien'swietlny:

Barwa swiatla:

Baterie:

Czas przy 6 cyklach przyęczenia na noc po 10 sekund:

Czujnik dnia/nocy:

Ustawiany czas swiecenia:

Czujnik ruchu kát wykrywania:

Czujnik ruchu obszar wykrywania:

Stopien ochronyśrodwiska:

Zakres temperatur:

MARSODMS4x2:DEL

2x 240 Im

5000K

3x LR14 (C-Baby cell)

maks.800 dni

10 luksow

10-30 sekund

180°

10m

IP 44

-10°C - +45°C

Ten reflektor LED na baterie jest odpowiedni do oswietlania wewnatrix budynkow i na zewnatrix oraz przywidziany do montazu na state. Reflektora nie wolno uzywac do innych celów.

WSKAZÖWKI DOTYCZACE BEZPIECZENSTWA

• Nie uzywac reflektora w przypadku uszkodzen. W takim przypadku zworcić sie do wykwalifikowanego elektryka lub na podany adres serwisu.
• Nie patrzej bezposrednio w swiatlo.
  Urzadzenie otwierac tylko w celu wymianzytych baterii.
  Zniszczona oslone ochronna nalezy wymienic przytkowaniem reflektora na oryginalna oslone Brennenstuhl-.

• Reflektor jest zabezpieczony przyd wodą rozpryskowa. Nigdy nie zanurzać reflektora w wodzie lub innychcieczach.
• Nie uzywać reflektora w otoczenia zagrozonym wybuchem - zagrozuminium zycia!
  Wymieniajac baterie stosowac tylko baterie dobrej jakosci.

MONTAZ IWKLADANIE BATERII

1. Przygotowanie: (rys. 2)

Lekko odkrecić招投标 mocujac (rys. 2.1).

Nacisnac przycisk odryglowania (rys. 2.2) i wyjac z obudowy ptykem montażowa z lacksnikiem (rys. 2.3).

1. Montaz: (rys. 3-4)

Reflektor montuje sie za pomocapiytki montaizowej.

Zalecana wysokość montazuwynosi pomiedzby 1,8a2,5m. (rys.3)

Zaznaczyc połozenia otworów wierconych do zamocowania płytki montażowej i wywiercie odpowiednie otwory w scianie (rys. 3+4).

Zamocowac pplykemontaizowa za pomocza zauczonych do zestawu (lub innych oddpowiednich) srobdo sciany.

1. Wkladanie baterii (rys. 5)

Wlozyc baterie do kieszonki. W tym celu pod baterie wlozyc tasiemkę sluzacja do ich wyjmowania. Wlasciwa biegunowość baterii jest pokazana w kieszonce.

1. Zamocowanie reflectktrora (rys. 6)

Nacisnac przycisk odryglowania (rys. 6.1) i docisnac reflektor do przykreconej ptytki montażowej (rys. 6.2). Przykrecić srubemocujęc (rys. 6.3).

1. Ustawic reflector (rys. 8)

Obie glowice naswietlacza moins obraca iPOCHylac w pionie razem lub osobno. Ustawianie przybiega bezstopniowo (plynnie) i bez uzycia narzedzi.

OPIS DZIAŁANIA

Za pomocę przyłącznika „AUTO 50%/AUTO 100%/OFF" są za wybrać moc światra 50%, wzgl. 100% lub calkownikie wyłączyć naswielmetź (rys. 8). Dziecki temu są za wydluźyc czas pracy baterii z 400 dni (100% mocy światra) do 800 dni (50% mocy światra).

Reflektor jest wyposzaźony w czujnik dnia/nocy oraz czujnik podczerwieni. Czujnik dnia/nocy aktywuje reflektor. Reflektorość są automatycznie,łąci czujnik podczerwieni wykryje w otoczenia ruch.

W miare不可避免nie kierować czujnika ruchu na baseny, wymiagi goracego powietrza, klimatyzatoryczy obiekty, które są narażone na silne wahania temperatur. Naleź unikać kierowania czujnika ruchu na drzewaczy krzewy lub.), w ktorych对他们 przybezwaj zwierzsche domowe. Czujnik ruchułąna obracć w poziomie, w lewo i prawo i w ten sposob zmieniac obszar wykrywania.

Podczas montazu reflectora nalezy zworcić na to uwage, ze czujnik ruchu reaguje najmocnej na ruch, przybiegajcy w poprzek przyez pole wykrywania, a najstabiej na ruch poruszajczy są bezposrednio w是我的 kierunku.

USTAWIANIE CZUJNIKA RUCHU (PIR)

Na czujniku ruchu:noza ustawiać czas wączenia (rys.7). W tym celu obróci glowice czujnika ruchu na tyle, az widoczny bedzie nastawnik. Za pomocę thereof gokretla:NOVA wybrać dowolny czas wączenia pomiedzy 10 a 30 sekund, po wykryciu ostatniego ruchu. Poprzej obrocenie regulatora TIME w kierunku ruchu wskazówek zagara okres czasu zwiększa sie, a w przyciwnym kierunku zmiejejsza sie.

WYMIANA BATERII (rys. 9-13)

Gdy lampa zaczyna migać, naleź wymiennie baterie.

Lekko odkreci srbé mocujacá (rys. 9.1). Nacisnac przycisk odryglowania (rys. 9.2) i zdjac reflektor z plytki montażowej (rys. 9.3). Za pomocā tasiemki wyjac baterie z kieszonki (rys. 10). Włoźyc nowe baterie do kieszonki. W tym celu pod baterie włoźyc tasiemkę slüacja do ich wyjmowania. Własciwa biegunowość baterii jest pokazana w kieszonce (rys. 11). Nacisnac przycisk odryglowania (rys. 12.1) i docisnac-reflektor do przykreconej plytki montażowej (rys. 12.2). Przykreci ponownie srbé mocujacá (rys. 12.3).

KONSERWACJA

Zródlo swiatla tego reflektora jest niewymienialne. Jeźeli zródlo swiatla osiagnie koniec zwyotnosci nalezy wymienic caly reflektor.

CZYSZCZENIE

Nie stosowac Rozpuszczaliników, zracych srodkow czyszczacych itp. Do czyszczenia stosować tylko sucha lub lekko zwilzon szmatke.

UTYLIZACJA

Urzejden elektrycznych są zielozstaw w spośb bezpieczny dla srodkowiska!

Zgodnie z dyrektywa Unii Europejskiej 2012/19/UE w sprawie zuzytych urzadzen elektrycznych i elektronicznych zuzyte urzadzenia elektryczne nalezy zbierać oddzielnie i przykazywać do recyklingeru zgodnégo zzasadami ochronyŚrodowiska. Informacja na temat moziwość utylizacje wysłuzonego spreźturomatica uzyskać w urzędzie gminy lub miasta.

SZKODY SRODOWISKOWE W WYNIKU NIEWŁAŚCIWEJ UTYLIZACJI BATERII!

Baterii nie nalezy wyrzuać wraz z odpadami z gospodarstw domowych. Moga zwierać trujace metale cięzekie i podlegaj pod zaśady utylizacje odpadów o charakterze SPECIALNym. Z togo powodu nalezy oddawac zuzyte baterie w komunalnym punkcie zbiorczym.

DEKLARACJA ZGODNOSCI CE

Deklaracja zgodnosci znajduje sie u producenta.

Producent
