NÁVOD NA OBSLUHU AL 2050 P BRENNENSTUHL

Druh ochrany (verze bez hlásicpe pohybu): IP 44

Pri nedodržiavaniPokynov hrozi smrtelné nebezpečenstvo spôsobné uderom elektrického prudu!

1. Nepoužívajte vyrobok v prostredi ohrozenom vybuchom - riziko ohrozenia zhivota!
2. Udrziavajte deti v dostatočnej vzdialenosti od ziaria. Deti nedokážu odhadnút nebezpecenstvo, ktoré moze znamenat elektricky prud.
3. Nehladte nikdy priamo do svetla.
4. Zničený ochranny kryt sa nedá vymenit. Žiarič kal sa musí odstránit.
5. Vonkajsie flexibilne vedenie tejto lampy sa nedá vymenit; ak je vedenie poškodené, musi sa lampa zošrotoyat.
6. Instalaciu a udrzbu reflektora smie vykonávat iba kvalifikovany odborník.
7. Elektroinstalácie sa smú realizovat iba pri dodržani bezpečnostných predpisov (VDE 0100 pre Nemecko).
8. Na pripojenie sa musi pouzit pripojovacion vedenie s certifikatom VDE.
9. Reflektor musi byt' riadne uzemeny (pri triede ochrany I).
10. Ak je poskodená spojovacia skrinka, musi sa vymenit kvalifikovaným odborným和个人áom.
11. Pred instalaciou vždy odpoje napájanie (obl. 1). Pozor, uder elektrickým prudom.
12. Dodržujte odporučané montážne vyšky (pozri Čast Montáž).

Horuci povrch

Nevhodná na prevadzku s externymi regulatormi svetla.

TECHNICKE UDAJE

Trieda ochrany:

Druh ochrany (verzie bez hlásica pohybu): IP 44

Druh ochrany (verzie s hlasičom pohybu): IP 44

Rozsahteploty: -10°C až +40°C

						P 05
Hlasić pohybu	Nie	Nie	Nie	Áno	Áno	Áno
Menovitý výkon (W) 10 20 30 10 20	30
Prúd	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Faktor výkonu	0,5	0,5	0,9	0,5	0,5	0,9
Rozmery ochranného krytu (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Rozmery L x B x H (mm) 93 x 124 x	101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Hmotnost' (g)	331	523,8	754	399,6	594,2	843
Max projektovaná plocha (m2)	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Tento vyrobok je vchodný na osvetlenie v interiéri a exteriéri.

Reflektor musi byt namontovany vo vyske menej aka 3 m. Odporucaná montážna vyska je pri modeloch so snimačom pohybu 1,8 až 2,5 m.

Reflektor sa nesmie pouzivat na iné učely.

MONTAZ A PRIPOJENIE NA ZDROJ PRUDU

1. Pred instalaciou vždy odpoje napájanie (obr. 1).
2. Montázna poloha: Reflektor by sa mal v ideálnom prípade upevni' pomocou nástenného držiaka.
3. Odoberte upevnovaci obluk z reflektora (obr. 2).
4. Naznačte polohu otvorov na vṛṭanie na montáž upevnovacieho oblúka (obr. 3) a vyřtajte do steny prislušné otvory (obr. 4). Upevnite oblák pomocou vchodných skrutiek na stenu (obr. 5).
5. Prevedte pripojovacie vedenie cz kablov u priechodku tesnenim (obr. 6.1).
6. Zasunte 3 vodiče do svietidlovej svorky a vsetky pavne priskrutkujte (obr. 6.2). Dbajte na označenia N = modrá kábel, značka uzemnenia = zeleno-žltý kábel, L = hnedý kábel.
7. Zastréte svietidlovú svorku do káblóveho vstupu reflektora (obr. 6.3).
8. Zasunte káblóvú priechodku v smere reflektora a pvne ju priskrutkujte na káblovom vstupe reflektora (obr. 6.4).
9. Upevnite reflektor na upevnovaci obluk.
10. Nastavte požadovanú polohu svietidla a skrutky pavne dotiahnite (obr. 7).
11. Znova zapnite napajanie (obr. 8).

OPIS FUNKCIE

(iba pre verzie so snímačom pohybu) (obr. 9 + 10)

Toto svietidlo je vybavené infracervénym snimačom. Automaticicky sa zapne, ked'snimač zaznamená pohyb v okoli. Nesmerujte snimač pohybu, podla možnosti, na bazény, odtáhy vykurovacieho vzduchu, klimatizácie alebo objekty, ktoré su vystavené silným vykyvom teploty. Vyhnite sa nasmerovaniu snimača pohybu na stromy alebo kriky, pripadne na miesta, na ktorych sa ācasto zdržiavaju domace zvierata.

Snímac pohybu je moźne otáčat horizontal doprava a doťava, ako aj vertikálne nahor a nadol.

Pri montázi reflektora zohladnite, ze snímač pohybu reaguje najcitlivejsie na pohyby, ktoré prechádzaju priečne cz jeho pole snímania a majmenej citlivo na pohyby, ktoré smeruju priamo na reflektor.

NASTAVENIE SNÍMÁCA POHYBU

Otočte namontovany reflektor nahor. Na spodnej strane snímača pohybu sa ukázu tri regulatory (obr. 9).

CITLIVOST (SENS, V STREDE): (obr. 10)

Citlivost urcuje, od akej maximalej vzdialenosti sa snimač zapne v dosledku pohybu osoby.

NASTAVENIE SVETLA (LUX, VPRAVO): (obr. 10)

Nastavenie svetla urcuje, od akej svetlosti zapne snimač reflektor. Poloha (symbol slnka - vpravo) zobrazije,Že snimač je aktívny cz dež aj v noci, v polohe (symbol mesiaca -vlavo) je snimač aktívny iba v noci.

Pre nastavenie počkajte, kým sa dosiahne požadovaná svetlost okolia. Nastavte Časový snímač TIME na minimálny ās (10 sekünd). Otočte regulatoristnastavenia svetla celkom na symbol (mesiac). Otáčajte regulator tomaly v smere symbolu (slnko), kým sa reflektor nezapne v dösledku pohybu.

Reflektor sa bude teraz zapinat od nastavenej hodnoty svetlosti po Rozpoznani pohybu.

NASTAVENIE CASU (TIME, VLAD0)10

Tymto regulatorom mozete zvolit lubovlnu dobu zapnutia medzi cca 10 s a 4 min. po zaznamenani posledného pohybu. Otočenim regulatora TIME v smere hodinovych ruciciek sa Časový interval predlži, otočenim proti smeru hodinovych ruciciek sa Časový interval skráti.

SNÍMAC POHYBU: PASÍVNY INFRACERVENY SNÍMAC

Oblast snímania: do 12 m/do 180^ (horizontal)
Nastavenie Času: cca 10 s až 4 min.

OBSAH DODÁVKY

Vhodné príslušenstvo najdete na nasej domovské stránke www.brennenstuhl.com.

UDRZBA

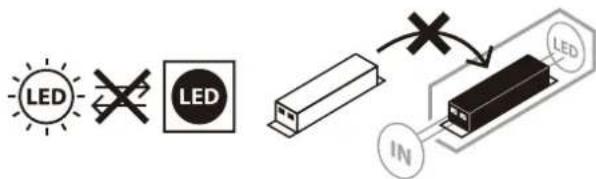

POZOR: LED lampa neobsahuje ziadne suciastky, ktoré by sa museli udržiavat. Svetelný zdroj tejto lampy sa nedá vymenit, ak dosiahol svetelný zdroj koniec svojejŽivotnosti, musí sa vymenit celá lampa. Lampa sa nesmie otvorit!

CISTENIE

Vypojte ziarc pred cistenim od sietového napatia.

Nepoužívajte Žiadne Rozpústádlá, draždivé alebo agresivne Čistiac prostriedky.

Používajte načistenie iba suchú alebo zlahka navlhčenu handričku.

LIKVIDÁCIA

Odstrańujte elektrické prístroje ekologickym spôsobom!

O moznostiach likvidacie starych pristrojov sa mozete informovat na svojom obecnom alebo mestskom urade.

VYHLASENIE O ZHODE SNORMAMI EU

Vyhlásenie o zhode s normami EU je uložné u vyrobcu.

VYROBCA
