KÄYTTÖOHJE JARO 3050 P BRENNENSTUHL

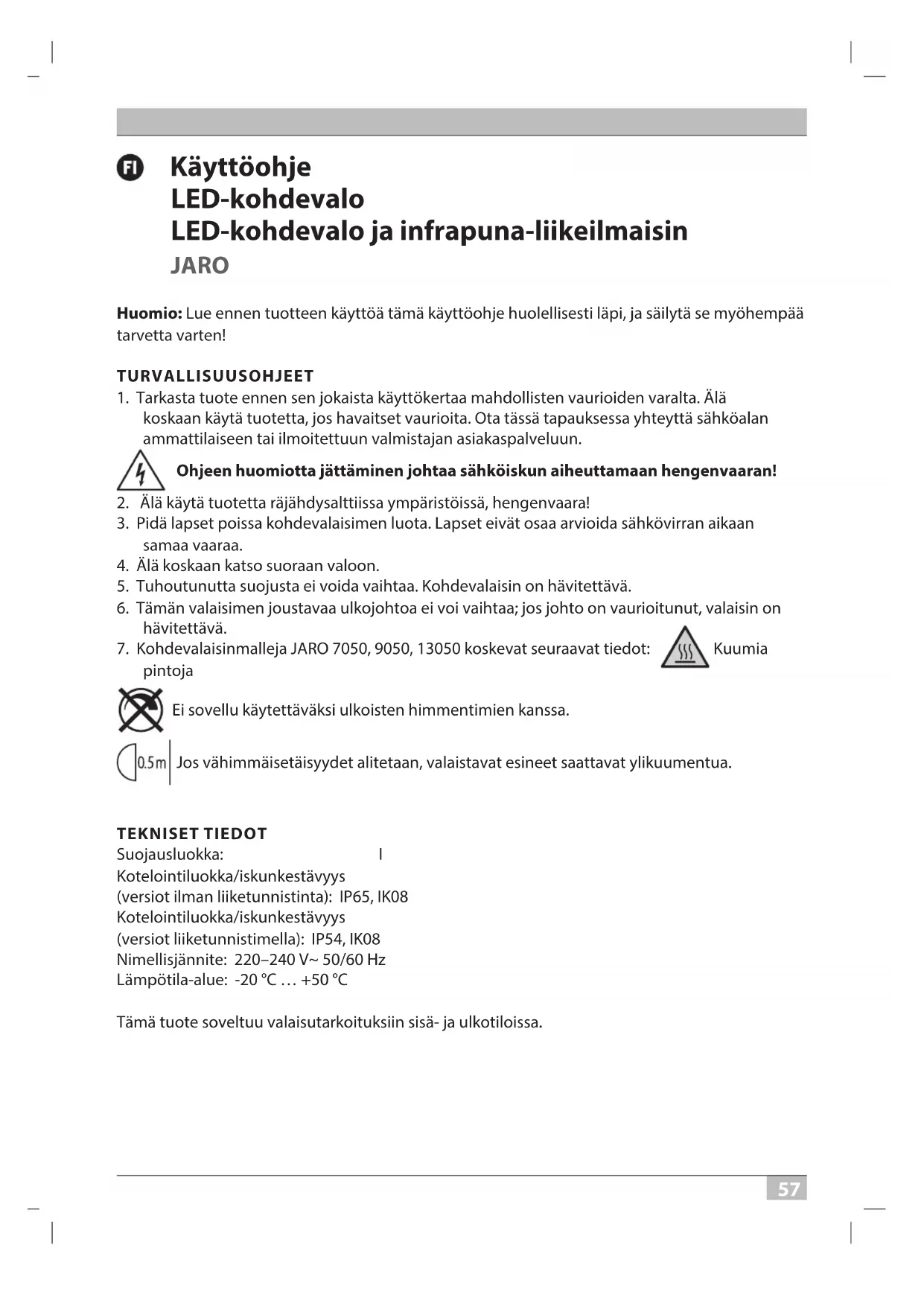

1. Tarkasta tuote ennen sen jokaista käyttökertaa mahdollisten vaurioiden varalta. Älä

koskaan käytä tuotetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun. Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

2. Älä käytä tuotetta räjähdysalttiissa ympäristöissä, hengenvaara!

3. Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sähkövirran aikaan

4. Älä koskaan katso suoraan valoon.

5. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.

6. Tämän valaisimen joustavaa ulkojohtoa ei voi vaihtaa; jos johto on vaurioitunut, valaisin on

7. Kohdevalaisinmalleja JARO 7050, 9050, 13050 koskevat seuraavat tiedot:

Kuumia pintoja Ei sovellu käytettäväksi ulkoisten himmentimien kanssa. Jos vähimmäisetäisyydet alitetaan, valaistavat esineet saattavat ylikuumentua. TEKNISET TIEDOT Suojausluokka: I Kotelointiluokka/iskunkestävyys (versiot ilman liiketunnistinta): IP65, IK08 Kotelointiluokka/iskunkestävyys (versiot liiketunnistimella): IP54, IK08 Nimellisjännite: 220–240 V~ 50/60 Hz Lämpötila-alue: -20 °C … +50 °C Tämä tuote soveltuu valaisutarkoituksiin sisä- ja ulkotiloissa. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 57 27.03.2021 16:10:525858 Käyttöohje JARO ASENNUS JA LIITÄNTÄ VIRTALÄHTEESEEN 10 – 50 W ks. kuvat sivuilla 4, 7 ja 8

1. Sammuta jännitteensyöttö aina ennen asennusta

2. Asennusasento: Kohdevalo pitäisi mahdollisuuksien mukaan kiinnittää seinäpidikkeen

kanssa. Kohdevaloa ei saa asentaa 3 metriä korkeammalle

Suositeltu asennuskorkeus malleille, joissa on liikeilmaisin, on 2,5 m. Kohdevaloa voidaan kääntää alas- tai ylöspäin.

4. Merkitse lukitussalvan kiinnittämiseen tarkoitettujen reikien sijainti ja poraa vastaavat reiät

. Kiinnitä salpa seinään soveltuvilla ruuveilla.

5. Avaa pistokeliitäntä

6. Vie liitäntäjohto tiivisteellä varustetun pistokeholkin

7. Kiinnitä kohdevalo lukitussalpaan.

8. Liitä liitäntäjohdon kierretty johdin kohdan

mukaisesti tulopistokkeen eristysliitokseen (N = sininen johto, maadoitusmerkki = vihreä/keltainen johto, L = ruskea johto).

9. Työnnä holkit kohdan

mukaan tulopistokkeen yläpuolelle ja kierrä nämä tiukasti kiinni. Varmista, että molemmat holkit on kierretty riittävän tiukalle – näin voidaan varmistaa riittävä tiivistys.

10. Asenna lukitussalpa jälleen kohdevaloon.

11. Säädä lampun haluttu asento ja kiristä salparuuvit.

12. Kytke jännitteensyöttö jälleen päälle

ASENNUS JA LIITÄNTÄ VIRTALÄHTEESEEN 80 – 150 W ks. kuvat sivuilla 5 ja 6 Asennusasento: Kohdevalo pitäisi mahdollisuuksien mukaan kiinnittää seinäpidikkeen kanssa. Asennuskorkeus ei saa ylittää 3 metriä

Valoa voi kääntää 90° alaspäin ja 45° ylöspäin

1. Sammuta jännitteensyöttö aina ennen asennusta

2. Ruuvaa taustapuolella oleva liitäntärasia

irti ja poista painettava levy

3. Vie liitäntäjohto

liitäntärasian läpivientiputken kautta sisään ja yhdistä liitäntäjohdon johtimet merkintöjen N ja L mukaisesti

4. Kiinnitä painettava levy ja ruuvaa liitäntärasia kiinni

6. Merkitse lukitussalvan kiinnittämiseen tarkoitettujen reikien

sijainti ja poraa vastaavat reiät seinään. Kiinnitä salpa seinään soveltuvilla ruuveilla

7. Kiinnitä kohdevalo lukitussalpaan

8. Säädä kohdevalon haluttu asento ja kiristä salparuuvit

9. Kytke jännitteensyöttö jälleen päälle

20P114 LED Strahler Jaro PIR 0533228 210327.indd 58 27.03.2021 16:10:525959 JARO Käyttöohje TOIMINTAKUVAUS (Vain versiot, joissa on liikeilmaisin.) Tässä kohdevalossa on infrapuna-anturi. Valo syttyy automaattisesti palamaan, kun anturi tunnistaa liikkeen ympäristössä. Jos mahdollista, älä suuntaa liiketunnistinta kohti uima-altaita, kuuman ilman imulaitteita, ilmastointilaitteita tai kohteita, jotka altistuvat suurille lämpötilanvaihteluille. Vältä myös liiketunnistimen suuntaamista kohti puita tai pensaita tai paikkoja, joissa kotieläimet usein liikkuvat. Liikeilmaisinta voidaan kääntää vaakatasossa oikealle ja vasemmalle ja pystysuorassa ylös tai alas. Huomioi kohdevaloa kiinnittäessäsi, että liikeilmaisin reagoi herkimmin liikkeisiin, jotka kulkevat sen havaintoalueen poikki ja heikoimmin liikkeisiin, jotka kulkevat suoraan laitetta kohti.

LIIKEILMAISIMEN PIR ASETTAMINEN

Liikeilmaisimen takapuolella on kolme säädintä

TIME – ajan asetus (vasemmalla): Tällä säätimellä voit asettaa minkä tahansa kytkentäajan n. 10 sekunnin ja 5 minuutin välillä laskettuna siitä, kun viimeisin liike havaittiin. Kun TIME-säädintä käännetään myötäpäivään, aikaväli lyhenee. Vastapäivään käännettäessä aikaväli pitenee. LUX – valon säätö (aurinko- ja kuusymboli, oikealla)

Valoasetus määrittää, mistä kirkkaudesta alkaen kohdevalon anturi kytkeytyy päälle. Asento (aurinkosymboli) esittää, että anturi toimii sekä päivällä että yöllä. Asennossa (kuusymboli) anturi toimii vain öisin. Odota asetusta varten, että haluttu ympäristön valoisuus on saavutettu. Käännä valoasetussäädin kokoaan symbolin (kuu) kohdalle. Käännä säädintä hitaasti symbolin (aurinko) suuntaan, kunnes kohdevalo syttyy palamaan liikkeestä johtuen. Kohdevalo syttyy nyt palamaan asetetusta kirkkaudesta lähtien liikkeen havaitsemisen yhteydessä. SENS – herkkyysasetus (keskellä)

Anturin herkkyys riippuu ympäristön lämpötilasta. Mitä alhaisempi ympäristön lämpötila, sitä herkemmin liikeilmaisin toimii. Anturi on herkimmillään, kun SENS-säädin on käännetty loppuun saakka suuntaan (+). Liikeilmaisin: passiivinen infrapuna-anturi (PIR) Kattavuusalue: enintään 10 m/enintään 120° (vaakatasossa)

Aika-asetus: n. 10 sek. – 5 min. Ympäristön kirkkaus: 0 – 2000 lux Herkkyys: 3 – 10 m asennuspaikasta riippuen

20P114 LED Strahler Jaro PIR 0533228 210327.indd 59 27.03.2021 16:10:526060 Käyttöohje JARO HUOLTO HUOMIO! LED-valaisin ei sisällä huollettavia osia. Tämän valon valonlähdettä ei voida vaihtaa; kun valonlähde on käyttöikänsä lopussa, koko valaisin on vaihdettava. Valoa ei saa avata. PUHDISTUS Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta. Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen. Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta. EU-VAATIMUSTENMUKAISUUSVAKUUTUS EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta. VALMISTAJA Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Lisätietoja löydät kotisivultamme kohdasta Palvelu/usein kysytyt kysymykset osoitteessa www. brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 60 27.03.2021 16:10:5261 Οδηγίες Χρήσης Προβολέας LED Προβολέας LED με ανιχνευτή κίνησης με υπέρυθρες ακτίνες JARO Προσοχή: Διαβάστε με προσοχή πριν από τη χρήση του προϊόντος τις παρούσες οδηγίες χρήσης και στη συνέχεια φυλάξτε τις καλά! ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ
