РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JARO 3050 P BRENNENSTUHL

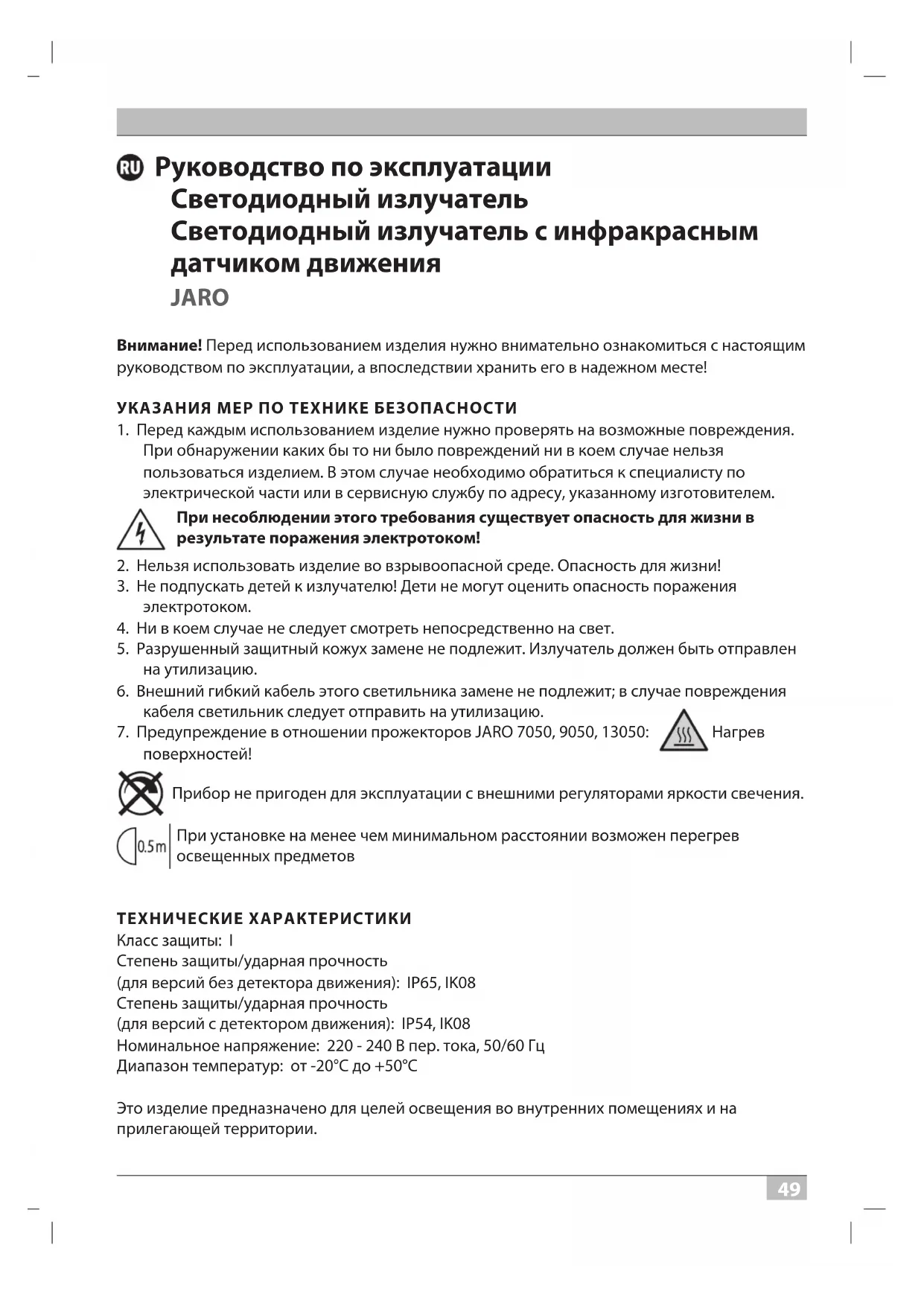

Руководство по эксплуатации

1. Перед каждым использованием изделие нужно проверять на возможные повреждения.

При обнаружении каких бы то ни было повреждений ни в коем случае нельзя пользоваться изделием. В этом случае необходимо обратиться к специалисту по электрической части или в сервисную службу по адресу, указанному изготовителем. При несоблюдении этого требования существует опасность для жизни в результате поражения электротоком!

2. Нельзя использовать изделие во взрывоопасной среде. Опасность для жизни!

3. Не подпускать детей к излучателю! Дети не могут оценить опасность поражения

4. Ни в коем случае не следует смотреть непосредственно на свет.

5. Разрушенный защитный кожух замене не подлежит. Излучатель должен быть отправлен

6. Внешний гибкий кабель этого светильника замене не подлежит; в случае повреждения

кабеля светильник следует отправить на утилизацию.

7. Предупреждение в отношении прожекторов JARO 7050, 9050, 13050:

поверхностей! Прибор не пригоден для эксплуатации с внешними регуляторами яркости свечения. При установке на менее чем минимальном расстоянии возможен перегрев освещенных предметов ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Класс защиты: I Степень защиты/ударная прочность (для версий без детектора движения): IP65, IK08 Степень защиты/ударная прочность (для версий с детектором движения): IP54, IK08 Номинальное напряжение: 220 - 240 В пер. тока, 50/60 Гц Диапазон температур: от -20°C до +50°C Это изделие предназначено для целей освещения во внутренних помещениях и на прилегающей территории. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 49 27.03.2021 16:10:515050 Руководство по эксплуатации JARO МОНТАЖ И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ 10 – 50 W См. иллюстрации на страницах 4, 7 и 8

1. Перед установкой нужно всегда отключать источник питания

2. Монтажное положение: В идеальном случае излучатель должен крепиться на настенном

крепежном устройстве. Излучатель должен монтироваться на высоте менее 3-х метров

Рекомендованная монтажная высота для моделей с датчиком движения – 2,5 м. Излучатель можно наклонять вниз и вверх.

3. Снять крепежную дужку с излучателя

4. Промаркировать положение крепежных отверстий для закрепления крепежной дужки

и высверлить соответствующие дырки в стене

. Закрепить дужку на стене с помощью соответствующих шурупов.

5. Вскрыть соединительный штекер

6. Протянуть соединительный кабель через патроны штекера, снабженные

7. Закрепить излучатель на крепежной дужке.

8. Подсоединить жилы соединительного кабеля в соответствии с

на клеммной колодке входного штекера (N = синий кабель, условное обозначение заземления = зеленый/ желтый кабель, L = коричневый кабель).

9. Надвинуть патроны на входной штекер, как на

и туго закрутить их. Удостовериться, что оба патрона прикручены достаточно туго – тем самым обеспечивается достаточное уплотнение.

10. Снова смонтировать крепежную дужку на излучателе.

11. Выставить нужное положение лампы и туго затянуть винты на хомуте.

12. Снова включить источник питания

МОНТАЖ И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ 80 – 150 W См. иллюстрации на страницах 5 и 6 Монтажное положение: В идеальном случае излучатель должен крепиться на настенном крепежном устройстве. Монтажная высота должна составлять менее 3 м

Светильник можно наклонять вниз на 90° и вверх на 45°

1. Перед установкой нужно всегда отключать источник питания

2. Отвинтить соединительную коробку

на тыльной стороне и ослабить прижимную

3. Провести соединительный кабель

через входную трубку соединительной коробки и подсоединить жилы соединительного кабеля в соответствии с маркировкой N и L

4. Закрепить прижимную пластину и привинтить соединительную коробку

5. Снять крепежную дужку с излучателя

6. Промаркировать положение крепежных отверстий

для закрепления крепежной дужки и высверлить соответствующие дырки в стене. Закрепить дужку на стене с помощью соответствующих шурупов

7. Закрепить излучатель на крепежной дужке

8. Выставить нужное положение излучателя и туго затянуть винты на хомуте

9. Снова включить источник питания

(только для моделей с датчиком движения) Этот излучатель укомплектован инфракрасным датчиком. Он включается автоматически, когда датчик фиксирует движения на прилегающей территории. По возможности не следует выставлять датчик движения на плавательные бассейны, вытяжки горячего воздуха, кондиционеры или объекты, которые подвержены резким температурным колебаниям. Следует избегать выставления датчика движения на деревья или кустарники или на участки, на которых часто могут находиться домашние животные. Датчик движения может поворачиваться вправо и влево по горизонтали и наклоняться вверх и вниз по вертикали. При установке излучателя следует учитывать, что датчик движения наиболее чувствительно реагирует на движения, пересекающие его поле охвата и менее всего чувствителен к движениям, прямо направленным на прибор.

На тыльной стороне датчика движения расположены три регулятора

TIME – (): С помощью этого регулятора в диапазоне от примерно 10 секунд до 5 минут можно выбирать произвольное время включения после того, как было зафиксировано последнее движение. При проворачивании регулятора TIME по часовой стрелке интервал времени увеличивается, при проворачивании против часовой стрелки – уменьшается. LUX – ( , )

Настройка яркости определяет, начиная с какой освещенности включается датчик излучателя. Положение (условное обозначение: солнце) указывает, что датчик срабатывает днем и ночью; в положении (условное обозначение: луна) датчик срабатывает только ночью. Для выполнения настройки нужно дождаться наступления нужной освещенности окружающей среды. Полностью провернуть регулятор настройки яркости на условное обозначение (луна). Медленно провернуть регулятор в направлении условного обозначения (солнце), пока в результате передвижения излучатель не включится. Теперь излучатель будет включаться при фиксации движения, начиная с настроенной освещенности. SENS – ( )

Чувствительность датчика зависит от окружающей температуры. Чем ниже окружающая температура, тем больше чувствительность датчика движения. Датчик срабатывает наиболее чувствительно, когда регулятор SENS полностью провернут в направлении (+). Датчик движения: пассивный инфракрасный датчик (PIR) Диапазон охвата: до 10 м/до 120° (по горизонтали)

Настройка времени: от примерно 10 с до 5 мин Освещенность окружающей среды: 0 – 2000 лк Чувствительность: от 3 до 10 м в зависимости от места монтажа

20P114 LED Strahler Jaro PIR 0533228 210327.indd 51 27.03.2021 16:10:515252 Руководство по эксплуатации JARO ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ! В светильнике на светодиодах нет компонентов, требующих технического обслуживания. Источник света в этом светильнике не подлежит замене; если источник света исчерпал свой рабочий ресурс, замене подлежит весь светильник. Вскрывать светильник запрещается.

Перед очисткой излучатель следует отключить от сетевого напряжения. Нельзя использовать растворители, разъедающие чистящие вещества и т. п. Для очистки следует использовать только сухую или слегка увлажненную ткань.

Электрические приборы подлежат утилизации с учетом защиты окружающей

Запрещается выбрасывать электроприборы вместе с бытовыми отходами! В соответствии с Директивой ЕС № 2012/19/EU по отработанным электроприборам и электронной аппаратуре отработанные электроприборы должны собираться в отдельные контейнеры и отправляться на утилизацию с соблюдением норм защиты окружающей среды. О возможностях утилизации приборов, отработавших свой ресурс, можно узнать в местном сельском или городском самоуправлении. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ НОРМАМ ЕС Акт о соответствии товара храниться у производителя. ИЗГОТОВИТЕЛЬ Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Дополнительную информацию можно получить в разделах «Сервис»/«Часто задаваемые вопросы» на нашей домашней странице в Интернете: www.brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 52 27.03.2021 16:10:5153 Kullanım kılavuzu LED Projektör Kızılötesi Hareket Sensörlü LED Projektör JARO Dikkat: Lütfen ürünü kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz ve ardından itinayla saklayınız!
