MANUAL DE USUARIO JARO 3050 P BRENNENSTUHL

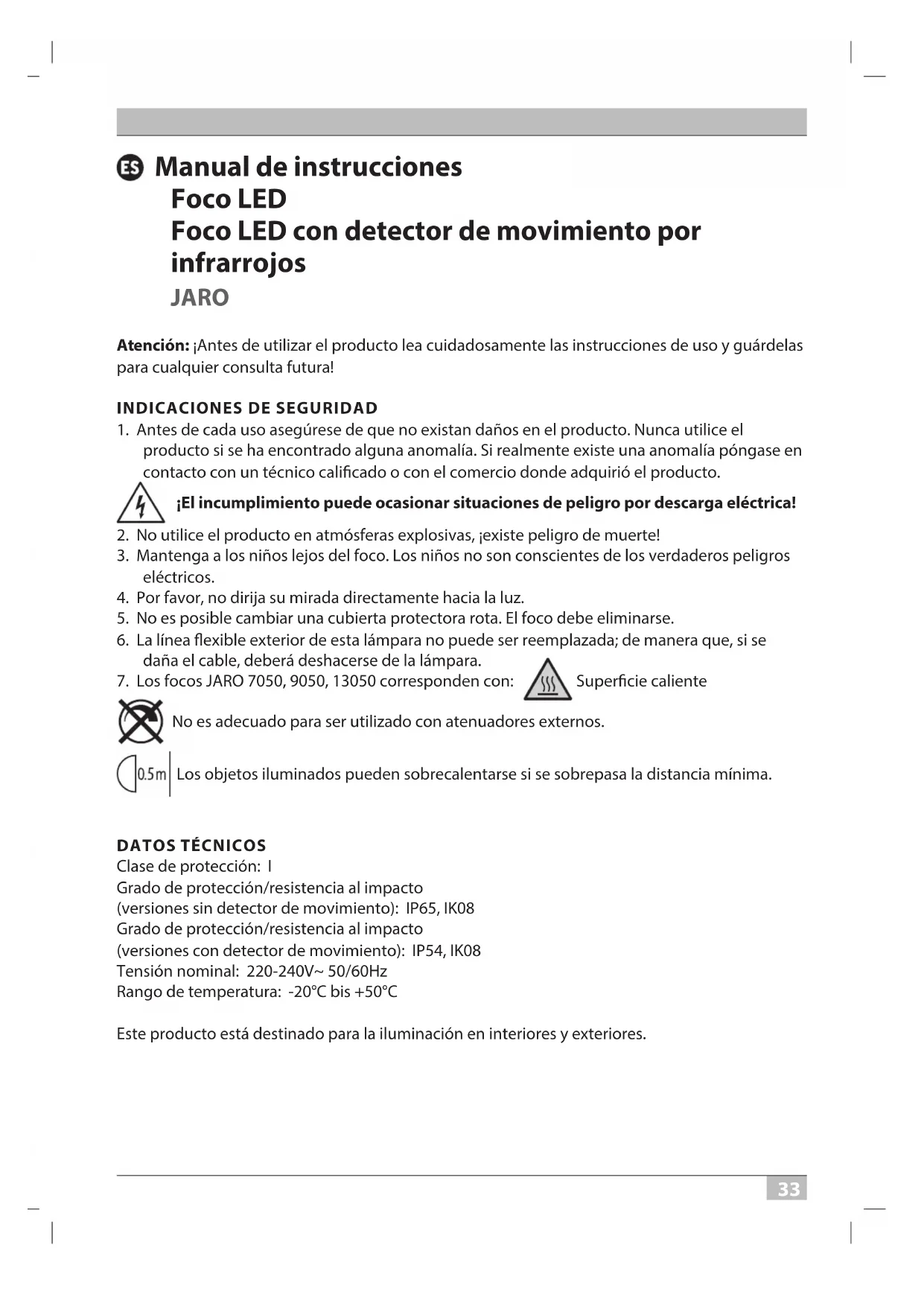

Manual de instrucciones

INDICACIONES DE SEGURIDAD

1. Antes de cada uso asegúrese de que no existan daños en el producto. Nunca utilice el

producto si se ha encontrado alguna anomalía. Si realmente existe una anomalía póngase en contacto con un técnico calicado o con el comercio donde adquirió el producto. ¡El incumplimiento puede ocasionar situaciones de peligro por descarga eléctrica!

2. No utilice el producto en atmósferas explosivas, ¡existe peligro de muerte!

3. Mantenga a los niños lejos del foco. Los niños no son conscientes de los verdaderos peligros

4. Por favor, no dirija su mirada directamente hacia la luz.

5. No es posible cambiar una cubierta protectora rota. El foco debe eliminarse.

6. La línea exible exterior de esta lámpara no puede ser reemplazada; de manera que, si se

daña el cable, deberá deshacerse de la lámpara.

Supercie caliente No es adecuado para ser utilizado con atenuadores externos. Los objetos iluminados pueden sobrecalentarse si se sobrepasa la distancia mínima.

Clase de protección: I Grado de protección/resistencia al impacto (versiones sin detector de movimiento): IP65, IK08 Grado de protección/resistencia al impacto (versiones con detector de movimiento): IP54, IK08 Tensión nominal: 220-240V~ 50/60Hz Rango de temperatura: -20°C bis +50°C Este producto está destinado para la iluminación en interiores y exteriores. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 33 27.03.2021 16:10:493434 Manual de instrucciones JARO MONTAJE Y CONEXIÓN A LA RED ELÉCTRICA 10 – 50 W Consulte las ilustraciones de la página 4, 7 y 8

1. Apague siempre el suministro de corriente antes de la instalación

2. Posición de montaje: Se recomienda que el foco esté jado al soporte de pared.

El foco debe montarse a una altura no superior de 3 m.

Altura de montaje recomendada de 2,5 m. para modelos con detector de movimiento. El foco se puede inclinar hacia abajo y hacia arriba.

3. Retire el soporte de montaje del foco

4. Marque en la pared la posición de los agujeros por donde entrarán los tornillos del soporte y

realice los correspondientes agujeros

. Fije el soporte a la pared con tornillos adecuados.

5. Abra la clavija de conexión

6. Pase el cable de conexión a través de la junta con la que vienen provistos los casquillos del

7. Una el foco con el soporte de montaje.

8. Conecte los cordones del cable de conexión, como se muestra en la gura 5, a la regleta

del conector de entrada (N = cable azul, señal toma tierra = cable verde / amarillo, L = cable marrón).

9. Deslice los casquillos como se muestra en

a través del conector de entrada y apriételos. Asegúrese de que ambos casquillos estén lo sucientemente apretados como para asegurar un cierre adecuado.

10. Monte el soporte de montaje de nuevo al foco.

11. Ajuste la posición deseada de la lámpara y apriete los tornillos del estribo.

12. Vuelva a conectar el suministro de corriente

MONTAJE Y CONEXIÓN A LA RED ELÉCTRICA 80 – 150 W Consulte las ilustraciones de la página 5 y 6 Posición de montaje: Se recomienda que el foco esté jado al soporte de pared. La altura de instalación debe ser inferior a 3 m.

La lámpara puede inclinarse 90° hacia abajo y 45° hacia arriba

1. Apague siempre el suministro de corriente antes de la instalación

2. Atornille la caja de conexiones

en la parte posterior y aoje el disco de presión

3. Inserte el cable de conexión

a través del tubo de conducción de la caja de conexiones y conecte los cables trenzados al cable de conexión de acuerdo con las marcas N y L

4. Coloque el disco de presión y atornille la caja de conexiones

5. Retire el soporte de montaje del foco

6. Marque en la pared la posición de los agujeros

por donde entrarán los tornillos del soporte y realice los correspondientes agujeros. Fije el soporte a la pared con tornillos adecuados

7. Una el foco con el soporte de montaje

8. Ajuste la posición deseada del foco y apriete los tornillos del estribo

9. Vuelva a conectar el suministro de corriente

DESCRIPCIÓN DE LA FUNCIÓN

(Sólo para las versiones con detector de movimiento) Este foco está equipado con un detector de movimiento infrarrojo. Se enciende automáticamente cuando el sensor detecta movimiento en el ambiente. No coloque el detector de movimiento junto a piscinas, salidas de calefacción y climatización u objetos que se exponen a cambios bruscos de temperatura. Evite dirigir el detector de movimiento hacia árboles o arbustos o en lugares donde suelen frecuentar las mascotas de casa. El detector de movimiento puede girarse horizontalmente hacia la izquierda y hacia la derecha y también puede inclinarse verticalmente hacia arriba y hacia abajo. Observe al montar el foco que el detector de movimiento es más sensible a los movimientos que se realizan a través de su campo de detección y menos sensible a los movimientos que tienen una dirección directa (frontal) hacia el dispositivo.

AJUSTAR DETECTOR DE MOVIMIENTO PIR

En la parte posterior del detector de movimiento hay tres reguladores

TIME – Ajuste de la hora (izquierda): Con este regulador puede controlar el tiempo que desee que se conecte el detector de movimiento, este tiempo puede variar de los 10 seg. hasta los 5 minutos después del último movimiento detectado. Gire el regulador TIME en dirección a las agujas del reloj y el tiempo de detección disminuirá, si lo gira en dirección opuesta al sentido de las agujas el tiempo de detección aumentará. LUX – Ajuste de la iluminación (símbolo de sol y luna, derecha)

El ajuste de iluminación determina a partir de qué intensidad de iluminación se debe activar el sensor del foco. La posición (símbolo sol) indica que el sensor está operativo tanto de día como de noche, en posición (símbolo luna) el sensor sólo funciona por la noche. Para el ajuste espere hasta que se haya alcanzado la iluminación de ambiente deseada. Gire el regulador del ajuste de iluminación hacia el icono (luna). Gire el regulador lentamente hacia el icono (sol) hasta que el foco se encienda con el movimiento. El foco se encenderá ahora cuando detecte un movimiento dentro del alcance de iluminación establecido. SENS – Ajuste de la sensibilidad (en medio)

La sensibilidad del sensor depende de la temperatura ambiente. Cuanto menor sea la temperatura ambiente, mayor es la sensibilidad del detector de movimiento. El sensor es más sensible cuando el regulador SENS se gira al máximo hacia la dirección (+). Detector de movimiento: sensor infrarrojo pasivo (PIR) Alcance de detección: hasta 10 m/hasta 120° (horizontal)

Ajustes de tiempo: aprox. de 10 seg. hasta 5 min Luminosidad del entorno: 0 – 2000 lux Sensibilidad: De 3 a 10 m dependiendo del sitio de instalación

20P114 LED Strahler Jaro PIR 0533228 210327.indd 35 27.03.2021 16:10:503636 Manual de instrucciones JARO MANTENIMIENTO ¡ATENCIÓN! La lámpara de LED no tiene componentes que necesiten un mantenimiento. La fuente de luz de este foco no puede ser reemplazado; cuando la fuente de luz haya llegado al nal de su vida útil se deberá reemplazar todo el foco. No abra la lámpara. LIMPIEZA Antes de realizar una limpieza del foco desconéctelo de la toma eléctrica. No utilice detergentes o disolventes para su limpieza. Utilice sólo un paño seco o ligeramente humedecido. ELIMINACIÓN ¡Elimine los electrodomésticos siguiendo las regulaciones ambientales! ¡Los aparatos eléctricos no forman parte de la basura doméstica! En conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, los equipos eléctricos deben ser seleccionados, separados y reciclados para que puedan volver a ser reutilizados. Contacte con las autoridades locales de su zona u ocina municipal para informarse sobre las posibilidades de eliminación del dispositivo. DECLARACIÓN DE CONFORMIDAD DE LA UE La declaración de conformidad de la UE ha sido presentada al fabricante. FABRICANTE Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles ∙ F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar Para más información, le recomendamos que visite el apartado de Servicio / FAQ’s en nuestro sitio web www.brennenstuhl.com. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 36 27.03.2021 16:10:5037 Instrukcja obsługi Naświetlacz LED Naświetlacz LED z czujnikiem ruchu na podczerwień JARO Uwaga: Przed rozpoczęciem użytkowania produktu uważnie przeczytać niniejszą instrukcję obsługi, którą następnie należy starannie przechowywać!
