MANUALE UTENTE JARO 3050 P BRENNENSTUHL

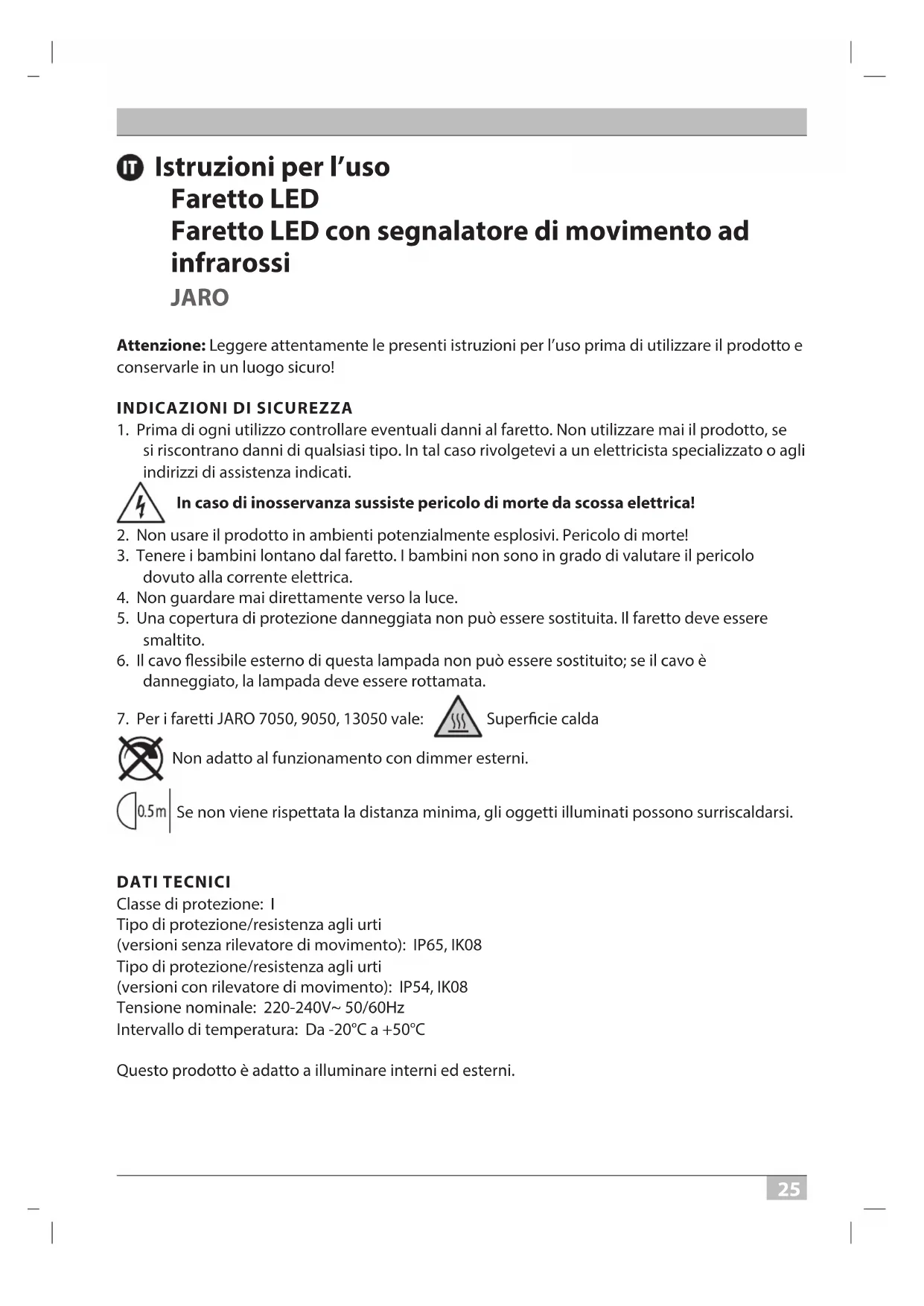

Istruzioni per l’uso

INDICAZIONI DI SICUREZZA

1. Prima di ogni utilizzo controllare eventuali danni al faretto. Non utilizzare mai il prodotto, se

si riscontrano danni di qualsiasi tipo. In tal caso rivolgetevi a un elettricista specializzato o agli indirizzi di assistenza indicati. In caso di inosservanza sussiste pericolo di morte da scossa elettrica!

2. Non usare il prodotto in ambienti potenzialmente esplosivi. Pericolo di morte!

3. Tenere i bambini lontano dal faretto. I bambini non sono in grado di valutare il pericolo

dovuto alla corrente elettrica.

4. Non guardare mai direttamente verso la luce.

5. Una copertura di protezione danneggiata non può essere sostituita. Il faretto deve essere

6. Il cavo essibile esterno di questa lampada non può essere sostituito; se il cavo è

danneggiato, la lampada deve essere rottamata.

7. Per i faretti JARO 7050, 9050, 13050 vale:

Supercie calda Non adatto al funzionamento con dimmer esterni. Se non viene rispettata la distanza minima, gli oggetti illuminati possono surriscaldarsi. DATI TECNICI Classe di protezione: I Tipo di protezione/resistenza agli urti (versioni senza rilevatore di movimento): IP65, IK08 Tipo di protezione/resistenza agli urti (versioni con rilevatore di movimento): IP54, IK08 Tensione nominale: 220-240V~ 50/60Hz Intervallo di temperatura: Da -20°C a +50°C Questo prodotto è adatto a illuminare interni ed esterni. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 25 27.03.2021 16:10:482626 Istruzioni per l’uso JARO MONTAGGIO E COLLEGAMENTO ALL’ALIMENTAZIONE ELETTRICA 10 – 50 W Vedi immagini a pagina 4, 7 e 8

1. Scollegare sempre l’alimentazione di tensione prima dell’installazione

2. Posizione per il montaggio: idealmente il ssaggio del faretto dovrebbe avvenire con un

supporto a parete. Il faretto deve essere montato ad un’altezza di meno di 3 m

Altezza consigliata per il montaggio nei modelli con segnalatore di movimento: 2,5 m. È possibile orientare il faretto anche verso l’alto o verso il basso.

3. Rimuovere la staa di ssaggio dal faretto

4. Segnare la posizione dei fori da eseguire per ssare la staa di ssaggio ed eettuare i fori in

questione sulla parete

. Fissare la staa alla parete con le apposite viti.

5. Aprire la spina di collegamento

6. Inserire l’alimentatore nelle apposite guaine per la spina dotate di guarnizione

7. Fissare il faretto sulla staa di ssaggio.

8. Collegare i trefoli del cavo di collegamento come mostrato al passaggio

alla scatola di raccordo della presa di ingresso (N = cavo blu, simbolo di messa a terra = cavo verde/blu, L = cavo marrone).

9. Spingere le guaine sulla spina di ingresso come illustrato al passaggio

e ruotarle saldamente. Assicurarsi che entrambe le guaine siano ben salde: in tal modo si garantisce una tenuta suciente.

10. Montare di nuovo la staa di ssaggio al faretto.

11. Regolare la posizione desiderata del faretto e avvitare i bulloni a U.

12. Riallacciare l’alimentazione di tensione

MONTAGGIO E COLLEGAMENTO ALL’ALIMENTAZIONE ELETTRICA 80 – 150 W Vedi immagini a pagina 5 e 6 Posizione per il montaggio: idealmente il ssaggio del faretto dovrebbe avvenire con un sup- porto a parete. L’altezza di installazione deve essere minore di 3 m

È possibile orientare il faretto anche verso il basso di 90° o verso l’alto di 45°

1. Scollegare sempre l’alimentazione di tensione prima dell’installazione

2. Svitare la scatola di collegamento

presente sul retro e allentare la piastra a pressione

3. Inserire il cavo di collegamento

nell’apposita conduttura della scatola di collegamento ed unire i cavetti del cavo di collegamento come mostrato dalle marcature N e L

4. Fissare la piastra a pressione ed avvitare la scatola di collegamento

5. Rimuovere la staa di ssaggio dal faretto

6. Segnare la posizione dei fori da eseguire

per ssare la staa di ssaggio ed eettuare i fori in questione sulla parete. Fissare la staa alla parete con le apposite viti

7. Fissare il faretto sulla staa di ssaggio

8. Regolare la posizione desiderata del faretto e avvitare i bulloni a U

9. Riallacciare l’alimentazione di tensione

DESCRIZIONE DEL FUNZIONAMENTO

(Solo per le versioni con segnalatore di movimento) Questo faretto è dotato di un sensore ad infrarossi. Si accende automaticamente quando il sensore rileva movimenti nell’ambiente. Ove possibile, non orientare i segnalatori di movimento in direzione di vasche, satatoi dell’aria calda, impianti di climatizzazione o oggetti che sono esposti a forti oscillazioni di temperatura. Evitare di orientare il segnalatore di movimento verso alberi o cespugli oppure verso luoghi dove potrebbero sostare spesso animali domestici. È possibile inclinare il segnalatore di movimento verso destra e sinistra quando è in orizzontale e verso l’alto e il basso quando è in verticale. Durante l’installazione del faretto assicurarsi che il segnalatore di movimento rilevi al massimo i movimenti che si spostano in obliquo nel suo campo di rilevamento e al minimo i movimenti che si svolgono direttamente sull’apparecchio.

REGOLAZIONE DEL SEGNALATORE DI MOVIMENTO PIR

Sul retro del segnalatore di movimento si trovano tre manopole di regolazione

TIME – Impostazione dell’intervallo temporale (a sinistra): Con questa manopola di regolazione è possibile selezionare un intervallo temporale tra ca. 10 secondi e 5 minuti dopo che è stato rilevato l’ultimo movimento. Ruotando la manopola di regolazione TIME in senso orario, l’intervallo temporale diminuisce, mentre in senso antiorario aumenta. LUX – Impostazione dell’intensità luminosa (simboli di sole e luna, a destra)

L’impostazione dell’intensità luminosa determina a partire da quale grado di luminosità si accende il sensore. La posizione (simbolo del sole) mostra che il sensore funziona di giorno e di notte, nella posizione (simbolo della luna) il sensore funziona solo di notte. Per regolarla attendere no al raggiungimento della luminosità dell’ambiente desiderata. Ruotare la manopola di regolazione per l’impostazione dell’intensità luminosa sul simbolo (luna). Ruotare lentamente la manopola di regolazione in direzione del simbolo (sole) no a quando non si accende il faretto. Il faretto si accenderà ora al rilevamento di un movimento quando viene raggiunta la luminosità impostata. SENS – Impostazione della sensibilità (centro)

La sensibilità del sensore dipende dalla temperatura dell’ambiente. Quanto più essa è bassa, tanto maggiore è la sensibilità del segnalatore di movimento. Il sensore è tanto più sensibile quanto più si ruoti la manopola di regolazione SENS completamente in direzione (+). Segnalatore di movimento: sensore passivo ad infrarossi (PIR) Area di rilevamento: no a 10 m/no a 120° (orizzontale)

Impostazione intervallo temporale: da ca. 10 sec. no a 5 min. Luminosità dell’ambiente: 0 – 2000 lux Sensibilità: da 3 a 10 m in base al luogo del montaggio

20P114 LED Strahler Jaro PIR 0533228 210327.indd 27 27.03.2021 16:10:492828 Istruzioni per l’uso JARO MANUTENZIONE ATTENZIONE! La lampada a LED non contiene componenti che necessitano di manutenzione. La sorgente luminosa di questa lampada non è sostituibile; quando la sorgente luminosa ha raggiunto la ne della sua vita utile, l’intera lampada deve essere sostituita. Non è consentito aprire lampada. PULIZIA Scollegare il faretto dalla tensione di rete prima di pulirlo. Non utilizzare solventi, detergenti corrosivi o similari. Per la pulizia, servirsi unicamente di un panno asciutto o leggermente inumidito. SMALTIMENTO Smaltire gli apparecchi elettrici in modo ecocompatibile! Gli apparecchi elettrici non devono essere messi con i riuti domestici! Conformemente alla Direttiva Europea 2012/19/UE sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell’apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.

DICHIARAZIONE DI CONFORMITÀ UE
