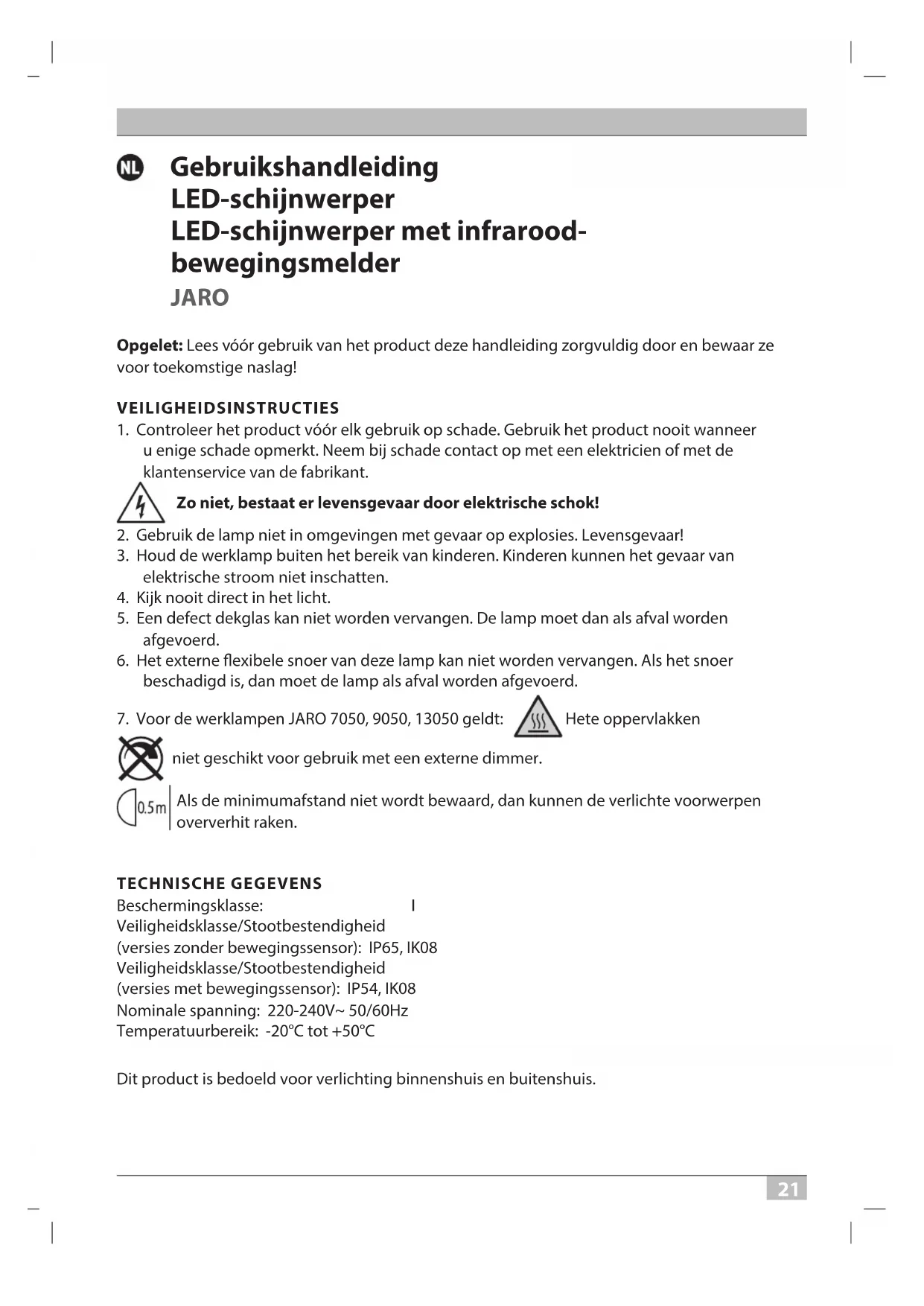

GEBRUIKSAANWIJZING JARO 3050 P BRENNENSTUHL

1. Controleer het product vóór elk gebruik op schade. Gebruik het product nooit wanneer

u enige schade opmerkt. Neem bij schade contact op met een elektricien of met de klantenservice van de fabrikant. Zo niet, bestaat er levensgevaar door elektrische schok!

2. Gebruik de lamp niet in omgevingen met gevaar op explosies. Levensgevaar!

3. Houd de werklamp buiten het bereik van kinderen. Kinderen kunnen het gevaar van

elektrische stroom niet inschatten.

4. Kijk nooit direct in het licht.

5. Een defect dekglas kan niet worden vervangen. De lamp moet dan als afval worden

6. Het externe exibele snoer van deze lamp kan niet worden vervangen. Als het snoer

beschadigd is, dan moet de lamp als afval worden afgevoerd.

7. Voor de werklampen JARO 7050, 9050, 13050 geldt:

Hete oppervlakken niet geschikt voor gebruik met een externe dimmer. Als de minimumafstand niet wordt bewaard, dan kunnen de verlichte voorwerpen oververhit raken. TECHNISCHE GEGEVENS Beschermingsklasse: I Veiligheidsklasse/Stootbestendigheid (versies zonder bewegingssensor): IP65, IK08 Veiligheidsklasse/Stootbestendigheid (versies met bewegingssensor): IP54, IK08 Nominale spanning: 220-240V~ 50/60Hz Temperatuurbereik: -20°C tot +50°C Dit product is bedoeld voor verlichting binnenshuis en buitenshuis. 20P114 LED Strahler Jaro PIR 0533228 210327.indd 21 27.03.2021 16:10:482222 Gebruikshandleiding JARO DE SCHIJNWERPER MONTEREN EN AANSLUITEN OP HET LICHTNET 10 – 50 W zie afbeeldingen op blz. 4, 7 en 8

1. Schakel altijd de netstroom uit

voordat u aan de installatie begint.

2. Installatieplek: De schijnwerper moet idealiter met de montagebeugel worden bevestigd.

De schijnwerper mag niet hoger dan 3 meter worden gemonteerd

Aanbevolen montagehoogte bij modellen met een bewegingsmelder: 2,5 m. De schijnwerper kan naar onderen en naar boven worden gezwenkt.

3. Verwijder de montagebeugel van de schijnwerper

4. Markeer de positie van de boorgaten voor het monteren van de montagebeugel en boor de

. Bevestig de montagebeugel op de wand met behulp van geschikte schroeven.

5. Open de aansluitstekker

6. Leg de aansluitkabel door de stekkerhuls met mof

7. Bevestig de schijnwerper op de montagebeugel.

8. Sluit de aderstreng van de aansluitkabel volgens afb.

aan op het klemmenblok van de ingangsstekker (N = blauwe ader, aarde = groene/gele adere, L = bruine ader).

9. Schuif de huls over de ingangsstekker zoals in afb.

en draai de huls vast. Controleer of beide hulzen vast genoeg aangedraaid zijn, om te zorgen voor een correcte dichting.

10. Monteer de montagebeugel weer op de schijnwerper.

11. Zet de lamp in de gewenste positie en draai de schroeven van de montagebeugel vast.

12. Schakel de stroomvoorziening weer in

DE SCHIJNWERPER MONTEREN EN AANSLUITEN OP HET LICHTNET 80 – 150 W zie afbeeldingen op blz. 5 en 6 Installatieplek: De schijnwerper moet idealiter met de montagebeugel worden bevestigd. De installatiehoogte moet kleiner dan 3 m zijn

De lamp kan 90° naar onderen en 45° naar boven worden gezwenkt

1. Schakel altijd de netstroom uit

voordat u aan de installatie begint.

op de achterkant open en draai de aandrukplaat los

3. Voer de aansluitkabel

door het kabelgat van de contactdoos en verbind de streng van de aansluitkabel op de markeringen N en L

4. Bevestig de aandrukplaat en schroef de contactdoos dicht

5. Verwijder de montagebeugel van de schijnwerper

6. Markeer de positie van de boorgaten

voor het monteren van de wandhouder en boor de gaten in de wand. Bevestig de montagebeugel op de wand

met behulp van geschikte schroeven.

7. Bevestig de schijnwerper op de montagebeugel

8. Zet de schijnwerper in de gewenste positie en draai de schroeven van de

9. Schakel de stroomvoorziening weer in

20P114 LED Strahler Jaro PIR 0533228 210327.indd 22 27.03.2021 16:10:482323 JARO Gebruikshandleiding WERKING (alleen voor versies met bewegingsmelder) Deze schijnwerper is voorzien van een infraroodsensor. Hij schakelt automatisch in wanneer de sensor een beweging in de omgeving detecteert. Richt de bewegingsmelder niet op zwembaden, warmeluchtroosters, airconditioners of voorwerpen die onderhevig zijn aan sterke temperatuurschommelingen. Richt de bewegingsmelder niet op bomen of struiken of op plaatsen waar zich vaak huisdieren bevinden. De bewegingsmelder kan horizontaal naar rechts en links worden gedraaid en kan verticaal naar boven en naar onderen worden gezwenkt. Houd er bij het installeren van de schijnwerper rekening mee dat de bewegingsmelder het gevoeligst reageert op bewegingen die dwars door het waarnemingsveld lopen en het minst gevoelig reageert op bewegingen die direct naar de bewegingsmelder toe lopen.

BEWEGINGSMELDER PIR INSTELLEN

Op de achterkant van de bewegingsmelder bevinden zich drie draaiknoppen

TIME: instellen van verlichtingsduur (links): Met deze draaiknop kunt u een gewenste verlichtingsduur kiezen tussen ong. 10 seconden en 5 minuten nadat de laatste beweging waargenomen is. Draai de TIME-draaiknop rechtsom om de verlichtingsduur te reduceren en linksom om de verlichtingsduur te verhogen. LUX: instellen van helderheid (zon- en maanpictogram, rechts)

Deze instelling bepaalt vanaf welke helderheid de melder de schijnwerper inschakelt. De positie (zonnepictogram) geeft aan dat de sensor overdag en ’s nachts werkt, de positie (maanpictogram) geeft aan dat de sensor alleen ’s nachts werkt. Om dit in te stellen, wacht u totdat de gewenste helderheid van de omgeving is bereikt. Draai dan de lichtdraaiknop helemaal naar het pictogram (maan). Draai vervolgens de draaiknop langzaam in de richting van het pictogram (zon), totdat de schijnwerper door een beweging wordt ingeschakeld. De schijnwerper zal zich alleen vanaf de ingestelde helderheid bij het herkennen van een beweging inschakelen. SENS: instellen van gevoeligheid (midden)

De gevoeligheid van de sensor hangt af van de omgevingstemperatuur. Hoe lager de omgevingstemperatuur, hoe groter de gevoeligheid van bewegingsmelder. De sensor is het gevoeligst wanneer de SENS-draaiknop volledig in de richting (+) is gedraaid. Bewegingsmelder: passieve infraroodsensor (PIR) Detectiebereik: tot 10 m/tot 120° (horizontaal)

Verlichtingsduur: ongeveer 10 seconden tot 4 minuten Helderheid omgeving: 0 – 2000 lux Gevoeligheid: 3 tot 10 m, afhankelijk van installatieplek
