Produkttyp	Inomhusarmatur med HF-rörelsedetektor
Mått (H × B × D)	200 × 200 × 53 mm
Strömförsörjning	220–240 V, 50/60 Hz
Effekt (Pon)	8,80 W
Ljusflöde	759 lm
Färgtemperatur	3 000 K (varmvit)
Färgåtergivningsindex (CRI)	83
Genomsnittlig livslängd	>60 000 h (L70B50 vid 25 °C)
Detektionsvinkel	360° med 160° öppningsvinkel
Detektionsräckvidd	∅ 3–8 m
Fördröjningstid	Från 5 s till 15 min
Tändningsnivå	Från 2 till 2 000 lux
Orienteringljus	10 % av märkeffekten
Kapslingsklass	IP20
Skyddsklass	II
Energiklass	F
Detektionsteknik	HF 5,8 GHz (temperaturstabiliserad)
HF-sändareffekt	~1 mW
Huvudfunktioner	Rörelsedetektion, tvångsstyrning, orienteringljus
Leveransomfattning	Armatur, 3 skruvar, 3 pluggar, 3 distansbrickor
Inställningar	Fördröjningstid, räckvidd, tändningsnivå, orienteringljus
Säkerhet	Stäng av strömmen innan ingrepp; installation enligt NF C-15100
Underhåll	Ljuskällan kan inte bytas ut; byt hela enheten vid fel
Tillverkargaranti	36 månader från köpdatum

Vanliga frågor - RS LED D1 STEINEL

Hur installerar jag armaturen RS LED D1?

Stäng först av strömförsörjningen. Markera och borra hålen, sätt i pluggarna. Beroende på kabeltyp (infälld eller utanpåliggande) utför motsvarande montering. Anslut ledarna (L, N, PE) till kopplingsplinten, därefter slå på spänningen. Utför inställningarna och sätt tillbaka diffusorn.

Hur ställer jag in detektorns räckvidd?

Använd räckviddsreglaget (G). Vrid mot max-symbolen för maximal räckvidd (8 m). Mot minimum minskas räckvidden (2,50 m vid montering på 2,50 m höjd).

Hur aktiverar jag orienteringljus?

Ställ orienteringljusreglaget (E) i läge ℃ (på). Orienteringljus tänder då ljuset till 10 % så snart den inställda ljusstyrkan inte uppnås. I läge 0 är orienteringljus avaktiverat.

Vad gör jag om armaturen inte tänds trots rörelse?

Kontrollera inställningen av tändernivån (H): i dagsljus, ställ den på ⚙. Se till att huvudströmbrytaren är i på-läge och att säkringen inte har löst ut. Kontrollera även att detektionszonen är korrekt inställd.

Vad gör jag om armaturen inte släcks?

Kontinuerlig rörelse inom detektionszonen håller ljuset tänt. Kontrollera att ingen rörelsekälla (djur, rörliga föremål) finns. Minska räckvidden eller fördröjningstiden om nödvändigt.

Hur använder jag tvångsstyrningsfunktionen?

Med en huvudströmbrytare på strömkabeln, tryck på strömbrytaren 2 gånger i läge AV sedan PÅ (inom 0,2 till 1 sekund) för att aktivera tvångsstyrning i 4 timmar. För att stoppa, gör 1 gång AV sedan PÅ.

Vilken garanti har denna produkt?

STEINEL lämnar 36 månaders garanti från köpdatum mot material- eller konstruktionsfel. Slitage och skador på grund av felaktig användning är undantagna. För att utnyttja garantin, returnera apparaten i odemonterat skick tillsammans med köpbevis.

Hur rengör jag armaturen RS LED D1?

Stäng av strömförsörjningen före rengöring. Rengör diffusorn med en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel. Undvik att fukt tränger in.

Kan jag byta ut LED själv?

Nej, ljuskällan är ej utbytbar. Vid fel (t.ex. trasig LED) måste hela armaturen bytas. Kontakta kundtjänst.

Vilken är detektorns maximala räckvidd?

Den maximala räckvidden är 8 m diameter (∅) vid takmontering på 2,50 m höjd. Den är justerbar från 3 till 8 m med hjälp av räckviddsreglaget.

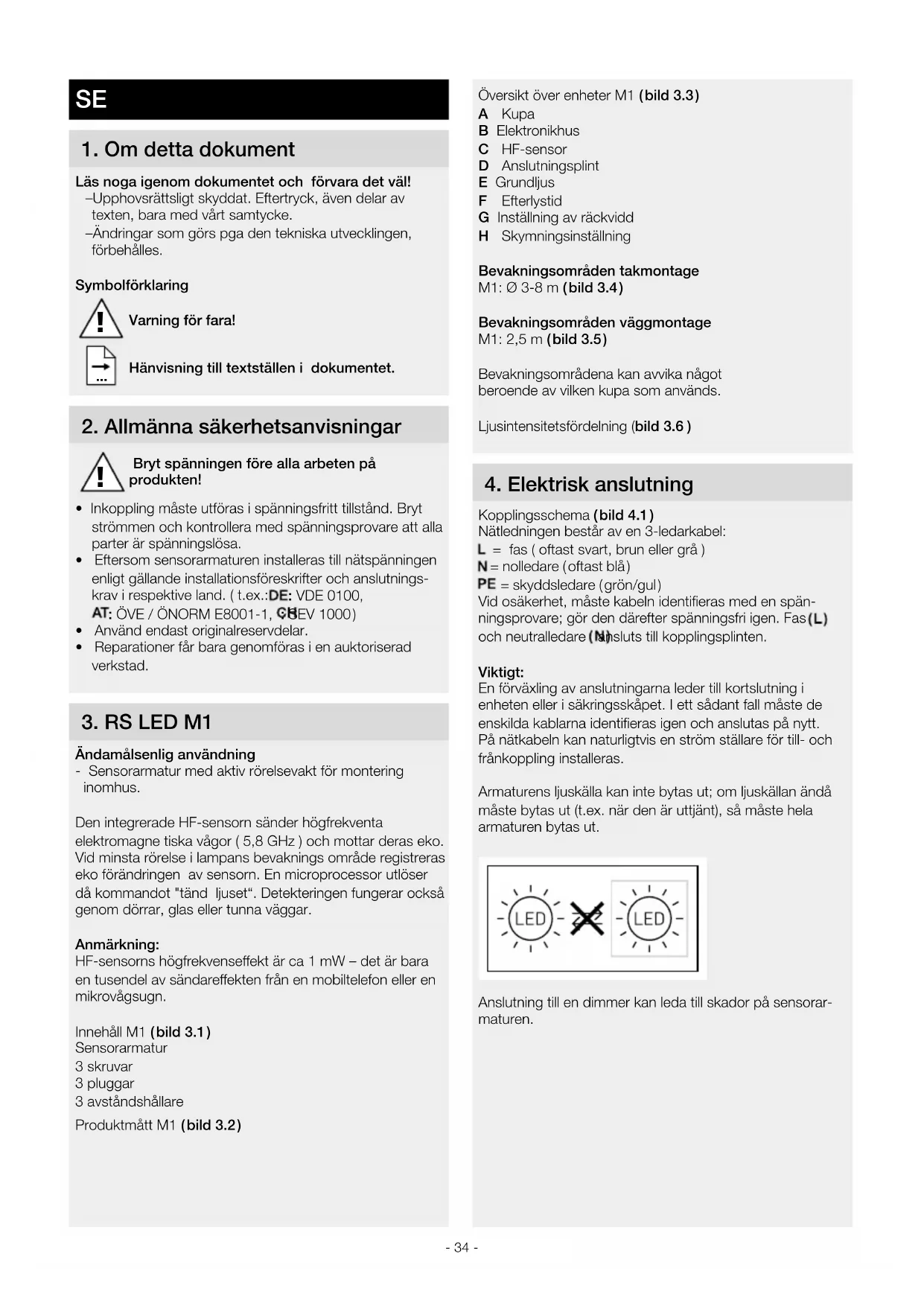

BRUKSANVISNING RS LED D1 STEINEL

Läs noga igenom dokumentet och förvara det väl!

-Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

-Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätpänningen enligt gällande installationsföreskrifter och anslutningskrav i respektive land. ( t.ex.:DE: VDE 0100,

AT: ÖVE / ÖNORM E8001-1, GEV 1000)

- Använd endast originalreservdelar.

- Reparationer får bara genomföras i en auktoriserad verkstad.

3. RS LED M1

Ändamålsenlig användning

- Sensorarmatur med aktiv rörelsevakt för montering inomhus.

Den integrerade HF-sensorn sänder högfrekventa elektromagne tiska vågor (5,8 GHz) och mottar deras eko. Vid minsta rörelse i lampans bevaknings område registreras eko förändringen av sensorn. En microprocessor utlöser då kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar.

Anmärkning:

HF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobiltelefon eller en mikrovågsugn.

Innehåll M1 (bild 3.1)

Sensorarmatur

3 skruvar

3 pluggar

3 avständshållare

Produktmått M1 (bild 3.2)

Översikt över enheter M1 (bild 3.3)

A Kupa
B Elektronikhus
C HF-sensor
D Anslutningsplint
E Grundljus
F Efterlystid
G Inställning av räckvidd
H Skymningsinställning

Bevakningsområden takmontage

M1: ∅ 3-8 m (bild 3.4)

Bevakningsområden väggmontage

M1: 2,5 m (bild 3.5)

Bevakningsområdena kan avvika något beroende av vilken kupa som används.

Ljusintensitetsfördelning (bild 3.6)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1)

Nätledningen består av en 3-ledarkabel:

L = fas ( oftast svart, brun eller grå )

N = nolledare (oftast blå)

PE = skyddsledare (grön/gul)

Vid osäkerhet, måste kabeln identifieras med en spänningsprovare; gör den därefter spänningsfri igen. Fas(L) och neutralledare (N) sluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i enheten eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. På nätkabeln kan naturligtvis en ström ställare för till- och frånkoppling installeras.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

LED LED

Anslutning till en dimmer kan leda till skador på sensorarmaturen.

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• År produkten skadad får den inte tas i bruk.
• Sensorarmaturen måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montageordning

• Bryt spänningen (bild 4.1)
• Markera borrhålen (bild 5.1)
- Borra hål och sätt i pluggar (bild 5.2)
• Kabel infällt montage (bild 5.3)
• Utanpåliggande kabel (bild 5.4)
• Anslut nätkabeln (bild 5.5)
- Slå till spänningen (bild 5.7)
- Företa inställningarna (bild 5.6) – Inställningar → "6. Funktion"
• Sätt på skyddet (bild 5.7)

6. Funktion

Fabriksinställningar:

Inställning av räckvidden: M1: max. 8 m

Skymningsinställning: 2 000 lux

Grundljus: FRÅN

Efter montage kupa och nätanslutningens installation, är sensorarmaturen klar att användas. Om armaturen tänds manuellt med strömbrytare, släcks den efter 10 sekunder för kalibrering och är därefter aktiv i sensordrift. Strömbrytaren behöver inte manövreras igen.

Funktion ställskruv (bild 6.1)

Tidsinställning (efterlystid) (bild 6.1/F)

Önskad efterlystid för armaturen kan ställas in steglöst från ca 5 sekunder till max. 15 minuter. Varje ny detekterad rörelse startar om tiden på nytt.

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebe- vakningen i ca 1 sekund innan en ny rörelse åter kan tända armaturen.

För inställningen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Inställning av räckvidd (känslighet) (bild 6.1/G)

Med räckvidd menas det cirkelformade område på golvet, som utgör bevakningsområdet vid montering på 2,5 m höjd.

-Ställskruv max. = max. räckvidd (M1: 8 m)
-Ställskruv min. = min. räckvidd (M1: 2,50 m)

Skymningsnivå (aktiveringsnivå) (bild 6.1/F)

Önskad skymningsnivå kan steglöst ställas in från ca 2 till 2000 lux.

-Ställskruven på ⚙️ drift i dagsljus ( oberoende av ljusstyrka)
-Ställskruven på Ⓐ = aktivering vid skymning ( ca 2 lux )

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på

Grundljusfunktionen möjliggör en belysning med ca 10% ljuseffekt när det inställda skymningsvärdet har uppnåtts. Vid rörelse inom bevakningsområdet tänds ljuset under inställd tid med 100 %.

Efter att den inställda efterlystiden har löpt ut släcks ljuset helt. Om det inställda skymningsvärdet fortfarande är uppnätt, tänds grundljuset igen.

-Ställskruven i läge Ⓐ = grundljus TILL

-Ställskruven på 0 = grundljus FRÄN

Grundljuset är TILL, när ljusnivåtröskeln underskrids.

Vid aktiverad dagsljusdrift är grundljustet alltid TILL.

Grundljuset släcks en gång i timmen för att mäta omgivningens ljusnivå. Efter en kort stund tänds grundljuset igen.

Permanentljus

Om en nätkontakt monteras i nätanslutningens matarledning, finns möjlighet till följande funktioner förutom att bara tända och släcka:

Permanent ljus (bild 6.2)

1) Tillkoppla permanent ljus:

brytare 2 × FRÅN och TILL. Lampan ställs in på fast sken under 4 timmar. Därefter övergår den automatiskt i sensordrift igen.

2) Frånkoppla permanent ljus:

brytare 1 × FRÄN och TILL. Armaturen slocknar resp. går över i sensordrift.

Viktigt:

Kopplingarna måste genomföras inom 0,2 till 1 sekund.

7. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Tillverkargaranti

Härmed förklarar STEINEL Vertrieb GmbH, att sensorarmaturen typ RS LED M1 motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-konformitetsförklaringen finns på följande internetadress: www.steinel.se

9. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll.

Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara de- monterad, sändes väl förpackad med beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår re- presentant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garanti- tidens utgång eller vid bristfälligheter som inte omfattas av garantin.

10. Tekniska data

Mått (H × B × D) M1: 200 × 200 × 53 mm

Spänning 220-240 V, 50/60 Hz

Ljusflöde * M1: 759 lm

Ljusutbyte M1: 86 lm/W

Standby Sensor ( P_sb ) 0,39 W

Nätström 46,50 mA AC

Effektfaktor 0,93

Färgtemperatur 3 000 K (varmvit)

Färgåtergivningsindex R a = 83

Medellång livslängd för beräkningen L70B50 vid 25°C: >60 000 tim.

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen)

Bevakningsvinkel 360° med 160° öppningsvinkel

Sändeffekt ca 1 mW

Bevakningsräckvidd ∅ 3-8 m

Efterlystid 5 sek. - 15 min.

Skymningsinställning 2-2 000 lux

Grundljus 10 %

Skyddsklass IP20

Isolationsklass II

Omgivningstemperatur -10 till +40 °C

Energieffektklass: Denna produkt har en ljuskälla i energieffektklass "F".

11. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning i nätanslutningens matarledningEventuellt befintlig nätströmbrytar FRÄN	Slå till säkringen, byt ut, slå till spänningen, testa med spänningsprovareKontrollera anslutningarnaSlå till nätströmbrytaren
Sensorarmaturen tänds inte	Felaktig skymningsinställningNätströmbrytare FRÄNSäkring har utlöst	Ställ in på nyttSlå tillSlå till säkringen, byt ut, kontrollera evtl. anslutningen
Sensorarmaturen släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området
Sensorarmaturen tänds utan förnimbar rörelse	Armaturen inte korrekt monteradRörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, rörelse av ett litet objekt i lampans omedelbara närhet osv.)	Fixera lampkupanKontrollera området
Sensorarmaturen tänds inte trots rörelse	Snabba rörelser undertrycks för att mini-mera feltändningar eller bevakningsområdet är för litet inställtFelaktig skymningsinställning	Kontrollera områdetStäll in på nytt
