RS LED D1 - Osvětlení STEINEL - Bezplatný návod k obsluze

Typ produktu	Vnitřní svítidlo s detekcí HF pohybovým detektorem
Rozměry (V × Š × H)	200 × 200 × 53 mm
Napájení	220–240 V, 50/60 Hz
Příkon (Pon)	8,80 W
Světelný tok	759 lm
Teplota chromatičnosti	3 000 K (teplá bílá)
Index podání barev (CRI)	83
Střední doba života	>60 000 h (L70B50 při 25 °C)
Detekční úhel	360° s úhlovým otevřením 160°
Dosah detektoru	∅ 3–8 m
Časové zpoždění	Od 5 s do 15 min
Spínací práh	Od 2 do 2 000 lx
Orientace	10 % jmenovitého výkonu
Stupeň krytí	IP20
Třída ochrany	II
Třída energetické účinnosti	F
Detekční technologie	HF 5,8 GHz (teplotně stabilizovaný)
Vysílací výkon HF	~1 mW
Hlavní funkce	Detekce pohybu, nucený provoz, orientace
Obsah balení	Svítidlo, 3 šrouby, 3 hmoždinky, 3 distanční dílky
Nastavení	Časové zpoždění, dosah, spínací práh, orientace
Bezpečnost	Před zásahem vypněte napájení; instalace v souladu s normou NF C-15100
Údržba	Světelný zdroj nelze vyměnit; v případě poruchy vyměňte celé svítidlo
Záruka výrobce	36 měsíců od data nákupu

Často kladené otázky - RS LED D1 STEINEL

Jak nainstalovat svítidlo RS LED D1?

Nejprve vypněte napájení. Označte a vyvrtejte otvory, vložte hmoždinky. Podle typu kabelu (zapuštěný nebo na povrch) proveďte odpovídající montáž. Připojte vodiče (L, N, PE) na svorkovnici, poté zapněte napájení. Proveďte nastavení a nasaďte difuzér zpět.

Jak nastavit dosah detektoru?

Použijte ovladač dosahu (G). Otáčením k symbolu maxima je dosah maximální (8 m). K minimu se zmenšuje (2,50 m při montáži ve výšce 2,50 m).

Jak aktivovat orientaci?

Nastavte ovladač orientace (E) do polohy ℃ (zapnuto). Orientace poté rozsvítí osvětlení na 10 %, jakmile není dosaženo nastavené úrovně osvětlení. Na 0 je orientace deaktivována.

Co dělat, když se svítidlo nerozsvítí ani při pohybu?

Zkontrolujte nastavení spínacího prahu (H): za denního světla nastavte na ⚙. Ujistěte se, že je hlavní vypínač v poloze zapnuto a že pojistka není vyhozená. Zkontrolujte také, zda je detekční zóna správně nastavena.

Co dělat, když svítidlo nezhasne?

Nepřetržitý pohyb v detekční zóně udržuje svítidlo rozsvícené. Zkontrolujte, zda není přítomen žádný zdroj pohybu (zvířata, pohyblivé předměty). V případě potřeby snižte dosah nebo časové zpoždění.

Jak používat funkci nuceného provozu?

Pomocí hlavního vypínače na napájecím kabelu přepněte vypínač 2krát do polohy VYPNUTO a poté ZAPNUTO (během 0,2 až 1 sekundy) pro zapnutí nuceného provozu na 4 hodiny. Pro vypnutí přepněte 1krát VYPNUTO a poté ZAPNUTO.

Jaká je záruka na tento produkt?

Společnost STEINEL poskytuje záruku 36 měsíců od data nákupu na vady materiálu nebo zpracování. Spotřební díly a škody způsobené nesprávným používáním jsou vyloučeny. Pro uplatnění záruky vraťte nerozebrané zařízení s dokladem o koupi.

Jak čistit svítidlo RS LED D1?

Před čištěním vypněte napájení. Difuzér čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla. Zabraňte vniknutí vlhkosti.

Mohu LED vyměnit sám?

Ne, světelný zdroj není vyměnitelný. V případě poruchy (např. spálená LED) musí být vyměněno celé svítidlo. Kontaktujte servis.

Jaký je maximální dosah detektoru?

Maximální dosah je 8 m v průměru (∅) při montáži na strop ve výšce 2,50 m. Je nastavitelný od 3 do 8 m pomocí ovladače.

NÁVOD K OBSLUZE RS LED D1 STEINEL

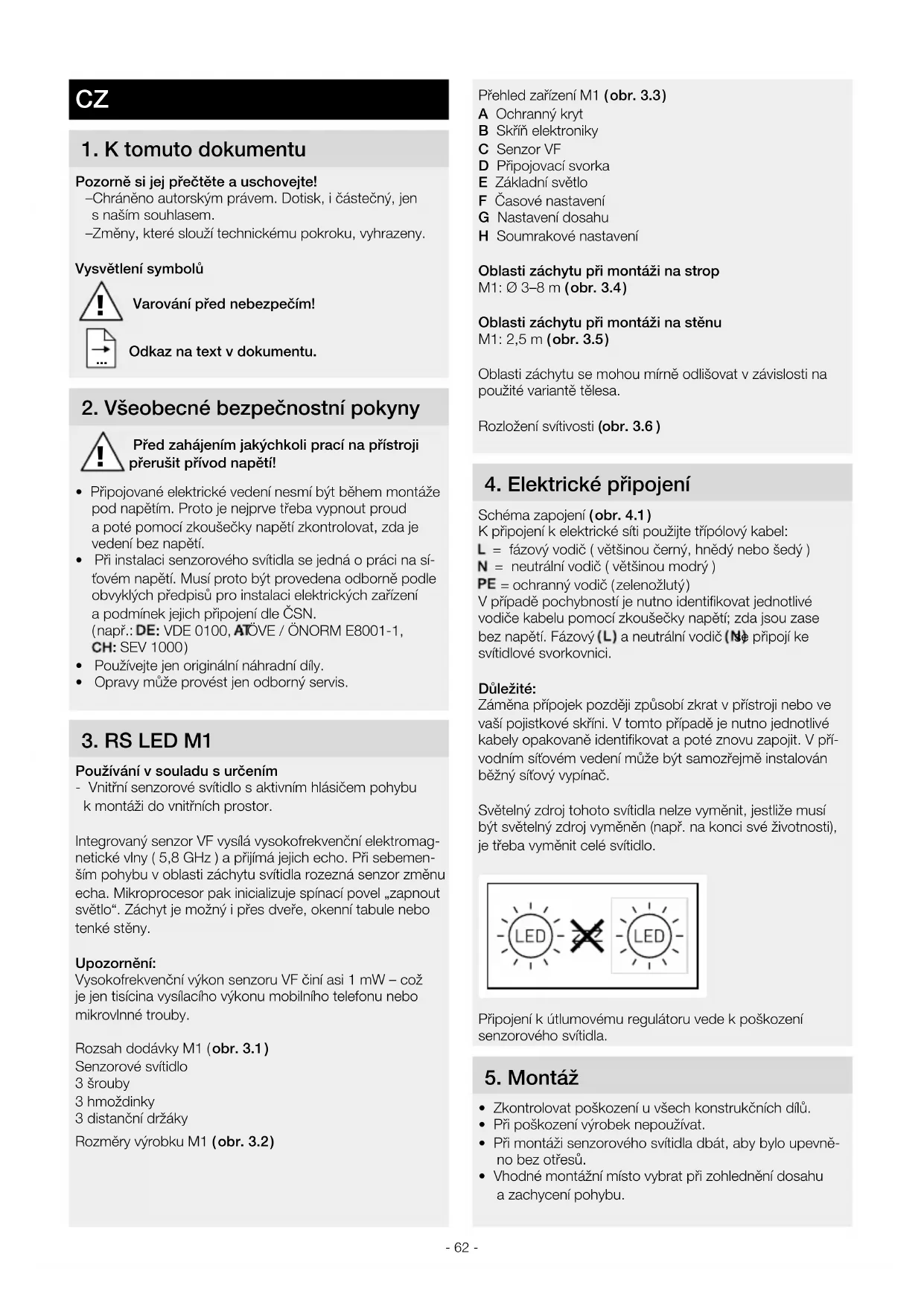

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

-Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.

-Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
• Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.
  (např.: DE: VDE 0100, ATOVE / ÖNORM E8001-1, CH: SEV 1000)
• Používejte jen originální náhradní díly.
• Opravy může provést jen odborný servis.

3. RS LED M1

Používání v souladu s určením

- Vnitřní senzorové svítidlo s aktivním hlásičem pohybu k montáži do vnitřních prostor.

Integrovaný senzor VF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu v oblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny.

Upozornění:

Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

Rozsah dodávky M1 (obr. 3.1)

Senzorové svítidlo

3 šrouby

3 hmoždinky

3 distanční držáky

Rozměry výrobku M1 (obr. 3.2)

Přehled zařízení M1 (obr. 3.3)

A Ochranný kryt
B Skřín elektroniky
C Senzor VF
D Připojovací svorka
E Základní světlo
F Časové nastavení
G Nastavení dosahu
H Soumrakové nastavení

Oblasti záchytu při montáži na strop

Oblasti záchytu při montáži na stěnu

M1: 2,5 m (obr. 3.5)

Oblasti záchytu se mohou mírně odlišovat v závislosti na použité variantě tělesa.

Rozložení svítivosti (obr. 3.6)

4. Elektrické připojení

Schéma zapojení (obr. 4.1)

K připojení k elektrické síti použijte třípólový kabel:

L = fázový vodič ( většinou černý, hnědý nebo šedý )

N = neutrální vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a neutrální vodič (N) ne připojí ke svítidlové svorkovnici.

Důležité:

Záměna přípojek později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač.

Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

LED LED

Připojení k útlumovému regulátoru vede k poškození senzorového svítidla.

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otřesů.
• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu.

Postup při montáži

• Vypnout napájení elektrickým proudem (obr. 4.1)
• Vyznačit otvory k vrtání (obr. 5.1)
• Vyvrtat otvory a vložit hmoždinky (obr. 5.2)
- Montáž u síťového přívodního vedení pod omítkou (obr. 5.3)
- Montáž u síťového přívodního vedení na omítku (obr. 5.4)
- Připojit připojovací kabel (obr. 5.5)
- Zapnout napájení elektrickým proudem (obr. 5.7)
• Provést nastavení (obr. 5.6)
- Nastavení → "6. Funkce"
• Nasazení ochranného krytu (obr. 5.7)

6. Funkce

Nastavení z výroby:

Časové nastavení: 5 sekund

Nastavení dosahu: M1: max. 8 m

Soumrakové nastavení: 2 000 lx

Základní světlo: VYP

Po kompletní montáži tělesa a připojení k síti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění do provozu sítovým vypínačem se svítidlo pro dobu fáze měření po 10 sekundách vypne a následovně je aktivní pro senzorový provoz. Opětovné stisknutí sítového vypínače není potřebné.

Funkce otočného regulátoru (obr. 6.1)

Časové nastavení ( doba doběhu ) ( obr. 6.1/F)

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 sekund do max. 15 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.

Upozornění:

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo.

K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Nastavení dosahu (citlivost) (obr. 6.1/G)

Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5 m vyplyne jako oblast záchytu.

-Otočný regulátor nastavený na „maximální“ = max. dosah (M1: 8 m)

-Otočný regulátor nastavený na „minimální“ = min. dosah (M1: 2,50 m)

Soumrakové nastavení ( prahová reakční hodnota ) (obr. 6.1/F)

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí asi 2 až 2 000 lx.

-Otočný regulátor nastavený na 🌿= provoz za denního světla ( nezávisle na jasu )

-Otočný regulátor nastavený na = soumrakový provoz (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na

Funkce základního osvětlení (obr. 6.1/E)

Funkce základního světla umožňuje osvětlení se světelným výkonem asi 10 %, jestliže je dosaženo nastaveného jasu. Při pohybu v oblasti záchytu bude po nastavenou dobu svítit světlo se 100 % jasem.

Po uplynutí nastavené doby světlo úplně zhasne. Pokud by stále ještě mělo být dosaženo nastaveného jasu, základní světlo se zase zapne.

-Otočný regulátor nastavený na = základní světlo ZAP

-Otočný regulátor nastavený na 0 = základní světlo VYP Základní světlo je zapnuté, jestliže není dosaženo prahu světelnosti. U aktivního provozu za denního světla je základní světlo vždy zapnuté.

Základní světlo se každou hodinu vypne ke změření jasu prostředí. Po krátké době se základní světlo zase zapne.

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce:

Provoz trvalého osvětlení (obr. 6.2)

1) Zapnutí trvalého osvětlení:

vypínač 2× vyp. a zap. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.

2) Vypnutí trvalého osvětlení:

vypínač 1× vyp. a zap. Svítidlo zhasne, popř. přejde do senzorového provozu.

Důležité:

Spínání musí být provedeno v rozmezí od 0,2 do 1 sekundy.

7. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU

V souladu s platnou evropskou směrnici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

Důležité: Provozní přístroj nelze vyměnit.

230V LED

8. Prohlášení o shodě

Tímto společnost STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení RS LED M1 odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de

9. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapřičiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapřičiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

1. Technické parametry

Rozměry (v × š × h) M1: 200 × 200 × 53 mm

Sítové napětí 220–240 V, 50/60 Hz

Příkon (P _on ) 8,80 W

Světelný tok * M1: 759 lm

Efektivnost M1: 86 lm/W

Standby senzor (P _sb ) 0,39 W

Sítový proud 46,50 mA AC

Účiník 0,93

Barevná teplota 3 000 K (teplá bílá)

Index reprodukce barev R _a = 83

Průměrná jmenovitá životnost L70B50 při 25 °C: >60 000 hod.

Konzistence barev SDCM počáteční hodnota: 3

Rozložení svítivosti

Technika VF 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb)

Úhel záchytu 360° s úhlem otevření 160°

Vysílací výkon asi 1 mW

Dosah záchytu ∅ 3–8 m

Časové nastavení 5 s – 15 min

Soumrakové nastavení 2–2 000 lx

Základní světlo 10 %

Krytí IP20

Třída ochrany II

Teplota prostředí -10 až +40 °C

Třída energetické účinnosti Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.

11. Provozní poruchy

Porucha Příčina Náprava

Senzorové svítidlo bez napětí	■ Pojistka zareagovala, reflektor není zapnu-tý, přerušené vedení■ Zkrat v přívodním síťovém vedení■ Eventuálně vypnutý stávající síťový vypínač	■ Zapnout, vyměnit pojistku; zapnout síťo-vý vypínač, zkontrolovat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení■ Zapnout síťový vypínač
Senzorové svítidlo nezapíná	■ Zvoleno nesprávné soumrakové nastavení■ Sítový vypínač v poloze VYPNUTO■ Pojistka zareagovala	■ Znovu nastavit■ Zapnout■ Zapnout, vyměnit pojistku; popř. zkont-rolovat připojení
Senzorové svítidlo nevypíná	■ Trvalý pohyb v oblasti záchytu	■ Zkontrolovat oblast
Senzorové svítidlo zapíná bez patr-ného pohybu	■ Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybu■ K pohybu došlo, ale nebyl rozeznán pozorovatelem ( pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd.)	■ Pevně namontovat těleso■ Zkontrolovat oblast
Senzorové svítidlo při pohybu nezapíná	■ K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu■ Zvoleno nesprávné soumrakové nastavení	■ Zkontrolovat oblast■ Znovu nastavit
