| Tipo di prodotto | Apparecchio da interno con rilevatore di movimento HF |
| Dimensioni (A × L × P) | 200 × 200 × 53 mm |
| Alimentazione | 220–240 V, 50/60 Hz |
| Potenza assorbita (Pon) | 8,80 W |
| Flusso luminoso | 759 lm |
| Temperatura di colore | 3 000 K (bianco caldo) |
| Indice di resa cromatica (IRC) | 83 |
| Durata media | >60 000 h (L70B50 a 25 °C) |
| Angolo di rilevamento | 360° con apertura angolare di 160° |
| Portata del rilevatore | ∅ 3–8 m |
| Temporizzazione | Da 5 s a 15 min |
| Soglia di attivazione | Da 2 a 2 000 lx |
| Illuminazione di cortesia | 10 % della potenza nominale |
| Grado di protezione | IP20 |
| Classe di protezione | II |
| Classe di efficienza energetica | F |
| Tecnologia di rilevamento | HF 5,8 GHz (stabilizzato in temperatura) |
| Potenza di emissione HF | ~1 mW |
| Funzioni principali | Rilevamento di movimento, funzionamento forzato, illuminazione di cortesia |
| Contenuto della confezione | Apparecchio, 3 viti, 3 tasselli, 3 distanziatori |
| Impostazioni | Temporizzazione, portata, soglia di attivazione, illuminazione di cortesia |
| Sicurezza | Spegnere l'alimentazione prima dell'intervento; installazione conforme alla norma NF C-15100 |
| Manutenzione | La sorgente luminosa non può essere sostituita; sostituire l'intero apparecchio in caso di difetto |
| Garanzia del produttore | 36 mesi dalla data di acquisto |
Domande frequenti - RS LED D1 STEINEL
Domande degli utenti su RS LED D1 STEINEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale RS LED D1 - STEINEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RS LED D1 del marchio STEINEL.
MANUALE UTENTE RS LED D1 STEINEL

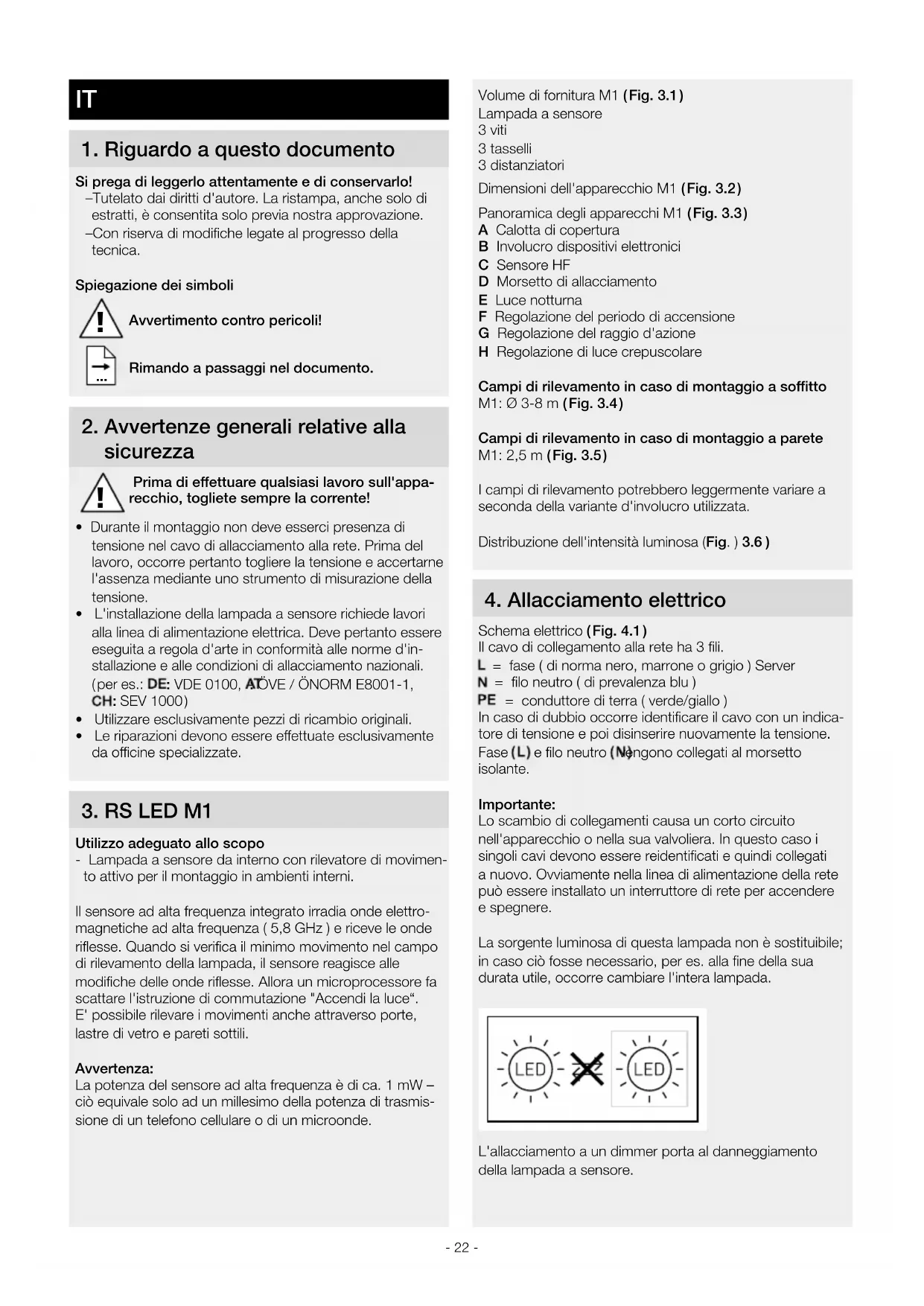

1. Riguardo a questo documento
Si prega di leggerlo attentamente e di conservarlo!
-Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. -Con riserva di modifiche legate al progresso della tecnica.
Spiegazione dei simboli
Avvertimento contro pericoli!
Rimando a passaggi nel documento.
2. Avvertenze generali relative alla sicurezza
Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!
- Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
- L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es.: DE: VDE 0100, ATÖVE / ÖNORM E8001-1, CH: SEV 1000)
- Utilizzare esclusivamente pezzi di ricambio originali.
- Le riparazioni devono essere effettuate esclusivamente da officine specializzate.
3. RS LED M1
Utilizzo adeguato allo scopo
- Lampada a sensore da interno con rilevatore di movimento attivo per il montaggio in ambienti interni.
Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.
Avvertenza:
La potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.
Volume di fornitura M1 (Fig. 3.1)
Lampada a sensore
3 viti
3 tasselli
3 distanziatori
Dimensioni dell'apparecchio M1 (Fig. 3.2)
Panoramica degli apparecchi M1 (Fig. 3.3)
A Calotta di copertura
B Involucro dispositivi elettronici
C Sensore HF
D Morsetto di allacciamento
E Luce notturna
F Regolazione del periodo di accensione
G Regolazione del raggio d'azione
H Regolazione di luce crepuscolare
Campi di rilevamento in caso di montaggio a soffitto M1: ∅ 3-8 m (Fig. 3.4)
Campi di rilevamento in caso di montaggio a parete M1: 2,5 m (Fig. 3.5)
I campi di rilevamento potrebbero leggermente variare a seconda della variante d'involucro utilizzata.
Distribuzione dell'intensità luminosa (Fig. ) 3.6)
4. Allacciamento elettrico
Schema elettrico (Fig. 4.1)
Il cavo di collegamento alla rete ha 3 fili.
L = fase ( di norma nero, marrone o grigio ) Server
N = filo neutro ( di prevalenza blu )
PE = conduttore di terra (verde/giallo)
In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo neutro (N)engono collegati al morsetto isolante.
Importante:
Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.
La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.
5. Montaggio
- Controllare tutti i componenti per verificare se presenta-no danneggiamenti.
- In caso di danni non mettere in funzione il prodotto.
- Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
- Scegliere un luogo di montaggio adeguato tenendo con- to del raggio d'azione e del rilevamento del movimento.
Fasi di montaggio
• Staccare l'alimentazione di corrente (Fig. 4.1)
- Segnare i punti in cui si effettueranno i fori (Fig. 5.1)
- Effettuare i fori e inserire i tasselli (Fig. 5.2)
- Montaggio nel caso di conduttore incassato (Fig. 5.3)
- Montaggio nel caso di conduttore in superficie (Fig. 5.4)
• Collegare il cavo di allacciamento (Fig. 5.5)
- Attivare l'alimentazione di corrente (Fig. 5.7)
• Effettuare le dovute regolazioni (Fig. 5.6)
- Impostazioni → "6. Funzionamento"
• Applicazione della calotta di copertura (Fig. 5.7)
6. Funzionamento
Impostazioni da parte del costruttore:
Regolazione del periodo
di accensione: 5 secondi
Regolazione del raggio d'azione: M1: max. 8 m
Regolazione di luce crepuscolare: 2.000 Lux
Luce notturna: OFF
Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. In caso di messa in funzione manualmente mediante l'interruttore di rete, la lampada si spegne dopo 10 secondi per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore di rete.
Funzionamento del regolatore (Fig. 6.1)
Regolazione del periodo di accensione
(tempo di accensione) (Fig. 6.1/F)
Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca.
5 secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.
Avvertenza:
Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.
Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.
Regolazione del raggio d'azione (sensibilità) (Fig. 6.1/G)
Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,5 m di altezza.
-Regolatore impostato su max.=
-raggio d'azione massimo(M1: 8 m)
-Regolatore impostato su min. =
raggio d'azione minimo(M1: 2,50 m)
Regolazione luce crepuscolare (soglia d'intervento) (Fig. 6.1/F)
La soglia d'intervento della lampada desiderata può essere impostata con regolazione continua tra ca. 2 e 2000 Lux.
-Regolatore impostato su funzionamento con luce diurna (indipendentemente dalla luminosità)
-Regolatore impostato su funzionamento con luce crepuscolare (ca. 2 Lux)
Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su ✉.
Funzione luce notturna (Fig. 6.1/E)
La funzione luce notturna consente un'illuminazione con ca. il 10% della potenza luminosa quando viene raggiunto il valore di luminosità impostato.
Quando si verifica un movimento nel campo di rilevamento, la luce viene accesa con una luminosità del 100% per la durata impostata.
Alla scadenza della durata impostata la luce si spegne completamente. Qualora il valore di luminosità impostato continuasse a non essere raggiunto, si riaccende la luce di base.
- Regolatore impostato su = luce notturna ON
-Regolatore impostato su 0 = luce notturna OFF
La luce notturna è accesa quando la luminosità scende al di sotto della soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa.
La luce notturna si spegne ogni ora per misurare la luminosità dell'ambiente. Dopo breve tempo la luce notturna si riaccende.
Funzionamento con luce continua
Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:
Funzionamento a luce continua (Fig. 6.2)
1) Accensione della luce continua:
Interruttore 2 x OFF e ON. La lampada viene imposta-ta su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.
2) Spegnimento della luce continua
Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore.
Importante:
I comandi devono essere eseguiti entro 0,2 - 1 secondo.
7. Smaltimento
Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.
Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!
Solo per paesi UE:
Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.
Importante: l'apparecchio non è sostituibile.
8. Dichiarazione di conformità
La STEINEL Vertrieb GmbH dichiara che il tipo di impianto radio RS LED M1 risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it
9. Garanzia del produttore
Questo prodotto STEINEL è costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.
La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.
Centro assistenza riparazioni:
Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.
3 ANNI DI GARANZIA DEL PRODUTTORE
10. Dati tecnici
Tensione di rete 220-240 V, 50/60 Hz
Potenza assorbita ( P_on ) 8,80 W
Flusso luminoso * M1: 759 lm
Efficienza M1: 86 lm/W
Standby sensore ( P_sb ) 0,39 W
Corrente di rete 46,50 mA AC
Fattore potenza 0,93
Temperatura del colore 3.000 K (bianco caldo)
Indice di resa cromatica R a = 83
Durata utile media misurata L70B50 a 25°C: >60.000 ore
Consistenza del colore SDCM Valore iniziale: 3
Distribuzione dell'intensità luminosa
Tecnica ad alta frequenza 5,8 GHz (reagisce ai minimi movimenti indipendentemente dalla temperatura)
Angolo di rilevamento 360° con 160° angolo di apertura
Potenza di trasmissione ca. 1 mW
| Raggio d'azione del rilevamento ∅ 3-8 m | |
| Regolazione del periodo di accensione 5 s - 15 min | |
| Regolazione crepuscolare 2-2.000 Lux | |
| Luce notturna 10 % | |
| Grado di protezione IP20 | |
| Classe di protezione II | |
| Temperatura ambiente da -10 a +40 °C | |
| Classe di efficienza energetica | Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "F". |
- Disturbi di funzionamento
| Guasto Causa Rimedio | ||
| Lampada a sensore priva di tensione | ■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito nel cavo di collegamento alla rete■ Eventuale interruttore di rete spento | ■ Attivare o sostituire il fusibile; accen- dere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti■ Accendere l'interruttore di rete |
| La lampada a sensore non si accende | ■ La regolazione di luce crepuscolare scel- ta è sbagliata■ Interruttore principale su OFF■ Il fusibile è intervenuto | ■ Eseguire una nuova impostazione■ Accendere■ Attivare o sostituire il fusibile; all'occor- renza controllare l'allacciamento |
| La lampada a sensore non si spegne | ■ Movimento continuo nel campo di rilevamento | ■ Controllare il campo |
| La lampada con sensore intervie- ne senza che si sia verificato un movimento sensibile | ■ La lampada non è fissata in modo tale che non si muova■ Si è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.) | ■ Montare l'involucro in modo che sia ben fisso■ Controllare il campo |
| La lampada con sensore non si accende nonostante si sia verifica- to un movimento | ■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al mas- simo i guasti, oppure il campo di rileva- mento impostato è troppo ridotto■ La regolazione di luce crepuscolare scel- ta è sbagliata | ■ Controllare il campo■ Eseguire una nuova impostazione |
