Produkta veids	Iekštelpu apgaismojums ar HF kustības detektoru
Izmēri (A × P × D)	200 × 200 × 53 mm
Barošana	220–240 V, 50/60 Hz
Patērētā jauda (Pon)	8,80 W
Gaismas plūsma	759 lm
Krāsas temperatūra	3 000 K (balts silts)
Krāsu atveidošanas indekss (CRI)	83
Vidējais darbības ilgums	>60 000 h (L70B50 pie 25 °C)
Noteikšanas leņķis	360° ar 160° leņķi
Detektora darbības rādiuss	∅ 3–8 m
Aizkave	No 5 s līdz 15 min
Iedarbināšanas slieksnis	No 2 līdz 2000 lx
Orientācijas apgaismojums	10% no nominālās jaudas
Aizsardzības klase (IP)	IP20
Aizsardzības klase	II
Energoefektivitātes klase	F
Noteikšanas tehnoloģija	HF 5,8 GHz (temperatūras stabilizēts)
HF izstarojuma jauda	~1 mW
Galvenās funkcijas	Kustības noteikšana, piespiedu režīms, orientācijas apgaismojums
Piegādes saturs	Apgaismojums, 3 skrūves, 3 dībeļi, 3 starplikas
Iestatījumi	Aizkave, darbības rādiuss, iedarbināšanas slieksnis, orientācijas apgaismojums
Drošība	Pirms iejaukšanās atslēgt barošanu; uzstādīšana saskaņā ar NF C-15100 standartu
Apkope	Gaismas avotu nevar nomainīt; bojājuma gadījumā nomainīt visu ierīci
Ražotāja garantija	36 mēneši no iegādes datuma

Bieži uzdotie jautājumi - RS LED D1 STEINEL

Kā uzstādīt RS LED D1 apgaismojumu?

Vispirms atslēdziet elektroapgādi. Atzīmējiet un urbjiet caurumus, ievietojiet dībeļus. Atbilstoši kabeļa veidam (iegults vai virsmas) veiciet atbilstošu montāžu. Pievienojiet vadītājus (L, N, PE) spailēm, pēc tam ieslēdziet ierīci. Veiciet iestatījumus un atkārtoti uzlieciet difuzoru.

Kā noregulēt detektora darbības rādiusu?

Izmantojiet darbības rādiusa regulēšanas pogu (G). Pagriežot uz maksimālā simbola pusi, darbības rādiuss ir maksimāls (8 m). Uz minimālo pusi – tas ir samazināts (2,50 m, ja montāžas augstums ir 2,50 m).

Kā aktivizēt orientācijas apgaismojumu?

Pagrieziet orientācijas apgaismojuma regulēšanas pogu (E) pozīcijā ℃ (ieslēgts). Orientācijas apgaismojums ieslēdz apgaismojumu ar 10% jaudu, tiklīdz iestatītais gaismas slieksnis nav sasniegts. Pozīcijā 0 orientācijas apgaismojums ir izslēgts.

Ko darīt, ja apgaismojums neiedegas, neskatoties uz kustību?

Pārbaudiet iedarbināšanas sliekšņa iestatījumu (H): dienasgaismā novietojiet to uz ⚙. Pārliecinieties, vai galvenais slēdzis ir ieslēgtā pozīcijā un drošinātājs nav izdedzis. Pārbaudiet arī, vai noteikšanas zona ir pareizi noregulēta.

Ko darīt, ja apgaismojums neizslēdzas?

Nepārtraukta kustība noteikšanas zonā uztur apgaismojumu ieslēgtu. Pārbaudiet, vai nav kāds kustības avots (dzīvnieki, kustīgi objekti). Samaziniet darbības rādiusu vai aizkavi, ja nepieciešams.

Kā izmantot piespiedu režīma funkciju?

Izmantojot galveno slēdzi uz barošanas kabeļa, 2 reizes pārslēdziet slēdzi IZSLĒGTS, tad IESLĒGTS (0,2 līdz 1 sekundes laikā), lai ieslēgtu piespiedu režīmu uz 4 stundām. Lai to apturētu, veiciet 1 reizi IZSLĒGTS, tad IESLĒGTS.

Kāda ir šī produkta garantija?

STEINEL sniedz 36 mēnešu garantiju no iegādes datuma pret materiāla vai konstrukcijas defektiem. Nodiluma daļas un nepareizas lietošanas radīti bojājumi nav iekļauti. Lai izmantotu garantiju, atgrieziet ierīci neizjauktu kopā ar pirkuma apliecinājumu.

Kā tīrīt RS LED D1 apgaismojumu?

Pirms tīrīšanas atslēdziet elektroapgādi. Notīriet difuzoru ar mīkstu, sausu drānu. Neizmantojiet abrazīvus tīrīšanas līdzekļus vai šķīdinātājus. Izvairieties no mitruma iekļūšanas.

Vai es pats varu nomainīt LED?

Nē, gaismas avots nav nomaināms. Bojājuma gadījumā (piemēram, izdegusi LED) jāmaina viss apgaismojums. Sazinieties ar pēcpārdošanas servisu.

Kāds ir detektora maksimālais darbības rādiuss?

Maksimālais darbības rādiuss ir 8 m diametrā (∅), ja pie griestiem montēts 2,50 m augstumā. To var regulēt no 3 līdz 8 m ar regulēšanas pogu.

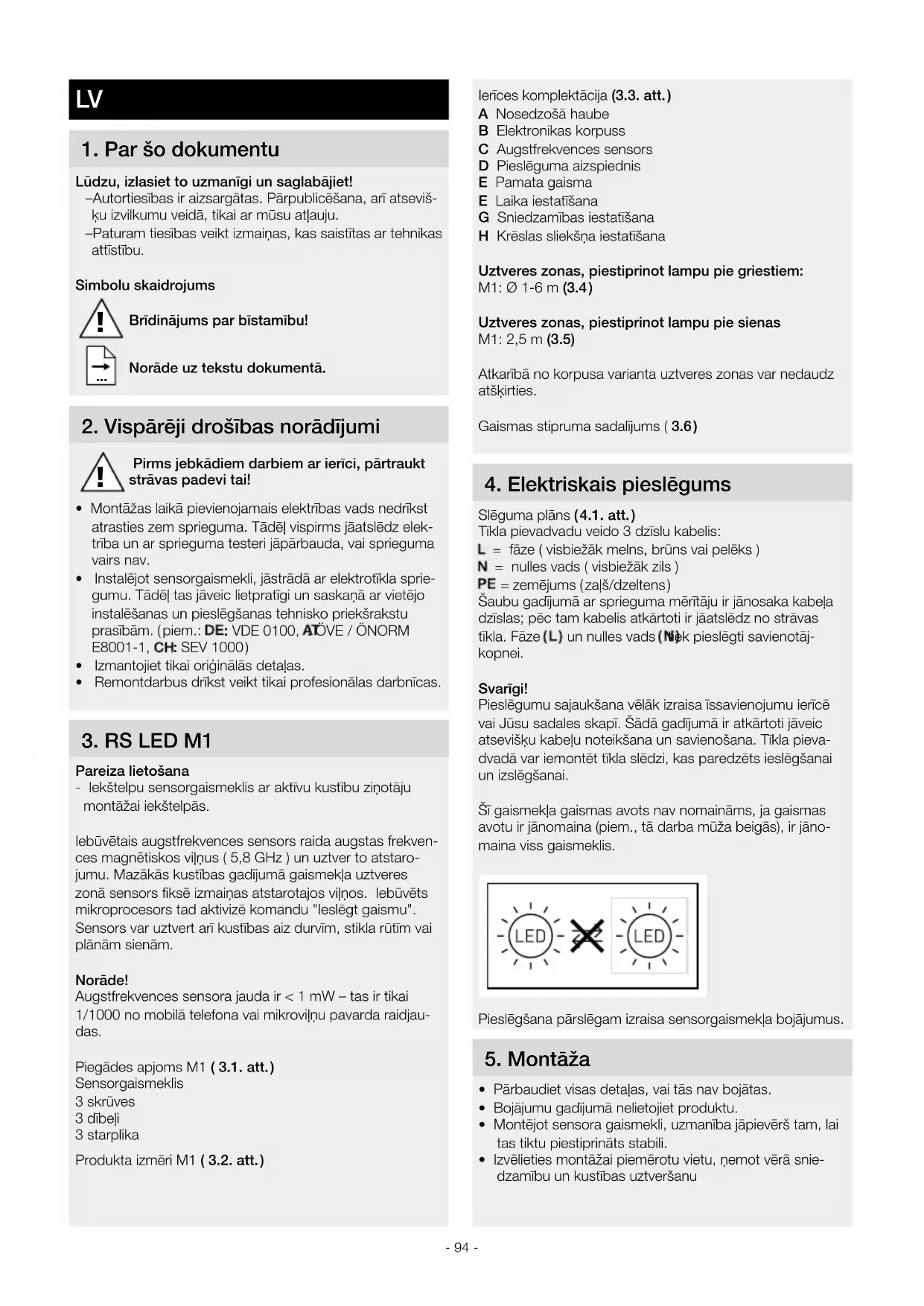

LIETOŠANAS INSTRUKCIJA RS LED D1 STEINEL

Brīvības gatve 195-16

LV-1039 Rīga

Tel.: [phone]

www.ambergs.lv

BG ТАШЕВ-ГАЛВИНГООД

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

-Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

-Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrikst atrasties zem sprieguma. Tādēl vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
• Instalējot sensorgaismekli, jāstrādā ar elektrotikla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem.: DE: VDE 0100, ATOVE / ÖNORM E8001-1, CH: SEV 1000)
• Izmantojiet tikai oriğinālās detalas.
• Remontdarbus dríkst veikt tikai profesionālas darbnīcas.

3. RS LED M1

Pareiza lietošana

- lekštelpu sensorgaismeklis ar aktīvu kustību ziņotāju montāžai iekštelpās.

lebūvētais augstfrekvences sensors raida augstas frekven- ces magnētiskos vilņus (5,8 GHz) un uztver to atstaro- jumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmainas atstarotajos vilņos. lebūvēts mikroprocesors tad aktivizē komandu "leslēgt gaismu". Sensors var uztvert ari kustības aiz durvīm, stikla rūtīm vai plānām sienām.

Norāde!

Augustfrekvences sensora jauda ir < 1 mW – tas ir tikai 1/1000 no mobilā telefona vai mikrovilņu pavarda raidjau-das.

Piegādes apjoms M1 (3.1. att.)

Sensorgaismeklis

3 skrūves

3 dibeli

3 starplika

Produkta izmēri M1 (3.2. att.)

lerīces komplektācija (3.3. att.)

A Nosedzošā haube
B Elektronikas korpuss
C Augstfrekvences sensors
D Pieslēguma aizspiednis
E Pamata gaisma
E Laika iestatīšana
G Sniedzamības iestatīšana
H Krēslas sliekšna iestatīšana

Uztveres zonas, piestiprinot lampu pie griestiem: M1: ∅ 1-6 m (3.4)

Uztveres zonas, piestiprinot lampu pie sienas M1: 2,5 m (3.5)

Atkaribā no korpusa varianta uztveres zonas var nedaudz atškirties.

Gaismas stipruma sadalijums (3.6)

4. Elektriskais pieslēgums

Slēguma plāns (4.1. att.)

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (visbiežāk melns, brūns vai pelēks)

N = nulles vads (visbiežāk zils)

PE = zemējums (za|š/dzeltens)

Šaubu gadijumā ar sprieguma mēritāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tikla. Fāze (L) un nulles vads (Nek pieslēgti savienotājkopnei.

Svarigi!

Pieslēgumu sajaukšana vēlāk izraisa īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana. Tīkla pieva- dvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

LED LED

Pieslēgšana pārslēgam izraisa sensorgaismekļa bojājumus.

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.
• Bojājumu gadījumā nelietojiet produktu.
• Montējot sensora gaismekli, uzmanība jāpievērš tam, lai tas tiktu piestiprināts stabili.
• Izvelieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu

Montāžas soli

• Atslēdziet elektrības apgādi (4.1)
• Atzīmējiet urbuma vietas (5.1)
• Izurbiet caurumus un ievietojiet dībelus (5.2)
  • Montāža ar zemapmetuma pievadu (5.3)
  • Montāža ar virsapmetuma pievadu (5.4)
  • Pievienojiet pieslēguma kabeli (5.5)
  • leslēdziet elektrības apgādi (5.7)
  • Veiciet iestatīšanu (5.6)
• lestatijumi → "6. Funkcijas"
  • Uzlieciet nosedzošo haubi (5.7)

6. Funkcijas

Rūpnīcas iestatījumi:

Laika iestatijums: 5 sekundes

Darbības rādiusa izvēle: M1: maks. 8 m

Krēslas iestatījums: 2000 luksi

Pamata gaisma: IZSL.

Pēc tam, kad ir uzmontēts korpuss un ir veikts tikla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot tikla slēdzi, gaismeklis ieslēgšanās fāzē izslēdzas pēc 10 s un pēc tam ir aktīvs sensora darbībai. Atkārtota tikla slēdža izmantošana nav vajadzīga.

Funkciju iestatijumu regulators (6.1. att.)

Laika iestatijums (pēcdarbības laiks) (6.1./F att.)

Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.

Norāde:

Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu.

lestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Sniedzamības iestatījums ( jūtīgums ) ( 6.1./G att.)

Ar jēdzienu „sniedzamība“ tiek saprasts aplveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,50 m augstumā.

-lestatīšanas slēdzis maks. = maksimālā sniedzamība (M1: 8 m)

-lestatišanas slēdzis min. = minimālā sniedzamība (M1: 2,50 m)

Krēslas sliekšņa iestatīšana (reakcijas slieksnis) (6.1./F att.)

Vēlamo reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 2000 luksiem.

-lestatišnas slēdzis iestatīts uz 🌿 dienasgaismas režims ( atkarībā no apgaismojuma ) -lestatišanas slēdzis iestatīts uz Ⓕ = aptumšošanas režims ( apm. 2 luksi )

Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

Bāzes gaismas funkcija (6.1/E)

Bāzes gaismas funkcija piedāvā apgaismojumu ar aptuveni 10% apgaismojuma jaudas, ja tiek sasniegta iestatītā gaišuma vērtība.

Kustības gadījumā uztveres zonā gaisma tiek ieslēgta uz iestatīto laiku ar 100% gaismas jaudu.

Pēc iestatītā laika beigām gaisma pilnībā izslēdzas.

Ja iestatītā gaišuma vērtba joprojām nav sasniegta, pamata gaisma atkal tiek ieslēgta.

-lestatijumu regulators uz = pamata gaisma IESL.
-lestatijumu regulators uz 0 = pamata gaisma IZSL

Bāzes gaisma ir IESL., kad gaišuma slieksnis tiek pārkāpts. Aktivēta dienas režīma gadījumā, pamata gaisma vienmēr ir IESL.

Pamata gaisma izslēdzas ik stundu, lai izmērītu apkārtējās telpas gaišumu. Pēc neilga laika pamata gaisma atkal ieslēdzas.

llgstošas gaismas funkcija

Ja tikla pievadā tiek instalēts lternatīvs tikla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespēja-mas šādas funkcijas:

llgstoša apgaismojuma režīms (6.2. att.)

1 ) leslēgt ilgstošo apgaismojumu:

Slēdzis 2 × IZSL. unn IESL. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režimā. Beigās gaismeklis automātiski atkal pāriet uz sensora režimu.

2) Izslēgt ilgstošo apgaismojumu:

Slēdzis 1 × IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režimā.

Svarīgi!

Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

7. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

8. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH paziņo, ka radioiekārta (RS LED M1) atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēšam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmainų pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

1. Tehniskie dati

Izmēri (A x P x Dz) M1: 200 × 200 × 53 mm

Elektrotīkla spriegums 220-240 V, 50/60 Hz

Jaudas patērinš (Pon) 8,80 W

Gaismas plūsma * M1: 759 lm

Efektivitāte M1: 86 lm/W

Standby sensors (Psb) 0,39 W

Elektroenerģija 46,50 mA AC

Jaudas faktors 0,93

Krāsas temperatūra 3 000 K (silti balta gaisma)

Krāsas attēlošanas indekss R a = 83

Vidējs dzīves ilgums L70B50 pie 25°C: >60 000 h

Krāsas konstistence SDCM Sākuma vērtība: 3

Augustfrekvences tehnika	5,8 GHz (neatkarīgi no temperatūras reagē uz vismazāko kustību)
Uztveres leņķis	360°, ar 160° lielu atveres leņķi
Raidjauda	apmēram - 1 mW
Uztveres sniedzamība ∅ 3-8 m
Laika iestatīšana	5 s - 15 min
Krēslas sliekšņa iestatījums	2-2 000 luksi
Pamata gaisma	10 %
Aizsardzības veids IP20
Aizsargklase	II
Apkārtējā temperatūra	-10 līdz +40 °C
Enerģijas efektivitātes klase Šai precei ir gaismas avots ar "F" enerģijas efektivitātes klasi

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Sensorgaismeklim netiek pievadīta strāva	■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums tīkla pievadvadā■ lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots	■ leslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Jāpārbauda pieslēgumi■ Jāieslēdz tīkla slēdzis
Sensorgaismeklis neieslēdzas	■ Krēslas sliekšņa iestatījums izvēlēts nepareizi■ IZSLĒGTS tīkla slēdzis■ Drošinātājs ir izslēdzies	■ lestatiet no jauna■ Jāieslēdz■ leslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu
Sensorgaismeklis neizslēdzas	■ Nepārtraukta kustība uztveres laukā	■ Pārbaudiet uztveres zonu
Sensorgaismeklis ieslēdzas bez acīmredzama iemesla	■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām■ Kustība ir bijusi, bet sensors to nav at- pazinis ( kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.)	■ Stingri uzmontējiet korpusu■ Pārbaudiet uztveres zonu
Sensorgaismeklis neieslēdzas, neskatoties uz kustību	■ Lai samazinātu traucējumus, ātras kus- tības netiek uztvertas, vai arī ir uzstādīts pārāk mazs uztveres lauks■ Krēslas sliekšņa iestatījums izvēlēts nepareizi	■ Pārbaudiet uztveres zonu■ lestatiet no jauna
