Produkto tipas	Vidinis šviestuvas su judesio detektoriumi (HF)
Matmenys (A × P × G)	200 × 200 × 53 mm
Maitinimas	220–240 V, 50/60 Hz
Sunaudojama galia (Pon)	8,80 W
Šviesos srautas	759 lm
Spalvos temperatūra	3 000 K (šilta balta)
Spalvų perteikimo indeksas (CRI)	83
Vidutinis tarnavimo laikas	>60 000 h (L70B50, 25 °C)
Aptikimo kampas	360° su 160° kampu
Aptikimo nuotolis	∅ 3–8 m
Uždelsimo laikas	Nuo 5 s iki 15 min
Įjungimo slenkstis	Nuo 2 iki 2 000 lx
Budėjimo apšvietimas	10 % vardinės galios
Apsaugos klasė	IP20
Apsaugos klasė	II
Energijos efektyvumo klasė	F
Aptikimo technologija	HF 5,8 GHz (temperatūros stabilizavimas)
HF siuntimo galia	~1 mW
Pagrindinės funkcijos	Judesio aptikimas, priverstinis įjungimas, budėjimo apšvietimas
Pristatymo turinys	Šviestuvas, 3 varžtai, 3 kaiščiai, 3 tarpinės
Nustatymai	Uždelsimo laikas, nuotolis, įjungimo slenkstis, budėjimo apšvietimas
Saugumas	Prieš montavimą išjunkite maitinimą; montavimas pagal NF C-15100 standartą
Priežiūra	Šviesos šaltinio pakeisti negalima; gedimo atveju keičiamas visas šviestuvas
Gamintojo garantija	36 mėnesiai nuo pirkimo datos

Dažnai užduodami klausimai - RS LED D1 STEINEL

Kaip sumontuoti šviestuvą RS LED D1?

Pirmiausia išjunkite maitinimą. Pažymėkite ir išgręžkite skyles, įstatykite kaiščius. Pagal kabelio tipą (įleidžiamas arba išorinis) atlikite atitinkamą montavimą. Prijunkite laidus (L, N, PE) prie gnybtų, tada įjunkite maitinimą. Atlikite nustatymus ir uždėkite difuzorių atgal.

Kaip sureguliuoti aptikimo nuotolį?

Naudokite nuotolio reguliavimo mygtuką (G). Sukant į didžiausio simbolio pusę, nuotolis yra didžiausias (8 m). Į mažiausio pusę – sumažėja (2,50 m, kai montavimo aukštis 2,50 m).

Kaip įjungti budėjimo apšvietimą?

Nustatykite budėjimo apšvietimo reguliavimo mygtuką (E) į ℃ (įjungta) padėtį. Tada budėjimo apšvietimas įjungia apšvietimą 10 % galios, kai nustatyta šviesumo riba nepasiekiama. 0 padėtyje budėjimo apšvietimas išjungtas.

Ką daryti, jei šviestuvas neužsidega net judant?

Patikrinkite įjungimo slenksčio nustatymą (H): dienos šviesoje nustatykite jį į ⚙. Įsitikinkite, kad pagrindinis jungiklis yra įjungimo padėtyje ir saugiklis neišdegė. Taip pat patikrinkite, ar tinkamai nustatyta aptikimo zona.

Ką daryti, jei šviestuvas neišsijungia?

Nuolatinis judėjimas aptikimo zonoje palieka apšvietimą įjungtą. Patikrinkite, ar nėra judesio šaltinių (gyvūnų, judančių objektų). Jei reikia, sumažinkite nuotolį arba uždelsimo laiką.

Kaip naudoti priverstinio įjungimo funkciją?

Turint pagrindinį jungiklį ant maitinimo kabelio, du kartus perjunkite jungiklį į IŠJUNGTA, tada ĮJUNGTA (per 0,2–1 sekundę), kad įjungtumėte priverstinį įjungimą 4 valandoms. Norėdami sustabdyti, vieną kartą perjunkite į IŠJUNGTA, tada ĮJUNGTA.

Kokia šio gaminio garantija?

STEINEL suteikia 36 mėnesių garantiją nuo pirkimo datos nuo medžiagos ar gamybos defektų. Susidėvinčios dalys ir žala dėl netinkamo naudojimo neįtraukiami. Norėdami pasinaudoti garantija, grąžinkite neišardytą prietaisą su pirkimo įrodymu.

Kaip išvalyti šviestuvą RS LED D1?

Prieš valant, išjunkite maitinimą. Nuvalykite difuzorių minkšta, sausa šluoste. Nenaudokite abrazyvinių priemonių ar tirpiklių. Venkite drėgmės patekimo.

Ar galiu pats pakeisti LED?

Ne, šviesos šaltinio pakeisti negalima. Gedimo atveju (pvz., perdegus LED), keičiamas visas šviestuvas. Kreipkitės į techninės priežiūros tarnybą.

Koks didžiausias aptikimo nuotolis?

Didžiausias nuotolis yra 8 m skersmuo (∅) lubiniame montavime, kai aukštis 2,50 m. Jis reguliuojamas nuo 3 iki 8 m reguliavimo mygtuku.

NAUDOJIMO INSTRUKCIJA RS LED D1 STEINEL

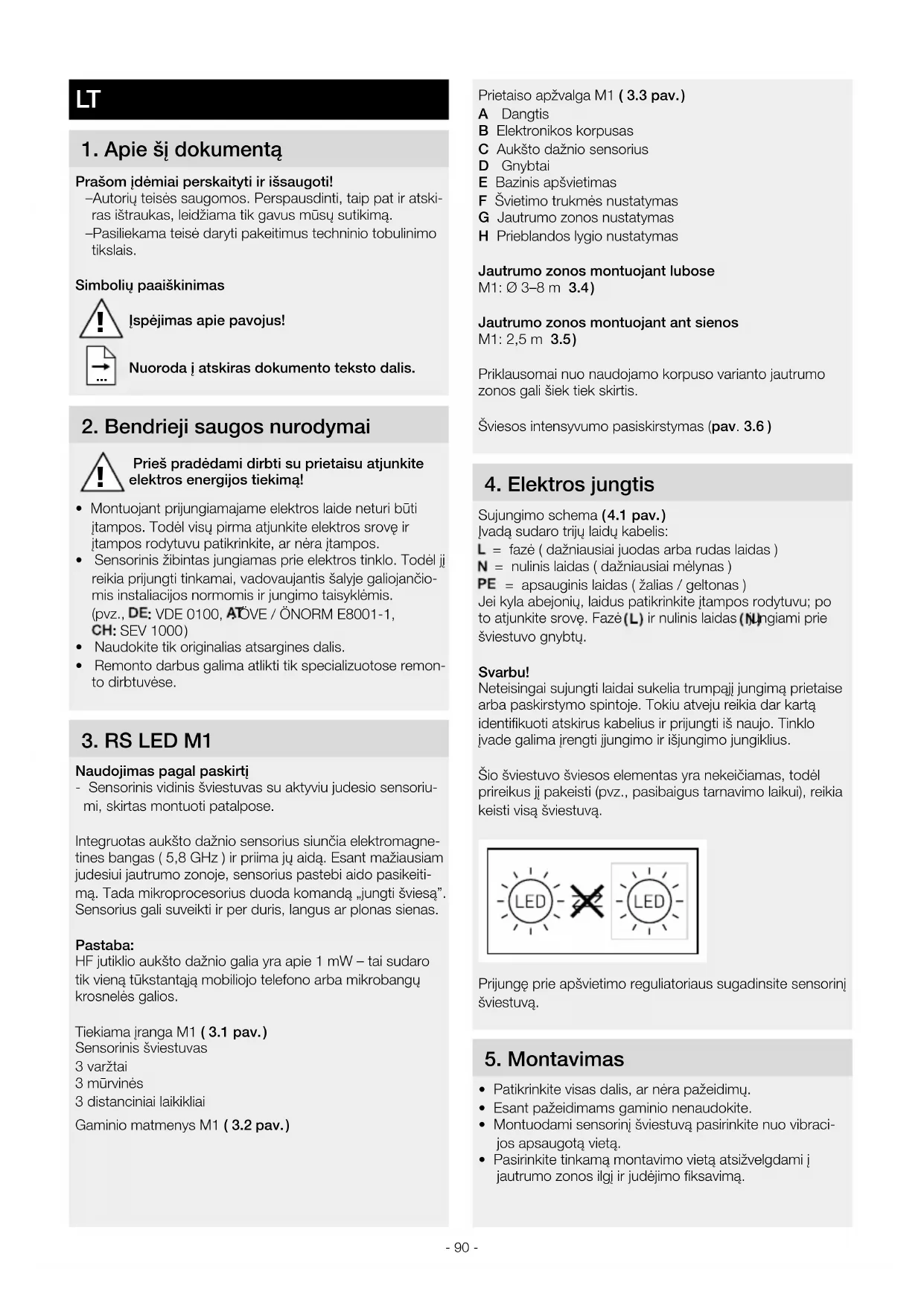

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

-Autorių teisės saugomos. Perspausdinti, taip pat ir atski-ras ištraukas, leidžiama tik gavus mūsų sutikimą.

-Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Ispėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančio-mis instaliacijos normomis ir jungimo taisyklėmis.
  (pvz., DE: VDE 0100, ATÖVE / ÖNORM E8001-1, CH: SEV 1000)
  • Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. RS LED M1

Naudojimas pagal paskirti

- Sensorinis vidinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti patalpose.

Integruotas aukšto dažnio sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti-mą. Tada mikroprocesorius duoda komanda „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas.

Pastaba:

HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantają mobiliojo telefono arba mikrobangų krosnelės galios.

Tiekiama jranga M1 (3.1 pav.)

Sensorinis šviestuvas

3 varžtai

3 mūrvinės

3 distanciniai laikikliai

Gaminio matmenys M1 (3.2 pav.)

Prietaiso apžvalga M1 (3.3 pav.)

A Dangtis
B Elektronikos korpusas
C Aukšto dažnio sensorius
D Gnybtai
E Bazinis apšvietimas
F Švietimo trukmės nustatymas
G Jautrumo zonos nustatymas
H Prieblandos lygio nustatymas

Priklausomai nuo naudojamo korpuso varianto jautrumo zonos gali šiek tiek skirtis.

Šviesos intensyvumo pasiskirstymas (pav. 3.6)

4. Elektros jungtis

Sujungimo schema (4.1 pav.)

Ivadą sudaro trijų laidų kabelis:

L = fazė ( dažniausiai juodas arba rudas laidas )

N = nulinis laidas ( dažniausiai mėlynas )

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srove. Fazė (L) ir nulinis laidas (N)ngiami prie šviestuvo gnybtų.

Svarbu!

Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įvade galima įrengti jjungimo ir išjungimo jungiklius.

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

LED LED

Prijunge prie apšvietimo reguliatoriaus sugadinsite sensorinj šviestuvą.

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vieta.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami j jautrumo zonos ilgj ir judėjimo fiksavimą.

Montavimo eiga

• Išjunkite elektros energijos tiekimą 4.1)
  • Pažymėkite gręžimo skyles 5.1)
• Išgręžkite skyles ir jkiškite kaiščius 5.2)
  • Potinkinis montavimas (pav. 5.3)
  • Virštinkinis montavimas (pav. 5.4)
• Prijunkite jungiamuosius laidus 5.5)
• Ijunkite elektros energijos tiekimą 5.7)
  • Atlikite nustatymus 5.6)
• Nustatymai → "6. Veikimas"
  • Uždėkite dangtelį (pav. 5.7)

6. Veikimas

Gamyklos nustatymas

Švietimo trukmės nustatymas: 5 s

Jautrumo zonos nustatymas: M1: maks. 8 m

Prieblandos lygio nustatymas: 2000 liuksų

Bazinis apšvietimas: IŠJ.

Pritvirtinus korpusa ir prijungus elektros kabelius, šviestuvą galima jungti. Atlikus šviestuvo prijungimą rankiniu būdu naudojantis tinklo jungikliu šviestuvas po 10 sekundžių išsijungia matavimams ir po to ji galima naudoti sensoriniu režimu. Dar kartą spausti tinklo jungiklio nebereikia.

Funkcijos nustatymo reguliatoriai (6.1 pav.)

Švietimo trukmės nustatymas

(inercinio veikimo trukmė) (6.1 pav./F)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai maždaug nuo 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.

Pastaba:

kaskart šviestuvui išsijungus naujas judesys gali būti užfik-suotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą.

Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

Jautrumo zonos ilgio nustatymas (jautrumas) (6.1 pav./G)

Jautrumo zonos ilgis – tai maždaug apskritimo formos projekcija ant žemės, kuri susiformuoja kaip jautrumo zona, kai montavimo vieta yra 2,50 m aukštyje

-Nustatymo regulatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis (M1: 8 m)
-Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis (M1: 2,50 m)

Prieblandos lygio nustatymas (suveikimo slenkstis) (6.1 pav./F)

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2000 liuksų.

-Nustatymo regulatorius ties 🌿 dienos šviesos režimas (nepriklauso nuo apšvietimo)
-Nustatymo reguliatorius ties Ⓐ= prieblandos režimas ( maždaug 2 liuksai )

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo regulatorius turi būti nustatytas ties

Bazinis apšvietimas (pav. 6.1/E)

Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10 % šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė.

Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui jjungiamas 100 %.

Pasibaigus nustatytai trukmei šviesa visiškai išsijungia.

Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl jungiamas bazinis apšvietimas.

-Nustatymo reguliatorius ties = bazinis apšvietimas IJ.

-Nustatymo reguliatorius ties 0 = bazinis apšvietimas IŠJ.

Bazinis apšvietimas yra IJUNGTAS, kai dar nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra IJUNGTAS.

Bazinis apšvietimas kas valanda išsijungia, kad pamatuotų aplinkos apšvietimo lygj. Po trumpo laiko bazinis apšvietimas vėl jsijungia.

Pastovaus švietimo funkcija

Jeigu sumontuotas pasirinktinis tinklo jungiklis, be jjungimo ir išjungimo funkciju dar galimos nurodytos toliau.

Pastovaus švietimo režimas (6.2 pav.)

1) Pastovaus švietimo jjungimas:

jungiklis 2 × IŠJ. ir IJ. Šviestuve 4 valandoms jjungiama pastovaus švietimo funkcija. Paskui automatiškai vél perjungiama i jutiklio režimą.

2) Pastovaus švietimo išjungimas:

jungiklis 1 × IŠJ. ir IJ. Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.

Svarbu!

Perjungimai turi būti atliekami 0,2–1 s diapazone.

7. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

8. Atitikties deklaracija

„STEINEL Vertrieb GmbH“ pareiškia, kad RS LED M1 tipo radijo ryšio jrenginys atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

9. Gamintojo garantija

Šis „Steinel“ prietaisas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ su-teikia prietaisui garantija. Garantinis laikotarpis – 36 mėne-siai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiū-ra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms da-lims, taip pat jei prietaisas sugenda dėl netinkamo naudoji-mo arba netinkamos priežiūros. Kitiems daiktams padary-ta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas i atitinkamą techninės priežiūros tarnybos vietą.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

1. Techniniai duomenys

Matmenys (I × P × A) M1: 200 × 200 × 53 mm
Tinklo įtampa 220–240 V, 50/60 Hz
Galios suvartojimas (Pon) 8,80 W
Šviesos srautas * M1: 759 lm
Efektyvumas M1: 86 lm/W
Budėjimo režimas (sensorius) („Psb“)	0,39 W
Tinklo srovė 46,50 mA AC
Galios koeficientas 0,93
Spalvinė temperatūra 3.000 K (šiltai balta spalva)
Spalvos atkūrimo indeksas R	a = 83
Vidutinis projektinis tarnavimo laikas	L70B50 esant 25 °C: > 60 000 val.
Spalvų nuoseklumas SDCM Pradinė reikšmė: 3
Šviesos intensyvumo pasiskirstymas
Aukšto dažnio technika	5,8 GHz (priklausomai nuo temperatūros reaguoja i mažiausią judesį)
Apimties kampas 360° su 160° atverties kampu
Siųstuvo galingumas	Apie 1 mW
Jautrumo zona	∅ 3-8 m
Švietimo trukmės nustatymas	5 s - 15 min.
Prieblandos lygio nustatymas	2–2.000 liuksų
Bazinis apšvietimas	10 %
Saugos klasė	IP 20
Apsaugos klasė	II
Aplinkos temperatūra	Nuo -10 iki +40 °C
Energinio veiksmingumo klasė	Šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve néra elek- tros srovės	Suveikė saugiklis, nejjungta, nutrauktas laidasTinklo įvade įvyko trumpasis jungimasIšsijungė tinklo jungiklis (jei yra)	Jjunkite, pakeiskite saugikli; jjunkite tin-klo jungikli; įtampos tikrinimo prietaisu patikrinkite laidąPatikrinkite jungtisJjunkite tinklo jungikli
Sensorinis šviestuvas nejsijungia	Neteisingai nustatytas prieblandos lygisTinklo jungiklis IŠJUNGTASSuveikė saugiklis	Nustatykite iš naujoJjunkiteJjunkite, pakeiskite saugikli; jeigu reikia, patikrinkite jungti
Sensorinis šviestuvas neišsijungia	Jautrumo zonoje fiksuojamas nuolatinis judesys	Patikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas jsijungia, nors judesio nebuvo	Šviestuvas sumontuotas netvirtaiJudesys buvo, tačiau sensorius jo ne-pažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.)	Tvirtai sumontuokite korpusąPatikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas nejsijungia esant judėjimui	Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zonaNeteisingai nustatytas prieblandos lygis	Patikrinkite veikimo zonos nustatymusNustatykite iš naujo
