BEDIENUNGSANLEITUNG RS LED D1 STEINEL

STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de

Steinel Austria GmbH Hirschstettner Strasse 19/A/2/2 AT-1220 Wien Tel.: +43/1/2023470 info@steinel.at

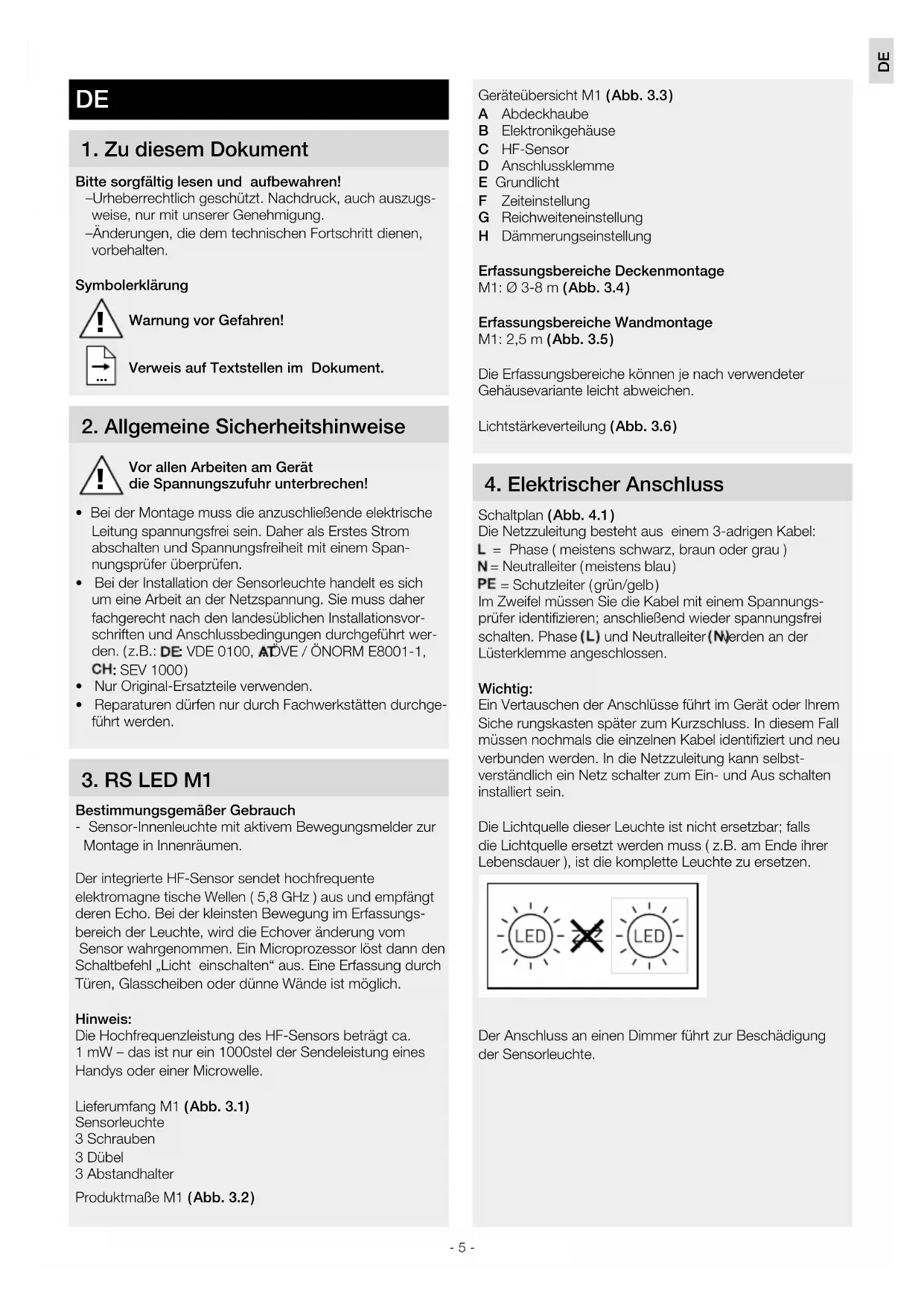

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugs-weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen! • Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Span-nungsprüfer überprüfen. • Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvor-schriften und Anschlussbedingungen durchgeführt wer-den. ( z.B.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )• Nur Original-Ersatzteile verwenden.• Reparaturen dürfen nur durch Fachwerkstätten durchge-führt werden.

Bestimmungsgemäßer Gebrauch- Sensor-Innenleuchte mit aktivem Bewegungsmelder zur Montage in Innenräumen.Der integrierte HF-Sensor sendet hochfrequente elektromagne tische Wellen ( 5,8 GHz ) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungs-bereich der Leuchte, wird die Echover änderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle.Lieferumfang M1 ( Abb.3.1)Sensorleuchte3 Schrauben3 Dübel3 AbstandhalterProduktmaße M1 ( Abb.3.2 )Geräteübersicht M1 ( Abb.3.3 )A AbdeckhaubeB ElektronikgehäuseC HF-SensorD AnschlussklemmeE GrundlichtF ZeiteinstellungG ReichweiteneinstellungH DämmerungseinstellungErfassungsbereiche DeckenmontageM1: Ø 3-8 m ( Abb.3.4 )Erfassungsbereiche WandmontageM1: 2,5 m ( Abb.3.5 )Die Erfassungsbereiche können je nach verwendeter Gehäusevariante leicht abweichen.Lichtstärkeverteilung ( Abb.3.6 )

4. Elektrischer Anschluss

Schaltplan ( Abb.4.1 ) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: = Phase ( meistens schwarz, braun oder grau ) = Neutralleiter ( meistens blau ) = Schutzleiter ( grün/gelb )Im Zweifel müssen Sie die Kabel mit einem Spannungs-prüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase und Neutralleiter werden an der Lüsterklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbst-verständlich ein Netz schalter zum Ein- und Aus schalten installiert sein. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss ( z.B. am Ende ihrer Lebensdauer ), ist die komplette Leuchte zu ersetzen.Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuchte. DE- 6 - Dämmerungseinstellung ( Ansprechschwelle ) ( Abb. 6.1/F ) Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2000 Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb ( helligkeitsunabhängig ) – Einstellregler auf gestellt = Dämmerungsbetrieb ( ca. 2 Lux ) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen. Grundlichtfunktion ( Abb. 6.1/E ) Die Grundlichtfunktion ermöglicht eine Beleuchtung mit ca. 10% der Lichtleistung, wenn der eingestellte Helligkeits- wert erreicht wird. Durch eine Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit mit 100% Helligkeit eingeschaltet. Nach Ablauf der eingestellten Zeitdauer schaltet das Licht vollständig aus. Sollte die eingestellte Helligkeitswert immer noch erreicht sein, wird das Grundlicht wieder eingeschaltet. – Einstellregler auf = Grundlicht AN – Einstellregler auf 0 = Grundlicht AUS Das Grundlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Grundlicht immer AN. Das Grundlicht schaltet stündlich aus, um die Umge- bungshelligkeit zu messen. Nach kurzer Zeit schaltet das Grundlicht wieder ein. Dauerlichtfunktion Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: Dauerlichtbetrieb ( Abb. 6.2 ) 1 ) Dauerlicht einschalten: Schalter 2×AUS und AN. Die Leuchte wird für 4Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über. 2 ) Dauerlicht ausschalten: Schalter 1×AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1Sekunde durchgeführt werden.

  • Alle Bauteile auf Beschädigung prüfen.
  • Bei Schäden das Produkt nicht in Betrieb nehmen.
  • Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
  • Geeigneten Montageort auswählen unter Berücksichti- gung der Reichweite und Bewegungserfassung. Montageschritte
  • Stromversorgung abschalten ( Abb.4.1 )
  • Bohrlöcher anzeichnen ( Abb.5.1 )
  • Löcher bohren und Dübel einsetzen ( Abb.5.2 )
  • Montage bei Zuleitung Unterputz ( Abb.5.3 )
  • Montage bei Zuleitung Aufputz ( Abb.5.4 )
  • Anschlusskabel anschließen ( Abb.5.5 )
  • Stromversorgung einschalten ( Abb.5.7 )
  • Einstellungen vornehmen ( Abb. 5.6 ) – Einstellungen ➔ "6. Funktion"
  • Abdeckhaube aufsetzen ( Abb.5.7 )

Werkseinstellungen: Zeiteinstelllung: 5 Sekunden Reichweiteneinstellung: M1: max. 8 m Dämmerungseinstellung: 2.000 Lux Grundlicht: AUS Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb ge- nommen werden. Bei manueller Inbetriebnahme über den Netzschalter schaltet die Leuchte für die Einmessphase nach 10Sekunden aus und ist anschließend für den Sen- sorbetrieb aktiv. Ein erneutes Betätigen des Netzschalters ist nicht erforderlich. Funktion Einstellregler ( Abb.6.1 ) Zeiteinstellung ( Nachlaufzeit ) ( Abb. 6.1/F ) Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5Sekunden bis max.k15Minuten eingestellt wer- den. Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet. Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Reichweiteneinstellung ( Empfindlichkeit ) ( Abb. 6.1/G ) Mit dem Begri Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,50 m Höhe als Erfassungsbereich ergibt. – Einstellregler maximal = max. Reichweite ( M1: 8m ) – Einstellregler minimal = min. Reichweite ( M1: 2,50m )- 7 -

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.Werfen Sie Elektrogeräte nicht in den Hausmüll!Nur für EU-LänderGemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederver-wertung zugeführt werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Konformitätserklärung

Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS LED M1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadres-se verfügbar: www.steinel.de

9. Herstellergarantie

Herstellergarantieder STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzWir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus die-sem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachste-henden Bedingungen: Wir leisten Garantie durch kostenlo-se Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rück-erstattung des Kaufpreises), die innerhalb der Garantie-zeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt be-trägt 3Jahre und beginnt mit dem Kaufdatum Ihres Pro-duktes. Diese Herstellergarantie lässt gesetzliche Gewähr-leistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich beson-derer Schutzbestimmungen für Verbraucher zustehen kön-nen, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür-lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinwei- se,

  • wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän-zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entspre-chend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installati-onsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut-sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich-nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport-kosten und -risiken im Rahmen der Rücksendung überneh-men wir keine Haftung. HERSTELLER

HERSTELLERGARANTIE HERSTELLERGARANTIE Bildrahmen weiß DE- 8 -

10. Technische Daten

Abmessungen ( H×B×T ) M1: 200×200×53 mm Netzspannung 220-240 V, 50/60 Hz Leistungsaufnahme (P

=83 Mittlere Bemessungslebensdauer L70B50 bei 25°C: >60.000 Std. FarbkonsistenzSDCM Anfangswert: 3 Lichtstärkeverteilung

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 HF-Technik 5,8 GHz ( reagiert temperaturunabhängig auf kleinste Bewegungen ) Erfassungswinkel 360° mit 160° Öffnungswinkel Sendeleistung ca. 1 mW Erfassungsreichweite Ø 3-8 m Zeiteinstellung 5 s - 15 min Dämmerungseinstellung 2-2.000 Lux Grundlicht 10 % Schutzart IP 20 Schutzklasse II Umgebungstemperatur -10 bis +40 °C Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „F“.- 9 - Störung Ursache Abhilfe Sensorleuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss in der Netzzuleitung ■ evtl. vorhandener Netzschalter aus ■ Sicherung einschalten, tauschen, Netz schalter einschalten, Lei tung überprüfen mit Spannungsprüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten Sensorleuchte schaltet nicht ein ■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen evtl. Anschluss überprüfen Sensorleuchte schaltet nicht aus ■ dauernde Bewegung im Erfassungs- bereich ■ Bereich kontrollieren Sensorleuchte schaltet ohne erkennbare Bewegung ein ■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt ( Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc. ) ■ Gehäuse fest montieren ■ Bereich kontrollieren Sensorleuchte schaltet trotz Bewegung nicht ein ■ schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt ■ Dämmerungseinstellung falsch gewählt ■ Bereich kontrollieren ■ neu einstellen

11. Betriebsstörungen
