RS LED D1 - Valgustus STEINEL - Tasuta kasutusjuhend

Toote tüüp	Sisemine valgusti koos HF liikumisanduriga
Mõõtmed (K × L × S)	200 × 200 × 53 mm
Toiteallikas	220–240 V, 50/60 Hz
Võimsustarve (Pon)	8,80 W
Valgusvoog	759 lm
Värvitemperatuur	3 000 K (soe valge)
Värviedastusindeks (CRI)	83
Keskmine eluiga	>60 000 h (L70B50 25 °C juures)
Tuvastusnurk	360° nurkavaga 160°
Anduri ulatus	∅ 3–8 m
Viivitus	5 s kuni 15 min
Läviväärtus	2 kuni 2000 lx
Taustvalgus	10% nimivõimsusest
Kaitseaste	IP20
Kaitses klass	II
Energiatõhususe klass	F
Tuvastustehnoloogia	HF 5,8 GHz (temperatuuristabiliseeritud)
HF väljundvõimsus	~1 mW
Põhifunktsioonid	Liikumistuvastus, sundrežiim, taustvalgus
Tarne sisu	Valgusti, 3 kruvi, 3 tüüblit, 3 vahetüki
Seaded	Viivitus, ulatus, läviväärtus, taustvalgus
Ohutus	Enne sekkumist katkesta toide; paigaldus vastavalt normile NF C-15100
Hooldus	Valgusallikat ei saa vahetada; defekti korral vaheta kogu seade
Tootja garantii	36 kuud ostukuupäevast

Korduma kippuvad küsimused - RS LED D1 STEINEL

Kuidas paigaldada valgusti RS LED D1?

Kõigepealt katkesta elektrivarustus. Märgi ja puuri augud, sisesta tüüblid. Vastavalt kaabli tüübile (sisseehitatud või pindmine) tee vastav paigaldus. Ühenda juhid (L, N, PE) klemmliistuga, seejärel lülita seade sisse. Tee seadistused ja paigalda hajuti tagasi.

Kuidas reguleerida anduri ulatust?

Kasuta ulatuse reguleerimisnuppu (G). Pöörates maksimumi sümboli poole, on ulatus maksimaalne (8 m). Miinimumi poole on see väiksem (2,50 m paigalduskõrgusel 2,50 m).

Kuidas aktiveerida taustvalgust?

Seadista taustvalgustuse reguleerimisnupp (E) asendisse ℃ (töö). Taustvalgus süttib siis 10% võimsusest, kui seatud valgustaseme läve ei saavutata. Asendis 0 on taustvalgus välja lülitatud.

Mida teha, kui valgusti ei sütti liikumisest hoolimata?

Kontrolli läviväärtuse seadistust (H): päevavalguses seadista asendisse ⚙. Veendu, et pealüliti on sees ja kaitse pole läbi põlenud. Kontrolli ka, et tuvastustsoon on õigesti reguleeritud.

Mida teha, kui valgusti ei kustu?

Pidev liikumine tuvastustsoonis hoiab valgusti põlemas. Veendu, et tuvastustsoonis pole liikumisallikaid (loomad, liikuvad objektid). Vähenda vajadusel ulatust või viivitust.

Kuidas kasutada sundrežiimi?

Kui toitekaablil on pealüliti, vajuta lülitit 2 korda asendisse VÄLJAS ja seejärel SEES (0,2...1 sekundi jooksul), et sisse lülitada sundrežiim 4 tunniks. Selle peatamiseks vajuta 1 kord VÄLJAS ja seejärel SEES.

Mis on selle toote garantii?

STEINEL pakub 36-kuulist garantiid ostukuupäevast materjali- ja tootmisvigade vastu. Kulumisosad ja vale kasutuse tõttu tekkinud kahjustused on välistatud. Garantii nõude esitamiseks tagasta seade lahtivõtmata koos ostutõendiga.

Kuidas puhastada valgustit RS LED D1?

Enne puhastamist katkesta elektrivarustus. Puhasta hajuti pehme ja kuiva lapiga. Ära kasuta abrasiivseid vahendeid ega lahusteid. Väldi niiskuse sissetungimist.

Kas ma saan LED-i ise vahetada?

Ei, valgusallikas ei ole vahetatav. Defekti korral (nt LED läbi põlenud) tuleb kogu valgusti välja vahetada. Võta ühendust müügijärgse teenindusega.

Mis on anduri maksimaalne ulatus?

Maksimaalne ulatus on 8 m läbimõõt (∅) paigaldusel lakke 2,50 m kõrgusele. See on reguleeritav 3...8 m reguleerimisnupu abil.

KASUTUSJUHEND RS LED D1 STEINEL

Ülenurme vald, Tartumaa

Tel.: [phone]

[e-mail]

www.fortronic.ee

SI ELEKTRO - PROJEKT PLUS D.O.O.

Suha pri Predosljah 12

SI-4000 Kranj

PE GRENC 2

4220 Škofja Loka

Tel.: [phone]

GSM: 00386-40-856555

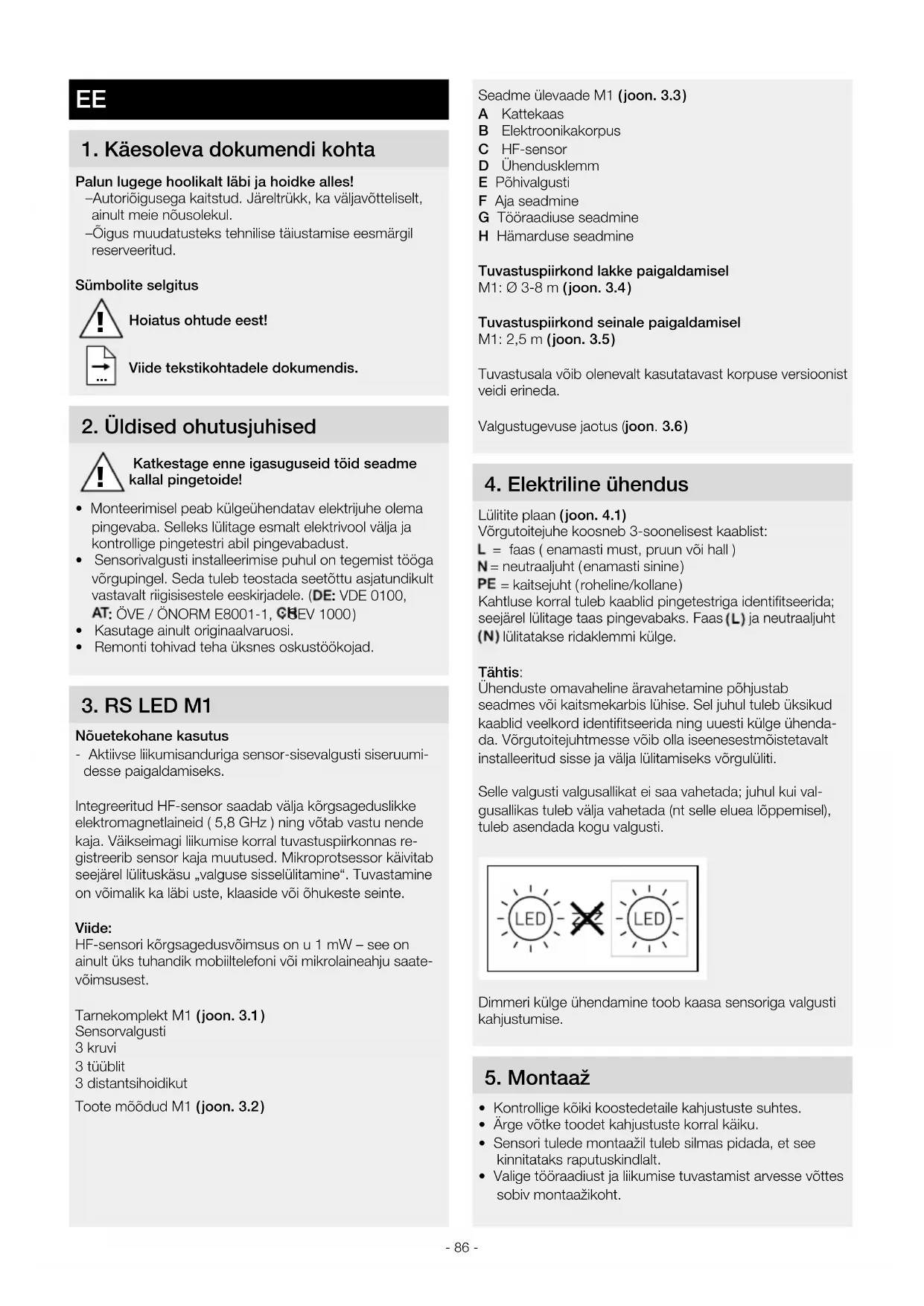

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

-Autoriöigusega kaitstud. Järeltrükk, ka väljavötteliselt, ainult meie nõusolekul.
-Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
• Sensorivalgusti installeerimise puhul on tegemist tööga vörgupingel. Seda tuleb teostada seetöttu asjatundikult vastavalt riigisisestele eeskirjadele. (DE: VDE 0100,
  AT: ÖVE / ÖNORM E8001-1, CHEV 1000)
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. RS LED M1

Nõuetekohane kasutus

- Aktiivse liikumisanduriga sensor-sisevalgusti siseruumidesse paigaldamiseks.

Integreeritud HF-sensor saadab välja körgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiirkonnas registreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või öhukeste seinte.

Viide:

HF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks tuhandik mobiiltelefoni või mikrolaineahju saate-võimsusest.

Tarnekomplekt M1 (joon. 3.1)

Sensorvalgusti

3 kruvi

3 tüüblit

3 distantsihoidikut

Toote möödud M1 (joon. 3.2)

Seadme ülevaade M1 (joon. 3.3)

A Kattekaas
B Elektroonikakorpus
C HF-sensor
D Ühendusklemm
E Põhivalgusti
F Aja seadmine
G Tööraadiuse seadmine
H Hämarduse seadmine

Tuvastuspiirkond lakke paigaldamisel M1: ∅ 3-8 m (joon. 3.4)

Tuvastuspiirkond seinale paigaldamisel M1: 2,5 m (joon. 3.5)

Tuvastusala võib olenevalt kasutatavast korpuse versioonist veidi erineda.

Valgustugevuse jaotus (joon. 3.6)

4. Elektriline ühendus

Lülitite plaan (joon. 4.1)

Vörgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas ( enamasti must, pruun või hall )

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline/kollane)

Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faas (L) ja neutraaljuht (N) lülitatakse ridaklemmi külge.

Tähtis:

Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühenda-da. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppemisel), tuleb asendada kogu valgusti.

LED LED

Dimmeri külge ühendamine toob kaasa sensoriga valgusti kahjustumise.

5. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustuste korral käiku.
• Sensori tulede montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
• Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Montaažisammud

• Lülitage voolutoide välja (joon. 4.1)
• Märkige puuravad (joon. 5.1)
- Puurige avad ja pange tüüblid sisse (joon. 5.2)
- Süvispaigaldatavate juhtmetega paigaldamine (joon. 5.3)
• Pindpaigaldatavate juhtmetega paigaldamine (joon. 5.4)
- Ühendage ühenduskaabel külge (joon. 5.5)
• Lülitage voolutoide sisse (joon. 5.7)
• Teostage seaded (joon. 5.6)
- Seadistamine → "6. Talitlus"
- Kattepaneeli pealepanemine (joon. 5.7)

6. Talitlus

Tehaseseadistused:

Aja seadistamine: 5 s

Tööraadiuse seadistamine: M1: max 8 m

Hämaruse seadmine: 2000 lx

Põhivalgustus: VÄLJA LÜLITATUD

Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Võrgulülitiga kasutuselevõtu korral lülituvad valgustid paikamõõtmisfaasiks pärast 10 sekundit välja ja on seejärel sensorirežiimi jaoks aktiivne. Võrgulüliti uuesti vajutamine pole vajalik.

Seaderegulaatori funktsioon (joon. 6.1)

Aja seadistamine (viiteaeg) (joonis 6.1/F)

Valgusti soovitud valgustuskestust saab sujuvalt muuta vahemikus u 5 sekundist kuni 15 minutini. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

Märkus.

Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.

Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.

Tööraadiuse seadistamine (tundlikkus) (joon. 6.1/G)

Mõiste „tööraadius“ all mõeldakse umbes ringikujulist läbimõõtu maapinnal, mis annab 2,50 m kõrgusele monteeri-misel tulemuseks tuvastuspiirkonna.

-Seaderegulaator maksimaalne = max tööraadius (M1: 8 m)
-Seaderegulaator minimaalne = min tööraadius (M1: 2,50 m)

Hämaruse seadmine (rakendumislävi) (joon. 6.1/F)

Valgustil soovitud rakendumisläve saab seada u 2 kuni 2000 lx.

-Seadistusregulaatori asend ⚙= päevavalgusrežiim (valgustusest söltumatu)

-Seaderegulaatori asend ℃ = hämarusrežiim ( u 2 lx )

-Seadistusregulaatori asend ⚙ = päevavalgusrežiim (valgustusest söltumatu) -Seaderegulaatori asend ℃ = hämarusrežiim ( u 2 lx )

Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator ⚙ peal paiknema.

Põhivalgustusfunktsioon (joon. 6.1/E)

Põhivalgustusfunktsioon võimaldab valgustamist u 10% valgustusvõimsusega, kui on saavutatud seadistatud heledusväärtus.

Tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus seadistatud ajaks maksimaalsele 100% valgustusvõimsusele.

Pärast seadistatud aja löppemist lülitub valgusti täielikult välja. Kui saavutatakse uuesti seadistatud heledusväärtus, lülitub põhivalgustus uuesti sisse.

-Seadistusregulaator (peal = põhivalgustus SEES

-Seadistusregulaator 0 = põhivalgustus VÄLJAS

Põhivalgustus on SEES, kui heleduslävi ei ole saavutatud. Aktiveeritud päevavalgustusrežiimi korral on põhivalgustus alati SEES.

Põhivalgustus lülitub iga tund välja, et mõõta ümbritsevat valgust. Pärast mõnda aega lülitub põhivalgustus uuesti sisse.

Pideva valgustuse funktsioon

Kui võrgutoitejuhtmesse monteeritakse valikuline võrgulüliti, siis on peale lihtsa sisse- ja väljalülitamise võimalikud ka järgmised funktsioonid.

Pidevvalgustusrežiim (joon. 6.2)

1) Püsivalgustuse sisselülitamine:

lüliti 2 × VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsivalgustusele. Seejärel läheb see automaatselt sensorirežiimile tagasi.

2) Püsivalgustuse väljalülitamine:

lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Tähtis!

Lülitamine peab toimuma vahemikus 0,2–1 s.

7. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvus-vahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Tähtis! Juhtimisseade ei ole vahetatav.

230V LED

8. Vastavusdeklaratsioon

Siinkohal kinnitab STEINEL Vertrieb GmbH, et raadioseade RS LED M1 vastab määrusele 2014/53/EL. ELi ühilduvusdeklaratsiooni täisteksti leiate alljärgnevalt internetiaadressilt: www.steinel.de

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talit-luslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrol-litud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kah- ju ja puuduste kohta, mis on tekkinud oskamatu käsitsemi-se või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.

Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus:

Pärast garantiiaja löppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast tee-nindusjaamast järele.

1. Tehnilised andmed

Mõõtmed (P × L × K) M1: 200 × 200 × 53 mm

Võrgupinge 220–240 V, 50/60 Hz

Võimsustarve (P on) 8,80 W

Valguskiir * M1: 759 lm

Tõhusus M1: 86 lm/W

Ooterežiim (sensor) (Psb) 0,39 W

Võrgupinge 46,50 mA AC

Jõudlustegur 0,93

Värvitemperatuur 3 000 K (soe-valge)

Värvuse taasesitusindeks R a = 83

Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60 000 h

Värvikonsistents SDCM Algväärtus: 3

HF-tehnika 5,8 GHz (reageerib temperatuurist söltumatult väikseimatele liikumistele)
Tuvastusnurk	360° avamisnurgaga 160°
Kiirgusvõimsus	u 1 mW
Tuvastusraadius	∅ 3-8 m
Aja seadmine	5 s – 15 min
Hämarusnivoo seadistamine	2–2 000 lx
Põhivalgusti	10 %
Kaitseliik	IP 20
Kaitseklass	II
Keskkonnatemperatuur	-10 kuni +40 °C
Energiatõhususe klass	Selles tootes on energiatõhususklassi F valgusallikas.

11. Käitusrikked

Rike Põhjus Abi

Sensorvalgustil puudub pinge	■ Kaitse on vallandunud,pole sisse lülitatud, juhe on katki■ Lühis võrgutoitejuhtmes■ Võimalik olemasolev võrgulüliti väljas	■ Lülitage kaitse sisse või vahetage välja;lülitage võrgulüliti sisse; kontrollige juhet pingetestriga■ Kontrollige ühendusi■ Lülitage võrgulüliti sisse
Sensorvalgusti ei lülitu sisse	■ Hämaruseseadistus valesti valitud■ Võrgulüliti VÄLJAS■ Kaitse on vallandunud	■ Seadistage uuesti■ Lülitage sisse■ Lülitage kaitse sisse või vahetage välja;vajaduse korral kontrollige ühendust
Sensorvalgusti ei lülitu välja	■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda
Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse	■ Valgusti pole paigaldatud liikumiskindlalt■ Liikumine toimus, kuid vaatleja ei tuvas- tanud seda ( liikumine seina taga, väikese objekti liikumine valgusti vahetus lähedu- ses jne)	■ Monteerige korpus tugevasti külge■ Kontrollige piirkonda
Sensorvalgusti ei lülitu liikumisest hoolimata sisse	■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond■ Hämaruseseadistus valesti valitud	■ Kontrollige piirkonda■ Seadistage uuesti

LT
