Ürün tipi	HF hareket dedektörlü iç mekan aydınlatma armatürü
Boyutlar (Y × G × D)	200 × 200 × 53 mm
Besleme	220–240 V, 50/60 Hz
Çekilen güç (Pon)	8,80 W
Işık akısı	759 lm
Renk sıcaklığı	3.000 K (sıcak beyaz)
Renk geriverim indeksi (IRC)	83
Ortalama ömür	>60.000 h (25°C'de L70B50)
Algılama açısı	360° (açısal açıklık 160°)
Dedektör menzili	∅ 3–8 m
Gecikme süresi	5 sn ile 15 dk arası
Tetikleme eşiği	2 ile 2.000 lx arası
Yönlendirme aydınlatması	Nominal gücün %10'u
IP koruma sınıfı	IP20
Koruma sınıfı (Elektrik)	II
Enerji verimlilik sınıfı	F
Algılama teknolojisi	HF 5,8 GHz (sıcaklık dengeli)
HF yayın gücü	~1 mW
Ana işlevler	Hareket algılama, zorlamalı çalıştırma, yönlendirme aydınlatması
Teslimat içeriği	Armatür, 3 vida, 3 dübel, 3 ara parça
Ayarlar	Gecikme süresi, menzil, tetikleme eşiği, yönlendirme aydınlatması
Güvenlik	Müdahaleden önce beslemeyi kesin; kurulum NF C-15100 standardına uygun olmalıdır
Bakım	Işık kaynağı değiştirilemez; arıza durumunda komple armatür değiştirilmelidir
Üretici garantisi	Satın alma tarihinden itibaren 36 ay

Sık sorulan sorular - RS LED D1 STEINEL

RS LED D1 armatürü nasıl kurulur?

Öncelikle elektrik beslemesini kesin. Delikleri işaretleyin ve delin, dübelleri yerleştirin. Kablo tipine (gömme veya yüzey montaj) göre uygun montajı yapın. İletkenleri (L, N, PE) klemense bağlayın, ardından cihazı elektriğe bağlayın. Ayarları yapın ve difüzörü yerine takın.

Dedektörün menzili nasıl ayarlanır?

Menzil ayar düğmesini (G) kullanın. Maksimum sembolüne doğru çevirdiğinizde menzil maksimumdur (8 m). Minimuma doğru çevirdiğinizde ise azalır (2,50 m yükseklikte montaj için 2,50 m).

Yönlendirme aydınlatması nasıl etkinleştirilir?

Yönlendirme aydınlatması ayar düğmesini (E) ℃ (açık) konumuna getirin. Yönlendirme aydınlatması, ayarlanan parlaklık eşiğine ulaşılmadığında aydınlatmayı %10 güçte açar. 0 konumunda yönlendirme aydınlatması devre dışıdır.

Armatür harekete rağmen yanmıyorsa ne yapmalı?

Tetikleme eşiği ayarını (H) kontrol edin: gün ışığında ⚙ konumuna getirin. Ana anahtarın açık konumda olduğundan ve sigortanın atmadığından emin olun. Ayrıca algılama bölgesinin doğru ayarlandığını kontrol edin.

Armatür kapanmıyorsa ne yapmalı?

Algılama bölgesinde sürekli hareket, aydınlatmayı açık tutar. Herhangi bir hareket kaynağının (hayvanlar, hareketli nesneler) olmadığını kontrol edin. Gerekirse menzili veya gecikme süresini azaltın.

Zorlamalı çalıştırma işlevi nasıl kullanılır?

Besleme kablosunda bir ana anahtar ile, anahtarı 0,2 ile 1 saniye içinde 2 kez KAPALI ve ardından AÇIK konumuna getirin (4 saat boyunca zorlamalı çalıştırmayı etkinleştirmek için). Durdurmak için 1 kez KAPALI ve ardından AÇIK yapın.

Bu ürünün garantisi nedir?

STEINEL, satın alma tarihinden itibaren 36 ay boyunca malzeme veya imalat hatalarına karşı garanti verir. Aşınan parçalar ve yanlış kullanımdan kaynaklanan hasarlar garanti dışıdır. Garanti talebinde bulunmak için cihazı sökülmemiş halde satın alma belgesiyle birlikte iade edin.

RS LED D1 armatürü nasıl temizlenir?

Temizlikten önce elektrik beslemesini kesin. Difüzörü yumuşak ve kuru bir bezle temizleyin. Aşındırıcı veya çözücü maddeler kullanmayın. Nem girişinden kaçının.

LED'i kendim değiştirebilir miyim?

Hayır, ışık kaynağı değiştirilemez. Arıza durumunda (örneğin LED yanmışsa) komple armatür değiştirilmelidir. Satış sonrası servisle iletişime geçin.

Dedektörün maksimum menzili nedir?

Maksimum menzil, 2,50 m yükseklikte tavana montaj için 8 m çapındadır (∅). Ayar düğmesi ile 3 ila 8 m arasında ayarlanabilir.

KULLANIM KILAVUZU RS LED D1 STEINEL

TR SAOS Teknoloji Elektrik Sanayi ve

Ticaret Limited Şirketi

Halil Rifat Paşa mahallesi

Yüzerhavuz Sokak

PERPA Ticaret Merkezi A Blok

Kat 5 No.313

Şişli / İSTANBUL

Tel.: [phone]

[e-mail]

www.saosteknoloji.com.tr

CZ NECO SK, A.S.

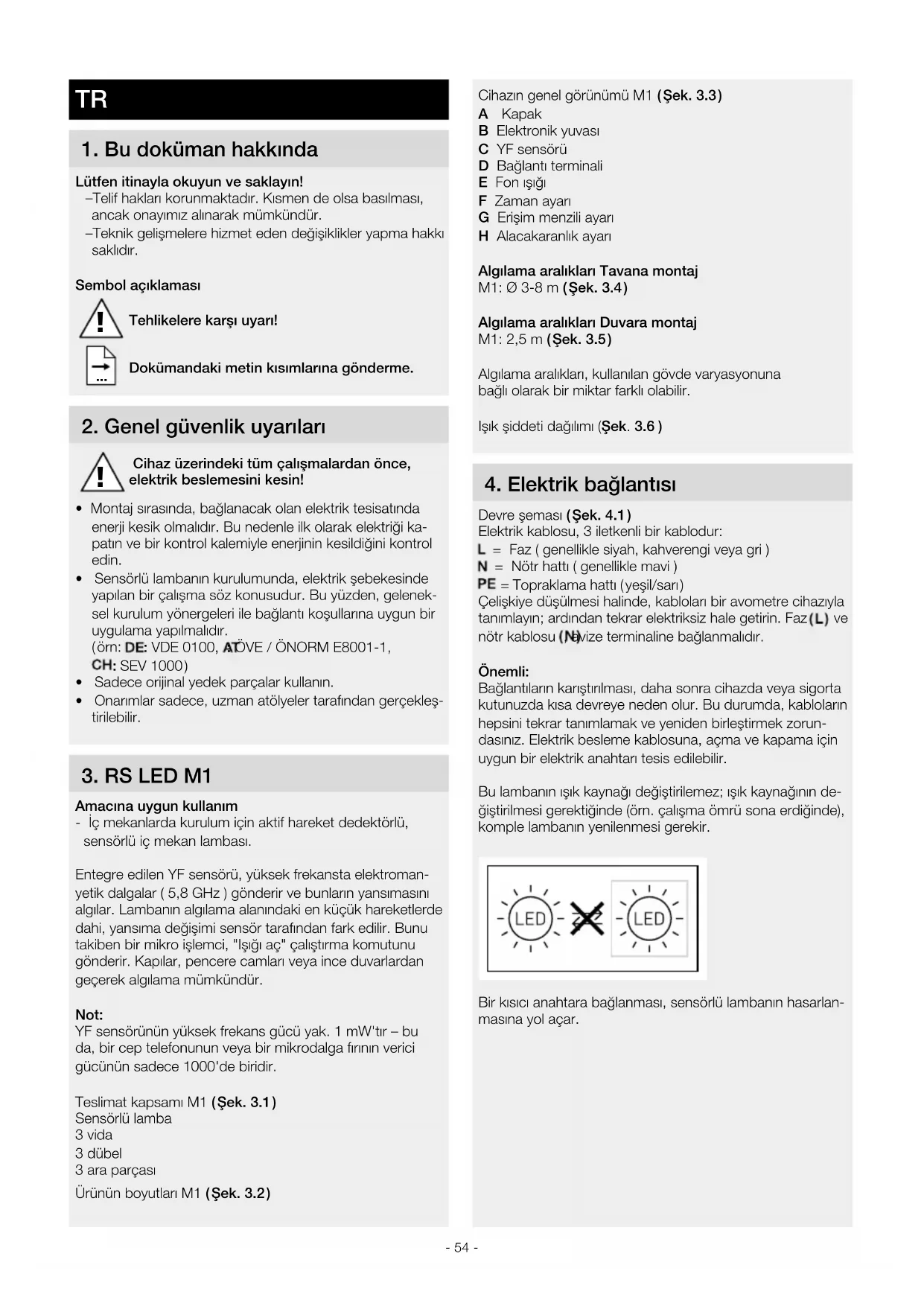

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

-Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
-Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır.
  (örn: DE: VDE 0100, ATÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. RS LED M1

Amacına uygun kullanım

- İç mekanlarda kurulum için aktif hareket dedektörlü, sensörlü iç mekan lambası.

Entegre edilen YF sensörü, yüksek frekansta elektroman-yetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.

Not:

YF sensörünün yüksek frekans gücü yak. 1 mW'tır – bu da, bir cep telefonunun veya bir mikrodalga fırının verici gücünün sadece 1000'de biridir.

Teslimat kapsamı M1 (Şek. 3.1)

Sensörlü lamba

3 vida

3 dübel

3 ara parçası

Ürünün boyutları M1 (Şek. 3.2)

Cihazın genel görünümü M1 (Şek. 3.3)

A Kapak
B Elektronik yuvası
C YF sensörü
D Bağlantı terminali
E Fon ışığı
F Zaman ayarı
G Erişim menzili ayarı
H Alacakaranlık ayarı

Algılama aralıkları Tavana montaj M1: ∅ 3-8 m (Şek. 3.4)

Algılama aralıkları Duvara montaj M1: 2,5 m (Şek. 3.5)

Algılama aralıkları, kullanılan gövde varyasyonuna bağlı olarak bir miktar farklı olabilir.

Işık şiddeti dağılımı (Şek. 3.6)

4. Elektrik bağlantısı

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz ( genellikle siyah, kahverengi veya gri )

N = Nötr hatti ( genellikle mavi )

PE = Topraklama hattı (yeşil/sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz(L) ve nötr kablosu (N)vize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

LED LED

Bir kısıcı anahtara bağlanması, sensörlü lambanın hasarlanmasına yol açar.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

Montaj adımları

• Elektrik beslemesini kapatın (Şek. 4.1)
• Delik yerlerini işaretleyin (Şek. 5.1)
• Delikleri delin ve dübelleri yerleştirin (Şek. 5.2)
• Sıva altı besleme kablosu ile montaj (Şek. 5.3)
• Sıva üstü besleme kablosu ile montaj (Şek. 5.4)
• Bağlantı kablosunu bağlayın (Şek. 5.5)
• Elektrik beslemesini açın (Şek. 5.7)
• Ayarları yapın (Şek. 5.6)
• Ayarlar → "6. Fonksiyon"
• Kapağı oturtun (Şek. 5.7)

6. Fonksiyon

Fabrika ayarları:

Zaman ayarı: 5 saniye

Erişim menzili ayarı: M1: maks. 8 m

Alacakaranlık ayarı: 2.000 Lux

Fon ışığı: KAPALI

Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Elektrik anahtarı yardımıyla manüel olarak devreye alınması sırasında lamba, öğrenme aşaması için 10 saniye sonra kendiliğinden kapanır ve sensörlü işletim için etkin hale geçer. Elektrik anahtarına yeniden basılması gerekli değildir.

Ayar düğmesi fonksiyonu (Şek. 6.1)

Zaman ayarı ( Ardıl çalıştırma süresi ) ( Şek. 6.1/F)

Lambanın istenen aydınlatma süresi, yak. 5 saniye ile maks. 15 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

Açıklama:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar. Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Erişim menzili ayarı (duyarlılık) (Şek. 6.1/G)

Menzil tanımıyla, 2,50 m yüksekliğe montajı halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

-Ayar düğmesi maksimumda = maks. menzil (M1: 8 m)
-Ayar düğmesi minimumda = min. menzil (M1: 2,50 m)

Alacakaranlık ayarı ( tepkime eşiği ) ( Şek. 6.1/F)

Lambanın istenen tepkime eşigi, yak. 2 - 2000 Lux arasında kademesiz olarak ayarlanabilir.

-Ayar düğmesi konumunda = Gün ışığı işletimi ( parlak-lığa bağlı olmadan )

-Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.

Temel aydınlatma fonksiyonu (Şek. 6.1/E)

Fon ışığı fonksiyonu, ayarlanmış olan parlaklık değerine erişildiğinde ışık gücünün yak. %10'u ile bir aydınlatmayı mümkün kılar.

Algılama alanında bir hareket halinde ışık, ayarlanan süre boyunca % 100 parlaklıkta çalıştırılır.

Ayarlanan çalışma süresi sona erdikten sonra ışık tamamen kapatılır. Ayarlanmış olan parlaklık değerine tekrar erişildiği takdirde, fon ışığı tekrar çalıştırılır.

-Ayar düğmesi konumunda = Fon ışığı AÇIK

-Ayar düğmesi 0 konumunda = Fon ışığı KAPALI

Parlaklık sınırının altına düşüldüğünde, fon ışığı AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, fon ışığı daima AÇIK konumdadır.

Fon ışığı, ortam parlaklığını ölçmek için her saat aralığıyla kapanır. Kısa süre sonra fon ışığı tekrar açılır.

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sürekli ışık işletimi (Şek. 6.2)

1) Sürekli ışığın açılması:

Anahtar 2 × KAPALI ve AÇIK. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletme geçer.

2) Sürekli ışığın kapatılması:

Anahtar 1 × KAPALI ve AÇIK. Lamba kapanır ya da sensörlü işletme geçer.

Önemli:

Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır.

7. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Önemli: İşletim cihazı değiştirilemez.

230V LED

8. Uygunluk Açıklaması

Bu vesileyle STEINEL Vertrieb GmbH, RS LED M1 kablosuz sistem türünün 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onanımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

1. Teknik özellikler

Boyutlar (Y × G × D) M1: 200 × 200 × 53 mm
Şebeke gerilimi 220-240 V, 50/60 Hz
Çekilen güç (Pon) 8,80 W
Işık akımı * M1: 759 lm
Verim M1: 86 lm/W
Standby Sensör (Psb) 0,39 W
Elektrik gücü 46,50 mA AC
Güç katsayısı 0,93
Renk sıcaklığı 3.000 K (sicak beyaz)
Renk yansıtma indeksi R a = 83
Ortalama nominal hizmet ömrü L70B50 25°C sıcaklıkta: >60.000 saat
Renk tutarlılığı SDCM	Başlangıç değeri: 3
Işık şiddeti dağılımı
YF tekniği	5,8 GHz (sicaklıktan bağımsız, en küçük harekete bile tepki verir)
Kapsama açısı	160° menfez açısıyla birlikte 360°
Verici gücü	yak. 1 mW
Algılama menzili	∅ 3-8 m
Zaman ayarı	5 sn - 15 dak
Alacakaranlık ayarı	2-2.000 Lux
Fon ışığı	10 %
Koruma türü	IP20
Koruma sınıfı II
Ortam sıcaklığı	-10 ila +40 °C
Enerji verimlilik sınıfı	Bu ürün, enerji verimliliği sınıfı "F" olan bir ışık kaynağı içerir.

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok	■ Sigorta atmış, çalıştırılmamış,kablo kopuk■ Elektrik kablosunda kısa devre■ Muhtemelen, mevcut elektrik anahtarıkapalı	■ Sigortayı çalıştırın, değiştirin,elektrik şalterini çalıştırın, kabloyuavometre ile gözden geçirin■ Bağlantıları gözden geçirin■ Elektrik anahtarını çalıştırın
Sensörlü lamba devreye girmiyor	■ Alacakaranlık ayarı yanlış seçilmiş■ Elektrik anahtarı KAPALI■ Sigorta atmış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin;gerekt. bağlantıyi kontrol edin
Sensörlü lamba kapanmıyor	■ Kapsama alanında sürekli hareket var ■ Alanı kontrol edin
Sensörlü lamba, hareket algılan-maksızın çalışıyor	■ Lamba harekete karşı güvenli monteedilmemiş■ Hareket mevcut, ancak izleyici tarafındanalgılanmıyor ( duvar arkasında hareket,lambanın çok yakınında küçük bir objeninhareketi vb.)	■ Gövdeyi sıkı monte edin■ Alanı kontrol edin
Sensörlü lamba harekete rağmendevreye girmiyor	■ Hızlı hareketler, arızaların minimuma indi-rilmesi amacıyla bastırılıyor veya algılamaalanı çok küçük ayarlanmış■ Alacakaranlık ayarı yanlış seçilmiş	■ Alanı kontrol edin■ Yeniden ayarlayın
