RS LED D1 - Verlichting STEINEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Binnenlamp met detectie en HF-bewegingsmelder
Afmetingen (H × B × D)	200 × 200 × 53 mm
Voeding	220–240 V, 50/60 Hz
Opgenomen vermogen (Pon)	8,80 W
Lichtstroom	759 lm
Kleurtemperatuur	3 000 K (warm wit)
Kleurweergave-index (CRI)	83
Gemiddelde levensduur	>60 000 h (L70B50 bij 25 °C)
Detectiehoek	360° met openingshoek van 160°
Detectiebereik	∅ 3–8 m
Nalooptijd	Van 5 s tot 15 min
Schakeldrempel	Van 2 tot 2 000 lx
Oriëntatieverlichting	10 % van het nominale vermogen
Beschermingsgraad	IP20
Beschermingsklasse	II
Energie-efficiëntieklasse	F
Detectietechnologie	HF 5,8 GHz (temperatuurgestabiliseerd)
HF-zendvermogen	~1 mW
Belangrijkste functies	Bewegingsdetectie, handbediening, oriëntatieverlichting
Leveringsomvang	Lamp, 3 schroeven, 3 pluggen, 3 afstandsstukken
Instellingen	Nalooptijd, bereik, schakeldrempel, oriëntatieverlichting
Veiligheid	Voeding uitschakelen voor ingreep; installatie volgens norm NEN 1010
Onderhoud	De lichtbron kan niet worden vervangen; vervang het gehele armatuur bij defect
Fabrieksgarantie	36 maanden vanaf aankoopdatum

Veelgestelde vragen - RS LED D1 STEINEL

Hoe installeer ik de RS LED D1 lamp?

Schakel eerst de stroom uit. Markeer en boor de gaten, plaats de pluggen. Afhankelijk van het kabeltype (inbouw of opbouw) voert u de bijbehorende montage uit. Sluit de geleiders (L, N, PE) aan op de lasdoos en schakel het apparaat in. Voer de instellingen uit en plaats de diffuser terug.

Hoe stel ik het detectiebereik in?

Gebruik de instelknop voor het bereik (G). Door naar het maximale symbool te draaien, is het bereik maximaal (8 m). Naar het minimum toe wordt het verkleind (2,50 m bij montage op 2,50 m hoogte).

Hoe activeer ik de oriëntatieverlichting?

Zet de instelknop voor oriëntatieverlichting (E) op de stand ℃ (aan). De oriëntatieverlichting schakelt de verlichting in op 10% zodra de ingestelde helderheidsdrempel niet wordt bereikt. Op 0 is de oriëntatieverlichting uitgeschakeld.

Wat te doen als de lamp niet inschakelt ondanks beweging?

Controleer de instelling van de schakeldrempel (H): zet deze bij daglicht op ⚙. Zorg dat de hoofdschakelaar aan staat en de zekering niet is gesprongen. Controleer ook of het detectiegebied correct is ingesteld.

Wat te doen als de lamp niet uitschakelt?

Continue beweging in het detectiegebied houdt de verlichting aan. Controleer of er geen bewegingsbron (dieren, bewegende objecten) aanwezig is. Verkleind het bereik of de nalooptijd indien nodig.

Hoe gebruik ik de handbedieningsfunctie?

Met een hoofdschakelaar op de voedingskabel, schakel de schakelaar 2 keer UIT en AAN (binnen 0,2 tot 1 seconde) om de handbediening gedurende 4 uur in te schakelen. Om te stoppen, schakel 1 keer UIT en AAN.

Wat is de garantie op dit product?

STEINEL biedt een garantie van 36 maanden vanaf aankoopdatum tegen materiaal- of constructiefouten. Slijtdelen en schade door verkeerd gebruik zijn uitgesloten. Om aanspraak te maken op de garantie, retourneer het apparaat ongedemonteerd met het aankoopbewijs.

Hoe reinig ik de RS LED D1 lamp?

Schakel voor reiniging de stroom uit. Reinig de diffuser met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Voorkom binnendringen van vocht.

Kan ik de LED zelf vervangen?

Nee, de lichtbron kan niet worden vervangen. Bij een defect (bijv. LED kapot) moet het gehele armatuur worden vervangen. Neem contact op met de klantenservice.

Wat is het maximale detectiebereik?

Het maximale bereik is 8 m in diameter (∅) bij montage aan het plafond op 2,50 m hoogte. Het is instelbaar van 3 tot 8 m via de instelknop.

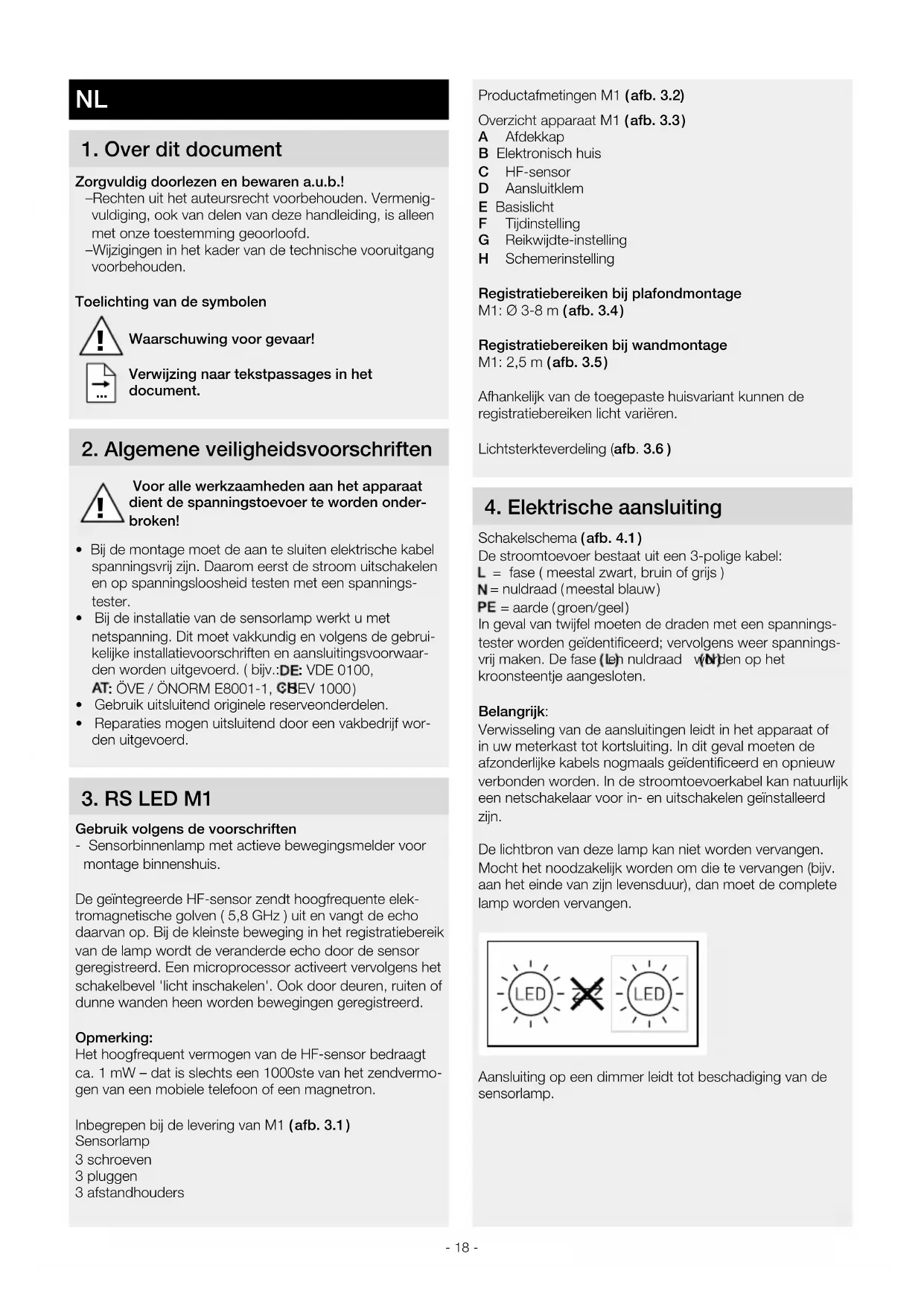

GEBRUIKSAANWIJZING RS LED D1 STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

-Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
-Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. ( bijv.:DE: VDE 0100,
  AT: ÖVE / ÖNORM E8001-1, CBEV 1000)
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. RS LED M1

Gebruik volgens de voorschriften

- Sensorbinnenlamp met actieve bewegingsmelder voor montage binnenshuis.

De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.

Opmerking:

Het hoogfrequent vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Inbegrepen bij de levering van M1 (afb. 3.1)

Sensorlamp

3 schroeven

3 pluggen

3 afstandhouders

3 schroeven 3 pluggen 3 afstandhouders

Productafmetingen M1 (afb. 3.2)

Overzicht apparaat M1 (afb. 3.3)

A Afdekkap
B Elektronisch huis
C HF-sensor
D Aansluitklem
E Basislicht
F Tijdinstelling
G Reikwijdte-instelling
H Schemerinstelling

Registratiebereiken bij plafondmontage

Registratiebereiken bij wandmontage

M1: 2,5 m (afb. 3.5)

Afhankelijk van de toegepaste huisvariant kunnen de registratiebereiken licht variëren.

Lichtsterkteverdeling (afb. 3.6)

4. Elektrische aansluiting

Schakelschema (afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase ( meestal zwart, bruin of grijs )

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

In geval van twijfel moeten de draden met een spannings- tester worden geïdentificeerd; vervolgens weer spannings- vrij maken. De fase (leh) nuldraad w(n)den op het kroonsteentje aangesloten.

Belangrijk:

Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn.

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

Aansluiting op een dimmer leidt tot beschadiging van de sensorlamp.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

Montagestappen

• Stroomtoevoer uitschakelen (afb. 4.1)
  • Boorgaten aftekenen (afb. 5.1)
  • Gaten boren en pluggen inbrengen (afb. 5.2)
  • Montage bij kabels in de muur (afb. 5.3)
  • Montage bij kabels op de muur (afb. 5.4)
  • Aansluitkabel aansluiten (afb. 5.5)
  • Stroomtoevoer inschakelen (afb. 5.7)
  • Instellingen uitvoeren (afb. 5.6)
• Instellingen → '6. Werking'
  • Afdekkap plaatsen (afb. 5.7)

6. Werking

Fabrieksinstellingen:

Tijdinstelling: 5 seconden

Reikwijdte-instelling: M1: max. 8 m

Schemerinstelling: 2.000 lux

Basislicht: UIT

Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10 sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de netschakelaar is niet nodig.

Functie instelknopje ( afb. 6.1 )

Tijdinstelling (nalooptijd) (afb. 6.1/F)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 15 minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging weer licht inschakelen.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortste tijd in te stellen.

Reikwijdte-instelling (gevoeligheid) (afb. 6.1/G)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5 m hoogte.

-Instelknopje maximaal = max. reikwijdte(M1: 8 m)
-Instelknopje minimaal = min. reikwijdte(M1: 2,50 m)

Schemerinstelling (drempelwaarde) (afb. 6.1/F)

De gewenste drempelwaarde kan traploos van ca. 2 tot 2000 lux worden ingesteld.

-Instelknopje op ⚙ = daglichtstand
( onafhankelijk van de lichtsterkte )
-Instelknopje op = schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op staan.

Basislichtfunctie (afb. 6.1/E)

Met de basislichtfunctie is het mogelijk om naar ca. 10% van het lichtvermogen over te schakelen wanneer de ingestelde lichtwaarde wordt bereikt.

Door een beweging in het registratiebereik wordt het licht gedurende de ingestelde tijd op 100% lichtsterkte overgeschakeld.

Na afloop van de ingestelde tijd schakelt het licht weer helemaal uit. Indien de ingestelde lichtwaarde nog steeds niet is bereikt, wordt de basisverlichting weer ingeschakeld.

-Instelknopje op = basisverlichting AAN

-Instelknopje op 0 = basisverlichting UIT

Het basislicht is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglichtstand is de basisverlichting altijd AAN.

De basisverlichting schakelt ieder uur uit, om de omgevingslichtsterkte te meten. Na korte tijd schakelt de basisverlichting weer in.

Permanente verlichting

Als er een optionele netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Permanente verlichting ( afb. 6.2)

1) Permanente verlichting inschakelen:

schakelaar 2 × UIT en AAN. De lamp wordt 4 uur lang permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weer over op sensormodus.

2) Permanente verlichting uitschakelen:

schakelaar 1 × UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrijk:

De schakelingen moeten snel worden uitgevoerd, ca. 0,2 tot 1 seconde na elkaar.

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installatie RS LED M1 aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

9. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-gede-monteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed ver-pakt naar het desbetreffende serviceadres wordt gestuurd.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van een reparatie vragen.

1. Technische gegevens

Afmetingen (H × B × D) M1: 200 × 200 × 53 mm

Netspanning 220-240 V, 50/60 Hz

Opgenomen vermogen (Pon) 8,80 W

Lichtstroom * M1: 759 lm

Efficiëntie M1: 86 lm/W

Standby Sensor (Psb) 0,39 W

Netstroom 46,50 mA AC

Vermogensfactor 0,93

Kleurtemperatuur 3.000 K (warm wit)

Index kleurweergave R

a = 83

Gemiddelde levensduur L70B50 bij 25°C: >60.000 uur

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

HF-techniek	5,8 GHz (reageert temperatuuronafhankelijk op de kleinste bewegingen)
Registratiehoek	360° met 160° openingshoek
Zendvermogen	ca. 1 mW
Registratiereikwijdte	∅ 3-8 m
Tijdinstelling	5 sec. – 15 min.
Schemerinstelling	2-2.000 lux
Basislicht 10 %
Bescherming	IP 20
Veiligheidsklasse	II
Omgevingstemperatuur	-10 tot +40 °C
Energieklasse	Dit product heeft een lichtbron met energieklasse 'F'.

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	Zekering gesprongen, niet ingeschakeld, leiding onderbrokenKortsluiting in de stroomtoevoerEventueel aanwezige netschakelaar uit	Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controlerenAansluitingen controlerenNetschakelaar inschakelen
De sensorlamp schakelt niet aan	Schemerinstelling verkeerd gekozenNetschakelaar UITZekering gesprongen	Opnieuw instellenInschakelenZekering inschakelen, vervangen, evt. aansluiting controleren
De sensorlamp schakelt niet uit	Permanente beweging in het registratiebereik	Bereik controleren
Sensorlamp schakelt zonder herkenbare beweging in	Lamp niet stabiel gemonteerdBeweging was aanwezig, werd echter niet bemerkt door de waarnemer (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.)	Behuizing vast monterenBereik controleren
Sensorlamp schakelt ondanks beweging niet in	Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteldSchemerinstelling verkeerd gekozen	Bereik controlerenOpnieuw instellen
