| Tipo de producto | Luminaria interior con detección y detector de movimiento HF |
| Dimensiones (Al × An × Pr) | 200 × 200 × 53 mm |
| Alimentación | 220-240 V, 50/60 Hz |
| Potencia absorbida (Pon) | 8,80 W |
| Flujo luminoso | 759 lm |
| Temperatura de color | 3 000 K (blanco cálido) |
| Índice de reproducción cromática (IRC) | 83 |
| Vida útil media | >60 000 h (L70B50 a 25 °C) |
| Ángulo de detección | 360° con apertura angular de 160° |
| Alcance del detector | ∅ 3-8 m |
| Temporización | De 5 s a 15 min |
| Umbral de conmutación | De 2 a 2 000 lx |
| Luz de orientación | 10 % de la potencia nominal |
| Grado de protección | IP20 |
| Clase de protección | II |
| Clase de eficiencia energética | F |
| Tecnología de detección | HF 5,8 GHz (estabilizado en temperatura) |
| Potencia de emisión HF | ~1 mW |
| Funciones principales | Detección de movimiento, funcionamiento forzado, luz de orientación |
| Contenido del envío | Luminaria, 3 tornillos, 3 tacos, 3 piezas separadoras |
| Ajustes | Temporización, alcance, umbral de conmutación, luz de orientación |
| Seguridad | Cortar la alimentación antes de intervenir; instalación conforme a la norma NF C-15100 |
| Mantenimiento | La fuente de luz no se puede reemplazar; sustituir el conjunto en caso de defecto |
| Garantía del fabricante | 36 meses a partir de la fecha de compra |
Preguntas frecuentes - RS LED D1 STEINEL
Preguntas de los usuarios sobre RS LED D1 STEINEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones RS LED D1 - STEINEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RS LED D1 de la marca STEINEL.
MANUAL DE USUARIO RS LED D1 STEINEL

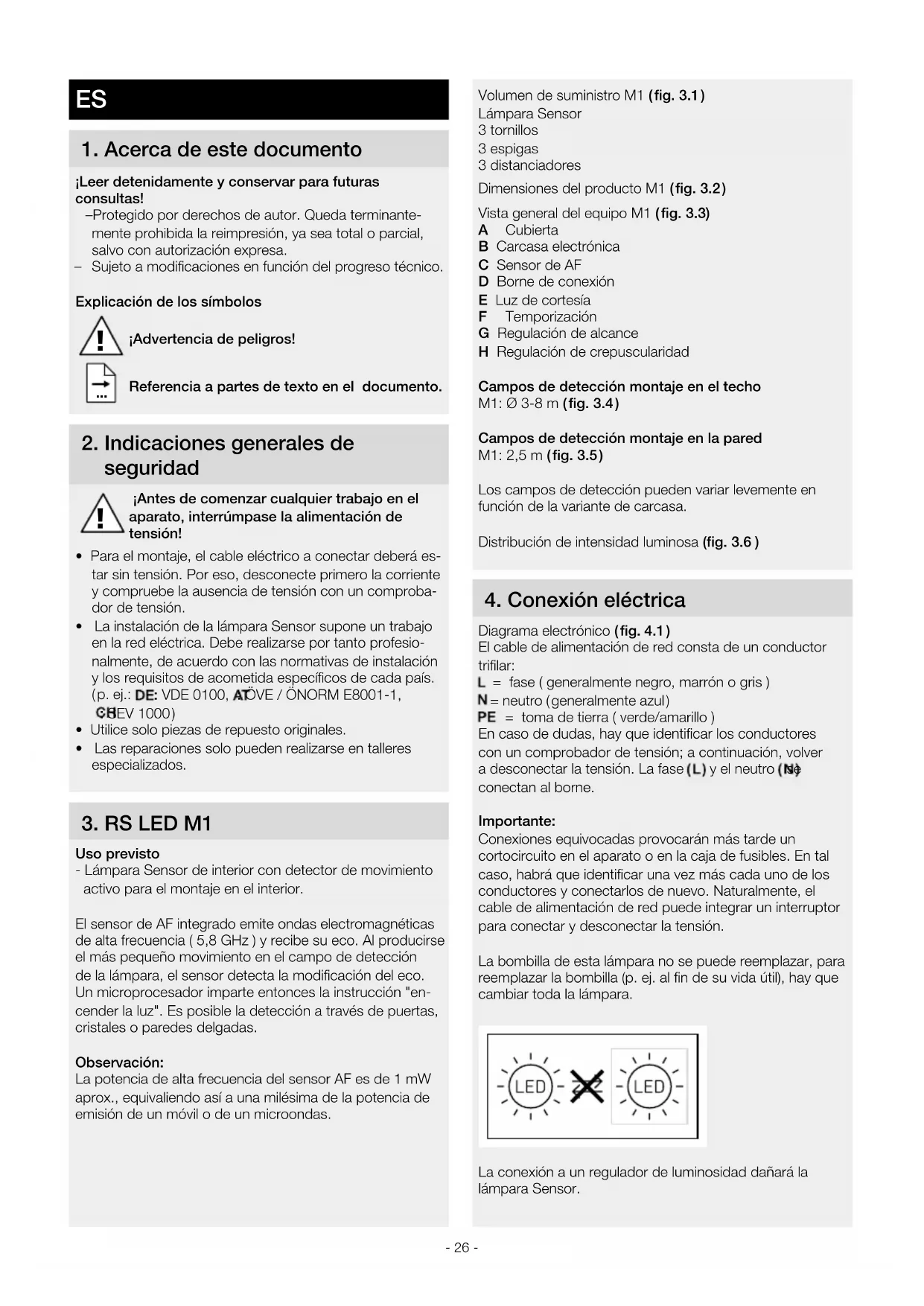

1. Acerca de este documento
¡Leer detenidamente y conservar para futuras consultas!
-Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
- Sujeto a modificaciones en función del progreso técnico.
Explicación de los símbolos
¡Advertencia de peligros!
Referencia a partes de texto en el documento.
2. Indicaciones generales de seguridad
¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!
- Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.
- La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (p. ej.: DE: VDE 0100, ATÓVE / ÖNORM E8001-1, CHEV 1000)
- Utilice solo piezas de repuesto originales.
- Las reparaciones solo pueden realizarse en talleres especializados.
3. RS LED M1
Uso previsto
- Lámpara Sensor de interior con detector de movimiento activo para el montaje en el interior.
El sensor de AF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse el más pequeño movimiento en el campo de detección de la lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción "encender la luz". Es posible la detección a través de puertas, cristales o paredes delgadas.
Observación:
La potencia de alta frecuencia del sensor AF es de 1 mW aprox., equivaliendo así a una milésima de la potencia de emisión de un móvil o de un microondas.
Volumen de suministro M1 (fig. 3.1)
Lámpara Sensor
3 tornillos
3 espigas
3 distanciadores
Dimensiones del producto M1 (fig. 3.2)
Vista general del equipo M1 (fig. 3.3)
A Cubierta
B Carcasa electrónica
C Sensor de AF
D Borne de conexión
E Luz de cortesía
F Temporización
G Regulación de alcance
H Regulación de crepuscularidad
Campos de detección montaje en el techo M1: ∅ 3-8 m (fig. 3.4)
Campos de detección montaje en la pared M1: 2,5 m (fig. 3.5)
Los campos de detección pueden variar levemente en función de la variante de carcasa.
Distribución de intensidad luminosa (fig. 3.6)
4. Conexión eléctrica
Diagrama electrónico (fig. 4.1)
El cable de alimentación de red consta de un conductor trifilar:
L = fase (generalmente negro, marrón o gris)
N = neutro (generalmente azul)
PE = toma de tierra ( verde/amarillo )
En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. La fase (L) y el neutro (No) conectan al borne.
Importante:
Conexiones equivocadas provocarán más tarde un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Naturalmente, el cable de alimentación de red puede integrar un interruptor para conectar y desconectar la tensión.
La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.
5. Montaje
- Asegurarse de que todos los componentes se encuentran en perfecto estado.
- No se pongan en servicio en caso de estar deteriorados.
- Al montar la lámpara Sensor, hay que fijarse en que la sujeción no esté expuesta a vibraciones.
- Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.
El montaje por pasos
- Desconectar la alimentación eléctrica (fig. 4.1)
• Marcar los taladros (fig. 5.1) - Hacer los agujeros e introducir los tacos (fig. 5.2)
- Montaje con cable empotrado (fig. 5.3)
• Montaje con cable empotrado (fig. 5.4) - Conectar los cables (fig. 5.5)
- Conectar la alimentación eléctrica (fig. 5.7)
• Llevar a cabo los ajustes (fig. 5.6) - Ajustes → "6. Funciones"
- Colocar la cubierta (fig. 5.7)
6. Funciones
Configuración de fábrica:
Temporización: 5 s
Regulación del alcance: M1: máx. 8 m
Luminosidad reactiva: 2.000 lux
Luz de cortesía: OFF
Una vez montada la carcasa y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Al poner en servicio la lámpara a mano a través del interruptor, esta se apaga durante la fase de calibración después de 10 s y se activa después para el funcionamiento de sensor. No es necesario accionar de nuevo el interruptor de luz.
Función del tornillo de regulación (fig. 6.1)
Temporización (desconexión diferida) (fig. 6.1/F)
El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5 s hasta un máximo de 15 min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj.
Observación:
Cada vez que se desconecta la luz hay que esperar aprox. 1 segundo para una nueva detección de movimientos.
Solo después de transcurrir este tiempo puede la lámpara encender de nuevo la luz al producirse movimiento. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.
Alcance de detección (sensibilidad) (fig. 6.1/G)
El concepto alcance de detección, se refiere al diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje a 2,5 m de altura.
-Tornillo de regulación al máximo = alcance máximo (M1: 8 m)
-Tornillo de regulación al mínimo = alcance mínimo (M1: 2,50 m)
Regulación crepuscular ( umbral de respuesta ) (fig. 6.1/F)
El umbral de respuesta de la lámpara puede regularse sin etapas entre 2 – 2000 lux aprox.
-Tornillo de regulación puesto en☀ = funcionamiento a la luz del día (independientemente de la luminosidad) -Tornillo de regulación puesto en Ⓑ = funcionamiento crepuscular aprox. 2 lux)
Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en
Función de luz de cortesía (fig. 6.1/E)
La función de luz de cortesía permite una iluminación de aprox. un 10% de la potencia luminosa una vez alcanzado el valor de la luminosidad definido.
Al producirse un movimiento en el campo de detección, la luz se enciende al 100% por el período de tiempo ajustado. Una vez transcurrido el período ajustado, la luz se apaga por completo. Caso que el valor de luminosidad ajustado no se hubiera alcanzado, se vuelve a encender la luz de cortesía.
-Tornillo de regulación en = luz de cortesía ENCENDIDA
-Tornillo de regulación en 0 = luz de cortesía APAGADA La luz de cortesía se enciende, una vez sobrepasado el umbral de luminosidad a la baja. Con el funcionamiento diurno activado, la luz de cortesía siempre está ENCENDIDA. La luz de cortesía se apaga una vez por hora para medir la luminosidad ambiental. Poco tiempo más tarde, la luz de cortesía vuelve a encenderse.
Función de alumbrado permanente
Montándose un interruptor opcional en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones:
Alumbrado permanente (fig. 6.2)
1) Conectar alumbrado permanente:
interruptor 2 × OFF y ON. La lámpara se enciende en alumbrado permanente durante 4 horas. A continuación, pasa de nuevo automáticamente a funcionamiento de sensor.
2) Desconectar alumbrado permanente:
interruptor 1 × OFF y ON. La lámpara se apaga o pasa a funcionamiento de sensor.
Importante:
Las maniobras de conmutación han de ejecutarse en un lapso de 0,2 a 1 s.
7. Eliminación
Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.
¡No eche los aparatos eléctricos a la basura doméstica!
Solo para países de la UE
Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.
Importante: el controlador no puede sustituirse.
Por la presente, STEINEL Vertrieb GmbH declara que el modelo de instalación inalámbrica RS LED M1 se corresponde con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad UE está disponible a través de la siguiente dirección de Internet: www.stinel.de
9. Garantía de fabricante
Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.
La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.
Servicio de reparación:
Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.
3 AÑOS DE GARANTÍA DE FABRICANTE
10. Datos técnicos
Dimensiones (alt. x anch. x prof.) M1: 200 × 200 × 53 mm
Tensión de red 220-240 V, 50/60 Hz
Consumo de potencia (P _on ) 8,80 W
Flujo luminoso * M1: 759 lm
Eficiencia M1: 86 lm/W
Sensor Standby ( P_sb ) 0,39 W
Corriente eléctrica 46,50 mA AC
Factor de potencia 0,93
Temperatura cromática 3.000 K (blanco cálido)
Índice de reproducción cromática R a = 83
Vida útil media asignada L70B50 a 25°C: >60.000 h
Consistencia cromática SDCM Valor inicial: 3
Distribución de intensidad luminosa
| Técnica HF | 5,8 GHz (reacciona a mínimos movimientos, con independencia de la temperatura) |
| Ángulo de detección | 360° con ángulo de apertura de 160° |
| Potencia de emisión | aprox. 1 mW |
| Alcance de detección | ∅ 3-8 m |
| Temporización | 5 s - 15 min |
| Regulación crepuscular | 2-2.000 lux |
| Luz de cortesía 10 % | |
| Índice de protección IP 20 | |
| Clase de aislamiento II | |
| Temperatura ambiente -10 a +40 °C | |
| Clase de eficiencia energética: | Este producto incluye una fuente de luz de la clase de eficiencia energética "F". |
11. Fallos de funcionamiento
| Fallo Causa Remedio | ||
| Lámpara Sensor sin tensión | ■ Fusible a saltado, desconectado, línea interrumpida■ Cortocircuito en el cable de alimentación■ Posible interruptor de red | ■ Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión■ Comprobar las conexiones■ Poner interruptor en ON |
| La lámpara Sensor no se conecta | ■ Regulación crepuscular incorrecta■ Interruptor de alimentación OFF■ Fusible a saltado | ■ Reajustar■ Conectar■ Conectar, cambiar el fusible; en caso dado, comprobar la conexión |
| La lámpara Sensor no se apaga | ■ Constante movimiento en el campo de detección | ■ Controlar el campo de detección |
| La Lámpara Sensor se enciende sin movimiento apreciable | ■ Lámpara no montada asegurada contra movimiento■ Se ha producido movimiento, pero no ha sido apreciado por el observador (movimiento detrás de la pared, movimiento de un objeto pequeño cerca de la lámpara, etc.) | ■ Dejar carcasa bien asegurada■ Controlar el campo de detección |
| La lámpara Sensor no se enciende a pesar del movimiento | ■ Los movimientos rápidos se suprimen para minimizar las interferencias o se ha seleccionado un campo de detección demasiado pequeño■ Regulación crepuscular incorrecta | ■ Controlar el campo de detección■ Reajustar |
