INSTRUKCJA OBSŁUGI RS LED D1 STEINEL

„LŁ“ Spółka z ograniczoną odpowiedzialnością sp.k. Byków, ul. Wrocławska 43 PL-55-095 Mirków Tel.: +48 71 3980818 handlowy@langelukaszuk.pl www.langelukaszuk.pl

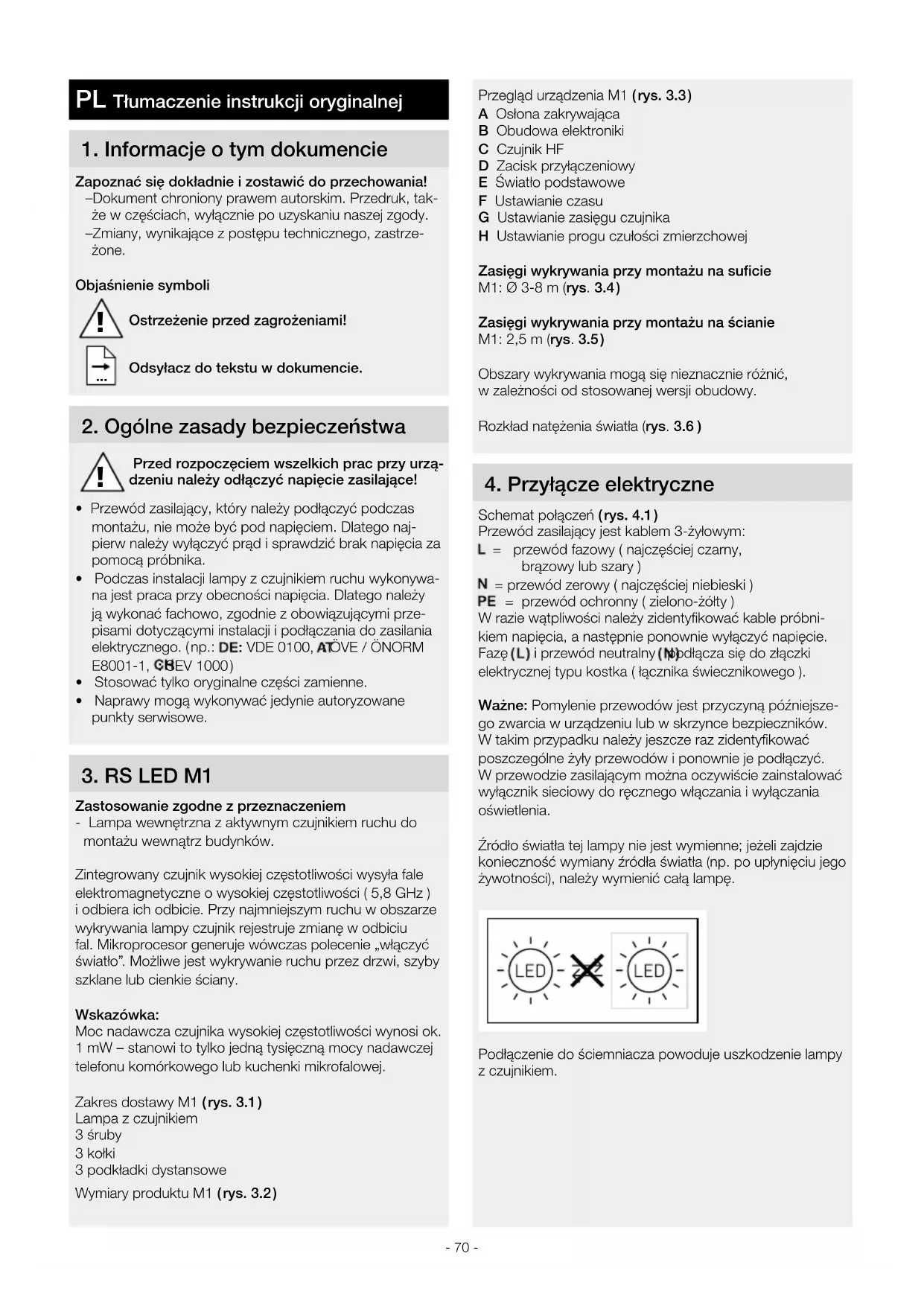

SK- 70 -Przegląd urządzenia M1 ( rys.3.3 )A Osłona zakrywającaB Obudowa elektronikiC Czujnik HFD Zacisk przyłączeniowyE Światło podstawoweF Ustawianie czasuG Ustawianie zasięgu czujnikaH Ustawianie progu czułości zmierzchowejZasięgi wykrywania przy montażu na suficieM1: Ø 3-8 m (rys.3.4 )Zasięgi wykrywania przy montażu na ścianieM1: 2,5 m (rys.3.5 )Obszary wykrywania mogą się nieznacznie różnić, w zależności od stosowanej wersji obudowy.Rozkład natężenia światła (rys.3.6 )

4. Przyłącze elektryczne

Schemat połączeń ( rys.4.1 ) Przewód zasilający jest kablem 3-żyłowym: = przewód fazowy ( najczęściej czarny, brązowy lub szary ) = przewód zerowy ( najczęściej niebieski ) = przewód ochronny ( zielono-żółty )Wrazie wątpliwości należy zidentyfikować kable próbni-kiem napięcia, anastępnie ponownie wyłączyć napięcie. Fazę iprzewód neutralny podłącza się do złączki elektrycznej typu kostka ( łącznika świecznikowego ). Ważne: Pomylenie przewodów jest przyczyną późniejsze-go zwarcia wurządzeniu lub wskrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne żyły przewodów iponownie je podłączyć. Wprzewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia. Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła (np. po upłynięciu jego żywotności), należy wymienić całą lampę.Podłączenie do ściemniacza powoduje uszkodzenie lampy z czujnikiem. PL Tłumaczenie instrukcji oryginalnej

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, tak-że wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrze-żone. Objaśnienie symboli

Ostrzeżenie przed zagrożeniami! Odsyłacz do tekstu wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urzą-dzeniu należy odłączyć napięcie zasilające! • Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego naj-pierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika. • Podczas instalacji lampy z czujnikiem ruchu wykonywa-na jest praca przy obecności napięcia. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi prze-pisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. ( np.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )• Stosować tylko oryginalne części zamienne.• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

Zastosowanie zgodne zprzeznaczeniem- Lampa wewnętrzna z aktywnym czujnikiem ruchu do montażu wewnątrz budynków.Zintegrowany czujnik wysokiej częstotliwości wysyła fale elektromagnetyczne owysokiej częstotliwości ( 5,8GHz ) iodbiera ich odbicie. Przy najmniejszym ruchu wobszarze wykrywania lampy czujnik rejestruje zmianę wodbiciu fal. Mikroprocesor generuje wówczas polecenie „włączyć światło”. Możliwe jest wykrywanie ruchu przez drzwi, szyby szklane lub cienkie ściany.Wskazówka: Moc nadawcza czujnika wysokiej częstotliwości wynosi ok. 1 mW – stanowi to tylko jedną tysięczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej.Zakres dostawy M1 ( rys.3.1 )Lampa z czujnikiem3 śruby3 kołki3 podkładki dystansoweWymiary produktu M1 ( rys.3.2 ) !- 71 -

  • Sprawdzić wszystkie elementy pod kątem uszkodzenia.
  • Wprzypadku uszkodzeń nie uruchamiać produktu.
  • Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podlegającym wstrząsom i drganiom.
  • Wybrać odpowiednie miejsce montażu zuwzględnie- niem zasięgu iwykrywania ruchu Czynności montażowe
  • Wyłączyć zasilanie (rys.4.1 )
  • Zaznaczyć otwory do wywiercenia (rys.5.1)
  • Wywiercić otwory iwłożyć kołki (rys.5.2 )
  • Montaż w przypadku przewodu podtynkowego (rys.5.3)
  • Montaż w przypadku przewodu natynkowego (rys.5.4 )
  • Podłączyć kabel przyłączeniowy (rys.5.5 )
  • Włączyć zasilanie (rys.5.7 )
  • Dokonać ustawień (rys. 5.6 ) – Ustawienia ➔ "6. Działanie"
  • Założyć osłonę (rys.5.7 )

Ustawienia fabryczne: Ustawienie czasu: 5 sekund Ustawianie zasięgu czujnika: M1: max. 8 m Ustawianie progu czułości zmierzchowej: 2000 luksów Światło podstawowe: WYŁ. Po całkowitym zamontowaniu obudowy ipodłączeniu jej do zasilania sieciowego, można uruchomić lampę zczujni- kiem. Lampa włączona ręcznie za pomocą włącznika sie- ciowego wyłącza się po 10-sekundowej fazie samoregulacji ijest aktywna wtrybie pracy czujnika. Nie ma potrzeby ponownego naciskania włącznika sieciowego. Funkcja pokrętła regulacyjnego ( rys.6.1) Ustawienia czasu ( czas opóźnienia ) ( rys. 6.1/F ) Wymagany czas świecenia lampy można ustawić płynnie wzakresie od ok.5sekund do maks.15minut. Każdy ruch wykryty przed upływem tego czasu powoduje ponow- ne uruchomienie zegara. Wskazówka: Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok.1sekundy. Dopiero po upływie tego czasu lampa może włączać światło po wykryciu ruchu. Podczas ustawiania zasięgu wykrywania ipodczas wyko- nywania testu działania zaleca się ustawienie najkrótszego czasu. Ustawianie zasięgu ( czułości ) ( rys. 6.1/G ) Pod pojęciem zasięgu należy rozumieć obszar okształcie koła na podłożu, który przy montażu na wysokości 2,5m tworzy obszar wykrywania. – Pokrętło regulacyjne maksymalnie = maks. zasięg – Pokrętło regulacyjne minimalnie = min. zasięg Ustawienie czułości zmierzchowej ( progu zadziałania ) ( rys.6.1/F ) Wymagany próg czułości zmierzchowej lampy można usta- wić bezstopniowo wzakresie od ok. 2 do 2000luksów. – Pokrętło regulacyjne ustawione wpozycji = praca przy świetle dziennym ( niezależnie od stopnia jasności ) – Pokrętło regulacyjne ustawione na = praca o zmierz- chu ( ok. 2 luksy ) Podczas ustawiania zasięgu czujnika itestu działania przy świetle dziennym należy obrócić pokrętło regulacyjne do pozycji . Funkcja podstawowego oświetlenia (rys. 6.1/E) Funkcja oświetlenia podstawowego umożliwia oświetlenie z mocą ok. 10% światła, jeżeli osiągnięta zostanie ustawio- na wartość jasności. Po wykryciu ruchu wobszarze wykrywania światło zostaje włączone na ustawiony czas ze 100% jasnością. Po upłynięciu ustawionego czasu światło wyłączy się cał- kowicie. Jeżeli ustawiona jasność nadal zostaje osiągnięta, światło podstawowe zostanie ponownie włączone. – Pokrętło regulacyjne ustawione na = światło podstawowe włączone – Pokrętło regulacyjne ustawione na 0 = światło podstawowe wyłączone Światło podstawowe jest włączone, jeżeli nie zostanie osiągnięta wartość graniczna jasności. W przypadku ak- tywowanego trybu światła dziennego światło podstawowe jest zawsze włączone. Światło podstawowe wyłącza się raz na godzinę, aby zmierzyć jasność otoczenia. Po krótkim czasie światło podstawowe włącza się ponownie. Funkcja stałego świecenia Jeżeli wprzewodzie zasilającym zostanie zamontowany opcjonalny wyłącznik sieciowy, to oprócz zwykłego włącza- nia iwyłączania możliwe jest wykonywanie następujących funkcji: Tryb stałego świecenia ( rys. 6.2 ) 1 ) Włączanie stałego świecenia: wyłącznik 2×WYŁ. i WŁ. Lampa ustawiona jest na 4 godziny na tryb stałego świecenia. Następnie przecho- dzi automatycznie na tryb pracy czujnika. 2 ) Wyłączanie stałego świecenia: wyłącznik 1×WYŁ. i WŁ. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Ważne: Częstotliwość przełączania musi mieścić się w zakresie od 0,2 do 1sekundy.

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku. Nie wyrzucać urządzeń elektrycznych wraz zodpadami z gospodarstw domowych! PL- 72 -Tylko dla krajów UEZgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.Ważne: Układ sterowania nie jest wymienny.

8. Deklaracja zgodności z normami

Niniejszym STEINEL Vertrieb GmbH deklaruje, że typ urządzenia radiowego RS LED M1 spełnia wymogi dyrek-tywy 2014/53/UE. Pełen tekst deklaracji zgodności UE dostępny jest pod adresem internetowym: www.steinel.de

9. Gwarancja producenta

Niniejszy produkt firmy Steinel został wykonany z dużą sta-rannością. Prawidłowe działanie i bezpieczeństwa użytko-wania potwierdzają przeprowadzone losowo kontrole jako-ści oraz zgodność z obowiązującymi przepisami. Firma Steinel udziela gwarancji na prawidłowe właściwości idziałanie. Okres gwarancji wynosi 36miesięcy irozpoczy-na się zdniem sprzedaży użytkownikowi. W ramach gwa-rancji usuwane są braki wynikające z wad materiałowych lub produkcyjnych, świadczenia gwarancyjne obejmują na-prawę lub wymianę wadliwych części, w zależności od po-trzeb izgodnie z naszą decyzją. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu eksploatacyjne-mu, uszkodzeń iusterek spowodowanych przez nieprawi-dłową obsługę lub konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przed-miotach trzecich.Gwarancja jest udzielana tylko wtedy, gdy prawidłowo za-pakowane urządzenie (nierozłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz zkrótkim opisem usterki, paragonem lub rachunkiem zaku-pu (opatrzonym datą zakupu ipieczęcią sklepu).Serwis naprawczy:Po upływie okresu gwarancji lub wrazie usterek nieobję-tych gwarancją informacji omożliwości naprawy udziela najbliższy punkt serwisowy. GWARANCJI

Wymiary (wys.xszer.xgł.) M1: 200×200×53 mm Napięcie zasilające 220–240 V, 50/60 HzPobór mocy (Pon) 8,80 WStrumień świetlny* M1: 759 lmWydajność M1: 86 lm/WCzujnik trybu czuwania (Psb) 0,39 WPrąd sieciowy 46,50mAACWspółczynnik mocy 0,93Temperatura barwowa 3 000 K (ciepłe białe światło)Indeks oddawania barw Ra = 83Średnia znamionowa żywotność L70B50 przy 25°C: > 60 000 hJednolitość barwy SDCM Wartość początkowa: 3Rozkład natężenia światła

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Technika wysokiej częstotliwości 5,8 GHz (reaguje niezależnie od temperatury nawet na nieznaczne ruchy) Kąt wykrywania 360° z kątem rozwarcia 160°Moc nadawcza ok. 1 mWZasięg wykrywania czujnika Ø 3-8mUstawianie czasu 5 s - 15 min- 73 - Usterka Przyczyna Usuwanie brak napięcia zasilającego lampę z czujnikiem ruchu ■ zadziałał bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód ■ zwarcie w przewodzie zasilającym ■ ewentualnie zainstalowany wyłącznik sieciowy jest wyłączony ■ włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia ■ sprawdzić podłączenia elektryczne ■ włączyć wyłącznik sieciowy lampa z czujnikiem ruchu nie włącza się ■ nieprawidłowo ustawiona czułość zmierzchowa czujnika ■ wyłączony wyłącznik sieciowy ■ zadziałał bezpiecznik ■ ustawić na nowo ■ włączyć ■ włączyć, wymienić bezpiecznik, ewentualnie sprawdzić podłączenie lampa z czujnikiem ruchu nie wyłącza się ■ wobszarze wykrywania czujnika ciągle coś się porusza ■ sprawdzić obszar wykrywania lampa z czujnikiem ruchu zapala się bez widocznego powodu ■ lampa nie zamontowana stabilnie ■ ruch miał miejsce, jednak nie został za- uważony przez obserwatora ( ruchy za ścianą, poruszanie się małego obiektu w bezpośrednim sąsiedztwie lampy itp. ) ■ zamontować obudowę na sztywno ■ sprawdzić obszar wykrywania lampa z czujnikiem ruchu nie zapala się pomimo ruchu ■ szybkie ruchy zostały stłumione wcelu zminimalizowania usterek lub ustawiony zbyt mały obszar wykrywania ■ nieprawidłowo ustawiona czułość zmierz- chowa czujnika ■ sprawdzić obszar wykrywania ■ ustawić na nowo
