Typ produktu	Vnútorné svietidlo s detekciou s HF pohybovým detektorom
Rozmery (V × Š × H)	200 × 200 × 53 mm
Napájanie	220–240 V, 50/60 Hz
Príkon (Pon)	8,80 W
Svetelný tok	759 lm
Farebná teplota	3 000 K (teplá biela)
Index podania farieb (CRI)	83
Priemerná životnosť	>60 000 h (L70B50 pri 25 °C)
Uhol detekcie	360° s uhlovým otvorom 160°
Dosah detektora	∅ 3–8 m
Časové oneskorenie	Od 5 s do 15 min
Prah spínania	Od 2 do 2 000 lx
Orientačné svetlo	10 % menovitého výkonu
Stupeň krytia	IP20
Trieda ochrany	II
Trieda energetickej účinnosti	F
Technológia detekcie	HF 5,8 GHz (teplotne stabilizovaný)
Výkon HF vysielania	~1 mW
Hlavné funkcie	Detekcia pohybu, nútený chod, orientačné svetlo
Obsah dodávky	Svietidlo, 3 skrutky, 3 hmoždinky, 3 dištančné diely
Nastavenia	Časové oneskorenie, dosah, prah spínania, orientačné svetlo
Bezpečnosť	Pred zásahom vypnite napájanie; inštalácia v súlade s normou NF C-15100
Údržba	Svetelný zdroj nie je možné vymeniť; v prípade poruchy vymeňte celé svietidlo
Záruka výrobcu	36 mesiacov od dátumu nákupu

Často kladené otázky - RS LED D1 STEINEL

Ako nainštalovať svietidlo RS LED D1?

Najprv vypnite napájanie. Označte a vyvŕtajte otvory, vložte hmoždinky. Podľa typu kábla (zapustený alebo na omietku) vykonajte zodpovedajúcu montáž. Pripojte vodiče (L, N, PE) na svorkovnicu, potom zapnite napájanie. Vykonajte nastavenia a nasaďte difúzor späť.

Ako nastaviť dosah detektora?

Použite gombík nastavenia dosahu (G). Otáčaním smerom k symbolu maxima je dosah maximálny (8 m). Smerom k minimu je znížený (2,50 m pri montáži vo výške 2,50 m).

Ako aktivovať orientačné svetlo?

Nastavte gombík orientačného svetla (E) do polohy ℃ (zapnuté). Orientačné svetlo potom zapne osvetlenie na 10 %, ak nie je dosiahnutý nastavený prah jasu. V polohe 0 je orientačné svetlo vypnuté.

Čo robiť, ak sa svietidlo napriek pohybu nerozsvieti?

Skontrolujte nastavenie prahu spínania (H): cez deň ho nastavte na ⚙. Uistite sa, že hlavný vypínač je v polohe zapnuté a že poistka nevyhorela. Tiež skontrolujte, či je oblasť detekcie správne nastavená.

Čo robiť, ak sa svietidlo nevypne?

Neustály pohyb v oblasti detekcie udržuje osvetlenie zapnuté. Skontrolujte, či nie je prítomný žiadny zdroj pohybu (zvieratá, pohyblivé predmety). V prípade potreby znížte dosah alebo časové oneskorenie.

Ako používať funkciu núteného chodu?

Pomocou hlavného vypínača na napájacom kábli stlačte vypínač 2-krát do polohy VYPNUTÉ a potom ZAPNUTÉ (v čase 0,2 až 1 sekunda) na zapnutie núteného chodu na 4 hodiny. Na zastavenie stlačte 1-krát VYPNUTÉ a potom ZAPNUTÉ.

Aká je záruka na tento produkt?

STEINEL poskytuje záruku 36 mesiacov od dátumu nákupu na chyby materiálu alebo konštrukcie. Vylúčené sú opotrebiteľné diely a poškodenia spôsobené nesprávnym používaním. Na uplatnenie záruky vráťte nerozobrané zariadenie spolu s dokladom o kúpe.

Ako čistiť svietidlo RS LED D1?

Pred čistením vypnite napájanie. Difúzor čistite jemnou suchou handričkou. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá. Zabráňte vniknutiu vlhkosti.

Môžem si LED vymeniť sám?

Nie, svetelný zdroj nie je vymeniteľný. V prípade poruchy (napr. vypálená LED) musí byť celé svietidlo vymenené. Kontaktujte zákaznícky servis.

Aký je maximálny dosah detektora?

Maximálny dosah je 8 m v priemere (∅) pri montáži na strop vo výške 2,50 m. Je nastaviteľný od 3 do 8 m pomocou gombíka nastavenia.

NÁVOD NA OBSLUHU RS LED D1 STEINEL

Ružová ul. 111 · SK-01901 llava

Tel.: [phone]

[e-mail]

www.neco.sk

-Chránené autorským právom. Dotlač, aj ked'iba v skrá- tenej verzii, je povolená iba s naším súhlasom.

-Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

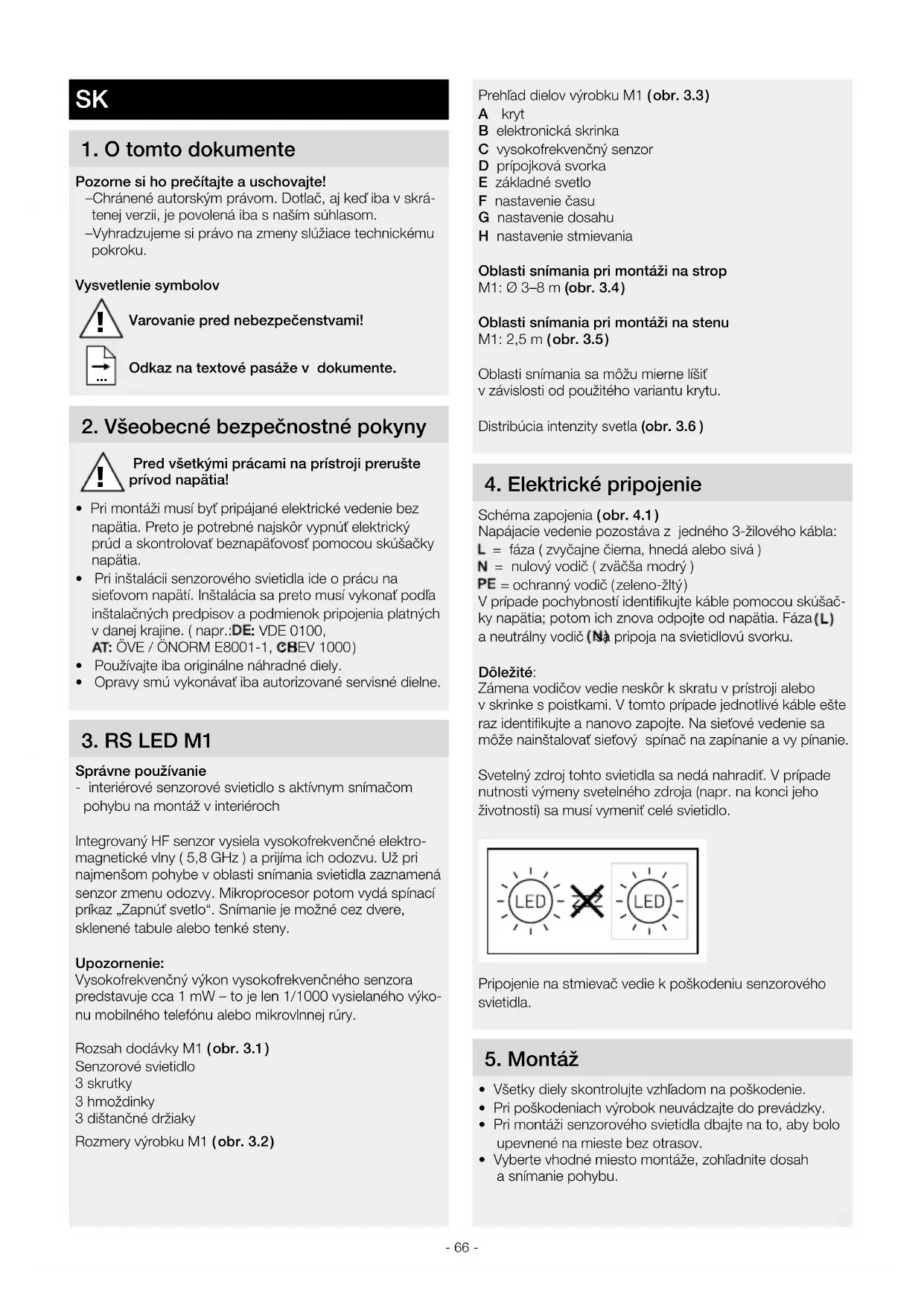

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapätovosť pomocou skúšačky napätia.
• Pri inštalácii senzorového svietidla ide o prácu na sieťovom napátí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej krajine. ( napr.:DE: VDE 0100,
  AT: ÖVE / ÖNORM E8001-1, CBEV 1000)
• Používajte iba originálne náhradné diely.
• Opravy smú vykonávať iba autorizované servisné dielne.

3. RS LED M1

Správne používanie

- interiérové senzorové svietidlo s aktívnym snímačom pohybu na montáž v interiéroch

Integrovaný HF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ich odozvu. Už pri najmenšom pohybe v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny.

Upozornenie:

Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.

Rozsah dodávky M1 (obr. 3.1)

Senzorové svietidlo

3 skrutky

3 hmoždinky

3 dištančné držiaky

Rozmery výrobku M1 (obr. 3.2)

Prehlád dielov výrobku M1 (obr. 3.3)

A kryt
B elektronická skrinka
C vysokofrekvenčný senzor
D prípojková svorka
E základné svetlo
F nastavenie času
G nastavenie dosahu
H nastavenie stmievania

Oblasti snímania pri montáži na strop M1: ∅ 3–8 m (obr. 3.4)

Oblasti snímania pri montáži na stenu M1: 2,5 m (obr. 3.5)

Oblasti snímania sa môžu mierne líšit v závislosti od použitého variantu krytu.

Distribúcia intenzity svetla (obr. 3.6)

Napájacie vedenie pozostáva z jedného 3-žilového kábla:

L = fáza ( zvyčajne čierna, hnedá alebo sivá )

N = nulový vodič ( zväčša modrý )

V prípade pochybností identifikujte káble pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) a neutrálny vodič (Na) pripoja na svietidlovú svorku.

Dôležité:

Zámena vodičov vedie neskôr k skratu v prístroji alebo v skrinke s poistkami. V tomto prípade jednotlivé káble ešte raz identifikujte a nanovo zapojte. Na sieťové vedenie sa môže nainštalovať sieťový spínač na zapínanie a vy pínanie.

Svetelný zdroj tohto svietidla sa nedá nahradiť. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeníť celé svietidlo.

LED LED

• Všetky diely skontrolujte vzhľadom na poškodenie.
• Pri poškodeniach výrobok neuvádzajte do prevádzky.
• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.
• Vyberte vhodné miesto montáže, zohládnite dosah a snímanie pohybu.

Montážny postup

• Vypnite napájanie elektrickým prúdom. (obr. 4.1)
- Naznačte otvory na vrtanie. (obr. 5.1)
• Vyvrtajte otvory a vložte hmoždinky. (obr. 5.2)
- Montáž pri prípojnom podomietkovom vedení (obr. 5.3)
• Montáž pri prípojnom nadomietkovom vedení (obr. 5.4)
• Pripojte prípojný kábel. (obr. 5.5)
• Zapnite napájanie elektrickým prúdom. (obr. 5.7)
• Vykonajte nastavenia. (obr. 5.6)
- Nastavenia → „6. Funkcia“
• Nasadte kryt. (obr. 5.7)

6. Funkcia

Nastavenie z výroby:

Nastavenie času: 5 sekúnd

Nastavenie dosahu: M1: max. 8 m

Nastavenie stmievania: 2000 lx

Základné svetlo: VYP

Po montáži telesa a pripojení na siet sa môže senzorové svietidlo uviest do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou sieťového spínača sa svietidlo vypne kvôli fáze zamerania po 10 sekundách a následne je aktívne pre senzorovú prevádzku. Opätovné stlačenie sieťového spínača nie je potrebné.

Funkcia nastavovacieho regulátora (obr. 6.1)

Nastavenie času ( doba dobehu ) ( obr. 6.1/F)

Požadovaná doba svietenia svietidla sa môže plynulo nastavit od cca 5 s do max. 15 min. Každým zazna-menaným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu.

Upozornenie:

Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1 sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opät zapnút svetlo.

Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastavit najkratší čas.

Nastavenie dosahu (citlivost) (obr. 6.1/G)

Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2,5 m a vytvorí tak oblast snímania.

-nastavovací regulátor max. = max. dosah

(M1:8m)

-nastavovací regulátor min. = min. dosah

(M1:2,50m)

Nastavenie stmievania ( prahu citlivosti ) ( obr. 6.1/F)

Požadovaný prah citlivosti svietidla sa môže plynulo nastavit od cca 2 do 2000 lx.

-nastavovací regulátor nastavený na ♿= prevádzka pri dennom svetle ( nezávisle od jasu )

Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací regulátor nastavený na 🌐

Funkcia základného svetla (obr. 6.1/E

Funkcia základného svetla umožňuje osvetlenie na úrovni cca 10 % svetelného výkonu, ked' sa dosiahne nastavená hodnota svetlosti.

V prípade pohybu v oblasti snímania sa svetlo zapne na nastavený čas so 100 % svetlostou.

Po uplynutí nastaveného času sa svetlo úplne vypne.

Ak je nastavená hodnota jasu stále dosiahnutá, základné svetlo sa znova zapne.

-Nastavovací regulátor nastavený na Ⓕ = základné svetlo ZAP

-Nastavovací regulátor nastavený na 0 = základné svetlo VYP

Základné svetlo je zapnuté, ked'nie je dosiahnutá úroveň jasu. Pri aktivovanej prevádzke pri dennom svetle je základné svetlo vždy zapnuté.

Základné svetlo sa vypne každú hodinu, aby zmeralo svetlosť okolia. Po krátkej dobe sa základné svetlo znova zapne.

Funkcia trvalého svetla

Ak sa k napájaciemu vedeniu namontuje volitelný sietový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie:

Režim trvalého svetla (obr. 6.2)

1 ) zapnutie trvalého svetla:

spínač 2 × VYP a ZAP. Svetidlo sa na 4 hodiny nastaví na trvalé svetlo. Následne sa automaticky znovu prepne do senzorovej prevádzky.

2) vypnutie trvalého svetla:

spínač 1 × VYP a ZAP. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky.

Dôležité:

Jednotlivé spínania sa musia vykonať v rozmedzí od 0,2 do 1 sekundy.

7. Likvidácia

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ

Podľa platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdat na ekologickú recykláciu.

Upozornenie: Prevádzkový prístroj sa nedá vymení.

230V LED

8. Vyhlásenie o zhode

Týmto spoločnosť STEINEL Vertrieb GmbH vyhlasuje, že typ rádiového zariadenia RS LED M1 zodpovedá smer-nici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na nasledujúcej internetovej adrese: www.stinel.de

9. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia.

Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

1. Technické údaje

Rozmery (V × Š × H) M1: 200 × 200 × 53 mm
Sieťové napätie 220 – 240 V, 50/60 Hz
Príkon (Pon) 8,80 W
Svetelný tok * M1: 759 lm
Efektívnosť M1: 86 lm/W
Standby senzor (Psb) 0,39 W
Sieťový prúd 46,50 mA AC
Faktor výkonu 0,93
Teplota farby 3 000 K (teplá biela)
Index reprodukcie farieb R a = 83
Priemerná dimenzovaná životnosť L70B50 pri 25 °C: >60 000 hod.
Konzistencia farieb SDCM počiatočná hodnota: 3
Distribúcia intenzity svetla
VF technológia	5,8 GHz (reaguje v závislosti od teploty na najmenšie pohyby)
Uhol dosahu	360° s uhlom otvorenia 160°
Vysielací výkon	cca 1 mW
Dosah snímania	∅ 3 – 8 m
Nastavenie času	5 s – 15 min.
Nastavenie stmievania/svitania	2 – 2 000 lx
Základné svetlo	10 %
Krytie	IP20
Trieda ochrany	II
Teplota okolia	-10 až +40 °C
Trieda energetickej účinnosti	Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.

11. Prevádzkové poruchy

Porucha Príčina Riešenie

Senzorové svietidlo bez napätia	■ aktivovala sa poistka, nezapnuté, vedenie prerušené■ skrat na sieťovom prívodnom vedení■ prípadne zabudovaný sieťový spínač je vypnutý	■ zapnúť poistku, vymeníť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia■ skontrolovať prípojky■ zapnúť sieťový spínač
Senzorové svietidlo sa nezapína	■ nastavenie stmievanie je nesprávne zvolené■ sieťový spínač je vypnutý■ aktivovala sa poistka	■ znovu nastaviť■ zapnúť■ zapnúť poistku, vymeníť, príp. skontrolovať pripojenie
Senzorové svietidlo sa nevypína	■ trvalý pohyb v oblasti snímania ■ skontrolovať oblast’
Senzorové svietidlo sa zapína bez viditelného pohybu	■ svietidlo nie je namontované so zabezpečením proti pohybu■ pohyb sa uskutočnil, ale pozorovatel’ ho nerozpoznal ( pohyb za stenou, pohyb malého objektu v bezprostrednej blízkosti svietidla atd’)	■ pevne namontovať teleso■ skontrolovať oblast’
Senzorové svietidlo sa nezapína napriek pohybu	■ rýchle pohyby sú potlačené kvôli minima-lizovaniu porúch alebo je oblast’ snímania nastavená ako príliš malá■ nastavenie stmievanie je nesprávne zvo-lené	■ skontrolovať oblast’■ znovu nastaviť
