Produkttyp	Varmluftsugn (airfryer)
Märke	Redmond
Modell	RAG241E
Effekt	700–800 W
Matningsspänning	220–240 V, 50/60 Hz
Manövreringstyp	Mekanisk (roterande timer och termostat)
Värmetyp	Halogen
Temperaturområde	60–250 °C
Timer	5–60 minuter
Diameter på glaslock	22,5 cm
Medföljande tillbehör	3 metallgaller (höjder 20, 20, 60 mm), tång, stöd, silikonpackning, silikonmatta, kokbok
Avfrostningsfunktion	Ja (position Defrost)
Självrengöring	Ja (position Wash)
Säkerhet	Automatiskt stopp när handtaget lyfts, obligatorisk jordning, överhettningsskydd
Underhåll	Lock och kropp torkas av fuktig trasa, galler och packning diskmaskinssäkra, sänk inte ned kroppen
Längd på nätsladd	1,5 m

Vanliga frågor - RAG241E Redmond

Hur använder jag Redmond RAG241E airfryer för första gången?

Före första användning, ta bort all förpackning. Torka av kroppen med en fuktig trasa och låt torka. Kör en självrengöringscykel (position Wash) i 10-15 minuter med varmt vatten och lite rengöringsmedel. Låt svalna, skölj och torka.

Vilken typ av behållare ska användas med airfryern?

Använd en värmetålig behållare som passar med locket på 22,5 cm eller silikonpackningen (27 cm). Undvik plast som inte är ugnsäkert. Välj metall-, keramik- eller tjockt värmetåligt glas.

Hur ställer jag in temperatur och tillagningstid?

Vrid temperaturvredet mellan 60 och 250°C enligt receptet. Ställ in timern på 5 till 60 minuter genom att vrida vredet medurs. Värmelampan tänds när temperaturen uppnåtts.

Varför är min mat inte genomstekt?

Temperaturen eller tillagningstiden kan vara otillräcklig. Se tabellen med rekommenderade inställningar i bruksanvisningen. För fryst mat, lägg till 10-15 minuter per 400 g.

Hur tinar jag upp mat med denna apparat?

Ställ temperaturvredet på position Defrost. Ställ in timern efter vikten (exempel: kyckling 500 g → 2 timmar). Fläkten går utan värme för skonsam upptining.

Kan airfryern användas samtidigt som en multikokare?

Ja, men airfryerns temperatur får inte överstiga 150°C för att undvika överhettning av multikokaren.

Hur rengör jag airfryern efter användning?

Koppla ur och låt svalna. Rengör glaslocket med en svamp och milt rengöringsmedel. Galler, packning och silikonmatta tål diskmaskin. Kroppen får aldrig sänkas ned i vatten.

Vad gör jag om apparaten inte startar?

Kontrollera att uttaget fungerar och att transporthandtaget är nedtryckt helt (det fungerar som en säkerhetsbrytare). Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Vilka extra tillbehör finns tillgängliga?

Tillbehör som extra galler, packningar eller silikonmattor finns på webbplatsen www.multicooker.com eller hos auktoriserade Redmond-återförsäljare.

Hur lång är garantin på apparaten?

Garantin är 2 år från inköpsdatum, under förutsättning att apparaten används korrekt och att garantihäftet med stämpel uppvisas. Garantin täcker inte normalt slitage eller förbrukningsmaterial.

BRUKSANVISNING RAG241E Redmond

Innan du börjar använda denna apparat, bör du lösa igenom denna bruksanvisning noggrant och förvara den som handboken. Använder du apparaten på ett rätt sätt ska den vara i bruk på lång tid.

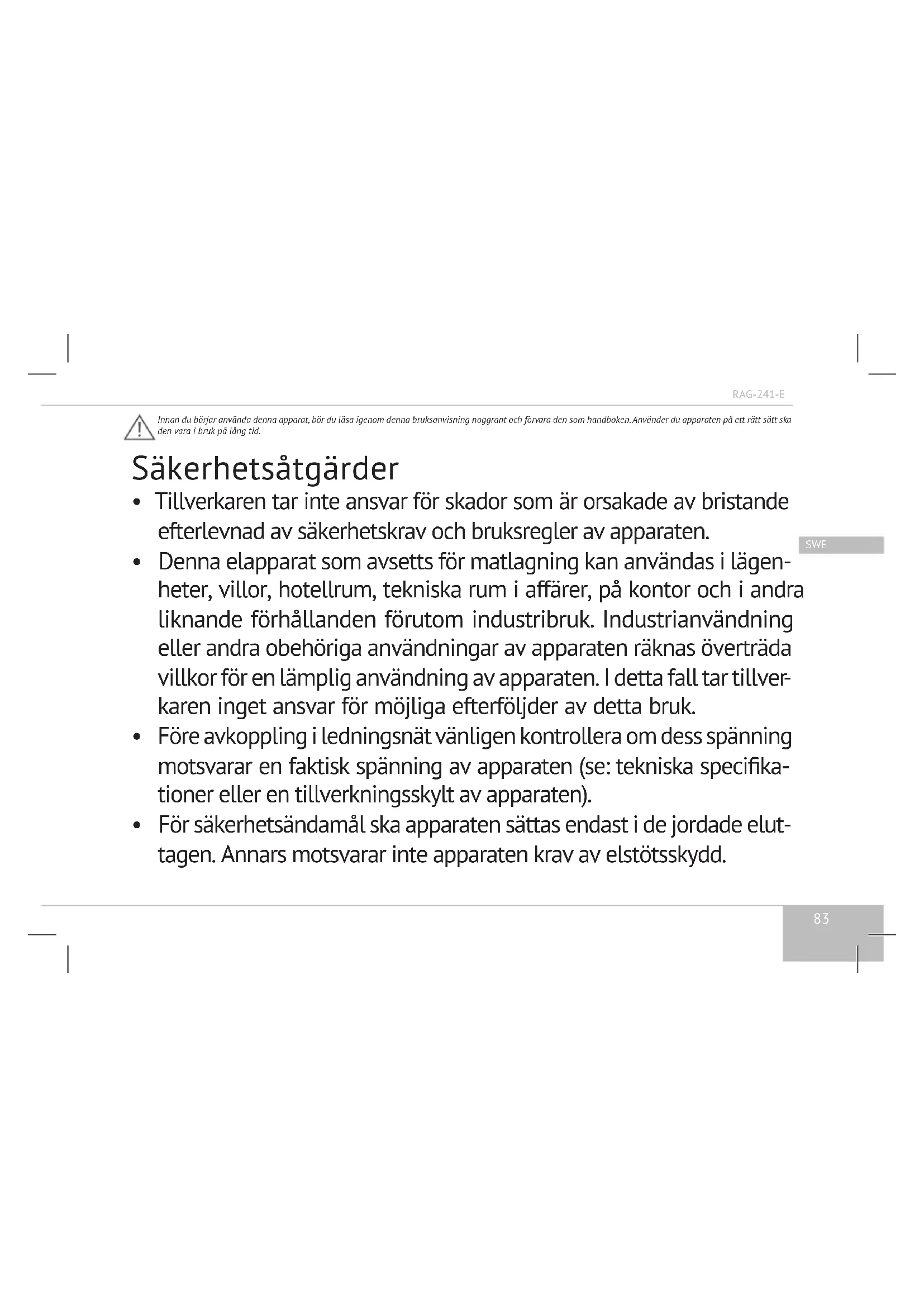

Säkerhetsåtgärder

• Tillverkaren tar inte ansvar för skador som är orsakade av bristande efterlevnad av säkerhetskrav och bruksregler av apparaten.
• Denna elapparat som avsetts för matlagning kan användas i lägenheter, villor, hotellrum, tekniska rum i affärer, på kontor och i andra liknande förhållanden förutom industribruk. Industrianvändning eller andra obehöriga användningar av apparaten räknas överträda villkor för en lämplig användning av apparaten. I detta fall tar tillverkaren inget ansvar för möjliga efterföljder av detta bruk.
• Före avkoppling i ledningsnät vänligen kontrollera om dess spänning motsvarar en faktisk spänning av apparaten (se: tekniska specifikationer eller en tillverkningsskylt av apparaten).
• För säkerhetsändamål ska apparaten sättas endast i de jordade eluttagen. Annars motsvarar inte apparaten krav av elstötsskydd.

REDMOND

- Sätt apparaten endast i de jordade eluttagen, det är ett skyddskrav mot elstötar. Kontrollera att ledningstråden är jordad.

STOP

OBS! Apparatens kropp, behållare och glaslock uppvärms vid bruk! Var försiktigt! Använd grytlappar. Luta inte över apparaten när öppnar locket för att undvika brännskador.

• Koppla apparaten av elnätet efter användning samt vid rengöring och överföring av apparaten. Ta ut elsladden med torra händer, håll den vid elkontakten, inte träden.
• Lägg inte tråden vid dörrar och värmekällor. Kontrollera att tråden inte vänder sig och inte böjs, inte rör skarpa föremål, hörn och möbelns hörn.

STOP

KOM IHÅG: skador av tråden kan leda till fel som inte motsvarar garantivillkor och till elströmsskador. Den skadade tråden ska ersättas strax i service center.

- Placera inte apparaten med en behållare på en mjuk yta. Täck inte apparaten vid bruk, det kan leda till överhettning och fel i apparatens funktion.

• Kontrollera att varmluftsugnen och behållaren placeras på avständ i minst 10 cm från lättantända material (gardiner, tapeter osv.).
• Bruket är förbjudet i öppna rymmen – vatten eller obehöriga föremål kan hamna inne i apparatens kropp och leda till stora skador.
• Kontrollera att apparaten är avkopplad före rengöringen. Följ bruksanvisning om rengöringen av apparaten.
• Kontrollera att det inte finns sprickor och repor på kroppen. Ser du antingen sprickor eller repor på lockets yta undvik vidare användning av apparaten.

DET ÄR FÖRBJUDET att placera apparatens kropp under vatten eller sätta den under vattenstråle! Se till att vatten inte hamnar i den inbyg- gda fläkten.

- Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska

REDMOND

inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen. Förvara apparaten och elsladden otillgängligt för barn under 8 år.

• Förpackningsmaterial (film eller skum, m.m.) kan vara farligt för barn. Det finns en risk av kvävning! Förvara förpackningsmaterial i den för barn oåtkomliga platserna.
• En fristående reparation av apparaten och byte i dess konstruktion är förbjudna. Alla servicearbeten ska genomföras i en auktoriserad service center. Oprofessionellt genomförda arbetet kan följa till brytande av apparaten, skadegörande och åverkan av tillhörigheten.

STOP

OBS! Det är förbjudet att bruka apparaten vid vilka fel som helst.

Tekniska specifikationer

Modell	RAG-241-E
Effekt	700-800 W
Spänning	220-240 V, 50/60 Hz
Typ av kontroll	mekanisk
Typ av värmeelement	halogen
Diameter av loss	22,5 cm
Temperaturreglering	60-250°C
Tid av tillagningsintervall	5-60 min
Längd av elsladd	1,5 m

Översikt

Universell varmluftsgn	1 st.
Metallgaller:

Diameter, mm Höjd, mm Antal, st.
160 20 1
190 20 1
190 60 1

Metallpincett att ta ut galler	1 st.
Metallunderlag	1 st.
"20 recept" bok	1 st.
Bruksanvisning	1 st.
Servicebok	1 st.
Silikonring-expander	1 st.
Silikonmatta	1 st.

Tillverkoren har rött att ändra design, uppsättning av delar och tillbehör samt teknisk varudekloration under förbättring av sina produkter utan att avisera om dessa förändringar.

1. Indikator för koppling till elnätet "Power"
2. Timerreglage
3. Lock i härdat glas, diameter 22,5 cm
4. Handtag att överföra apparaten
5. Indikator för uppvärmning "Heat"
6. Temperaturreglage

7. Kroppavvarmluftsugn

8. Komplettgaller

9. Pincett att ta ut galler
10. Undelag
11. Silikonring-expander
12. Silikonmatta

Kontrollpanel A2

1. Indikator för koppling till elnätet "Power"
2. "Av" läget ("Off")
3. Tidsskala
4. Indikator för uppvärmning "Heat"
5. Temperaturskala
6. Temperaturreglagens läge för avfrostning "Defrost"
7. Temperaturreglagens läge för automatisk rengöring "Wash"

Ändamål och bruksprinciper

Apparaten är avsett att användas tillsammans med värmebeständiga kärl, som kan fästas vid locket, diameter 22,5 cm.

Varmluftsugnen fungerar med hjälp av konvektion av luftflöden som rör sig tack vare elektriska värmeelementet inne i behållaren. Luften uppvärms till en hög temperatur med halogen värmeelement. Fläkten på apparatens lock gör att heta luftflöden börjar röra sig.

Den uppvärmda luften cirkulerar inne i behållaren i alla riktningar uppåt och nedåt till fläkten och värmer upp produkterna för att tillaga de till det skikt som behövs.

Luftflödens intensitet och temperatur kan ändras beroende på det utvalda tillagningsläget och uppnå 250°C. Termostat som inbyggt i apparaten kontrollerar lufttemperatur, då kontrollern sätter på och stänger av värmeelementet.

Ta försiktigt apparaten ut ur förpackningen. Ta bort alla förpackningsmaterial och dekaler.

Det är nödvändigt att spora alla varningsklister, markeringsskyltar (om de finns) och skylten med serienummer på kroppen av apparaten! Avsaknaden av serienummer på apparaten leder till att du inte har rött för garanti på underhåll

Behandla apparatens kropp med en våt duk och låt den torka. En obehörig doft kan uppstå vis första användningen och det rekommenderas att genomföra en automatisk rengöring av apparaten. En obehörig doft vid första användingen är inte en följd av apparatens fel.

REDMOND

Efter transportering eller lagring av apparaten vid en låg temperatur ska apparaten förvaras vid rumstemperatur minst i 2 timmar.

II. BRUK AV VARMLUFTSUGN

Före användningen

Innan att använda apparaten kontrollera att yttre och synbara inre delar av universell varmluftsugn inte har skador, klyvningar och andra defekter.

Förbered arbetsbehållare (ingår inte i komplett). Behållaren ska tillverkas i ett värmebeständigt material och motsvara diameter av ett glaslock av apparaten (22,5 cm) eller den yttre kanten på silikonringen av expandertyp (27 cm). Kontrollera att behållaren du använder fastnar jämnt vid varmluftsugnen och inte har öppningar (hål) för ångutgång.

Bruk av grill

1. Placera ett galler (låg eller hög) i en behållare och tillsätt produkten på gallret. Se till att det finns avständ i 1,5-2 cm mellan produkten och locket, samt mellan produkten och behållarens väggar. Anståndet är viktigt för en jämn luftväxling.
2. Placera behållaren på en hård jämn slät och värmebeständig arbetsyta (t.ex. på spisen eller underlaget) så att det finns avständet i 10 cm från andra föremål som kan drabbas av en hög temperatur, sedan sätt en universell varmluftsugn på behållaren. Kontrollera att behållaren du använder fastnar jämnt vid varmluftsugnen och inte har öppningar (hål) för ångutgång. För att ytterligare skydda ytan mot höga temperaturer använd en silikonmatta som ingår i komplett med apparaten. Vid behov fäst silikonring-expander på varmluftsugnens lock. Kontrollera att den fästs säkert.
3. Koppla apparaten till elnätet.
4. Sänk handtaget för överföring ner tills det stoppar (höjer du upp handtaget vid tillagningen ska varmluftsuqnen kopplas av elnätet automatiskt).
5. Ange tillagningstid, sedan vänd tidsreglage medsols till ett önskat värde, då ska en röd lampa tända. Fläkten ska startas. Tillagningstid kan anges inom intervall mellan 5 och 60 minuter.
6. Ange tillagningstemperatur enligt receptet eller tabellen av tillagningsrekommandationer för temperatur- och tidsinställningar sedan vänd temperaturreglagens handtag till en önskad temperatur.

OBS! Används apparaten tillsammans med multikokaren bör det inte sätta temperaturreglagen på vormluftsugnen högre än 150°C!

1. Indikator för uppvärmning ska tända. Varmluftsugnen startas. Indikator för uppvärmning kan slockna av före den angivna tiden, vilket visar att apparaten har uppnått nödvändiga temperaturen. När temperaturen i behållaren blir mindre än det angivna värdet, ska uppvärmningsindikator täder automatiskt och uppvärmningsprocessen ska börja på nytt.
2. Efter att den angivna temperaturen har slutat bör apparaten kallna i ungefär 10 minuter. Sedan kan universella varmluftsgunen lossas och placeras på en värmebeständig yta för att kallna helt och hålet.

OBS! Lägg inte heta varmluftsugnen på silikonmattan.

III. REKOMMENDERADE INSTÄLLNINGAR AV TILLAGNINGSTEMPERATUR OCHTID

Produkt Vikt, g Tid, tim:min Temperatur, °C
Kyckling 1200 1:30 200
Nötkött (stekar) 400 0:20 240
Fläsk 800 1:00 200
Tigerråkor 200 0:10 180
Potatis (bitar)	400 0:30 190

Det är viktigt att ta hänsyn till att det är allmänna rekommendationer. Tid som är angiven i tabellen är ungeförlig. Den kan skilja sig från faktiska värden och beror på konkreta typer av produkter och på vad man personligen föredrar.

IV. REKOMMENDERADE INSTÄLLNINGAR AV AVFROSTNINGSTID("DEFROST")

Produkt	Vikt, g	Tld, timän
Kyckling	500	2:00
Nötkött	500	2:30
Fläsk	500	2:30
Tigerräkor	200	0:50

V. TIPS FÖR MATLAGNING

• Avfrosta de frysta produkterna på förhand eller tillägg 10-15 minuter för varje 400 g av den frysta produkten när anger tillagningstid. För en jämn tillagning av rätter och ett jämnt gyllenbrun vänd produkten vid tillagningen.
• Tillsätt produkter på galler, det kan ge en fri luftväxling omkring maten och förkorta tillagningstid.
• Använd två galler för att tillaga två rätter samtidigt. Kom ihåg att olika produkter har olika tillagningstid. Tillsätt produkten som kräver längre till på nedre gallret. Sedan när tillagningsprocessen pågår tillsätt andra produkten på övre gallret.
• Lägg några bitar av produkten på gallret och kontrollera att det finns ett avständ i minst 2 cm mellan dem och väggar av behållaren. Detta utrymme möjliggör en bra luftväxling inne i hela behållaren. Placera inte en produkt på en annan med syfte att spara utrymmet och tillaga mer. Det kan störa luftväxling i hela behållaren.
• Tillaga grillen på övre gallret, stek och stora bitar av produkter på nedre gallret.

Placera inte plastkärl i behållaren (t.o.m. för mikrovövsugn) eller tunna glastallrikar. Använd metall- eller keramiska tallrikar(avsett för ugnen) samt kärl i härdat glas.

Vanliga fel vid tillagning

Rätten är inte klarlagad

Möjliga anledningar Lösning
För låg tillagningstemperatur har förinstälts Ange en lämplig temperatur
För kort tillagningstid har förinstälts Ange en lämplig tid

Rätten har överstekts

Möjliga anledningar Lösning
För hög tillagningstemperatur har förinställts	Minska temperatur och följ steg i recept som passar denna appratats modell
För lång tillagningstid har förinställts	Minska tid och följ steg i recept som passar denna appratats modell

Bakelsen blev våt

Möjliga anledningar Lösning
Du har valt fel Ingredienser, som ger ut för mycket vätskan (fräscha grönsaker eller frukter, frysta bär, gräddfilen m.m.)	Välj ingredienser enligt bakningsrecept. Undvika ingredienser som innehåller för mycket vätskan eller använd dem i mindre proportioner

Bakelsen lyfts inte upp

Möjliga anledningar Lösning
Ägg och socker vispats inte tillräckligt	Använd recepten som du verkligen kan lita på (passande för denna apparats modell). Ingrediensernas val. sätt att skåra dem, proportioner, programval och matlagningstid måste följe efter det utvalda receptet
Degen har låtits stå ute med bakpulver på för lång tid
Du har inte sållat mjölet eller knådat degen på ett dåligt sädt
Fel vid ingredienstilläggning

VI. RENGÖRING OCH FÖRVARING AV APPARATEN

• Före första användningen rekommenderas det att sätta igång automatisk rengöring av apparaten.
• Använder du inte apparaten på lång tid kontrollera att den är avkopplad från elnätet.
• Innan att rengöra apparaten kontrollera att den är avkopplad från elnätet och kallnat helt och hållet. Vid rengöring använd en mjuk duk och mjuka tvättmedel.

Sänk aldrig apparaten i vatten och/eller andra vätskor, se till att vatten inte hamnar i den inbyggda flökten. Rengör inte apparatens kropp i tvättmaskinen!

DET ÄR FÖRBJUDET att använda hårda servetter eller svompar (om annot inte är avsett i denna anvisning) och slipsmedel vid rengöring. Använd aldrig vilka kemiskt aggressiva tvöttmedel som helst eller andra ämnen som inte rekommenderas använda med föremål som är i kontakt med mat.

• Glaslock rekommenderas rengöra strax efter varje användning av apparaten.
• Galler av apparaten kan rengöras i tvättmaskin.

Rengöra kroppen

Rengör kroppen av apparaten med en mjuk vår trasa eller svamp. Ett mjukt tvättmedel kan användas. Att undvika fläckar på kroppen bör kroppen torkas tills den blir torr.

REDMOND

Snabb rengöring

• Koppla apparaten av elnätet och låt den kallna helt och hållet.
• Behandla glaslocket med en svamp eller en mjuk duk med tvättmedel och varmt vatten.
  • Ta bort alla rester av tvättmedel.

Standard rengöring

• Koppla apparaten av elnätet och låt den kallna helt och hållet.
• Behandla lock och avdelning av fläkten med en svamp eller en mjuk duk med tvättmedel. Använd inte metallsvamp och/eller slipsmaterial.
• Rengör gallren i vatten med tvättmedel.
• Rengör metalldetaljer med en svamp eller en mjuk duk med tvättmedel och sedan torka tills de är torra.

Automatisk rengöring

• Häll hett vatten in i behållaren så att vattennivån är ungefär 3 cm hög.
  • Tillsätt lite tvättmedel.
• Stäng locket och koppla apparaten till elnätet.
• Ange 10-15 minuter på timer, fläkten ska startas.
• Vänd temperaturreglage i "Wash" läget (automatisk rengöring).
• Sänk handtaget att överföra apparaten ner tills det stoppar för att starta rengöring.
• Vid slutet av rengöring skölj behållaren i varmt vatten för att ta bort resterna.

Rengöring i diskmaskin

Galler, silikonring-expander och silikonmatta kan tvättas i diskmaskinen.

Tvätt aldrig hus av varmluftsugnen i diskmaskinen!

VII. TILLÄGGSACCESSOARER

Du kan köpa tilläggsaccessoarer till universell varmluftsugn REDMOND RAG-241-E eller få veta om nyheter i REDMOND produkter påvår hemsida www.multicooker.com, eller i våra lokala partner.

VIII. INNAN DU KONTAKTAR SERVICE CENTER

Fel Möjlig anledning Lösning
Sätts inte på Det	finns ingen koppling till elnätet	Sätt elsladden i ett fungerande elut-tag
Tillagning tar för mycket tid	Avbrott i elnätet
	Varmluftsugnen placerats inte rakt på behålaren	Placera grillen jämnt, utan att det, utan att den kroknar

IX. GARANTIÅTAGANDE

Finns garanti på 2 år efter köp. Under garantiperioden garanterar tillverkaren att undanröja varje tillverkningsfel som orsakades av en otillräcklig kvalitet av material eller konstruktion genom att reparera den, ersätta detaljer eller hela apparaten. Garanti träder i kraft bara i fall datum av köp är bekräftat med stämpel av affären som köpet pågick i och en signatur av expedit på ett originalkvitto. Denna garanti erkänns endast i fall apparaten exploaterades enligt bruksanvisning, inte reparerades, inte demonterades och inte var skadad efter en felaktig behandling, samt alla detaljer har förvarats tillsammans. Denna garanti omfattar inte en fysisk förlütning av apparaten och förbrukningsartikel (filter, lampor, non-stick beläggning, förtätning osv).

Bruksperiod och garantitermin räknas från datum av köp eller tillverkning (i fall datum av köpet är okänt).

Tillverkningsdatum finns i ett serienummer på ett identifikationsmärke på apparatens kropp. Serienummer består av 13 tecken. Det sjätte och det sjunde tecknen betyder en månad, det åttonde – är ett år av tillverkning.

Den av tillverkare för denna apparat förutsett bruksperioden är 3 år efter köp. Denna bruksperiod gäller endast om exploateringen pågår enligt denna bruksanvisning och tekniska krav.

Förpackningen, bruksanvisning och självo apparaten ska återvinnas enligt lokalt sopåtervinningsprogram. Ta hänsyn till miljö: denna apparat får inte hanteras som hushållsavfall.
