RAG241E - Духовка Redmond - Бесплатное руководство пользователя

Тип продукта	Аэрогриль
Бренд	Redmond
Модель	RAG241E
Мощность	700–800 Вт
Напряжение питания	220–240 В, 50/60 Гц
Тип управления	Механическое (поворотные таймер и термостат)
Тип нагрева	Галогеновый
Диапазон температур	60–250 °C
Таймер	5–60 минут
Диаметр стеклянной крышки	22,5 см
Комплектация	3 металлические решётки (высоты 20, 20, 60 мм), щипцы, подставка, силиконовое уплотнение, силиконовый коврик, книга рецептов
Функция разморозки	Да (положение Defrost)
Самоочистка	Да (положение Wash)
Безопасность	Автоматическое отключение при поднятии ручки, обязательное заземление, защита от перегрева
Уход	Крышку и корпус протирать влажной тканью, решётки и уплотнение можно мыть в посудомоечной машине, корпус не погружать в воду
Длина шнура питания	1,5 м

Часто задаваемые вопросы - RAG241E Redmond

Как использовать аэрогриль Redmond RAG241E в первый раз?

Перед первым использованием снимите всю упаковку. Протрите корпус влажной тканью и дайте высохнуть. Выполните цикл самоочистки (положение Wash) в течение 10-15 минут с горячей водой и небольшим количеством моющего средства. Дайте остыть, сполосните и высушите.

Какую посуду использовать с аэрогрилем?

Используйте термостойкую посуду, совместимую с крышкой 22,5 см или силиконовым уплотнением (27 см). Избегайте пластика, не предназначенного для духовок. Предпочтительна посуда из металла, керамики или толстого жаропрочного стекла.

Как установить температуру и время приготовления?

Поверните ручку температуры от 60 до 250 °C в соответствии с рецептом. Установите таймер от 5 до 60 минут, поворачивая ручку по часовой стрелке. Индикатор нагрева загорится при достижении заданной температуры.

Почему блюдо не пропеклось внутри?

Возможно, температура или время приготовления недостаточны. Обратитесь к таблице рекомендуемых настроек в инструкции. Для замороженных продуктов добавляйте 10-15 минут на каждые 400 г.

Как разморозить продукты с помощью этого прибора?

Установите переключатель температуры в положение Defrost. Установите таймер в соответствии с весом (например, курица 500 г → 2 ч). Вентилятор работает без нагрева для мягкой разморозки.

Можно ли использовать аэрогриль одновременно с мультиваркой?

Да, но температура аэрогриля не должна превышать 150 °C, чтобы избежать перегрева мультиварки.

Как чистить аэрогриль после использования?

Отключите от сети и дайте остыть. Очистите стеклянную крышку губкой с мягким моющим средством. Решётки, уплотнение и силиконовый коврик можно мыть в посудомоечной машине. Корпус ни в коем случае нельзя погружать в воду.

Что делать, если прибор не включается?

Проверьте, работает ли розетка, и опущена ли ручка транспортировки до конца (она действует как предохранительный выключатель). Если проблема не устранена, обратитесь в авторизованный сервисный центр.

Какие дополнительные аксессуары доступны?

Аксессуары, такие как дополнительные решётки, уплотнения или силиконовые коврики, доступны на сайте www.multicooker.com или у официальных дилеров Redmond.

Какой срок гарантии на прибор?

Гарантия составляет 2 года с даты покупки при условии соблюдения правил эксплуатации и предъявлении гарантийного талона с отметкой. Гарантия не распространяется на нормальный износ и расходные материалы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RAG241E Redmond

Табло за управление А2

Продукт	Тегло, г	Време, часмин
Кокошка	500	2:00
Говеждо	500	2:30
Свинско	500	2:30
Тигрови скариди	200	0:50

V. СЪВЕТИ ЗА ПРИГОТВЯНЕ

VII. ДОПЪЛНИТЕЛНИ АКСЕСОАРИ

VIII. ПРЕДИ ДА ПОЗВЪНИТЕ В СЕРВИЗ- НИЯ ЦЕНТЪР

Прежде чем использовать данное изделие, внимательно прочитайте руководство по эксплуатации и сохраните его в качестве справочника. Правильное использование прибора значительно продлит срок его службы.

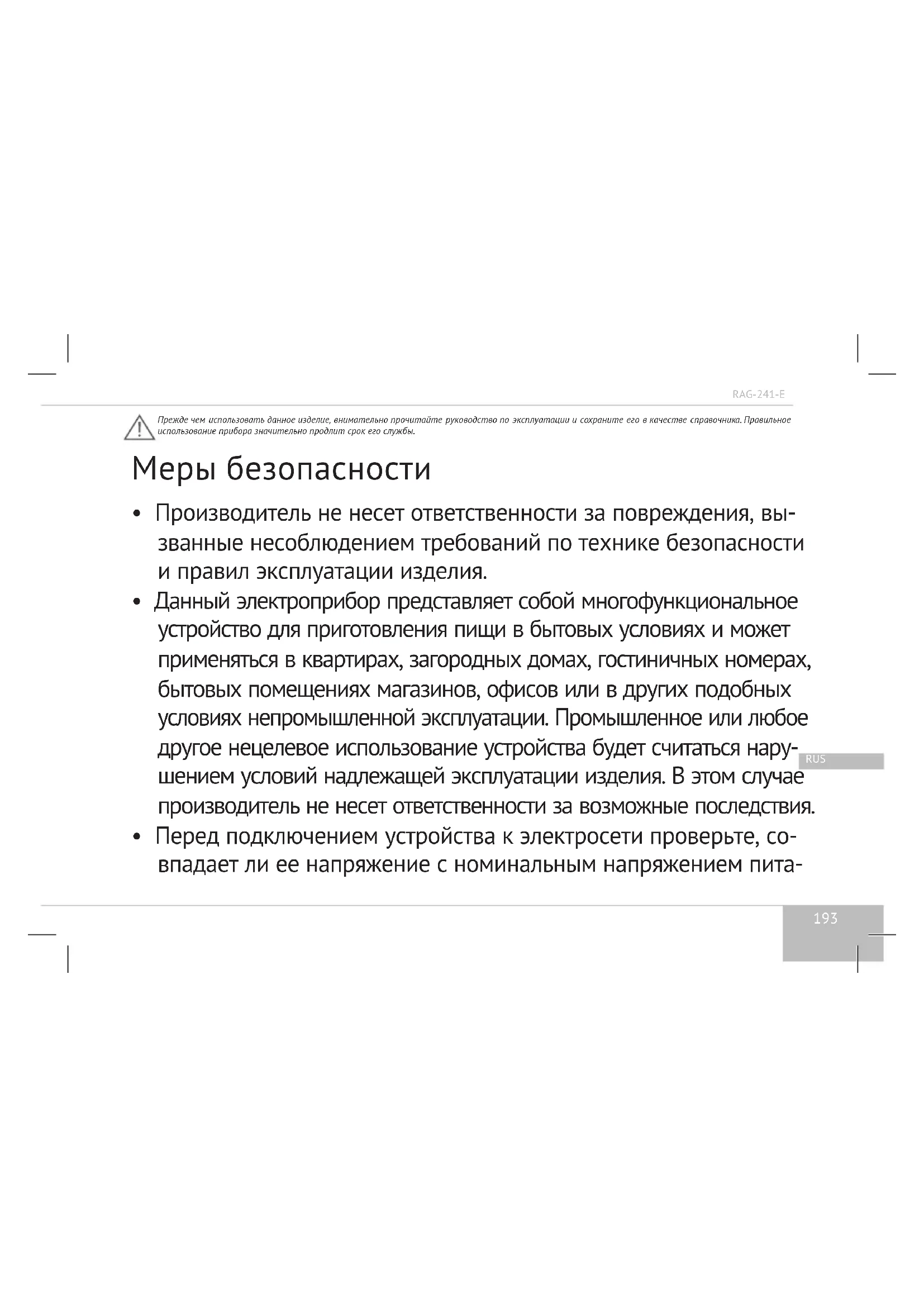

Меры безопасности

• Производитель не несет ответственности за повреждения, вызванные несоблюдением требований по технике безопасности и правил эксплуатации изделия.
• Данный электроприбор представляет собой многофункциональное устройство для приготовления пищи в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, бытовых помещениях магазинов, офисов или в других подобных условиях непромышленной эксплуатации. Промышленное или любое другое нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации изделия. В этом случае производитель не несет ответственности за возможные последствия.
• Перед подключением устройства к электросети проверьте, совпадает ли ее напряжение с номинальным напряжением пита-

US

REDMOND

ния прибора (см. технические характеристики или заводскую табличку изделия).

• Используйте удлинитель, рассчитанный на потребляемую мощность прибора — несоответствие параметров может привести к короткому замыканию или возгоранию кабеля.
• Подключайте прибор только к розеткам, имеющим заземление — это обязательное требование защиты от поражения электрическим током. Используя удлинитель, убедитесь, что он также имеет заземление.

STOP

ВНИМАНИЕ! Во время работы прибора его корпус, емкость и стеклянная крышка нагреваются! Будьте осторожны! Используйте кухонные рукавицы. Во избежание ожога горячим паром не наклоняйтесь над устройством при открывании крышки.

- Выключайте прибор из розетки после использования, а также во время его очистки или перемещения. Извлекайте электрошнур сухими руками, удерживая его за штепсель, а не за провод.

- Не протягивайте шнур электропитания в дверных проемах или вблизи источников тепла. Следите за тем, чтобы электрошнур не перекручивался и не перегибался, не соприкасался с острыми предметами, углами и кромками мебели.

STOP

ПОМНИТЕ: случайное повреждение кабеля электропитания может привести к неполадкам, которые не соответствуют условиям гарантии, а также к поражению электротоком. Поврежденный электрокабель требует срочной замены в сервис-центре.

- Не устанавливайте прибор с рабочей емкостью на мягкую поверхность, не накрывайте его во время работы — это может привести к перегреву и поломке устройства.

- Следите, чтобы во время работы аэрогриль и его рабочая емкость находились на расстоянии не менее 10 см от легковоспламеняющихся материалов (шторы, обои и т. п.).

RUS

REDMOND

• Запрещена эксплуатация прибора на открытом воздухе — по- падание влаги или посторонних предметов внутрь корпуса устройства может привести к его серьезным повреждениям.
• Перед очисткой прибора убедитесь, что он отключен от электросети и полностью остыл. Строго следуйте инструкциям по очистке прибора.
• Старайтесь не допускать трещин и царапин. Если вы обнаружите трещины или царапины на поверхности крышки, исключите ее дальнейшее использование.

STOP

ЗАПРЕЩАЕТСЯ погружать корпус прибора в воду или помещать его под струю воды! Не допускайте попадания влаги во встроенный вентилятор.

- Детям в возрасте 8 лет и старше, а также лицам с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний, можно пользоваться прибором только под присмотром и / или в том случае, если они были проинструктированы относительно безопасного использования прибора и осоз-

нают опасности, связанные с его использованием. Дети не должны играть с прибором. Держите прибор и его сетевой шнур в месте недоступном для детей младше 8 лет. Очистка и обслуживание устройства не должны производиться детьми без присмотра взрослых.

• Упаковочный материал (пленка, пенопласт и т. д.) может быть опасен для детей. Опасность удушения! Храните его в недоступном для детей месте.
• Запрещены самостоятельный ремонт прибора или внесение изменений в его конструкцию. Ремонт прибора должен производиться исключительно специалистом авторизованного сервис-центра. Непрофессионально выполненная работа может привести к поломке прибора, травмам и повреждению имущества.

Запрещено использование прибора при любых неисправностях.

RUS

REDMOND

Технические характеристики

Модель	RAG-241-E
Мощность	700-800 Вт
Напряжение	220-240 В, 50/60 Гц
Тип управления	механический
Тип нагревательного элемента	галогеновый
Диаметр крышки	22,5 см
Регулировка температуры	60-250°C
Диапазон установки времени приготовления	5-60 мин
Длина электрошнура	1,5 м

Комплектация

Аэрогриль универсальный....1 шт.Решетки металлические:

Диаметр, мм Высота, мм Кол-во, шт.
160 20 1
190 20 1
190 60 1

Щипцы металлические для извлечения решетки	1 шт.
Подставка металлическая	1 шт.
Книга «20 рецептов»	1 шт.
Руководство по эксплуатации	1 шт.
Сервисная книжка	1 шт.
Силиконовое кольцо-расширитель	1 шт.
Коврик силиконовый	1 шт.

Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе совершенствования своей продукции без дополнительного уведомления об этих изменениях.

Устройство прибора A1

1. Индикатор подключения к электрической сети "Power"
2. Ручка таймера
3. Стеклянная крышка из закаленного стекла диаметром 22,5 см
4. Ручка для переноски
5. Индикатор нагрева "Heat"
6. Ручка настройки температуры
7. Корпус аэрогриля

8. Комплект решеток

9. Щипцы для извлечения решетки

10. Подставка для аэрогриля
11. Силиконовое кольцо-расширитель
12. Силиконовый коврик

Приборная панель А2

1. Индикатор подключения к электрической сети "Power"
2. Положение «Выключено» ("Off")
3. Шкала времени
4. Индикатор нагрева "Heat"
5. Шкала температуры
6. Положение рукоятки регулировки температуры для разморозки продуктов "Defrost"
7. Положение рукоятки регулировки температуры для режима самоочистки "Wash"

Назначение и принцип работы

Прибор предназначен для использования с термостойкой посудой, совместимой с крышкой диаметром 22,5 см.

Действие аэрогриля основано на конвекции воздушных потоков от электрического нагревателя внутри рабочей емкости. Воздух разогревается до высокой температуры галогеновым нагревателем, вентилятор, расположенный в крышке аэрогриля, приводит в движение горячие воздушные массы.

Разогретый воздух циркулирует внутри рабочей емкости по всем направлениям сверху вниз, а затем снизу вверх к вентилятору, тем самым нагревая продукты и доводя их до нужной кондиции приготовления.

Интенсивность, как и температура воздушных потоков, может меняться в зависимости от выбранного режима приготовления и доходить до 250°C. Термостат, расположенный внутри прибора, отслеживает температуру воздуха, по показаниям которого контроллер включает или выключает нагреватель.

I. ПЕРЕД ПЕРВЫМ ВКЛЮЧЕНИЕМ

Осторожно достаньте изделие и его комплектующие из коробки. Удалите все упаковочные материалы и рекламные наклейки.

Обязательно сохраните на месте предупреждающие наклейки, наклейки-указатели (при наличии) и табличку с серийным номером изделия на корпусе! Отсутствие серийного номера на изделии автоматически лишает вас права на гарантийное обслуживание.

Протрите корпус изделия влажной тканью и дайте ему просохнуть. При первом использовании возможно появление постороннего запаха, поэтому рекомендуется провести самоочистку прибора. Появление постороннего запаха при первом использовании не является следствием неисправности прибора.

После транспортировки или хранения при низких температурах необходимо выдержать прибор при комнатной температуре не менее 2 часов перед включением.

II. ЭКСПЛУАТАЦИЯ ПРИБОРА

Перед началом эксплуатации

Перед приготовлением убедитесь в том, что внешние и видимые внутренние части универсального аэрогриела не имеют повреждений, сколов и других дефектов. Подготовьте рабочую емкость (не входит в комплект). Емкость должна быть выполнена из термостойкого материала и соответствовать по диаметру стеклянной крышке прибора (22,5 см) или внешнему краю используемого силиконового кольца-расширителя (27 см). Убедитесь, что выбранная емкость плотно соприкасается с аэрогрилем и не имеет отверстий (щелей) для выхода пара.

Использование аэрогриля

1. Установите решетку (низкую или высокую) в емкость, затем поместите на решетку продукт. Следите за тем, чтобы между продуктом и крышкой, а также продуктом и стенками емкости было расстояние не менее 1,5-2 см — это необходимо для равномерной циркуляции горячего воздуха.
2. Разместите емкость на твердой ровной горизонтальной, термостойкой поверхности (например, плите или подставке) на расстоянии не менее 10 см от других предметов, которые могут пострадать от высокой температуры, после чего установите универсальный аэрогриль сверху на подготовленную емкость. Убедитесь, что выбранная емкость плотно соприкасается с аэрогрилем и не имеет отверстий (щелей) для выхода пара. Для дополнительной защиты поверхности от высокой температуры используйте входящий в комплект силиконовый коврик. При необходимости установите на крышку аэрогриля силиконовое кольцо-расширитель. Убедитесь в надежности соединения.
3. Подключите аэрогриль к электрической сети.
4. Опустите ручку для переноса вниз до упора (при поднятии ручки для переноски в процессе работы аэрогриля произойдет автоматическое отключение его от электрической сети).
5. Установите время приготовления, для чего поверните регулятор установки времени по часовой стрелке до необходимого значения, заго-

рится красная лампочка. Начнет работать вентилятор. Диапазон установки времени приготовления от 5 до 60 минут.

1. Установите температуру приготовления согласно рецепту или таблице рекомендаций по использованию настроек температуры и времени приготовления, для чего поверните ручку термостата до необходимой температуры.

ВНИМАНИЕ! При совместном использовании прибора с мультиваркой не следует устанавливать на аэрогриле температуру приготовления свыше 150°C!

1. Загорится индикатор нагрева. Аэрогриль начнет работать. Индикатор нагрева может выключиться до истечения заданного времени, это показывает, что аэрогриль достиг необходимой температуры. Когда температура в емкости аэрогриля станет ниже заданной, индикатор нагрева включится автоматически и процесс нагрева возобновится.
2. Как только установленное время истекло, дайте прибору остыть в течение 10 минут, после чего можно снять универсальный аэрогриль с емкости и положить на термостойкую поверхность до полного остывания.

ВНИМАНИЕ! Не кладите горячий аэрогриль на силиконовый коврик.

III. РЕКОМЕНДОВАННЫЕ НАСТРОЙКИ ТЕМПЕРАТУРЫ И ВРЕМЕНИ ПРИГОТОВ- ЛЕНИЯ

Продукт Вес, г Время, часмин Температура, °C
Курица 1200 1:30 200
Говядина (стейками) 400 0:20 240
Свинина 800 1:00 200
Креветки тигровые	200 0:10 180
Картофель (дольками)	400 0:30 190

RUS

Реальное время может отличаться от рекомендованных значений в зависимости от качества конкретного продукта, а также от ваших вкусовых предпочтений.

REDMOND

Продукт Вес, г Время, часмин
Курица 500 2:00
Говядина 500 2:30
Свинина 500 2:30
Креветки тигровые 200 0:50

V. СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ

• Предварительно размораживайте замороженные продукты или при установке времени приготовления добавляйте 10-15 минут на каждые 400 г замороженного продукта. Для равномерного приготовления пищи и придания ей ровной золотистой корочки переворачивайте продукт во время приготовления.
• Кладите пищу на решетку, это позволит горячему воздуху свободно циркулировать вокруг нее и ускорит процесс приготовления.
• Используя две решетки, вы можете готовить одновременно несколько блюд. Помните, однако, что разные продукты требуют разного времени приготовления. Поместите продукт, требующий наибольшего времени приготовления, на нижнюю решетку. Затем, уже во время процесса его приготовления, поместите другой продукт на верхнюю.
• Укладывая несколько кусков продукта на решетку, помните, что между ними и стенками емкости для приготовления должны оставаться минимум 2 см. Это пространство позволит горячему воздуху свободно циркулировать внутри всей емкости. Также избегайте класть один продукт на другой, стремясь приготовить больше одновременно, — это нарушит циркуляцию горячего воздуха.
• Готовьте гриль на верхней решетке, а жаркое и крупные продукты — на нижней

Не кладите в емкость пластмассовую посуду (в том числе для микроволновой печи) или тонкую стеклянную посуду. Вы можете использовать металлическую, керамическую (предназначенную для использования в духовке) посуду и посуду из толстого термостойкого стекла.

Типичные ошибки при приготовлении

Блюдо не приготовилось до конца

Возможные причины Способы решения
Вы установили слишком низкую температуру приготовления	Установите необходимую температуру
Вы установили слишком маленькое время приготовления	Установите необходимое время

Блюдо пережаривается

Возможные причины Способы решения
Вы установили слишком большую температуру приготовления	Снизьте температуру приготовления или следуйте указаниям рецепта, адаптированного для данной модели прибора
Вы установили слишком большое время приготовления	Сократите время приготовления или следуйте указаниям рецепта, адаптированного для данной модели прибора

Выпечка получилась влажной

Возможные причины Способы решения
были использованы неподходящие ингредиенты, дающие излишек влаги (сочные овощи или фрукты, замороженные ягоды, сметана и т. п.)	Выбирайте ингредиенты в соответствии с решетом выпечки. Старайтесь не выбирать в качестве ингредиентов продукты, содержащие слишком много влаги, или используйте их по возможности в минимальных количествах

Выпечка не поднялась

Возможные причины Способы решения
Яйца с сахаром были плохо взбиты	Обратитесь к проверенному (адаптированному для данной модели прибора) рецепту. Подбор ингредиентов, способ их предварительной обработки, про-порции закладки должны соответствовать его рекомендациям
Тесто долго простояло с разрыхлителем
Вы не прoseяли муку или плохо вымесили тесто
Допущены ошибки при закладке ингредиентов

VI. УХОД ЗА ПРИБОРОМ

• Перед первым использованием прибора рекомендуем произвести самоочистку прибора.
- Если вы не используете прибор длительное время, следите, чтобы он был отключен от электросети.
- Прежде чем приступить к очистке изделия, убедитесь, что оно отключено от электросети и полностью остыло. Для очистки используйте мягкую ткань и деликатные средства для мытья посуды.

Никогда не опускайте устройство в воду и/или другие жидкости, не допускайте попадания влаги во встроенный вентилятор. Запрещается мыть корпус аэрогрия в посудомоечной машине!

ЗАПРЕЩАЕТСЯ использование при очистке прибора грубых солфеток или губок (если это специально не оговорено в данном руководстве), образивных паст. Также недопустимо использование любых химически агрессивных или других вещества, не рекомендованных для применения с предметами, контактирующими с пищей.

• Стеклянную крышку рекомендуется очищать после каждого использования прибора.
• Решетки аэрогриля можно мыть в посудомоечной машине.

Очистка корпуса

Очищайте корпус изделия мягкой влажной кухонной салфеткой или губкой. Возможно применение деликатного чистящего средства. Во избежание возможных потеков от воды и разводов на корпусе рекомендуем протереть его поверхность насухо.

Быстрая очистка

• Отключите аэрогриль от сети и дайте ему полностью остыть.
• С помощью губки или мягкой ткани, смоченной в средстве для мытья посуды, а также теплой воды протрите стеклянную крышку.
• Удалите все остатки моющего средства.

Нормальная очистка

• Отключите аэрогриль от сети и дайте ему полностью остыть.
• С помощью губки или мягкой ткани, смоченной в средстве для мытья посуды, протрите крышку и отсек вентилятора, не пользуйтесь проволочными мочалками и/или абразивными материалами.
• Решетки мойте в воде со средством для мытья посуды.
• Очищая металлические части, пользуйтесь губкой или мягкой тканью, смоченной в средстве для мытья посуды, затем вытирайте их насухо.

Режим самоочистки

• Налейте в емкость горячую воду на уровне около 3 см.
• Добавьте немного средства для мытья посуды.
• Закройте крышкой и включите в сеть.
• Установите таймер на 10-15 минут, включится вентилятор.
• Установите ручку регулировки температуры в положение «Wash» (самоочистка).
• Опустите ручку для переноски вниз до упора для старта работы.
• По окончании процесса сполосните емкость теплой водой для удаления всех остатков.

Использование посудомоечной машины

Решетки, силиконовое кольцо-расширитель и силиконовый коврик можно мыть в посудомоечной машине.

STOP Никогда не мойте в посудомоечной машине корпус аэрогриля!

VII. ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

Приобрести дополнительные аксессуары к универсальному аэрогрилю REDMOND RAG-241-E и узнать о новинках продукции REDMOND можно на сайте www.multicooker.com либо у вашего регионального дилера.

VIII. ПЕРЕД ОБРАЩЕНИЕМ В СЕР- ВИС-ЦЕНТР

Неисправность Возможная причина Устранение неисправности
Не включается Нет питания от электросети		Подключите прибор к исправной электрической розетке
Блюдо готовится слишком долго	Перебои с питанием от электросети
	Аэрогриль установлен на емкость непровно	Установите аэрогриль ровно, без перекосов

RUS

IX. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На данное изделие предоставляется гарантия сроком на 2 года с момента приобретения. В течение гарантийного периода изготовитель обязуется устранить путем ремонта, замены деталей или замены всего изделия любые заводские дефекты, вызванные недостаточным качеством материалов или сборки. Гарантия вступает в силу только в том случае, если дата покупки подтверждена печатью магазина и подписью продавца на оригиналном гарантийном

REDMOND

талоне. Настоящая гарантия признается лишь в том случае, если изделие применялось в соответствии с руководством по эксплуатации, не ремонтировалось, не разбиралось и не было повреждено в результате неправильного обращения с ним, а также сохранена полная комплектность изделия. Данная гарантия не распространяется на естественный износ изделия и расходные материалы (фильтры, лампочки, антипигарные покрытия, уплотнители и т. д.).

Срок службы изделия и срок действия гарантийных обязательств на него исчисляются со дня продажи или с даты изготовления изделия (в случае, если дату продажи определить невозможно).

Дату изготовления прибора можно найти в серийном номере, расположенном на идентификационной наклейке на корпусе изделия. Серийный номер состоит из 13 знаков. 6-й и 7-й знаки обозначают месяц, 8-й – год выпуска устройства.

Установленный производителем срок службы прибора составляет 3 года со дня его приобретения при условии, что эксплуатация изделия производится в соответствии с данным руководством и применимыми техническими стандартами.

Упаковку, руководство пользователя, а также сам прибор необходимо утилизировать в соответствии с местной программой по переработке отходов. Не выбрасывайте такие изделия вместе с обычным бытовым мусором.
