RAG241E - Forno Redmond - Manual de utilização gratuito

Tipo de produto	Forno de ar quente (aerogril)
Marca	Redmond
Modelo	RAG241E
Potência	700–800 W
Tensão de alimentação	220–240 V, 50/60 Hz
Tipo de controle	Mecânico (timer e termostato rotativos)
Tipo de aquecimento	Halogênio
Faixa de temperatura	60–250 °C
Timer	5–60 minutos
Diâmetro da tampa de vidro	22,5 cm
Acessórios incluídos	3 grelhas metálicas (alturas 20, 20, 60 mm), pinça, suporte, vedação de silicone, tapete de silicone, livro de receitas
Função descongelamento	Sim (posição Defrost)
Autolimpeza	Sim (posição Wash)
Segurança	Desligamento automático ao levantar a alça, aterramento obrigatório, proteção contra superaquecimento
Manutenção	Tampa e corpo limpar com pano úmido, grelhas e vedação laváveis na máquina de lavar louça, não imergir o corpo
Comprimento do cabo de alimentação	1,5 m

Perguntas frequentes - RAG241E Redmond

Como usar o aerogril Redmond RAG241E pela primeira vez?

Antes da primeira utilização, remova todas as embalagens. Limpe o corpo com um pano úmido e deixe secar. Execute um ciclo de autolimpeza (posição Wash) por 10-15 minutos com água quente e um pouco de detergente. Deixe esfriar, enxágue e seque.

Que tipo de recipiente usar com o aerogril?

Utilize um recipiente termorresistente compatível com a tampa de 22,5 cm ou a vedação de silicone (27 cm). Evite plástico não adequado para fornos. Prefira utensílios de metal, cerâmica ou vidro grosso resistente ao calor.

Como ajustar a temperatura e o tempo de cozimento?

Gire o botão de temperatura entre 60 e 250°C conforme a receita. Ajuste o timer de 5 a 60 minutos girando o botão no sentido horário. O indicador de aquecimento acende quando a temperatura é atingida.

Por que meu prato não está cozido por dentro?

A temperatura ou o tempo de cozimento podem ser insuficientes. Consulte a tabela de configurações recomendadas no manual. Para alimentos congelados, adicione 10-15 minutos por 400 g.

Como descongelar alimentos com este aparelho?

Coloque o interruptor de temperatura na posição Defrost. Ajuste o timer conforme o peso (exemplo: frango 500 g → 2h). O ventilador funciona sem aquecimento para descongelar suavemente.

O aerogril pode ser usado com uma multicozinha ao mesmo tempo?

Sim, mas a temperatura do aerogril não deve ultrapassar 150°C para evitar superaquecimento da multicozinha.

Como limpar o aerogril após o uso?

Desligue e deixe esfriar. Limpe a tampa de vidro com uma esponja e detergente suave. As grelhas, a vedação e o tapete de silicone podem ir à máquina de lavar louça. O corpo nunca deve ser imerso.

O que fazer se o aparelho não ligar?

Verifique se a tomada funciona e se a alça de transporte está abaixada completamente (ela atua como um interruptor de segurança). Se o problema persistir, contacte um centro de serviço autorizado.

Quais acessórios adicionais estão disponíveis?

Acessórios como grelhas adicionais, vedações ou tapetes de silicone estão disponíveis no site www.multicooker.com ou em revendedores autorizados Redmond.

Qual é a duração da garantia do aparelho?

A garantia é de 2 anos a partir da data de compra, sujeita ao uso adequado e apresentação do certificado de garantia devidamente carimbado. A garantia não cobre desgaste normal nem consumíveis.

MANUAL DE UTILIZADOR RAG241E Redmond

1. Indicador de conexão eléctrica "Power"
2. Cabo do temporizador
3. Tampa de vidro temperado com um diâmetro de 22,5 cm
4. Alavanca de trazer
5. Indicador de aquecimiento "Heat"
6. Cabo do controlador de temperatura
7. Corpo do forno de convecção
8. Jogo de grelhas

9. Pinça para remoção da grelha

10. Suporte

11. Anello-espansore di silicone
12. Tappettino di silicone

1. Indicador de conexão eléctrica "Power"
2. Posição "Desligado" ("Off")
3. Escala de tempo
4. Indicador de aquecimento "Heat"
5. Escala da temperatura
6. Posição do cabo de regulador da temperatura para descongelar produtos "Defrost"
7. Posição do cabo de regulador da temperatura para o regime de autopulícia "Wash"

Antes de utilizar este produto, leia atentamente este manual e guarde-o para referência futura. O uso adequado do dispositivo vai estender significativamente a sua vida.

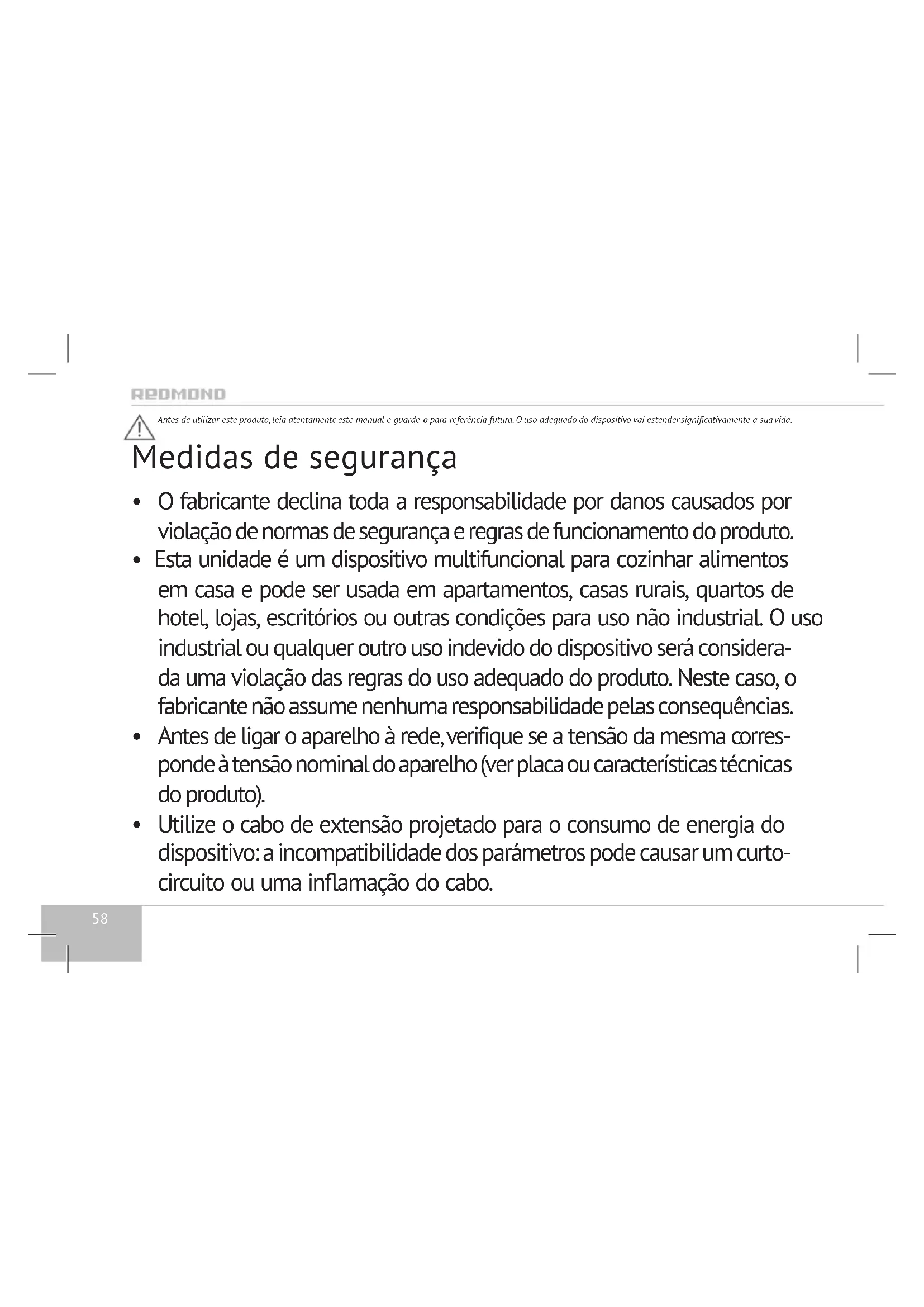

Medidas de segurança

• O fabricante declina toda a responsabilidade por danos causados por violação de normas de segurança e regras de funcionamento do produto.
• Esta unidade é um dispositivo multifuncional para cozinhar alimentos em casa e pode ser usada em apartamentos, casas rurais, quartos de hotel, lojas, escritórios ou outras condições para uso não industrial. O uso industrial ou qualquer outro uso indevido do dispositivo será considerada uma violação das regras do uso adequado do produto. Neste caso, o fabricante não assume nenhuma responsabilidade pelas consequências.
• Antes de ligar o aparelho à rede, verifique se a tensão da mesma corresponde à tensão nominal do aparelho (ver placa ou características técnicas do produto).
• Utilize o cabo de extensão projetado para o consumo de energia do dispositivo: a incompatibilidade dos parámetros pode causar um curto-circuito ou uma inflamação do cabo.

RAG-241-E

- Ligue o aparelho a uma tomada com ligação à terra, é um requisito obrigatório de protecção contra choque eléctrico. Ao usar um cabo de extensão, verifique se ele também tem uma ligação à terra.

STOP ATENÇÃO! Durante o funcionamento do dispositivo, o seu corpo, o recipiente e a tampa de vidro são muito aquecidos! Tenha cuidado! Use luvas de forno. Para evitar queimaduras de vapor quente, não se incline sobre o dispositivo quando a tampa está aberta.

- Desligue o aparelho após a utilização, bem como durante a sua limpeza ou movimento. Retire o cabo de alimentação com as mãos secas, ao segurá-lo pela forquilha e não pelo próprio cabo.

- Não façam passar o cabo de alimentação nas portas ou perto de fontes de calor. Certifique-se de que o cabo não está torcido ou dobrado e que não entre em contacto com objectos pontiagudos, arestas vivas e bordos de mobiliário.

LEMBRE-SE: danos acidentais ao cabo de alimentação podem causar problemas que não se conformam com a garantia, bem como um choque eléctrico. O cabo de alimentação danificado deve ser urgentemente substituído em um centro de serviço.

REDMOND

• Não instale o aparelho em uma superfície macia, não cubra com uma toalha ou um pano, enquanto funciona; isso pode levar a um superaquecimento e mau funcionamento da unidade.
• Certifique-se de que durante a operação o forno e seu recipiente ficam pelo menos de 10 cm longe de materiais inflamáveis (cortinas, papéis de parede, etc.).
• Não use o aparelho ao ar livre: a penetração de humidade ou objectos estranhos no interior do aparelho podem causar sérios danos ao mesmo.
• Antes de limpar o aparelho, verifique se ele está desconectado da rede e totalmente frio. Siga as instruções para limpar o dispositivo.
• Tente evitar arranhões e rachaduras. Se encontrar rachaduras ou arranhões na tampa, não a use mais.

NÃO MERGULHE o corpo do aparelho na água e não o colocar em água corrente. Não permita que a umidade penetre no ventilador embutido.

• Este aparelho só pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais limitadas, ou pessoas com falta de experiência ou conhecimento, caso tenham recebido supervisão ou formação sobre como utilizar o aparelho de forma segura e percebam os perigos inerentes. As crianças não devem utilizar este aparelho como um brinquedo. A limpeza e a manutenção do aparelho não devem ser efectuadas por crianças sem supervisão. Mantenha o aparelho e o cabo de alimentação fora do alcance das crianças menores de 8 anos.
• Os materiais de embalagem (filme, espuma de plástico, etc.) podem ser perigosos para as crianças. Perigo de asfixia! Mantenha a embalagem fora do alcance das crianças.
• Não tente reparar a unidade ou alterar sua construção. A reparação do aparelho só deve ser realizada por um especialista, no centro de assistência técnica autorizado. Um trabalho pouco profissional pode levar à quebra do aparelho, ferimentos e danos materiais.

REDMOND

STOP

ATENÇÃO! Está proibido usar o dispositivo em caso de qualquer mau funcionamento.

Especificações técnicas

Modelo	RAG-241-E
Potência	700-800 W
Tensão	220-240 V, 50/60 Hz
Tipo de controlo	mecânico
Tipo de elemento de aquecimento	do halogêneo
Diâmetro da tampa	22,5 cm
Regulação da temperatura	60-250°C
Faixa de tempo de cozimento	5-60 min.
Comprimento do cabo de alimentação	1,5 m

Componentes

Forno de convecção universal	1 pç.
Grelhas de metal

Diâmetro, mm Altura, mm Quantidade, pçs
160 20 1
190 20 1
190 60 1

Pinça para remoção da grelha	1 pç.
Suporte de metal	1 pç.
Livro "20 receitas"	1 pç.
Manual de uso	1 pç.
Livro de serviço	1 pç.
Anel expansor de silicone	1 pç.
Tapete de silicone	1 pç.

O fabricante tem o direito de fazer mudanças no projecto, design, componentes, características técnicas do produto, no curso de operfeiçoamento de produto, sem aviso preliminar sobre tais mudanças.

Componentes do aparelho A1

1. Indicador de conexão eléctrica "Power"
2. Cabo do temporizador
3. Tampa de vidro temperado com um diâmetro de 22,5 cm
4. Alavanca de trazer
5. Indicador de aquecimento "Heat"
6. Cabo do controlador de temperatura
7. Corpo do forno de convecção
8. Jogo de grelhas
9. Pinça para remoção da grelha
10. Suporte
11. Anel expansor de silicone
12. Tapete de silicone

Painel de controlo A2

1. Indicador de conexão eléctrica "Power"
2. Posição "Desligado" ("Off")
3. Escala de tempo
4. Indicador de aquecimento "Heat"
5. Escala da temperatura
6. Posição do cabo de regulador da temperatura para descongelar produtos "Defrost"
7. Posição do cabo de regulador da temperatura para o regime de autopulícia "Wash"

Finalidade e princípio de funcionamento

O dispositivo destina-se a uso com vasilhas resistentes ao calor, compatíveis com a tampa de 22,5 centímetros de diâmetro.

O funcionamento do forno de convecção é baseado na convecção das correntes de ar do aquecedor eléctrico no interior da câmara de trabalho. O ar é aquecido a temperaturas elevadas pelo elemento de aquecimento do halogêneo. O ventilador localizado na tampa do forno, empurra as massas de ar quente.

O ar aquecido circula no interior da câmara de trabalho em todas as linhas de cima para baixo e, em seguida, a partir de baixo para cima em direcção ao ventilador, aquecendo assim os produtos e levando-os para o estado desejado.

A intensidade, como a temperatura do fluxo de ar, pode variar de acordo com o programa seleccionado e atingir 250°C. O termostato que está localizado no interior do dispositivo monitoriza a temperatura do ar, de acordo com a qual o controlador activa ou desactiva o aquecedor.

I. ANTES DA PRIMEIRA INSERÇÃO

Retire cuidadosamente o produto e seus acessórios fora da caixa. Remova todos os materiais de embalagem e adesivos promocionais.

Mantenha obrigatoriamente todas as etiquetas de advertência, etiquetas indicadoras (se presentes) e plaqueta com número de série do produto atacada ao seu corpo! Uma ausência do número de série do produto cancelará automaticamente os direitos de garantia.

Limpe o corpo da unidade com um pano húmido, deixe-os secar. Ao primeiro uso pode sentir-se um cheiro estranho, por isso é recomendado efectuar a auto-pulícia do aparelho. Este cheiro estranho ao primeiro uso não é um mau funcionamento do aparelho.

Após o transporte ou o armozenamento a baixas temperaturas, é necessário manter o aparelho à temperatura ambiente durante pelo menos 2 horas antes da sua utilização.

II. USO DO APARELHO

Antes de usar o aparelho

Antes de cozinhar, ateste-se de que as partes externas e internas visíveis do forno não têm nenhum dano, quebras e outros defeitos. Prepare o tanque de trabalho (não incluído). O reservatório deve ser produzido de um material resistente ao calor e estar de acordo com o diâmetro da tampa de vidro do aparelho (22,5 cm) ou o bordo exterior do anel expansor de silicone utilizado (27 cm). Certifique-se que o recipiente escolhido está em estreito contacto com o forno e não têm buracos (orifícios) para a salda de vapor.

Uso do forno de convecção

1. Coloque a grelha (alta ou baixa) no recipiente, em seguida coloque o produto na grelha. Verifique que entre o produto e a tampa, bem como entre o produto e as paredes do recipiente, há uma distância de, pelo menos, 1,5-2 cm: é necessário para a circulação uniforme de ar quente.
2. Coloque o recipiente sobre uma superfície horizontal plana e dura, resistente ao calor (por exemplo, uma chapa ou um suporte), a uma distância de, pelo menos, 10 cm de outros objectos que podem ser danificados pelo calor, em seguida, coloque o forno de convecção sobre o contentor preparado. Certifique-se que o recipiente escolhido esta em estreito contacto com o forno e não têm buracos (orificios) para a saída de vapor. Para proteger a superfície da alta temperatura utilizar o tapete de silicone que se encontra no conjunto. Se necessário coloque no topo da grelha o anel

expansor de silicone.

1. Conecte o dispositivo à rede eléctrica.
2. Abaixe a alavanca para trazer até ao fim (se a alavanca para trazer for levantada durante a cozedura, o forno desliga automaticamente da rede).

3. Defina o tempo de cozimento girando o regulador de tempo no sentido horário até o valor desejado, a lâmpada vermelha acende. O ventilador começa a funcionar. A faixa de ajuste do tempo de cozimento é de 5 a 60 minutos.

4. Ajuste a temperatura de cozimento de acordo com a receita ou a tabela de recomendações sobre o uso das definições da temperatura e do tempo de cozimento, girando o cabo do termostato para a temperatura desejada.

ATENÇÃO! Ao uso do aparelho com a multicozedura, a temperatura de cozedura do forno de convecção não deve exceder 150°C!

1. O indicador de aquecimento será aceso. O forno de convecção começa a funcionar. O indicador de aquecimento pode desligar antes do fim do tempo definido, o que mostra que o forno tenha atingido a temperatura desejada. Quando a temperatura no reservatório desce abaixo do que a predeterminada, o indicador de aquecimento é automaticamente ligado, e o processo de aquecimento é retomado.

2. Uma vez que o tempo definido é terminado, deixe o forno esfriar por 10 minutos, após o qual pode remover o forno de convecção universal do contentor e colocá-lo sobre uma superfície resistente ao calor até que esfrie completamente.

ATENÇÃO! Não coloque a grelha quente no tapete de silicone.

III. CONFIGURAÇÕES RECOMENDADAS PARA TEMPERATURA E TEMPO DE COZIMENTO

Produto Peso, g	Tempo, horas:minutos	Temperatura, °C
Frango 1200 1:30 200
Carne de vaca (staak) 400 0:20 240
Carne de porco 800 1:00 200
Camarões-tigres-gigantes	200 0:10 180
Carne de vaca (staak) 400 0:30 190

O tempo real pode ser diferente dos valores recomendados, dependendo da qualidade de um dado produto, assim como de seus gostos.

REDMOND

IV. CONFIGURAÇÕES RECOMENDADAS DE TEMPO PARA DECONGELAR PRODUTOS ("DEFROST")

Produto Peso, g Tempo, horas:minutos
Frango 500 2:00
Carne de vaca 500 2:30
Carne de porco 500 2:30
Camarões-tigres-gigantes 200 0:50

V. CONSELHOS DE COZIMENTO

• Descongele os alimentos congelados antes de cozinhar, ou quando instalar o tempo de cozimento, adicione 10-15 minutos por cada 400 g do produto congelado. Para um cozimento uniforme e para dar aos produtos uma cor dourada uniforme, misture o produto durante o cozimento.
• Coloque o alimento na grelha, para que o ar quente circule livremente em torno dele, e acelere o processo de cozimento.
• Usando duas grelhas, você pode cozinhar vários pratos ao mesmo tempo. Lembre-se, no entanto, que os produtos diferentes requerem diferentes tempos de cozedura. Coloque o produto que requer o maior tempo de cozedura, na grelha inferior. Em seguida, durante o processo de cozedura, coloque um outro produto na grelha superior.
• Ao colocar algumas peças do produto na grelha, lembre-se que entre elas e as paredes do recipiente para cozinhar deve ser uma distância de pelo menos 2 cm. Este espaço permite que o ar quente circule livremente dentro do tanque. Além disso, evite colocar um produto por encima de outro, tentando cozinhar mais de uma vez, para que a comida seja bem cozida: isso vai quebrar a circulação do ar quente.
• Prepare produtos grelhados na grelha superior, assado e grandes pedaços na grelha inferior.

Não coloque louça de plástico no recipiente (incluindo louça para microondas) ou vasilhas de vidro fino. É possível utilizar as vosilhas de metal, cerômica (para utilização no forma) e de vidro de grande espessura e resistente ao calor.

Erros comuns de cozinha

O prato não é cozido totalmente

Possíveis causas Modos de resolver
Foi escolhida a temperatura demasiado baixa para cozinhar Ajuste a temperatura desejada
Foi definido o tempo de cozimento demasiado pequeno Defina o tempo desejado

O prato é frito demais

Possíveis causas Modos de resolver
Foi escolhida a temperatura dema-slado grande para cozinhoar	Reduza a temperatura de cozedura ou siga a receita ade-quada para este modelo do dispositivo
Foi definido o tempo de cozimento demasiado grande	Reduza o tempo de cozedura ou siga a receita adequada para este modelo do dispositivo

Alimentos de massa preparados em forno são demasiado molhados

Possíveis causas Modos de resolver
Foram usados ingredientes que não são adequados por dar humidade excessiva (frutas ou vegetais suculentos, frutas congeladas, creme, etc.)	Escolha os ingredientes de acordo com a receita de cozinha. Tente não escolher como ingredientes alimentos que cortenham muita humidade, ou use uma quantidade mínima possível.

A massa não cresceu

Possíveis causas Modos de resolver
Os ovos e açúcar foram mal batidos	Escolha uma receita bem comprovada (adaptada para este modelo). A seleção dos ingredientes, o método de tratamento preliminar deles, as proporções de vários produtos devem corresponder à receita seleccionada
A massa ficou com o fermento em pó por muito tempo
A farinha não foi pencirada ou a massa foi armassada mal.
Foram cometidos erros durante a colocação dos ingredientes

VI. MANUTENÇÃO DO APARELHO

• Antes da primeira utilização do aparelho, recomendamos que efectuar a auto-pulicia dele.
• Se o aparelho não for utilizado por um longo período de tempo, desligue-o da rede.
• Antes de iniciar a limpeza do aparelho, verifique se ele está desligado e completamente arrefecido. Use um pano macio e um detergente delicado para louça.

Nunca merguihe o aparelho em água e/ou outros líquidos, evite a entrada de humidade no ventilador interno. Não lave o corpo do forno de convecção no máquina de lavar!

É VEDADO utilizar para a limpeza pano áspero ou esponja dura (se não far expressamente indicado no manual), pastas abrasivas. Também é inaceitável o utilização de qualquer substância agressiva ou outra não recomendada para uso em artigos em contacto com alimentos.

• A tampa de vidro deve ser limpa após cada utilização do aparelho.
• As grelhas podem ser lavadas na máquina de lavar louça.

Limpeza do corpo

Limpe o corpo do aparelho com um pano macio de cozinha ou uma esponja húmida. Pode-se usar um detergente suave. Para evitar manchas e ramagens de água sobre o corpo, é aconselhável esfregar a sua superfície com um pano seco.

Limpeza rápida

• Desligue o aparelho do circuito eléctrico, deixe-o esfriar completamente.
• Use uma esponja ou um pano macio humedecido com detergente e água morna para limpar a tampa de vidro.
• Remova todos os vestigios de detergente.

Limpeza regular

• Desligue o aparelho do circuito eléctrico, deixe-o esfriar completamente.
• Use uma esponja ou um pano macio humedecido com detergente de lavar louça para limpar a tampa e compartimento do ventilador, não use palha de aço e/ou materiais abrasivos.
• Lave as grelhas na água com detergente.
• Para limpar peças de metal, use uma esponja ou um pano macio humedecido com detergente para louça, depois seque-as.

Função de auto-pulícia

• Despeje a água quente para dentro do recipiente de cerca de 3 centímetros.
• Adicione um pouco de detergente para louça.
• Feche a tampa e ligue o forno à rede.
• Defina o temporizador para o tempo de 10-15 minutos, em seguida, o ventilador será activado.
• Gire o botão para ajustar a temperatura na posição "Wash" (auto-pulícia).
• Abaixe a alavanca para trazer até o fundo para começar a trabalhar.
• Após o tratamento, lave o recipiente com água morna para remover todos os residuos.

A grade, o anel expansor de silicone e o tapete de silicone podem ser lavados na máquina da louça.

Nunca lave o grethador na máquina da louça!

VII. ACESSÓRIOS OPCIONAIS

Para adquirir acessórios adicionais para o forno de convecção universal REDMOND RAG-241-E e aprender sobre novos produtos REDMOND, por favor, visite nosso website www.multicooker.com ou contacte o seu revendedor local.

VIII. ANTES DE CONTACTAR UM CENTRO DE ASSISTÊNCIA

Avaria Causa eventual Correcção do defecto
Não se ligue	Falta corrente no circuito de alimentação	Conecte o aparelho a uma tomada que funcione bem
O prato é cozido por demasiado tempo	Falta de energia na rede eléctrica
	O forno de converção não está instalado sobre o recipiente numa posição alinhada	Cotoque o forno sem cistorções, alinhar

IX. RESPONSABILIDADES DE GARANTIA

O aparelho é abrangido pela garantia para o prazo de 2 anos a partir do momento da sua aquisição. Ao longo do prazo de garantia o fabricante obriga-se a eliminar todos os defeitos de fabrico provocados pela falta de qualidade de materiais ou de montagem, por meio de reparação, substituição das partes ou substituição do aparelho inteiro. A garantia entra em vigor apenas no caso de uma data de aquisição comprovada pelo carimbo da loja e pela assinatura do vendedor no original do talão de garantia. A presente garantia é apenas reconhecida no caso de o aparelho ter sido usado de acordo com o manual de operação, não foi reparado ou desmontado e não foi danificado devido a um indevido tratamento, e o conjunto inicial do aparelho é preservado. A presente garantia não abrange os gastos naturais do aparelho e os materiais consumíveis (filtros, lâmpadas, revestimentos cerâmicos e de Teflon, impermeabilização de borracha, etc.).

REDMOND

A vida do produto e o prazo de garantia devem ser calculados a partir da data da venda ou da data de fabricação do produto (no caso se não for possível determinar a data da venda).

A data de fabricação do dispositivo pode ser encontrada no número de série localizado na etiqueta de identificação ligada ao corpo do produto. O número de série é composto de 13 dígitos. Caracteres 6 e 7 indicam o mês, 8 indica o ano de produção.

O prazo de serviço do aparelho indicado pelo fabricante é de 3 anos a contar da data da sua aquisição no caso de o aparelho ser operado de acordo com o presente manual e com as normas técnicas aplicáveis.

A embalagem, o manual de operação e o próprio aparelho devem ser reciclados de acordo com o programa local de reciclagem de resíduos. Não despeje o aparelho junto com o lixo doméstico normal.

Tipinês gamínimo klaídos
