Tipo di prodotto	Forno ad aria calda (aerogrill)
Marca	Redmond
Modello	RAG241E
Potenza	700–800 W
Tensione di alimentazione	220–240 V, 50/60 Hz
Tipo di comando	Meccanico (temporizzatore e termostato rotativi)
Tipo di riscaldamento	Alogeno
Intervallo di temperatura	60–250 °C
Temporizzatore	5–60 minuti
Diametro del coperchio in vetro	22,5 cm
Accessori inclusi	3 griglie metalliche (altezze 20, 20, 60 mm), pinza, supporto, guarnizione in silicone, tappetino in silicone, libro di ricette
Funzione scongelamento	Sì (posizione Defrost)
Autopulizia	Sì (posizione Wash)
Sicurezza	Arresto automatico alzando la maniglia, messa a terra obbligatoria, protezione contro il surriscaldamento
Manutenzione	Coperchio e corpo pulire con panno umido, griglie e guarnizione lavabili in lavastoviglie, non immergere il corpo
Lunghezza del cavo di alimentazione	1,5 m

Domande frequenti - RAG241E Redmond

Come utilizzare l'aerogrill Redmond RAG241E per la prima volta?

Prima del primo utilizzo, rimuovere tutti gli imballaggi. Pulire il corpo con un panno umido e lasciare asciugare. Eseguire un ciclo di autopulizia (posizione Wash) per 10-15 minuti con acqua calda e un po' di detersivo. Lasciare raffreddare, risciacquare e asciugare.

Che tipo di recipiente utilizzare con l'aerogrill?

Utilizzare un recipiente termoresistente compatibile con il coperchio da 22,5 cm o la guarnizione in silicone (27 cm). Evitare la plastica non adatta ai forni. Privilegiare stoviglie in metallo, ceramica o vetro spesso resistente al calore.

Come regolare la temperatura e il tempo di cottura?

Ruotare la manopola della temperatura tra 60 e 250°C secondo la ricetta. Impostare il temporizzatore da 5 a 60 minuti ruotando la manopola in senso orario. L'indicatore di riscaldamento si accende quando la temperatura è raggiunta.

Perché il mio piatto non è cotto al centro?

La temperatura o il tempo di cottura potrebbero essere insufficienti. Consultare la tabella delle impostazioni consigliate nel manuale. Per gli alimenti congelati, aggiungere 10-15 minuti ogni 400 g.

Come scongelare gli alimenti con questo apparecchio?

Posizionare l'interruttore della temperatura sulla posizione Defrost. Impostare il temporizzatore in base al peso (esempio: pollo 500 g → 2h). Il ventilatore funziona senza riscaldamento per scongelare delicatamente.

L'aerogrill può essere utilizzato contemporaneamente a una pentola a pressione?

Sì, ma la temperatura dell'aerogrill non deve superare i 150°C per evitare il surriscaldamento della pentola a pressione.

Come pulire l'aerogrill dopo l'uso?

Scollegare e lasciare raffreddare. Pulire il coperchio in vetro con una spugna e un detergente delicato. Le griglie, la guarnizione e il tappetino in silicone vanno in lavastoviglie. Il corpo non deve mai essere immerso.

Cosa fare se l'apparecchio non si accende?

Verificare che la presa funzioni e che la maniglia di trasporto sia abbassata completamente (funge da interruttore di sicurezza). Se il problema persiste, contattare un centro di assistenza autorizzato.

Quali accessori aggiuntivi sono disponibili?

Accessori come griglie aggiuntive, guarnizioni o tappetini in silicone sono disponibili sul sito www.multicooker.com o presso i rivenditori autorizzati Redmond.

Qual è la durata della garanzia dell'apparecchio?

La garanzia è di 2 anni dalla data di acquisto, a condizione di un uso conforme e della presentazione del libretto di garanzia debitamente timbrato. La garanzia non copre l'usura normale né i materiali di consumo.

MANUALE UTENTE RAG241E Redmond

Prima di utilizzare questo prodotto, leggere attentamente il manuale e conservarlo per riferimenti futuri. L'uso corretto del dispositivo vi aiuterà a prolungare significativamente la sua vita.

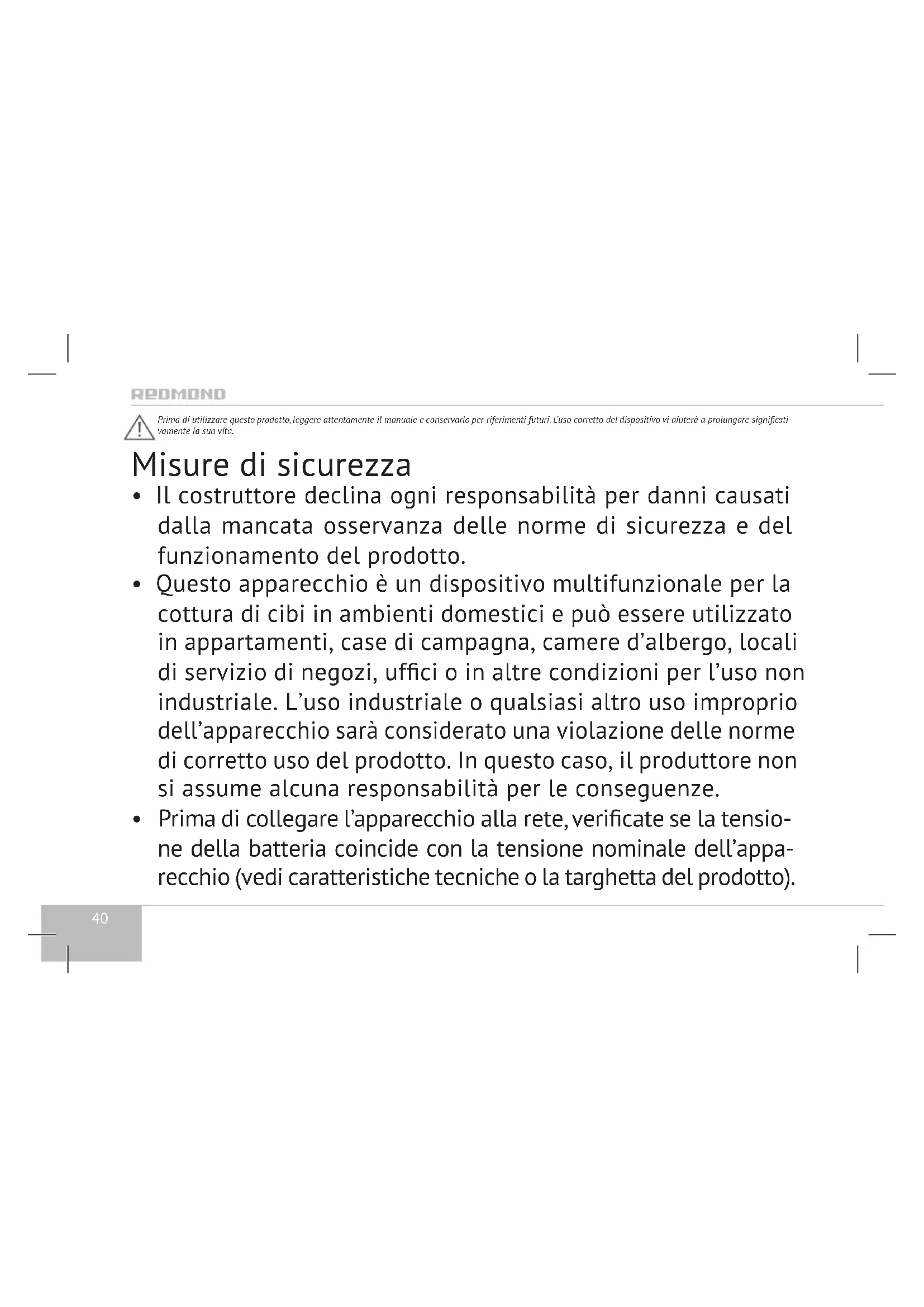

Misure di sicurezza

• Il costruttore declina ogni responsabilità per danni causati dalla mancata osservanza delle norme di sicurezza e del funzionamento del prodotto.
• Questo apparecchio è un dispositivo multifunzionale per la cottura di cibi in ambienti domestici e può essere utilizzato in appartamenti, case di campagna, camere d'albergo, locali di servizio di negozi, uffici o in altre condizioni per l'uso non industriale. L'uso industriale o qualsiasi altro uso improprio dell'apparecchio sarà considerato una violazione delle norme di corretto uso del prodotto. In questo caso, il produttore non si assume alcuna responsabilità per le conseguenze.

• Prima di collegare l'apparecchio alla rete, verificate se la tensione della batteria coincide con la tensione nominale dell'apparecchio (vedi caratteristiche tecniche o la targhetta del prodotto).

• Utilizzare la prolunga progettata per il consumo di energia del dispositivo: una mancata corrispondenza dei parametri può causare un corto circuito o un'infiammazione del cavo.

• Collegate l'apparecchio solo a una presa con messa a terra, è un requisito obbligatorio di protezione contro le scosse elettriche. Utilizzando una prolunga, assicurarsi che dispone anche di una messa a terra.

ATTENZIONE! Durante il funzionamento dell'apparecchio, il suo corpo, il recipiente e il coperchio in vetro sono molto riscaldati! Fate attenzione! Usate guanti da forno. Per evitare ustioni da vapore caldo, non appoggiarsi sopra l'apparecchio quando il coperchio è aperto.

• Scollegare l'apparecchio dopo l'uso, come pure durante la sua pulizia o movimentazione. Rimuovere il cavo con le mani asciutte, tenendolo per la spina e non per il cavo.
• Non far passare il cavo di alimentazione in vani di porte o vicino a fonti di calore. Assicuratevi che il cavo non è contorto né piegato e che non entra in contatto con oggetti appuntiti, spigoli e bordi di mobili.

REDMOND

STOP

RICORDATEVI: danni accidentali al cavo di alimentazione possono causare problemi non conformi alla garanzia, così come una scossa elettrica. Un cavo di alimentazione danneggiato deve essere urgentemente sostituito in un centro di servizio.

• Non installare l'apparecchio con il recipiente di servizio su una superficie morbida, non coprirlo durante il funzionamento – questo può portare a surriscaldamento e malfunzionamento.
• Accertarsi che durante il funzionamento il forno e il suo recipiente di lavoro si trovino di almeno 10 cm di distanza da materiali infiammabili (tende, carta da pareti, ecc.).
• Non utilizzare l'apparecchio all'aperto: la penetrazione di oggetti estranei o umidità all'interno dell'apparecchio può causare gravi danni dello stesso.
• Prima di pulire l'apparecchio assicurarsi che sia scollegato dalla rete e completamente raffreddato. Seguire scrupolosa-mente le istruzioni per la pulizia dell'apparecchio.

- Cercate di evitare graffi e rotture. Se trovate crepe o graffi sulla superficie del coperchio, non utilizzarlo più.

È VIETATO immergere il corpo dell'apparecchio in acqua oppure metterlo sotto l'acqua corrente! Non lasciar entrare umidità nel ventilatore incorporato.

- Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone inesperte o con ridotte capacità isiche, sensoriali o mentali, a condizione che sia fornita loro la necessaria assistenza e che conoscano le istruzioni sull'uso in sicurezza dell'apparecchio e i rischi correlati. I bambini non devono giocare con l'apparecchio. Le operazioni ordinarie di pulizia e manutenzione non devono essere effettuate da bambini senza adeguata supervisione. Tenere il dispositivo e il cavo di alimentazione fuori dalla portata dei bambini sotto gli 8 anni.

- I materiali di imballaggio (film, schiuma plastica, ecc.) possono essere pericolosi per i bambini. Pericolo di soffocamento! Tenere l'imballaggio fuori dalla portata dei bambini.

REDMOND

- Non tentare mai di riparare l'unità o fare cambiamenti nel suo design. La riparazione dell'apparecchio dovrà essere eseguita esclusivamente da uno specialista del centro di assistenza autorizzato. Lavoro non professionale può portare alla rottura dell'apparecchio, lesioni e danni alla proprietà.

STOP

ATTENZIONE! È vietato l'uso del dispositivo a eventuali malfunzionamenti.

Caratteristiche tecniche

Forno a convezione	RAG-241-E
Potenza	700-800 W
Tensione	220-240 V, 50/60 Hz
Tipo di comando:	meccanico
Tipo di elemento	riscaldante: alogeno
Diametro del coperchio:	22,5 cm
Regolazione della temperatura:	60-250°C
Intervallo di impostazione del tempo di cottura:	5-60 min
Lunghezza del cavo elettrico:	1,5 m

Componenti

Forno a convezione universale	1 pz.
Griglie metalliche

Diametro, mm Altezza, mm Quantità, pz.
160 20 1
190 20 1
190 60 1

Pinze di metallo per estrarre la griglia	1 pz
Supporto di metallo	1 pz
Libro “20 ricette”	1 pz
Manuale d'uso	1 pz
Libretto di servizio	1 pz
Anello-espansore di silicone	1 pz
Tappettino di silicone	1 pz

Il produttore ha il diritto di apportare modifiche nel progetto, disegno, componenti, caratteristiche tecniche del prodotto, nel corso del miglioramento del prodotto, senza preavviso di tali modifiche.

Componenti dell'apparecchio A1

Pannello degli strumenti A2

Scopo e principio di funzionamento

Il dispositivo è destinato all'uso con vassoi termoresistenti compatibili con il coperchio di 22,5 centimetri di diametro.

Il funzionamento del forno a convezione è basato su convezione di correnti d'aria dal riscaldatore elettrico all'interno della camera lavorativa. L'aria viene riscaldata ad alta temperatura dall'elemento riscaldante alogeno. Il ventilatore situato nel coperchio del forno, spinge le masse di aria calda.

L'aria riscaldata circola all'interno della camera operativa su tutte le linee dall'alto verso il basso e poi dal basso all'alto verso il ventilatore, riscaldando in tal modo i prodotti e portandoli alla condizione desiderata.

L'intensità, come pura la temperatura del flusso d'aria, può variare secondo il programma scelto e raggiungere 250°C. Il termostato che si trova all'interno del dispositivo monitora la temperatura dell'aria, a seconda della quale il controllore attiva o disattiva il riscaldatore.

I. PRIMA DI USARE L'APPARECCHIO

Tirare con attenzione il prodotto e i relativi accessori fuori della scatola. Rimuovere tutti i materiali di imballaggio e adesivi pubblicitari.

Essere sicuri di tenere a posto le etichette di ovvertimento, adesivi di indicazione e targhetta con matricola del prodotto sul suo corpo! L'assenza della matricola sul prodotto farà terminare automaticamente i diritti per la garanzia.

Pulire l'unità con un panno umido e lasciarlo asciugare. Al primo utilizzo, l'apparecchio può emettere odore estraneo, perciò si consiglia di effettuare auto-

pulizia dell'apparecchio. Odori estranei al primo utilizzo non evidenziano un malfunzionamento dell'apparecchio.

Dopo il trasporto o la conservazione a basse temperature è necessario lasciare il dispositivo a temperatura ambiente almeno per 2 ore prima del suo utilizzo.

II. USO DELL'APPARECCHIO

Prima di utilizzare

Prima della cottura, assicurarsi che le parti esterne e interne visibili del forno a convezione universale non hanno danni, pezzi staccati e altri difetti.

Preparare il serbatoio di lavoro (non incluso nella fornitura). Il serbatoio dovrebbe essere di materiale resistente al calore e corrispondente al diametro del coperchio in vetro del dispositivo (22,5 cm) o al bordo esterno dell'anello espansore di silicone utilizzato (27 cm). Assicurarsi che il contenitore scelto è in contatto stretto con il forno e non ha fori (fessure) per uscita del vapore.

Uso del forno a convezione

1. Collocare la griglia (alta o bassa) nel contenitore, poi posizionare il prodotto sulla griglia. Verificare che tra il prodotto e il coperchio, nonché tra il prodotto e le pareti del recipiente vi è una distanza di almeno 1,5-2 cm: è necessario per la circolazione uniforme di aria calda.
2. Porre il contenitore su una superficie orizzontale piana e dura, termoresistente (per esempio, una piastra o un supporto) ad una distanza di almeno 10 cm da altri oggetti che possono essere danneggiati da calore, poi mettere sopra il forno a convezione sul contenitore preparato. Assicurarsi che il contenitore scelto è in contatto stretto con il forno e non ha fori (fessure) per uscita del vapore. Per la protezione supplementare della superficie dall'alta temperatura, usate il tapettino di silicone presente in dotazione. Se è necessario posizionate sul coperchio del forno a convezione l'anello-espansore di silicone. Assicuratevi di sicurezza di attacco.
3. Collegare il forno a convezione alla rete elettrica.
4. Abbassare la maniglia per portare fino al fondo (se la maniglia per portare si solleva nel processo di cottura, il forno si scollega automaticamente dalla rete).
5. Impostare il tempo di cottura ruotando la manopola di impostazione del tempo in senso orario fino al raggiungere il valore desiderato, la luce rossa si accende. Il ventilatore inizia a funzionare. L'intervallo di impostazione del tempo di cottura è da 5 a 60 minuti.
6. Impostare la temperatura di cottura secondo la ricetta o la tabella di racco-mandazioni sull'uso di impostazioni della temperatura e del tempo di cottura, ruotando la manopola del termostato fino alla temperatura desiderata.

REDMOND

ATTENZIONE! Ad utilizzo comune dell'apparecchio con la multicottura, la temperatura di cottura impostata del forno a convezione non deve superare 150°C!

1. Il LED di riscaldamento sarà acceso. Il forno a convezione inizierà a funzionare. L'indicatore di riscaldamento può spegnersi prima della fine del tempo impostato: ciò dimostra che il forno ha raggiunto la temperatura desiderata. Quando la temperatura nel serbatoio scende al di sotto di quella predeterminata, l'indicatore di riscaldamento si accende automaticamente, e il processo di riscaldamento riprende.
2. Una volta trascorso il tempo impostato, lasciare il forno raffreddare per 10 minuti, dopo di che è possibile togliere l'apparecchio dal recipiente e mettere su una superficie resistente al calore fino a quando si raffreddi.

ATTENZIONE! Non appoggiate il forno a convezione sul tappettino di silicone.

III. IMPOSTAZIONI CONSIGLIATE DI TEMPERATURA E DEL TEMPO DI COTTURA

Prodotto Peso, g Tempo, ore:minuti Temperatura, °C
Pollo 1200 1:30 200
Manzo (bistecche) 400 0:20 240
Carne di malale 800 1:00 200
Gamberotti 200 0:10 180
Potate (fette) 400 0:30 190

Il tempo effettivo può essere differente dai valori raccomandati, a secondo della qualità del prodotto specifico, nonché delle vostre preferenze di gusto.

IV. IMPOSTAZIONI CONSIGLIATE PER IL TEMPO DI SCONGELAMENTO ("DEFROST")

Prodotto	Peso, g	Tempo, oreminuti
Pollo	500 2:00
Carne bovina	500 2:30
Carne di maiale	500 2:30
Gamberetti	200 0:50

V. CONSIGLI DI COTTURA

• Scongelare alimenti surgelati prima di cucinarli, o quando si installa il tempo di cottura, aggiungere 10-15 minuti per ogni 400 g del prodotto surgelato. Per una cucina uniforme e per dare ai prodotti un colore dorato uniforme, miscelare il prodotto durante la cottura.
• Mettere il cibo sulla griglia, ciò contenterà l'aria calda di circolare liberamente intorno ad esso, e accelererà il processo di cottura.
• Utilizzando due griglie, si può cucinare più piatti nello stesso tempo. Ricordavi, tuttavia, che prodotti diversi richiedono diversi tempi di cottura. Posizionare il prodotto che richiede la maggior parte del tempo di cottura, sulla griglia inferiore. Poï, durante il processo di cottura, collocare un altro prodotto sulla griglia superiore.
• Mettere alcuni pezzi del prodotto sulla griglia, ricordate che tra questi e le pareti del contenitore per la cottura deve essere di almeno 2 cm. Questo spazio permetterà l'aria calda di circolare liberamente all'interno del serbatoio. Evitare anche di mettere un prodotto sull'altro, cercando di cucinare più in una volta, affinché il cibo sia ben cotto: questo romperà la circolazione di aria calda.
• Preparare griglia nella parte superiore, frittura e grandi pezzi sulla griglia inferiore.

Non mettere nel recipiente utensili di plastico (comprese vassoi per microonde) o lo cristolleria. È possibile usore vassoi di metallo, ceramica (destinati all'uso in forno) e piatti in vetro di grande spessore e resistente al calore.

Errori comuni di cottura

Il piatto non è cotto completamente

Eventuali cause Come risolvere il problema
Avete impostato una temperatura troppo bassa di cottura	Impostare la temperatura desiderata
Avete impostato il tempo di cottura troppo piccolo impostare il tempo desiderato

Il piatto è rifritto

Eventuali cause Come risolvere il problema
Avete impostato una temperatura troppo alta di cottura	Ridurre la temperatura di cottura o seguire la ricetta adatta per questo modello
Avete impostato il tempo di cottura troppo grande	Ridurre il tempo di cottura o seguire la ricetta adatta per questo modello

L'informata è troppo bagnata

Eventuali cause Come risolvere il problema
Sono stati utilizzati ingredienti non adatti che contengono umidità eccessiva (frutti o verdure succosi, frutti di bosco surgelati, panna, ecc.)	Scegliere ingredienti secondo la ricetta di cottura. Cercate di non scegliere come ingredienti gli alimenti che contengono troppa umidità, o usateli in quantità minima possibile

L'impasto non è levato

Eventuali cause Come risolvere il problema
Uova con lo zucchero erano mal frustati	Scegliete una ricetta ben provata (adattata per questo modello). La selezione degli ingredienti, il metodo di pre-trattamento, la proporzione devono rispettare le raccomandazioni contenute nella ricetta
La pasta è stata rimasta a lungo con lievito in polvere
La farina non è stata setacciata o la pasta è stata impastata male
Sono stati commessi errori nella posa degli ingredienti

VI. MANUTENZIONE DELL'APPARECCHIO

• Prima del primo utilizzo dell'apparecchio, vi consigliamo prevedere l'autopulizia dello stesso.
• Se l'apparecchio non si utilizza per un lungo periodo di tempo, assicurarsi che fosse scollegato.
• Prima di pulire l'apparecchio, assicurarsi che sia scollegato dalla rete elettrica e completamente raffreddato. Per pulire l'apparecchio, utilizzare un panno morbido e detersivo per vassoi.

Non immergere il dispositivo in acqua e/o altri liquidi, evitare l'ingresso di umidità nel ventilatore interno. Non lavare il corpo del fomo a convezione in lavastoviglie!

NON UTILIZZARE per la pulizia dell'apparecchio panni o spugne ruvide (se non è espressamente indicato nel manuale), paste abrasive. È altresì inaccettabile l'impiego di sostanze aggressive o altre non raccomandate per l'uso con gli oggetti a contatto con alimenti.

• Il coperchio in vetro deve essere pulito dopo ogni utilizzo.
  • Le griglie del forno a convezione possono può essere lavate in lavastoviglie.

Pulizia del corpo

Pulire il corpo dell'apparecchio con un panno morbido o spugna da cucina. È possibile usare un detersivo delicato. Per evitare possibili macchie di acqua e scolature a ghirigori sul corpo, si consiglia di strofinare la sua superficie con un panno asciutto.

Pulizia veloce

• Scollegare il forno dalla corrente e lasciarlo raffreddare completamente.
• Con una spugna o un panno morbido inumidito con detersivo per piatti e acqua tiepida, pulire il coperchio di vetro.
• Eliminare tutte le tracce di detergente.

Pulizia normale

• Scollegare il forno dalla corrente e lasciarlo raffreddare completamente.
• Con una spugna o un panno morbido inumidito con detersivo per piatti, pulire il coperchio e il vano ventilatore, non utilizzare lana d'acciaio e/o materiali abrasivi.
  • Lavare griglie in acqua con detersivo per piatti.
• Raschiando parti metalliche, utilizzare una spugna o un panno morbido inumidito con detersivo per piatti e poi asciugare.

Funzione di auto-pulizia

• Versare l'acqua calda nel contenitore a circa 3 cm.
• Aggiungere un po' di detersivo per piatti.
  • Chiudere il coperchio e collegare il forno alla rete.
• Impostare sul timer il tempo di 10-15 minuti, si accende quindi il ventilatore.
• Posizionare la manopola di regolazione della temperatura nella posizione "Wash" (auto-pulizia).
• Abbassare la maniglia per portare fino al fondo per iniziare a lavorare.
• Terminato il trattamento, risciacquare il recipiente con acqua tiepida per rimuovere tutti i residui.

REDMOND

Uso della lavastoviglie

La griglia, anello-espansore di silicone e il tappettino di silicone sono lavabili nella lavastoviglie.

Non lavate mai nella lavastoviglie il corpo del forno a convezione!

VII. ACCESSORI OPZIONALI

Per poter acquistare ulteriori accessori per il forno a convezione universale REDMOND RAG-241-E e conoscere nuovi prodotti REDMOND, si prega di visitare il nostro sito www.multicooker.com o rivolgersi al vostro rivenditore locale.

VIII. PRIMA DI CONTATTARE UN CENTRO DI ASSISTENZA

Anomalia Eventuale causa Eliminazione
Non si accende Manca corrente elettrica nella rote		Coliegare l'apparecchio ad una presa che funzioni bene
Il piatto è cotto troppo a lungo	Interruzioni di corrente nella rete elettrica
	Il forno a convezione non è installato bene sul recipiente	Installare il forno a livello, in una posizione attinata

IX. OBBLIGHI DI GARANZIA

Questo prodotto è garantito per un periodo di 2 anni dalla sua acquisizione. Durante il periodo di garanzia, il fabbricante si impegna ad eliminare, mediante riparazione, sostituzione di parti o di tutto il prodotto, eventuali difetti di fabbricazione causati dalla scarsa qualità dei materiali e/o di montaggio. La garanzia è valida solo se la data di acquisto viene confermata con il siglilo e la firma del negozio sulla carta di garanzia originale del venditore. Questa garanzia è riconosciuta solo se il prodotto è stato utilizzato in conformità con il manuale di istruzioni, non viene riparato o smontato o danneggiato attraverso l'uso improprio, in presenza di tutti i componenti e con la struttura integrata del prodotto. Questa garanzia non copre gli elementi di normali usura e di consumo (filtri, lampade, rivestimenti antiaderenti, sigillanti, ecc.).

La durata di servizio del prodotto e il periodo di garanzia sono calcolati a partire dalla data della vendita o della data di fabbricazione del prodotto (nel caso in cui non è possibile determinare la data di vendita).

La data di produzione del dispositivo rientra nel numero di serie che si trova sulla targhetta attaccata al prodotto. Il numero di serie è composto di 13 cifre. Caratteri 6 e 7 indicano il mese e quello 8 l'anno di fabbricazione del prodotto.

La durata di servizio dell'apparecchio impostata dal produttore è di 3 anni dalla data di acquisto. Questo periodo si ritiene valido a condizione che l'apparecchio sia utilizzato nella stretta conformità alle istruzioni e alle norme tecniche applicabili.

Confezione, manuale d'uso, così come il dispositivo stesso devono essere smaltiti in conformità con i programmi di riciclaggio locali. Dimostrate un impegno per l'ambiente: non gettate tali prodotti nei normali rifiuti domestici.
