Tipo de producto	Freidora de aire caliente (aerogrill)
Marca	Redmond
Modelo	RAG241E
Potencia	700–800 W
Tensión de alimentación	220–240 V, 50/60 Hz
Tipo de control	Mecánico (temporizador y termostato rotativos)
Tipo de calentamiento	Halógeno
Rango de temperatura	60–250 °C
Temporizador	5–60 minutos
Diámetro de la tapa de vidrio	22,5 cm
Accesorios incluidos	3 rejillas metálicas (alturas 20, 20, 60 mm), pinzas, soporte, junta de silicona, tapete de silicona, libro de recetas
Función descongelación	Sí (posición Defrost)
Autolimpieza	Sí (posición Wash)
Seguridad	Apagado automático al levantar el mango, conexión a tierra obligatoria, protección contra sobrecalentamiento
Mantenimiento	Tapa y cuerpo limpiar con paño húmedo, rejillas y junta aptas para lavavajillas, no sumergir el cuerpo
Longitud del cable de alimentación	1,5 m

Preguntas frecuentes - RAG241E Redmond

¿Cómo usar el aerogrill Redmond RAG241E por primera vez?

Antes del primer uso, retire todos los embalajes. Limpie el cuerpo con un paño húmedo y deje secar. Realice un ciclo de autolimpieza (posición Wash) durante 10-15 minutos con agua caliente y un poco de detergente. Deje enfriar, enjuague y seque.

¿Qué tipo de recipiente usar con el aerogrill?

Use un recipiente termorresistente compatible con la tapa de 22,5 cm o la junta de silicona (27 cm). Evite el plástico no apto para hornos. Opte por vajilla de metal, cerámica o vidrio grueso resistente al calor.

¿Cómo ajustar la temperatura y el tiempo de cocción?

Gire la perilla de temperatura entre 60 y 250°C según la receta. Ajuste el temporizador de 5 a 60 minutos girando la perilla en sentido horario. El indicador de calentamiento se enciende cuando se alcanza la temperatura.

¿Por qué mi plato no está cocido por dentro?

La temperatura o el tiempo de cocción pueden ser insuficientes. Consulte la tabla de ajustes recomendados en el manual. Para alimentos congelados, añada 10-15 minutos por cada 400 g.

¿Cómo descongelar alimentos con este aparato?

Coloque el interruptor de temperatura en la posición Defrost. Ajuste el temporizador según el peso (ejemplo: pollo 500 g → 2h). El ventilador funciona sin calentar para descongelar suavemente.

¿Se puede usar el aerogrill con una multicocina al mismo tiempo?

Sí, pero la temperatura del aerogrill no debe superar los 150°C para evitar un sobrecalentamiento de la multicocina.

¿Cómo limpiar el aerogrill después de usarlo?

Desenchufe y deje enfriar. Limpie la tapa de vidrio con una esponja y detergente suave. Las rejillas, la junta y el tapete de silicona van al lavavajillas. El cuerpo nunca debe sumergirse.

¿Qué hacer si el aparato no enciende?

Verifique que el enchufe funcione y que el mango de transporte esté bajado completamente (actúa como interruptor de seguridad). Si el problema persiste, contacte con un centro de servicio autorizado.

¿Qué accesorios adicionales están disponibles?

Accesorios como rejillas adicionales, juntas o tapetes de silicona están disponibles en www.multicooker.com o en distribuidores autorizados Redmond.

¿Cuál es la duración de la garantía del aparato?

La garantía es de 2 años a partir de la fecha de compra, bajo condición de uso conforme y presentación del carné de garantía debidamente sellado. La garantía no cubre el desgaste normal ni los consumibles.

MANUAL DE USUARIO RAG241E Redmond

Antes de utilizar este producto, lea detenidamente el manual de operación y consérvelo para consultarlo para referencia en el futuro. El uso adecuado del dispositivo prolongará significativamente su vida útil.

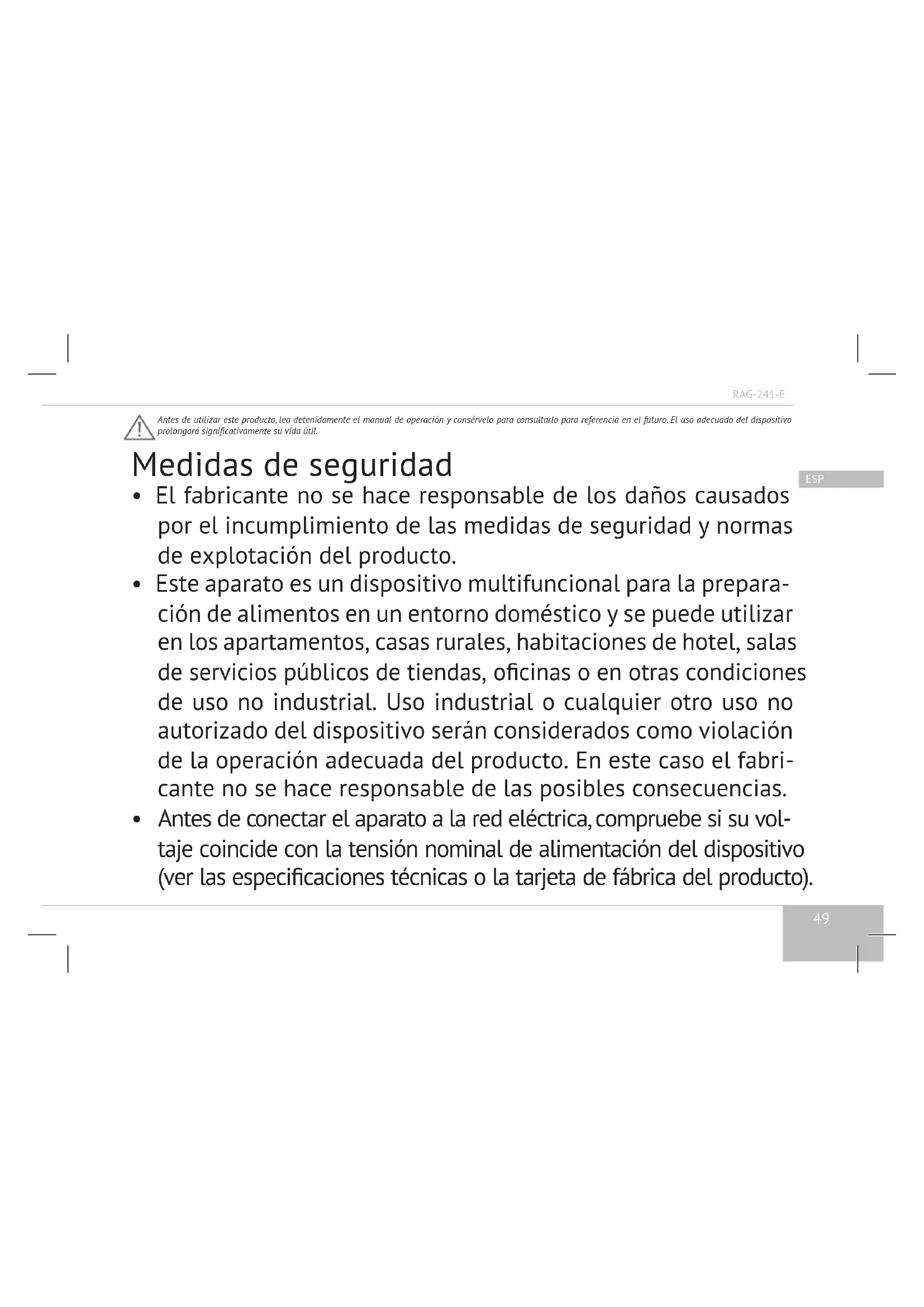

Medidas de seguridad

• El fabricante no se hace responsable de los daños causados por el incumplimiento de las medidas de seguridad y normas de explotación del producto.
• Este aparato es un dispositivo multifuncional para la preparación de alimentos en un entorno doméstico y se puede utilizar en los apartamentos, casas rurales, habitaciones de hotel, salas de servicios públicos de tiendas, oficinas o en otras condiciones de uso no industrial. Uso industrial o cualquier otro uso no autorizado del dispositivo serán considerados como violación de la operación adecuada del producto. En este caso el fabricante no se hace responsable de las posibles consecuencias.
• Antes de conectar el aparato a la red eléctrica, compruebe si su voltaje coincide con la tensión nominal de alimentación del dispositivo (ver las especificaciones técnicas o la tarjeta de fábrica del producto).

REDMOND

- Utilice un alargador diseñado para el consumo de energía del dispositivo – el desajuste de parámetros puede provocar un cortocircuito o ignición del cable. - Conecte el dispositivo sólo a los enchufes con toma de tierra - es un requisito obligatorio de protección contra las descargas eléctricas. Al usar el alargador, asegúrese de que éste también tiene toma de tierra.

STOP

¡ATENCIÓN! ¡Durante el funcionamiento del dispositivo su cuerpo, recipiente y la tapa de cristal se calientan! ¡Tenga cuidado! Use guantes de cocina. Para evitar quemaduras por el vapor caliente no se incline sobre el dispositivo al abrir la tapa.

• Desconecte el dispositivo del enchufe después de su uso, así como durante su limpieza o traslado. Quite el cable eléctrico con las manos secas, sujetándolo por el enchufe y no por el cable mismo.
• No pase el cable de alimentación por los alféizares o cerca de las fuentes de calor. Asegúrese de que el cable no esté torcido o doblado, no entré en contacto con objetos, esquinas y bordes de muebles afilados.

STOP RECUÉRDESE: los daños accidentales sufridos por el cable de alimentación pueden causar problemas que no corresponden a las condiciones de la garantía, así como pueden llevar a una descarga eléctrica. Un cable de alimentación dañado requiere una sustitución urgente en el centro de servicio.

ESP

• No instale el dispositivo con el recipiente de trabajo en una superficie blanda, no lo cubra mientras esté en funcionamiento – esto puede llevar a un sobrecalentamiento y mal funcionamiento del dispositivo.
• Asegúrese de que durante su funcionamiento, el horno eléctrico y su recipiente funcional estén a la distancia mínima de 10 cm de los materiales inflamables (cortinas, papel tapiz, etc.)
• Queda prohibido usar el dispositivo al aire libre – la humedad u objetos extraños en el interior del cuerpo del dispositivo pueden causar daños graves.
• Antes de limpiar el aparato, asegúrese de que está desenchufado y completamente enfriado. Se deben seguir estrictamente las instrucciones de limpieza del dispositivo.

REDMOND

- Trate de evitar los arañazos y grietas. Si encuentra grietas o arañazos en la superficie de la tapa, excluya su uso posterior.

STOP

¡Queda PHOHIBIDO sumergir el cuerpo del cuerpo en agua o colocarlo bajo el agua corriente! Evite que la humedad penetre en el ventilador incorporado.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. Mantenga el aparato y el cable de alimentación fuera del alcance de los niños menores de 8 años.

- El material de embalaje (película, espuma, etc.) puede ser peligroso para los niños. ¡Peligro de asfixia! Mantenga el embalaje fuera del alcance de los niños.

- Quedan prohibidas la reparación no profesional del dispositivo, así como la modificación de su construcción. La reparación del dispositivo debe realizarse exclusivamente por especialistas de un centro de servicio autorizado. El trabajo poco profesional puede llevar a fallo del dispositivo, lesiones y daños a la propiedad.

¡ATENCIÓN! Queda prohibido usar el dispositivo en caso de cualquier mal funcionamiento.

Características técnicas

Modelo	RAG-241-E
Potencia	700-800 W
Voltaje	220-240 V, 50/60 Hz
Tipo de mando	mecánico
Tipo del elemento calefactor	de halógeno
Diámetro de la tapa	22,5 cm
Regulación de la temperatura	60-250°C
Intervalo del ajuste del tiempo de preparación	5-60 min
Longitud del cable eléctrico	1,5 m

Equipo

Horno eléctrico universal	1 unidad
Parrillas de metal:

Diámetro, mm Altitud, mm Cantidad, unidades
160 20 1
190 20 1
190 60 1

Pinzas para la extracción del tazón	1 unidad
Soporte de metal	1 unidad
Libro "20 recetas"	1 unidad
Manual de instrucciones	1 unidad
Libro de mantenimiento	1 unidad
Anillo expansor de silicona	1 unidad
Estera de silicona	1 unidad

El fabricante se reserva el derecho a introducir cambios en el diseño, equipo, así como en las especificaciones técnicas del producto en el curso de la mejora del producto sin aviso previo sobre dichos cambios.

Diseño del dispositivo A1

1. Indicador de la conexión a la red eléctrica "Power"
2. Manija del temporizador
3. Tapa de vidrio de cristal templado con diámetro de 22,5 cm
4. Manija de transporte
5. Indicador del calentamiento "Heat"
6. Palanca de ajuste de temperatura
7. Cuerpo del horno eléctrico

REDMOND

1. Juego de rejillas
2. Pinzas para la extracción de la rejilla
3. Soporte
4. Anillo expansor de silicona
5. Estera de silicona

Panel de instrumentos A2

1. Indicador de la conexión a la red eléctrica "Power"
2. Posición «Apagado» ("Off")
3. Escala de tiempo
4. Indicador del calentamiento "Heat"
5. Escala de temperatura
6. Posición de la manija de control de temperatura para la descongelación de los productos "Defrost"
7. Posición de la manija de control de temperatura para l modo de autolim pieza "Wash"

Finalidad y principio de funcionamiento

El dispositivo está diseñado para su uso con la vajilla resistente al calor, compatible con tapa de 22,5 cm de diámetro.

El funcionamiento del horno eléctrico está basado en la convección de las corrientes de aire del calentador eléctrico dentro del recipiente funcional. El aire se calienta hasta una temperatura elevada con el uso de un calentador de halógeno de alta temperatura, el ventilador, situado en la tapa del horno eléctrico propulsa las masas de aire caliente.

El aire caliente circula dentro del recipiente funcional en todas las direcciones, de arriba abajo y luego de abajo hacia arriba hacia el ventilador, calentando de esta manera los alimentos y llevándolos a la condición de preparación deseada.

La intensidad, así como la temperatura de los flujos de aire puede variar en función del modo de cocción seleccionado y llegar hasta 250°C. El termostato que se encuentra dentro del dispositivo controla la temperatura del aire, y en función de sus indicaciones el controlador enciende o apaga el elemento calefactor.

I. ANTES DE ENCENDERLO POR PRIME- RA VEZ

Saque con cuidado el producto y sus accesorios de la caja. Retire todos los materiales de embalaje y pegatinas publicitarias.

¡Asegúrese de mantener en su lugar las etiquetas de advertencia, pegatinas indicadoras (si hay) y la tarjeta con el número de serie en el cuerpo del dispositivo! La ausencia del número de serie en el producto anularó automática-mente sus derechos al servicio de garantía.

Frote el cuerpo del artículo con un paño húmedo déjelo secarse. Al usarse el dispositivo por primera vez puede aparecer un olor extraño, lo que no significa mal funcionamiento del dispositivo. Al usarse el dispositivo por primera vez puede aparecer un olor extraño, lo que no indica mal funcionamiento del dispositivo.

Después del transporte o el almacenamiento a bajas temperaturas es necesario dejar el dispositivo a temperatura ambiente antes de encenderlo durante al menos 2 horas.

II. FUNCIONAMIENTO DEL DISPOSITIVO

Antes del inicio de la operación

Antes de cocinar, asegúrese de que las partes externas y las partes visibles internas del horno eléctrico universal no tengan daños, deterioros u otros defectos.

Prepare el recipiente funcional (no viene incluido). El recipiente debe ser de un material resistente al calor y ajustarse al diámetro de la tapa de cristal del dispositivo (22,5 cm) o al borde exterior del anillo expansor de silicona utilizado (27 cm). Asegúrese de que el recipiente esté herméticamente cerrado con la tapa y no tenga (grietas) para el escape de vapor.

Utilización del horno eléctrico

1. Coloque la parrilla (alta o baja) en el recipiente, luego coloque el producto en la parrilla. Controle que la distancia entre el alimento y la tapa, así como entre el alimento y las paredes del recipiente sea de al menos 1,5-2 cm - es necesario para una circulación uniforme de aire caliente.
2. Coloque el recipiente sobre una dura superficie plana horizontal resistente al calor (por ejemplo, cocina o soporte) a una distancia de al menos de 10 cm de otros objetos que pueden sufrir por el calor, luego coloque el horno eléctrico universal sobre el recipiente preparado. Asegúrese de que el recipiente esté herméticamente cerrado con la tapa y no tenga (grietas) para el escape de vapor. Para la defensa complementaria de la superficie de la alta temperatura utilice la estera de silicona que se encuentra en el juego completo. En caso de necesidad coloque en la tapa del aerogril el anillo expansor de silicona.
3. Enchufe el horno eléctrico.

4. Baje el asa de transporte hasta el tope (al levantarse el asa de transporte del horno eléctrico, éste se desconectará automáticamente de la red eléctrica).

5. Ajuste el tiempo de preparación girando el regulador de ajuste de tiempo hacia la derecha hasta el valor deseado, se encenderá la luz roja. Empezará a funcionar el ventilador. El rango de ajuste el tiempo de cocción es de 5 a 60 minutos.

6. Ajuste la temperatura de preparación de acuerdo con la receta o la tabla de las recomendaciones sobre el uso de los ajustes de la temperatura y tiempo de cocción girando el mando del termostato hasta la temperatura deseada.

¡ATENCIÓN! ¡En caso de utilización conjunta con el robot de cocina no se recomienda ajustar la temperatura del horno eléctrico por encima de 150°C!

1. Se encenderá el indicador del calentamiento. El horno eléctrico empezará a funcionar. El indicador de calentamiento se apagará una vez transcurrido el tiempo establecido, lo que muestra que el horno eléctrico ha alcanzado la temperatura deseada. Cuando la temperatura en el recipiente del horno eléctrico baje por debajo de la establecida, el indicador de calentamiento se encenderá automáticamente y el proceso de calentamiento se reanudará.
2. Una vez transcurrido el tiempo establecido, deje que el dispositivo se enfrie durante 10 minutos, después de lo cual se puede quitar el horno eléctrico del recipiente y ponerlo sobre una superficie resistente al calor hasta que se enfrie completamente.

¡ATENCION! No coloque el aerogrill caliente en la estera de silicona.

III. AJUSTES DE TEMPERATURA Y LOS TIEMPOS DE COCCIÓN RECOMENDADOS

Producto Peso,g Tiempo, hora: min Temperatura, °C
Pollo 1200 1:30 200
La carne de vaca (filetes) 400 0:20 240
Carne de cerdo	800 1:00 200
Langostinos	200 0:10 180
Patata (en rodajas)	400 0:30 190

El tiempo real puede diferir de los valores recomendados en función de las características del producto en particular, así como en función de sus gustos personales.

IV. LOS AJUSTES RECOMENDADOS DEL TIEMPO DE DESCONGELACIÓN DE LOS ALIMENTOS ("DEFROST")

Producto	Peso, gramos	Tiempo de preparación, horas:min
Pollo	500	2:00
Ternera	500	2:30
Carne de cerdo	500	2:30
Langostinos	200	0:50

V. CONSEJOS DE PREPARACIÓN

• Descongele previamente los alimentos congelados o añade 10-15 minutos adicionales por cada 400 g del producto congelado al ajustar el tiempo de cocción. Para una preparación uniforme y obtención de una corteza dorada uniforme de la vueltas al producto en el curso de su preparación.
• Coloque los alimentos en la parrilla, esto permitirá que el aire caliente circule libremente a su alrededor y acelerará el proceso de cocción.
• El uso de dos parrillas permitirá cocinar varios platos al mismo tiempo. Recuerde, sin embargo, que diferentes productos requieren diferentes tiempos de cocción. Coloque el producto que requiera mayor tiempo de cocción en la parrilla inferior. Luego, ya durante el proceso de cocción, coloque otro producto en la parrilla superior.
• Al poner en la parrilla varios trozos del alimento, recuerde que entre ellos y las paredes del recipiente para cocinar debe haber por los menos 2 cm de distancia. Este espacio permitirá que el aire caliente circule libremente por todo el recipiente. También evite poner un alimento encima del otro en el intento de preparar simultáneamente mayor cantidad — esto impedirá la circulación de aire caliente.
• Prepare la parrilla en la parte superior y el asado y y alimentos grandes en la parrilla inferior.

No panga en el recipiente utensilios de plástico (inclusa los de microondas) o cristalería fina. Usted puede utilizar vajilla de metal, cerámica (adecuada para el uso en el horno) y vajilla de grueso cristal resistente al calor.

REDMOND

Errores típicos a la hora de cocinar

El plato no se ha preparada completamente

Posibles causas Medidas de solución
Ha establecido la temperatura de cocción demasiado baja	Seleccione la temperatura necesaria
Ha establecido el tiempo de cocción demasiado corto	Establezca el tiempo de preparación necesario

El plato se sobreasa

Posibles causas Medidas de solución
Ha establecido la temperatura de cocción demasiado alta	Baje la temperatura de cocción o siga las instrucciones de la receta, adaptada para este modelo del dispositivo
Ha establecido un tiempo de cocción demasiado largo	Acorte el tiempo de cocción o siga las instrucciones de la receta, adaptada para este modelo del dispositivo

La hornada se ha quedado húmeda

Posibles causas Medidas de solución

Se han utilizado los ingredientes poco adecuados que provocan exceso de humedad (fruta o verdura jugosa, frutas del bosque congeladas, nata agría, etc.)

La masa no se ha fermentado

Posibles causas Medidas de solución
Se han batido mal los huevos con el azúcar	Use una receta comprobada (adaptada para este modelo del dispositivo). La selección de los ingredientes, el método de tratamiento previo, las proporciones de su colocación deben coincidir con sus recomendaciones
La masa se ha quedado demasiado tiempo con levadura en polvo
No ha tamizado la harina o ha amasado mal la masa
Se han hecho errores a la hora de colocar los ingredientes

VI. MANTENIMIENTO DEL DISPOSITIVO

• Antes del primer uso del dispositivo se recomienda realizar la autolimpieza del dispositivo.
• Si el dispositivo no se utiliza durante mucho tiempo, asegúrese de que esté desconectado de la red eléctrica.
• Antes de comenzar la limpieza del dispositivo se debe comprobar si está desenchufado de la red y enfriado por completo. Con fines de limpieza se debe usar paño suave y medios para fregar vajilla no abrasivos.

Nunca sumerge el dispositivo en agua u otros líquidos, evite que lo humedad entre en el ventilador incorporado. ¡Queda prohibido lavar el cuerpo del horno eléctrico en lavavajillas!

Queda PROHIBIDO el uso en la limpieza del dispositivo de paños o esponjas duras (si no se indica específicamente en el manual), pastas abrasivas. Asimismo no se permite el uso de cualquier sustancia química agresiva u otros sustancias, no recomendados para el uso con objetos que tengan contacto con la comida.

• Se recomienda limpiar la tapa de cristal después de cada uso del dispositivo.
- Se puede lavar las parrillas del horno eléctrico en lavavajillas.

Limpieza del cuerpo

Limpie el cuerpo del dispositivo con un paño de cocina suave y húmedo o una esponja. Se permite el uso de un detergente delicado. Para evitar posibles manchas de agua y manchas en el cuerpo del dispositivo se recomienda frotar su superficie hasta dejarla seca.

Limpieza rápida

• Desconecte el horno eléctrico de la red y deje que se enfrie por completo.
• Limpie la tapa de cristal con el uso de una esponja o un paño suave humedecido con detergente y agua tibia.
• Retire todos los restos del detergente.

Limpieza normal

• Desconecte el horno eléctrico de la red y deje que se enfrie por completo.
• Limpie la tapa y el compartimento de ventilador con el uso de una esponja o un paño suave humedecido con detergente y agua tibia, no utilice esponjas de alambre y/o materiales abrasivos.
• Lave las parrillas en agua con detergente para lavar platos.
• Al limpiar las partes de metal, utilice una esponja o un paño suave humedecido con detergente para lavar platos y luego séquelas bien.

Modo de autolimpieza

• Vierte en el recipiente unos 3 centímetros de agua caliente.
• Añada un poco de detergente para lavar platos.
  • Cierre la tapa y enchufe.
• Ajuste el temporizador para 10-15 minutos, se encenderá el ventilador.
• Ponga el mango de control de temperatura en la posición "Wash" (auto-limpieza).
• Baje el asa de transporte hasta el tope para empezar a trabajar con el dispositivo.
• Una vez acabado el proceso, enjuague el recipiente con agua tibia para eliminar todos los residuos.

Utilización del lavavajillas

La rejilla, al anillo expansor de silicona y la estera de silicona se pueden lavar en el lavavajillas.

¡Nunca love el cuerpo del aerogrill en el lavavojillas!

VII. ACCESORIOS ADICIONALES

Se puede comprar los accesorios adicionales para el horno eléctrico universal REDMOND RAG-241-E y informarse sobre las novedades de los productos REDMOND en la página web www.multicooker.com o en las tiendas de los distribuidores regionales.

VIII. ANTES DE CONTACTAR CON EL CENTRO DE SERVICIO

Averla Posible causa Solución de la averla
No se enciende No hay alimentación de red		Conecte el dispositivo a la toma de corriente operativa
El plato tarda demasiado en prepararse	Los apagones de electricidad
	El horno eléctrico está colocado en el recipiente con alabeo	Coloque el horno eléctrico recto, sin alabeo

IX. GARANTÍA

Este producto tiene una garantía de un plazo de 2 años a contar de la fecha de compra. Durante el período de garantía, el fabricante se compromete a eliminar, mediante la reparación o la sustitución de la totalidad del producto, cualquier defecto de fábrica causado por la mala calidad de los materiales o montaje. La garantía entra en vigor sólo si la fecha de la compra está confirmada por el sello de la tienda y la firma de vendedor en la tarjeta de garantía original. Esta garantía sólo se reconoce si el producto se utilizaba de acuerdo con el manual de operación, no se ha reparado o desmontado y no fue dañado por el mal uso, así como sólo si se ha guardado la integridad absoluta del producto. Esta garantía no cubre el desgaste normal y los productos de consumo (filtros, bombillas, recubrimientos antiadherentes, selladores, etc.)

La vida útil del producto y el plazo de su garantía se calcularán a partir de la fecha de la venta o la fecha de la fabricación del producto (en caso si no se puede determinar la fecha de la venta).

Se puede encontrar la fecha de la fabricación del dispositivo en el número de serie indicado en la etiqueta de identificación del cuerpo del dispositivo. El número de serie consta de 13 dígitos. Los dígitos sexto y séptimo indican el mes, el octavo el año de la fabricación del dispositivo.

El plazo de la vida útil de este dispositivo establecido por el fabricante es de 3 años a contar de la fecha de su adquisición. Este plazo es válido a condición de que la operación del producto se realiza con el cumplimiento estricto con las instrucciones del presente manual y con los requisitos técnicos establecidos.

El embaloje, el manual de usuario, así como el dispositivo mismo se deben eliminar de acuerdo con el programa local de recicloje. Demuestre compromiso con el medio ambiente: no se deshaga de estos productos junto con la basura doméstica normal.
