BEDIENUNGSANLEITUNG RAG241E Redmond

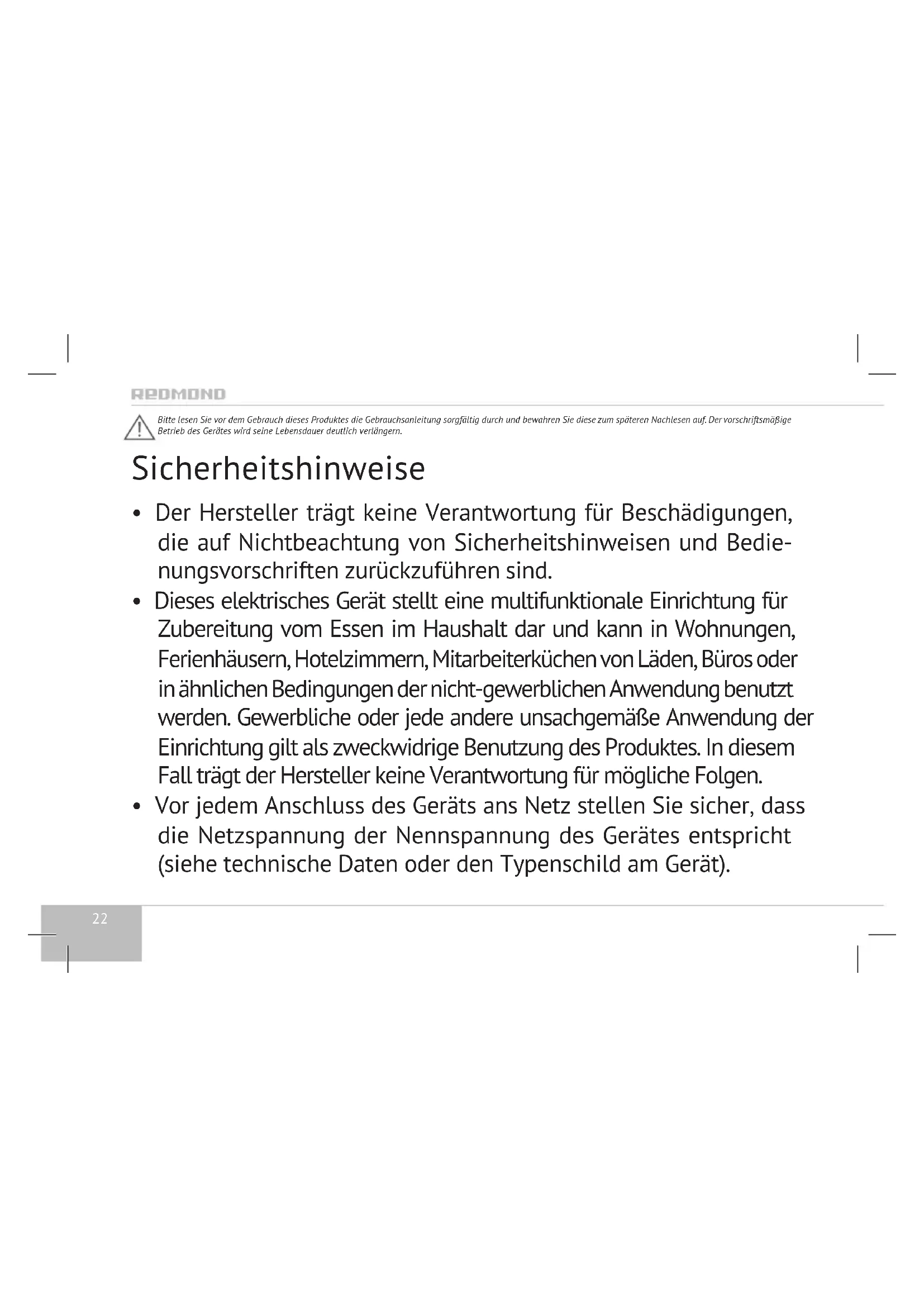

• Der Hersteller trägt keine Verantwortung für Beschädigungen, die auf Nichtbeachtung von Sicherheitshinweisen und Bedie- nungsvorschriften zurückzuführen sind.

• Dieses elektrisches Gerät stellt eine multifunktionale Einrichtung für Zubereitung vom Essen im Haushalt dar und kann in Wohnungen, Ferienhäusern, Hotelzimmern, Mitarbeiterküchen von Läden, Büros oder in ähnlichen Bedingungen der nicht-gewerblichen Anwendung benutzt werden. Gewerbliche oder jede andere unsachgemäße Anwendung der Einrichtung gilt als zweckwidrige Benutzung des Produktes. In diesem Fall trägt der Hersteller keine Verantwortung für mögliche Folgen.

• Vor jedem Anschluss des Geräts ans Netz stellen Sie sicher, dass die Netzspannung der Nennspannung des Gerätes entspricht (siehe technische Daten oder den Typenschild am Gerät).23 DEU RAG-241-E

• Verwenden Sie das Verlängerungskabel, das für die Leistungs- aufnahme des Geräts ausgelegt ist. Die Nichtbeachtung dieser Anforderung kann zum Kurzschluss oder Brand des Kabels führen.

Schließen Sie das Gerät nur an Stromdosen mit Schutzkontakten an. Das ist eine unbedingte Voraussetzung zum Schutz vor Strom- schlag. Sollten Sie ein Verlängerungskabel gebrauchen, so ver- gewissern Sie sich, dass es auch Schutzkontakte besitzt. ACHTUNG! Beim Betrieb des Gerätes werden sein Gehäuse, Behält- nis und seine Glasdeckel heiß! Seien Sie vorsichtig! Topfhandschuhe gebrauchen. Um Verbrennungen mit dem Heißdampf zu vermeiden, bücken Sie nie über das Gerät beim Öffnen der Deckel.

Nach jedem Gebrauch, vor dem Reinigen oder Umstellen des Gerätes ziehen Sie den Stecker. Ziehen Sie das Netzkabel mit trockenen Händen, indem Sie das am Stecker und nicht am Kabel selbst halten.24

Zuleitung nicht durch die Türöffnungen oder über Wärmequellen ziehen. Stellen Sie sicher, dass sich das Netzkabel nicht verdreht bzw. knickt, nicht über scharfe Gegenstände, Ecken und Möbelkanten gezogen wird. VORSICHT: zufällige Beschädigung des Netzkabels kann die Störungen verursachen, auf die sich die Garantie nicht erstreckt, sowie zum Stromschlag führen. Die beschädigte Anschlussleitung muss umgehend durch den Kundendienst ersetzt werden.

• Das Gerät mit Behältnis nie auf unstabile Oberäche stellen, das Gerät im Betrieb nicht decken – das kann zur Überhitzung und damit zum Ausfall des Gerätes führen.

Sicherstellen, dass sich die Heißluftfritteuse und ihr Behältnis beim Betrieb in einem Abstand von mindestens 10 cm von entamm- baren Materialien (Gardinen, Tapeten o. ä.) benden.

Das Gerät darf nicht im Freien benutzt werden, das Eindringen der Feuchtigkeit oder Fremdkörper in das Gehäuse des Gerätes kann sonst schwere Störungen verursachen.25 DEU RAG-241-E

• Vor dem Reinigen des Geräts stellen Sie sicher, dass es aus vom Netz getrennt und vollständig abgekühlt ist. Bitte die Anweisungen zum Reinigen des Gerätes exakt beachten.

• Riss- und Krätzerbildung vermeiden. Wenn die Deckel Risse oder Krätzer aufweist, schließen Sie diese vom Gebrauch aus. Das Grundgerät NIE in Wasser tauchen und NIE unter ießendes Wasser halten! Eindringen der Feuchte ins eingebaute Gebläse vermeiden.

• Dieses Gerät darf von Kindern ab 8 Jahren benutzt werden. Außerdem dürfen es unter bestimmten Voraussetzungen Menschen mit vermin- derten körperlichen, sensorischen oder geistigen Fähigkeiten und man- gelnder Erfahrung sowie fehlenden Kenntnissen in seinem Gebrauch anwenden: Sie müssen bei der Nutzung beaufsichtigt werden oder in dem sicheren Umgang mit dem Gerät unterwiesen worden sein und die damit verbundenen Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Das Gerät und den Netzkabel außerhalb der Reich-26 weite von Kindern unter 8 Jahre aufbewahren. Reinigungs- und Instandhaltungstätigkeiten soll- ten Kinder nicht ohne Beaufsich

Halten Sie Kinder von Verpa- ckungsmaterial (Folie, Schaum- stoff u.s.w.) fern. Es besteht u.a. Erstickungsgefahr! Verpa- ckungsmaterial kindersicher aufbewahren.

lassen. Unsachgemäß durchge- führte Arbeit kann zum Ausfall des Gerätes, zur Verletzungen und Sachschäden führen. ACHTUNG! Das Gerät nur im technisch einwandfreien Zustand benutzen.27 DEU RAG-241-E Die aufgeheizte Luft läuft innerhalb des Behältnisses in allen Richtungen von oben nach unten, dann wieder von unten nach oben zum Gebläse um, indem sie Lebensmittel anwärmt und diese damit auf gewünschte Kondition bringt. Die Heißluftgeschwindigkeit sowie die Temperatur der Luftströme kann je nach dem ausgewählten Zubereitungsprogramm variieren und bis 250°C steigen. Der Thermo- stat, der im Inneren des Gerätes eingebaut ist, überwacht die Lufttemperatur, die Steuerung liest die Messwerte ab und schaltet das Heizelement ein bzw. aus.

I. VOR DEM ERSTEN GEBRAUCH

Das Produkt mit Zubehör sorgfältig auspacken. Alle Verpackungsmaterialien und Werbeaufkleber entfernen. Ggf. vorhandene Warn- und Hinweisaufkleber sowie den Typenschildmit der Seriennummer des Produktes am Gehäuse bleiben lassen! Fehlt die Serien- nummer am Produkt, so erlischt der Garantieanspruch. Gehäuse des Produktes feucht abwischen und trocknen lassen. Beim ersten Gebrauch kann Beigeruch erscheinen, deshalb empehlt es sich die Selbstreinigung des Gerä- tes durchzuführen. Der Beigeruch beim ersten Gebrauch ist kein Defekt des Gerätes. Nach Transport bzw. Lagerung bei tiefen Temperaturen das Gerät bei Raum- temperatur für mindestens 2 Stunden halten, bevor es eingeschaltet wird.

Für den Gebrauch vorbereiten Stellen Sie vor dem Zubereiten sicher, dass äußere und sichtbare innere Teile der Mehrfunktion-Heißluftfritteuse keine Beschädigungen, Abspaltungen und andere Defekte aufweisen. Das Behältnis (nicht im Lieferumfang enthalten) vorbereiten. Das Behältnis soll aus einem thermostabilen Material hergestellt werden und sein Durchmesser soll zur Glasdeckel des Gerätes passen (22,5cm) oder Außenkante des verwen- deten Silikon-Expander-Rings (27 cm). Sicherstellen, dass die Heißluftfritteuse dicht auf dem ausgewählten Behältnis auiegt und keine Öffnungen (Spalten) zum Ausweichen des Dampfes hat. Die Heißluftfritteuse benutzen

1. Einen Rost (tief oder hoch) ins Behältnis einsetzen, dann Zutaten auf den

• Rost legen. Sicherstellen, dass der Mindestabstand zwischen den Zutaten und der Deckel sowie zwischen den Zutaten und Wänden des Behältnis- ses 1,5-2 cm beträgt, damit die Heißluft gleichmäßig umläuft. Metall-Greifzange zum Herausnehmen des Rostes p. 1
• St. Metall-Abstellplatte p. 1
• St. Das Buch “20 Rezepte” p. 1
• St. Gebrauchsanleitung p. 1
• St. Serviceheft p. 1
• St. Silikon-Expander-Ring p. 1
• St. Silikonmatte St. Der Hersteller behält das Recht, Design, Lieferumfang sowie technische Daten des Produktes im Laufe der Weiterentwicklung seiner Produktion ohne vorhe- riger Benachrichtigung über diese Veränderungen zu ändern. Aufbau des Gerätes A1 p. 1

1. Netzlampe “Power”

2. Drehregler Zeitschaltuhr

3. Glasdeckel aus Hartglas mit Durchmesser 22,5 cm

5. Aufheizanzeige “Heat”

6. Drehregler Temperatur

7. Gehäuse Heißluftfritteuse

9. Greifzange zum Herausnehmen des Rostes

4. Aufheizanzeige “Heat”

6. Position des Drehreglers Temperatur zum Auftauen “Defrost”

7. Position des Drehreglers Temperatur zum Selbstreinigen “Wash”

Bestimmung und Funktionsweise Das Gerät dient zum Gebrauch mit hitzebeständigem Geschirr, das zur Deckel mit Durchmesser 22,5 cm passt. Die Heißluftfritteuse verwendet die Luftkonvektion vom elektrischen Heizele- ment im Inneren des Behältnisses. Die Luft wird durch Halogen-Heizelement auf Hochtemperatur aufgewärmt, das Gebläse in der Heißluftfritteuse-Deckel bewegt dabei heiße Luftmengen.28

2. Stellen Sie das Behältnis auf eine stabile, waagrechte, ebene und hitzebe-

ständige Unterlage (z.B. auf den Herd oder die Abstellplatte) mindestens 10cm von anderen Gegenständen, die durch Hochtemperatur beschädigt werden können, anschließend setzen Sie die Mehrfunktion-Heißluftfritteuse auf das vorbereitete Behältnis auf. Sicherstellen, dass die Heißluftfritteuse dicht auf dem ausgewählten Behältnis auiegt und keine Öffnungen (Spal- ten) zum Ausweichen des Dampfes hat. Um die Oberäche zusätzlich gegen hohe Hitze zu schützen, benutzen Sie die zum Lieferumfang beiliegende Silikonmatte. Bei Bedarf setzen Sie Silikon-Expander-Ring auf den Deckel von Aerogrill ein. Vergewissern Sie sich, dass die Verbindung sicher ist.

3. Die Heißluftfritteuse ans Netz anschließen.

4. Schwenken Sie den Tragegriff nach unten bis zum Anschlag (beim Hoch-

heben des Griffs im Betrieb schaltet die Heißluftfritteuse selbsttätig aus).

Stellen Sie die Zubereitungszeit ein, indem Sie den Drehregler Zeitschalt- uhr im Uhrzeigersinn auf gewünschten Wert stellen, die rote Lampe leuchtet auf. Das Gebläse wird in Betrieb gesetzt. Einstellbereich der Zeitschaltuhr ist 5 bis 60 Minuten.

6. Durch Drehen des Temperaturreglers stellen Sie die erforderliche Tem-

peratur gemäß dem Rezept oder der Tabelle mit Richtwerten für Tempe- ratur- und Zeiteinstellungen ein. ACHTUNG! Beim Gebrauch des Gerätes zusammen mit Multikocher soll die Temperatur der Heißluftfritteuse über 150°С nicht eingestellt werden!

7. Die Aufheizanzeige leuchtet auf. Die Heißluftfritteuse beginnt zu funkti-

onieren. Die Aufheizanzeige kann bis zum Ablauf der eingestellten Zeit erlöschen, das bedeutet nur, dass die Heißluftfritteuse die erforderliche Temperatur erreicht hat. Wenn die Temperatur im Behältnis den einge- stellten Wert unterschreitet, leuchtet die Aufheizanzeige wieder auf und die Aufheizung wird fortgesetzt.

8. Läuft die eingestellte Zeit ab, lassen Sie das Gerät im Laufe von 10 Mi-

nuten abkühlen, danach kann die Mehrfunktion-Heißluftfritteuse vom Behältnis abgenommen und auf eine hitzebeständige Unterlage bis zum vollständigen Abkühlen gelegt werden. ACHTUNG! Stellen Sie nicht den heissen Aegrill auf die Silikonmatte.

III. RICHTWERTE FÜR TEMPERATUR

UND ZEITEINSTELLUNGEN, ZUBEREITEN

Lebensmittel Gewicht, g Zeit, Std:Min Temperatur, °С Hühnereisch 1200 1:30 200 Rindeisch (Staeks) 400 00:20 240 Schweineeisch 800 01:00 200 Tigerkrevetten 200 00:10 180 Kartoffeln (Scheiben) 400 00:30 190 Die Ist-Zeit kann von den Richtwerten je nach der Beschaffenheit der Lebens- mittel und je nach Geschmack abweichen.

IV. RICHTWERTE FÜR ZEITEINSTELLUN-

V. ZUBEREITUNGSTIPPS

Bei gefrosteten Lebensmitteln tauen sie diese auf bzw. geben Sie der Zubereitungszeit 10-15 Minuten je 400 g des gefrosteten Lebensmittels zu.Zur gleichmäßigen Zubereitung und Bräunung der Speise wenden sie das Lebensmittel während der Zubereitung um.

• Legen Sie die Speise auf den Rost, damit die Heißluft sie frei umströmt und die Zubereitung beschleunigt.

Mit zwei Rosten können Sie mehrere Speisen auf einmal zubereiten. Beachten Sie aber, dass verschiedene Lebensmittel verschiedene Zube- reitungszeiten haben. Legen Sie das Lebensmittel mit der längsten Zu- bereitungszeit auf den unteren Rost. Anschließend legen Sie während der Zubereitung ein anderes Lebensmittel auf den oberen Rost.29 DEU RAG-241-E

• Sollen Sie mehrere Stücke auf den Rost legen, so stellen Sie sicher, dass der Mindestabstand zwischen ihnen und den Wänden des Behältnisses 2 cm beträgt. Dank diesem Abstand läuft die Heißluft innerhalb des ganzen Behältnisses frei um. Weiterhin vermeiden Sie, ein Lebensmittel auf ein anderes zu legen, um eine größere Portion auf einmal zuzuberei- ten, das beeinträchtigt den Umlauf der Heißluft.

• Grillen Sie auf dem oberen Rost, das Gebratene und die größeren Stücke empehlt sich auf den unteren Rost zu legen. Plastikgeschirr (auch das für den Mikrowellenofen) sowie dünnes Glasgeschirr ins Behältnis nie legen. Sie können das Metall-, Keramik-Geschirr (für den Backofen) und Geschirr aus starkem Hitzeglas gebrauchen. Typische Zubereitungsfehler Die Speise wurde nicht bis zum Ende zubereitet Mögliche Ursachen Abhilfe Die zu niedrige Zubereitungstemperatur eingestellt Die erforderliche Temperatur einstellen Die zu kurze Zubereitungszeit eingestellt Die erforderliche Zeit einstellen Die Speise wird verbraten Mögliche Ursachen Abhilfe Die zu hohe Zubereitungstempe- ratur eingestellt Die Temperatur nach unten einstellen oder das Rezept befol- gen, das zu diesem Modell angepasst wurde Die zu lange Zubereitungszeit eingestellt Die Zubereitungszeit verkürzen oder das Rezept befolgen, das an dieses Modell angepasst wurde Das Gebäck ist feucht geworden Mögliche Ursachen Abhilfe Nicht zutreffende Zutaten verwendet, die zu viel Feuchte erzeugen (saftiges Gemüse oder Obst, gefrostete Beeren, saure Sahne o. ä.) Die Zutaten laut dem Rezept auswählen. Ver- suchen Sie, die zu saftige Lebensmittel nicht zu verwenden, oder geben Sie möglichst klei- ne Mengen von den Teig sitzt Mögliche Ursachen Abhilfe Eier mit Zucker schlecht aufgeschlagen Greifen Sie auf ein bewährtes Rezept (an dieses Modell ange- passt) zu. Die Auswahl der Zu- taten, ihr Vorbehandeln, Verhält- nis der Zugabe müssen den Empfehlungen entsprechen Der Teig zu lang mit Treibmittel gestanden Das Mehl nicht durchsiebt oder der Teig schlecht ausgeknetet Fehler beim Zugeben der Zutaten

Vor dem ersten Gebrauch empehlt sich, die Selbstreinigung des Gerätes durchzuführen.

Wenn das Gerät längere Zeit ohne Funktion steht, trennen Sie es vom Netz.

• Vor der Reinigung des Produktes sicherstellen, das es vom Netz getrennt und abgekühlt wurde. Zum Reinigen weiches Tuch und milde Spülmittel verwenden. Das Gerät nie ins Wasser und/oder andere Flüssigkeiten tauchen, eindringen der Feuchte ins eingebaute Gebläse vermeiden. Das Gehäuse der Heißluftfrit- teuse darf nicht im Geschirrspüler gespült werden! Scheuernde Tücher oder Schwämme (sofern Abweichendes in dieser Anleitung nicht vereinbart ist), Schleifpasten DÜRFEN NICHT beim Reinigen des Gerätes eingesetzt werden. Verwendung von chemisch aggressiven oder sonstigen Stoffen mit Gegenständen, die mit Lebensmittel in Berührung kommen, ist unzulässig.

Das Reinigen von Glasdeckel ist nach jedem Gebrauch des Gerätes zu empfehlen.

Die Roste der Heißluftfritteuse können im Geschirrspüler gespült werden. Gehäuse reinigen Das Gehäuse mit einem weichen feuchten Tuch oder Schwamm reinigen. Mildes Reinigungsmittel ist zulässig. Um eventuelle Läufer vom Wasser oder Ränder auf dem Gehäuse zu vermeiden, empfehlen wir, seine Oberäche trocken abzuwischen. Schnelles Reinigen

• Die Heißluftfritteuse vom Netz trennen und abkühlen lassen.

• Die Glasdeckel mit einem Schwamm oder weichen Tuch mit Zugabe von Spülmittel und Warmwasser abwischen.

• Die Reste von Spülmittel entfernen.30 Normales Reinigen

• Die Heißluftfritteuse vom Netz trennen und abkühlen lassen.

• Die Glasdeckel und das Gebläsefach mit einem Schwamm oder weichen Tuch mit Zugabe von Spülmittel abwischen, scheuernde Mittel nicht verwenden.

• Die Roste im Wasser mit Spülmittel spülen.

Metallteile mit einem Schwamm oder weichen Tuch mit Zugabe von Spülmittel reinigen und trocken abwischen. Selbstreinigungsfunktion

• Warmwasser ins Behältnis auf etwa 3 cm füllen.

• Ein wenig Spülmittel zugeben.

• Die Deckel aufsetzen und das Gerät ans Netz anschließen.

• Die Zeitschaltuhr auf 10-15 Minuten einstellen, das Gebläse schaltet ein.

• Den Drehregler Temperatur auf “Wash” (Selbstreinigung) einstellen.

Schwenken Sie den Tragegriff nach unten bis zum Anschlag, um den Prozess zu starten.

• Nach der Arbeit spülen Sie das Behältnis mit Warmwasser durch, um alle Reste zu entfernen. Verwendung von Geschirrspülmaschine Die Gitter, der Silikon-Expander-Ring und die Silikonmatte sind spülmaschinen- geeignet. Nie waschen Sie das Gehäuse von Aerogrill in Geschirrspülmaschine!

Um Zubehör für die Mehrfunktion-Heißluftfritteuse REDMOND RAG-241-E zu kaufen und über neue Produkte von REDMOND zu erfahren, besuchen Sie die Web-Seite www.multicooker.com oder fragen Sie Ihren Fachhändler nach.

VIII. BEVOR SIE SICH AN DEN KUNDEN-

DIENST WENDEN Störung Mögliche Ursache Abhilfe Das Gerät schaltet nicht ein Netzversorgung fehlt Das Gerät an eine intakte Stromdose anschließen Die Speise wird zu lange zube- reitet Störungen mit Netzversorgung Die Heißluftfritteuse wurde nicht korrekt auf das Behältnis aufgesetzt Die Heißluftfritteuse ohne Verkantung aufsetzen

IX. GARANTIEBEDINGUNGEN

Für dieses Erzeugnis wird eine Garantie für 2 Jahre ab dem Zeitpunkt seines Erwerbs gewährt. Während der Garantiezeit verpichtet sich der Hersteller, durch Reparatur, Austausch von Teilen oder Austausch des gesamten Geräts jegliche werksseitige Störungen, die durch eine unzureichende Qualität von Werkstoffen oder die Mon- tage verursacht wurden, zu beseitigen. Die Garantie tritt nur in dem Fall in Kraft, wenn das Kaufdatum durch den Stempel des Geschäfts und Unterschrift des Ver- käufers auf dem Original-Verkaufsbeleg bestätigt wurde. Vorliegende Garantie wird nur dann anerkannt, wenn das Erzeugnis gemäß der Betriebsanleitung benutzt und weder repariert noch beschädigt wurde durch einen falschen Umgang mit diesem und ebenso die Vollständigkeit des Gerätes gewährleistet wurde. Diese Garantie erstreckt sich nicht auf den natürlichen Verschleiß des Erzeugnisses und Verbrauchsmaterial (Filter, Lampen, Haftbeschichtungen, Dichtungen usw.). Die Betriebsdauer und die Garantiefristen für das Gerät werden berechnet ab dem Tag des Verkaufes bzw. des Herstellungsdatums des Gerätes (falls das Verkaufsdatum nicht bestimmt werden kann). Das Herstellungsdatum kann man in der Seriennummer nden, die sich dem dem Markierungsaufkleber auf dem Gerätegehäuse bendet. Die Seriennummer besteht aus 13 Zeichen. Das 6. und 7. Zeichen bedeuten den Monat, das 8. - das Herstellungsjahr des Gerätes. Vom Hersteller für dieses Gerät vorgesehene Betriebsdauer - 3 Jahre ab Kauf- datum. Diese Dauer ist gültig unter der Bedingung, dass der Betrieb des Erzeug- nisses streng gemäß der vorliegenden Instruktion und den übergebenen tech- nischen Anforderungen erfolgt. Verpackung, Benutzungsanleitung, sowie das Gerät selbst sind in Übereinstim- mung mit dem lokalen Programm zur Verarbeitung von Abfällen zu entsorgen. Sorgen Sie sich um die Umwelt: entsorgen Sie solche Erzeugnisse nicht zu- sammen mit dem normalen Hausmüll.31 NLD RAG-241-E Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken, en bewaar de gebruiksaanwijzing om deze indien nodig te kunnen raadplegen. Correct gebruik van het apparaat kan zijn levensduur aanzienlijk verlengen. Veiligheidsvoorschriften
