BRUKSANVISNING Beovision 12 BANG & OLUFSEN

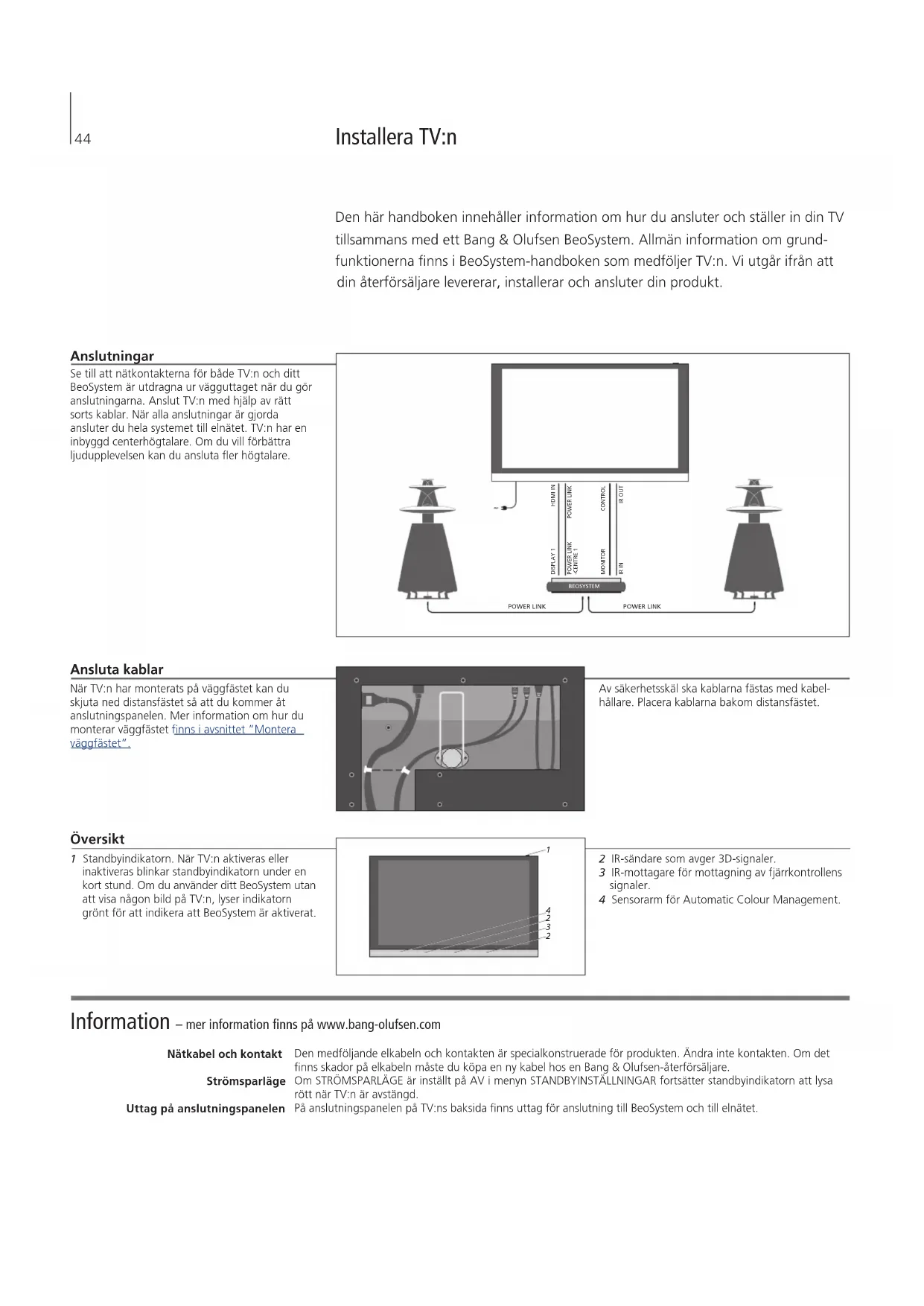

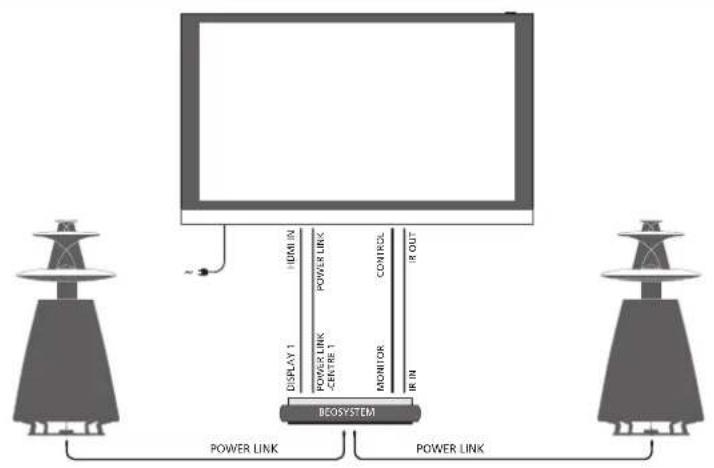

4Information – mer information nns på www.bang-olufsen.com Nätkabel och kontakt Strömsparläge Uttag på anslutningspanelen Den medföljande elkabeln och kontakten är specialkonstruerade för produkten. Ändra inte kontakten. Om det nns skador på elkabeln måste du köpa en ny kabel hos en Bang& Olufsen-återförsäljare. Om STRÖMSPARLÄGE är inställt på AV i menyn STANDBYINSTÄLLNINGAR fortsätter standbyindikatorn att lysa rött när TV:n är avstängd. På anslutningspanelen på TV:ns baksida nns uttag för anslutning till BeoSystem och till elnätet. Installera TV:n Den här handboken innehåller information om hur du ansluter och ställer in din TV tillsammans med ett Bang& Olufsen BeoSystem. Allmän information om grund- funktionerna nns i BeoSystem-handboken som medföljer TV:n. Vi utgår ifrån att din återförsäljare levererar, installerar och ansluter din produkt. Ansluta kablar När TV:n har monterats på väggfästet kan du skjuta ned distansfästet så att du kommer åt anslutningspanelen. Mer information om hur du monterar väggfästet nns i avsnittet ”Montera väggfästet”. Anslutningar Se till att nätkontakterna för både TV:n och ditt BeoSystem är utdragna ur vägguttaget när du gör anslutningarna. Anslut TV:n med hjälp av rätt sorts kablar. När alla anslutningar är gjorda ansluter du hela systemet till elnätet. TV:n har en inbyggd centerhögtalare. Om du vill förbättra ljudupplevelsen kan du ansluta er högtalare. Översikt 1 Standbyindikatorn. När TV:n aktiveras eller inaktiveras blinkar standbyindikatorn under en kort stund. Om du använder ditt BeoSystem utan att visa någon bild på TV:n, lyser indikatorn grönt för att indikera att BeoSystem är aktiverat. 2 IR-sändare som avger 3D-signaler. 3 IR-mottagare för mottagning av fjärrkontrollens signaler. 4 Sensorarm för Automatic Colour Management. Av säkerhetsskäl ska kablarna fästas med kabel- hållare. Placera kablarna bakom distansfästet.

POWER LINKPOWER LINKHDMI INPOWER LINKIR OUTDISPLAY 1POWER LINK -CENTRE 1IR INCONTROLMONITORBEOSYSTEM 44Det ligger på användarens ansvar att utföra regelbundet underhåll, exempelvis rengöring. Följ anvisningarna nedan för bästa resultat. Funktionen Automatic Colour Management kompenserar automatiskt för färgförändringar på skärmen ungefär var 100:e användningstimme. Underhåll Viktigt! 3D-teknik Överhettning Om du vill se på lm eller andra program som är avsedda för 3D, måste du aktivera 3D-funktionen och använda 3D-glasögonen som du kan köpa från din återförsäljare. Mer information nns i BeoSystem-handboken som medföljer TV:n. Vid överhettning visas en varning på TV-skärmen. Försätt TV:n i standbyläge (stäng inte av den) och låt den svalna. Efter fem minuter börjar TV:n svalna automatiskt och indikatorlampan lyser växelvis rött och grönt. Under den här tiden kan du inte använda TV:n. Automatic Colour Management Automatic Colour Management garanterar hela tiden perfekta färger på skärmen. Under kalibreringen fälls en sensorarm upp från TV:ns ram och en rand på skärmen växlar mellan olika gråskalor. Kalibreringen kan ske manuellt eller automatiskt. Vi rekommenderar att du låter TV:n utföra kalibreringen automatiskt istället för att du gör det manuellt. Stäng inte av TV:n och bryt inte anslutningen till elnätet medan kalibreringen pågår. Mer information nns i BeoSystem- handboken som medföljer TV:n. Rengöringsanvisningar Svenska

• TV:n är endast avsedd för inomhusbruk i torra bostadsutrymmen, vid en temperatur på 10–40°C.

• Om TV:n har utsatts för temperaturer under 5°C ska du låta den stå i rumstemperatur och vänta tills den har återfått normal rumstemperatur innan du ansluter den till elnätet och aktiverar den.

• Bilden kan bli förvrängd på höga höjder där lufttrycket är lägre än 833 hPa (ca 1500 meters höjd eller högre).

• Placera inga föremål ovanpå TV:n.

• Försök inte att öppna TV:n. Överlåt sådana åtgärder åt kvalicerad servicepersonal!

• Placera inte TV:n i direkt solljus eller direkt articiellt ljus, t.ex. en spotlight.

• Inga produkter i systemet får anslutas till vägguttaget förrän du har anslutit alla kablar.

• Lämna inte TV:n i kontakt med föremål som innehåller gummi eller PVC under längre tid.

• Låt inte stillbilder visas på skärmen under längre tid, eftersom bilderna då kan brännas in. Höljets utsida Rengör dammiga ytor med en mjuk och torr trasa. För att ta bort äckar eller smuts, använd en mjuk, luddfri och ordentligt urvriden trasa och en vattenlösning med milt rengöringsmedel, t.ex. diskmedel. Använd aldrig alkohol eller andra lösningsmedel för att rengöra några delar av TV:n. Plasmaskärmen Använd en mjuk, torr trasa för att damma av skärmen. Använd inte ytande rengöringsmedel eller spray. Undvik att spraya rengöringsmedel direkt på skärmen, eftersom det kan skada högtalarna eller andra delar. Vissa mikroberdukar kan skada den optiska beläggningen på grund av sin slipeffekt.Montera väggfästet Information Väggfästet och TV:ns mått Använd skruvar och plugg av rätt storlek och typ, med tanke på väggens konstruktion och skick. Använd sex kullriga skruvar och pluggar, tre på varje sida. Varje skruv ska ha en minsta belastningsmärkning på 30kg. Särskild information för tunna väggar Om du tänker hänga BeoVision på en gipsvägg måste väggfästet fästas på en vertikal regel! Använd sex kullriga skruvar (ø6mm eller0,24"), tre på varje sida av väggfästet. Två av skruvarna måste gå igenom gipset och skruvas minst 65mm in i en vertikal regel. Väggfästet måste monteras av kvalicerad personal från Bang& Olufsen. Följ riktlinjerna på denna och följande sida för att montera TV:n på väggfästet. Ventilation Se till att det nns minst 10 cm utrymme ovanför, under och på sidorna om TV:n för att säkerställa god ventilation. Täck inte över ventilationshålen på baksidan eftersom det kan resultera i att TV:n överhettas. 675 mm 26.57" 750 mm 29.53" 884 mm 33.23" 900 mm 35.43" 0 mm

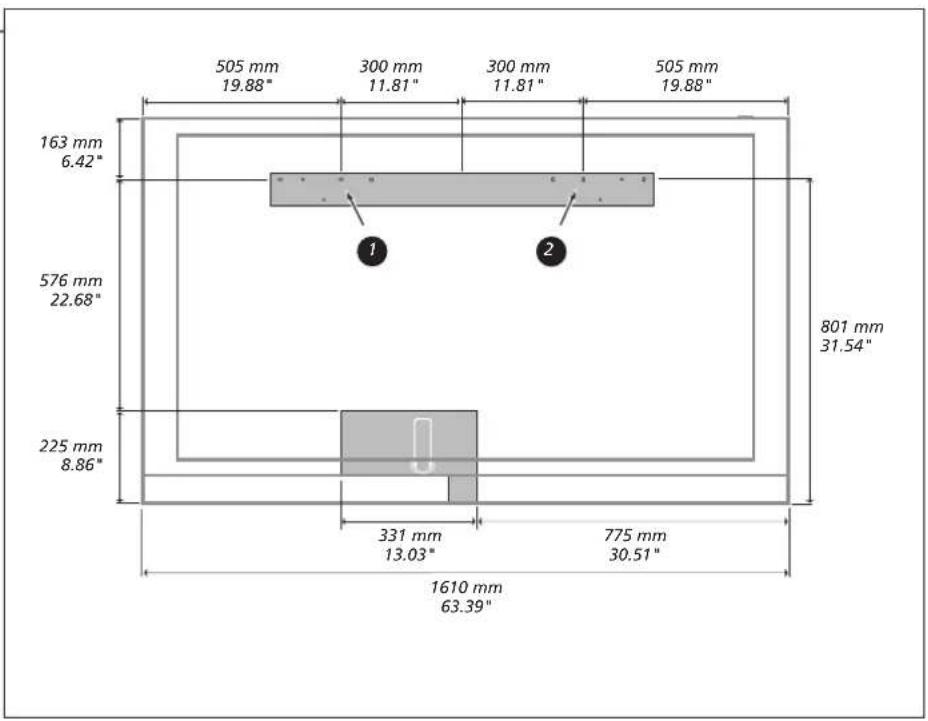

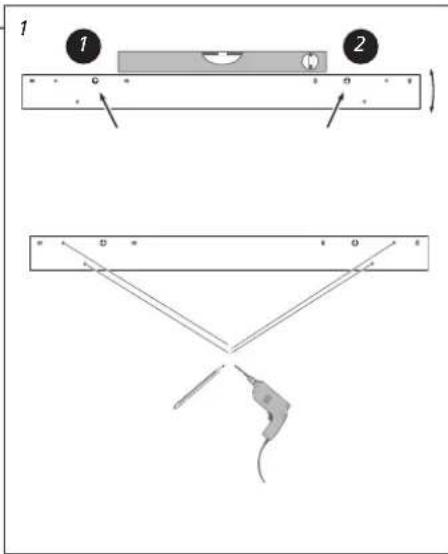

505 mm19.88"300 mm11.81"300 mm11.81"801 mm31.54"1610 mm63.39" 46Hantering Avmontera TV:n från väggfästet Eftersom TV:n är tung får den bara yttas eller lyftas av kvalicerad personal som använder rätt utrustning. Skjut ned distansfästet och montera de medföljande servicefötterna innan du lyfter av TV:n. För att kunna lyfta av TV:n från väggfästet måste du greppa den underifrån och dra ut den till 9graders lutning. Därefter kan den lyftas av. Montera väggfästet Vi rekommenderar att du låter TV:n stå på service- fötterna medan du monterar väggfästet. Lyft TV:n genom att greppa överst och underst, minst 10cm från ytterkanterna. Kom ihåg att alltid bära TV:n i upprätt läge. 1 Montera en skruv(1) så att väggfästet hålls på plats. Montera ytterligare en skruv(2) och se till att fästet sitter rakt. Använd väggfästet för att märka ut var övriga hål ska borras och montera väggfästet. 2 Ta bort skruven så att du kan lossa service- fötterna(1). Lyft av TV:n från servicefötterna(2) och montera den på väggfästet(3). För att kunna montera TV:n måste du hålla den i en vinkel om 9grader. 3 Om du vill ansluta TV:n till ditt BeoSystem medan den är monterad på väggfästet skjuter du ned distansfästet för att komma åt anslutnings- panelen. När du är färdig med anslutningarna skjuter du tillbaka distansfästet på plats igen. 4 Använd skruven för att justera TV:ns position. Svenska
