用户手册 Beovision 12 BANG & OLUFSEN

• 切勿任由電視機自行站立，將電視裝上壁掛架之前，須以物體加以支撐。為避免造成人身傷害，請勿使用未經 Bang & Olufsen 核可的腳架與壁掛架！
• 請務必按照本指南中的指示說明放置、安裝及連接。
• 請避免讓電視接觸雨水、高濕度或熱源。
• 請勿使用堅硬或尖銳的物品撞擊螢幕玻璃。
• 唯有從插座上拔除插頭，才能完全關閉本產品的電源。切斷電源後，裝置應能繼續運作。
• 請勿對本設備噴灑任何液體，亦不可將盛有液體的容器 (如花瓶) 置於本設備上。
• 不可將火焰，如點燃的蠟燭放在電視機上。
• 若產品配備已接地的電源導線及3針插頭，則應將產品連接至已安裝保護性地線的主電源插座。不可拔除主電源插頭上的接地插針，以免遭電殮。若插座均未安裝保護性的接地線，應洽電氣技工協助。

• 请将所购电视机摆放在坚固稳定的平面上。
• 电视不能单独放置。
• 必须放置在墙托架上。务必使用 Bang & Olufsen 认可的墙托架以避免发生意外！
• 确保此电视机的摆放、设置及连接都依照本《指南》的指示进行。
• 请勿使电视机受到雨水、高湿度或热源影响。
• 不要用坚硬或尖锐的物品击打玻璃。
• 只有从电源插座上断开产品电源后，才能将其完全关闭。应保持断开的设备随时可用。
• 请勿将液体滴溅在本设备上，并确保本设备上未放置任何装有液体的物品，例如花瓶。

- 确保本设备上面没有放置任何-明火の源い像に点ろ燃うそくなど、裸火を固定的蜡烛）。

- 如果产品带有接地的电源线和三相插头，则应将其连接至带有接地保护的墙面电源插座上，不得去除电源插头的地线针脚，否则会有触电的危险。如果没有带接地保护的墙面插座，请联系电工。

警告：为了降低火灾或触电危险或受潮。请勿将液体滴溅在本设备上，并确保本设备上未放置任何装有液体的物品，例如花瓶。要将本设备从交流电源上完全断开，必须将电源插头从电源插孔上拔下。应保持断开的设备易于使用。

等边三角形内带有箭头符号的闪电是要提醒用户注意，本产品的机壳内存在未绝缘的“危险电压”，可能会造成触电事故。

等边三角形内的感叹号是要提醒用户注意，本产品的随附资料中有重要的操作和维护（维修）说明。随产品随附的（维修）手册说明。

한국어 (Korean)

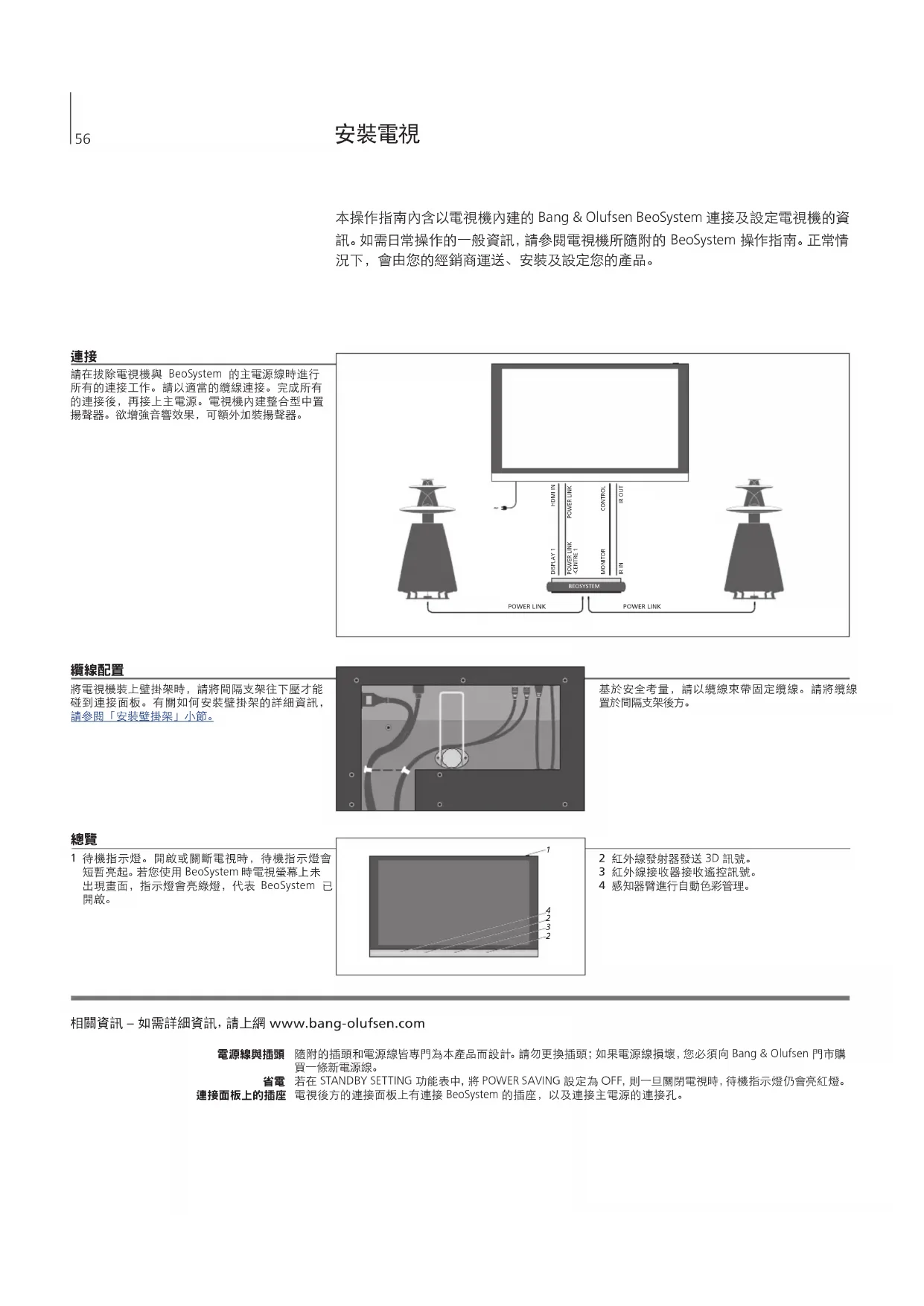

本操作指南內含以電視機內建的 Bang & Olufsen BeoSystem 連接及設定電視機的資訊。如需日常操作的一般資訊，請參閱電視機所隨附的 BeoSystem 操作指南。正常情況下，會由您的經銷商運送、安裝及設定您的產品。

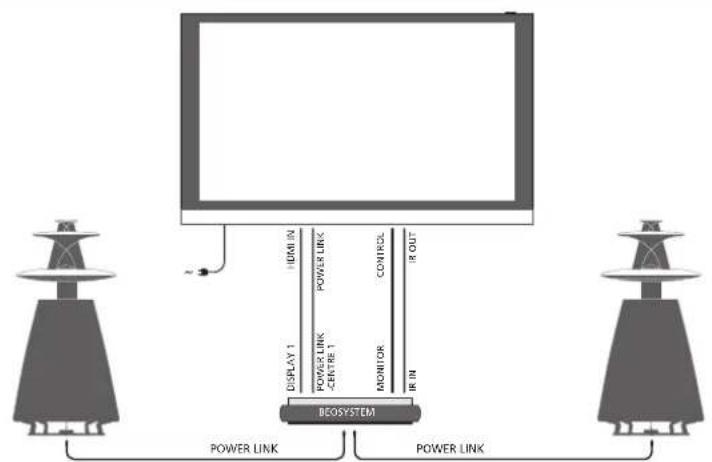

連接

請在拔除電視機與 BeoSystem 的主電源線時進行所有的連接工作。請以適當的纜線連接。完成所有的連接後，再接上主電源。電視機內建整合型中置揚聲器。欲增強音響效果，可額外加裝揚聲器。

HDMI IN POWER LINK CONTROL IR OUT DISPLAY 1 POWER LINK -CENTRE 1 MONITOR IR IN BEOSYSTEM POWER LINK POWER LINK

纜線配置

將電視機裝上壁掛架時，請將間隔支架往下壓才能碰到連接面板。有關如何安裝壁掛架的詳細資訊，請參閱「安裝壁掛架」小節。

基於安全考量，請以纜線束帶固定纜線。請將纜線置於間隔支架後方。

總覽

1 待機指示燈。開啟或關斷電視時，待機指示燈會短暫亮起。若您使用 BeoSystem 時電視螢幕上未出現畫面，指示燈會亮綠燈，代表 BeoSystem 已開啟。

2 紅外線發射器發送 3D 訊號。
3 紅外線接收器接收遙控訊號。
4 感知器臂進行自動色彩管理。

相關資訊－如需詳細資訊，請上網 www.bang-olufsen.com

電源線與插頭 隨附的插頭和電源線皆專門為本產品而設計。請勿更換插頭；如果電源線損壞，您必須向 Bang & Olufsen 門市購買一條新電源線。

省電 若在 STANDBY SETTING 功能表中，將 POWER SAVING 設定為 OFF，則一旦關閉電視時，待機指示燈仍會亮紅燈。

連接面板上的插座 電視後方的連接面板上有連接 BeoSystem 的插座，以及連接主電源的連接孔。

維護

定期維護（例如清潔）由使用者自行負責。欲獲得最佳的收視狀況，請按以下的說明指示操作。電視每使用100個小時，Automatic Colour Management 功能會自動補償螢幕色彩的改變。

Auto Colour Management 功能用以確保螢幕能不斷地展現完美的色彩。校正時，感知器臂會從電視框向上擺動，且螢幕上會出現隨著各種灰度色彩變化的指示條。

可採手動或自動校正。建議您由電視機本身進行自動校正。校正時，切勿關斷電視機或拔除主電源。如需詳細資訊，請參閱電視機所隨附的 BeoSystem 操作指南。

清潔指示

機箱表面

使用乾軟布擦拭表面灰塵。

若要去除污漬或灰塵，請使用不含棉絨的擰乾軟布，以清水加溫和清潔劑（例如洗潔精）製成的溶液沾濕擦拭。切勿使用酒精或其他溶劑清潔任何電視零件。

電漿螢幕

請以乾軟布擦去螢幕的灰塵，切勿使用液態清潔劑或噴霧劑。為避免破壞揚聲器及其他零件，請勿直接對著螢幕噴灑任何液體。某些微纖維布料的強大擦力可能會傷害光學護膜。

注意

• 本電視機僅適用於乾燥的家庭室內環境，適當的環境溫度範圍約為 10 - 40^ (50-105°F) 之間。
• 若電視機曾暴露於 5^ C (40°F)以下的環境下，請將電視置於室溫下靜待其回溫，再連接主電源使用。
• 當大氣壓力低於833毫巴(約在1500公尺(5000英呎))時，影像便會扭曲變形。
• 請勿將任何物品放置在電視機上方。
• 請勿試圖打開電視機殼，此類操作應由合格的維修人員進行。

• 電視機避免直接照到太陽，或置於人造光源底下，如聚光燈。

• 未接好所有的纜線之前，勿將系統中的任何產品接上主電源。

• 切勿讓電視機長期接觸含有橡膠或 PVC 的物品。
• 切勿讓靜止畫面在螢幕上停留過久，以免造成螢幕永久影像殘留。

安裝壁掛架

請由合格的 Bang & Olufsen 人員安裝壁掛架。請依照本頁及後續各頁的操作說明安裝電視機。

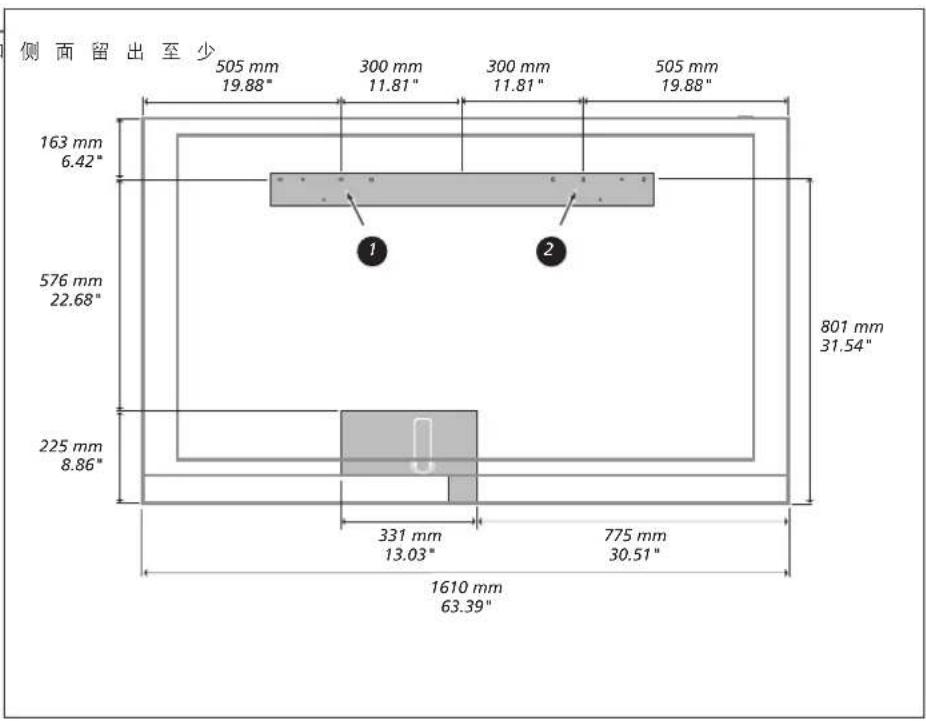

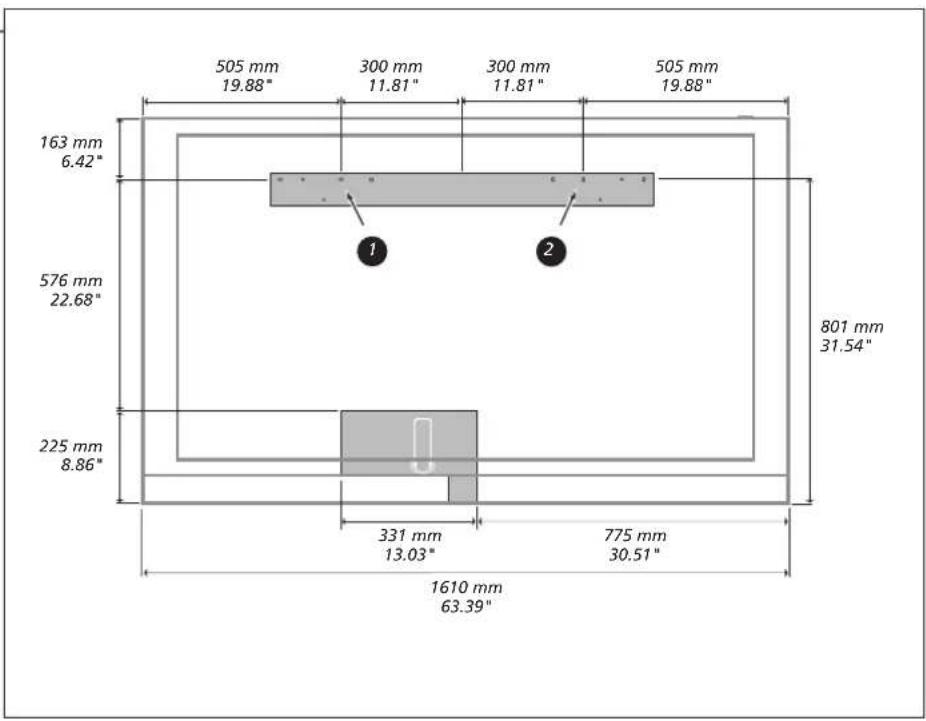

壁掛架與電視機的相關尺寸

請使用尺寸正確的螺釘與壁虎，同時務必考量建築與牆壁的現況。請使用6個圓頭螺釘及6個壁虎(每邊各3個)，而每個螺釘至少要能承重30公斤(66磅)。

通風

為確保通風良好，電視機的上、下以及側邊至少須與牆壁保持10公分(4英吋)以上的距離。請勿遮蔽後方的通風孔，以免電視機過熱。

505 mm 19.88" 300 mm 11.81" 300 mm 11.81" 505 mm 19.88" 163 mm 6.42" 576 mm 22.68" 225 mm 8.86" 801 mm 31.54" 331 mm 13.03" 775 mm 30.51" 1610 mm 63.39"

相關資訊

輕隔板牆特別注意事項

若您想將 BeoVision 掛在石膏牆上(亦稱不塗泥灰的石牆或牆板)，則壁掛架需固定在垂直牆柱上。請使用6個圓頭螺釘( 6 mm, 0.24")，在壁掛架兩邊各鎖3個。兩只螺釘需穿過石膏牆，至少要鎖入垂直牆柱深達65mm(2.5吋)。

安装壁掛架

當您在安裝壁掛架時，建議您先將電視置於包裝腳架上。搬動電視機時，請抓緊電視機上方及下方，離邊緣10公分(4吋)的位置。搬動電視機時請隨時保持正面朝上的方式。

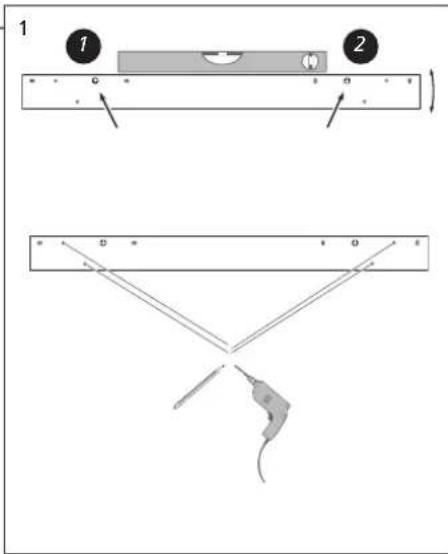

1 先鎖一根螺釘，定位壁掛架。接著再鎖第二根螺釘，使壁掛架呈水平。利用壁掛架標示需鑽孔的其他安裝孔的位置，再裝上壁掛架。
2 拆下包裝腳架的螺釘。搬起電視脫離包裝腳架(2)，再將電視裝在壁掛架上。欲裝上電視，電視需與牆壁呈9°角。
3 若您將電視連接至 BeoSystem，請在將電視裝上壁掛架時，壓下間隔支架以搆著連接面板。完成連接後，再將間隔支架歸位。
4 以螺釘調整電視機的位置。

搬運 由於電視有一定的重量，如需搬移或抬起電視，請務必由合格人員利用適當的設備進行。 自壁掛架拆下電視 欲搬動電視之前，請先壓下間隔支架，再裝上隨附的包裝腳架。欲將電視搬離壁掛架，需從下方推動電視機，使電視與牆壁成9°角後再搬離電視。

设置您的电视机

本指南将对如何对电视和 Bang & Olufsen BeoSystem 进行连接和设置进行说明。有关日常操作的常用信息，请参阅您电视机附带的《BeoSystem 指南》。您的零售商应该负责将您所购的产品送上门，并且妥善为您安装并设置。

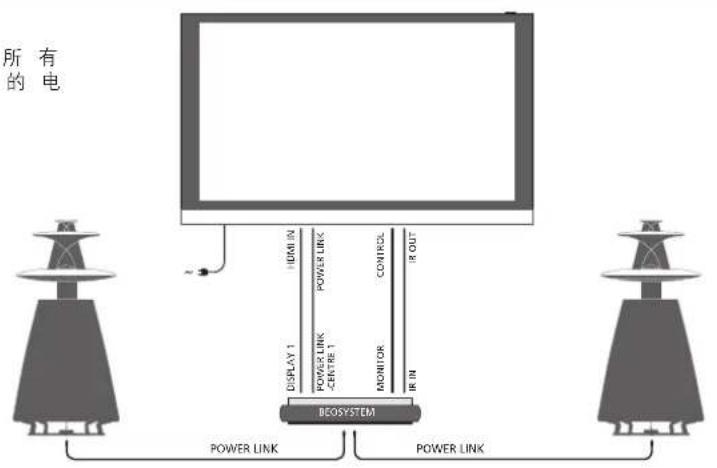

连接

进行连接时，电视和 BeoSystem 均需断开与电源之间的连接。连接电视时，请使用适当类型的连接设置完毕之后，将整个系统与电源连视配备了集成中置扬声器。如需获得更佳音响体验，可以连接其他扬声器。

线缆。所有接。您的电

所有的电 HUMAN POWER LINK CONTROL R OUT DISPLAY 1 POWER LINK CENTRE 1 MONITOR IR IN BEOSYSTEM POWER LINK POWER LINK

布线

当电视安装在墙托架上时，可以下推距离托架来接入连接面板。关于如何安装墙托架的详细说明，请参见“安装墙托架”。

为了安全起见，请使用线缆带固定线缆。将线缆放置在距离托架后面。

概述

1 待机指示灯。电视打开或关闭时，待机指示灯将短暂亮起。如果使用 BeoSystem 且电视屏幕像，指示灯为将显示绿色，表示 BeoSystem 已打开。

上没有图 1 2 3 4

2 IR 发射器用于发送 3D 信号。
3 IR 接收器用于接收遥控信号。
4 Automatic Colour Management 使用的传感器装置。

注意

如需了解更多信息，请访问：www.bang-olufsen.com

电源线和插头 所提供的插头和电源线是专为本产品设计的。请勿更换插头，如果电源线受损，您必须从您的 Bang & Olufsen 零售商处购买新的电源线。

节电 如果待机设置菜单中的节电设置为关闭，电视关闭时待机指示灯将保持红色。连接面板上的插座 电视后部的连接面板上的插座可用于连接 BeoSystem 以及电源。

维护

清洁等常规维护工作由用户负责。欲获得最佳效果，请遵循以下指示。每使用大约100个小时，Automatic Colour Management 就会自动补偿屏幕的色彩变化。

Auto Colour Management 能够持续保持屏幕上的完美色彩。在调校时，电视机框上会出现传感臂向上摆动，屏幕上的定标线条会在各种灰度色中变换。

传感器向上

可以手动或自动调校。我们建议让电视机进行自动调校，不推荐手动调校。校准期间，请不要关闭电视或断开电视电源。欲了解更多信息，请参阅电视随附的BeoSystem指南。

清洁说明

机柜表面

用一块干软布抹掉表面的尘埃。如需清除印迹或污渍，使用不带细毛，彻底扭干的软布以及含温和清洁剂（如洗手液）的水溶液即可。切忌用酒精或其它溶剂清洗电视机的任何部位。

等离子屏幕

使用干软布抹掉屏幕上的灰尘。切勿使用液体或喷雾清洁剂。不要直接对屏幕喷射液体，因为这可能会损坏扬声器或其他部件。某些微纤维布料由于较为粗糙，可能会损坏光学涂层。

注意

• 本电视仅用于不潮湿的室内环境，其工作温度范围是 10 - 40^ C (50-105°F)。
• 如果电视处于在 5^ C (40°F) 以下的温度环境中, 请将其至于室温下直至其恢复正常室温后, 再连接电源并打开开关。
• 在大气压力低于 833 hPa (约1500米 (5000 英尺)) 的地方或海拔更高的地方，图像可能失真。
• 请勿在电视机上摆放任何物品。
• 请勿尝试拆开电视。只能由有资质的维修人员进行相关操作！

• 避免将电视暴露于直射阳光或人造灯光下，例如聚光灯。

• 请勿在完成所有线缆的连接之前接通电源。

• 不要让电视长时间接触含有橡胶或 PVC 的物品。
• 请勿让静态图片长时间显示于屏幕上，因为这样可能会在屏幕上留下余像。

安装墙托架

墙托架必须由 Bang & Olufsen 的专业人员进行安装。请参照本页和下页上关于将电视安装在墙托架上的指南。

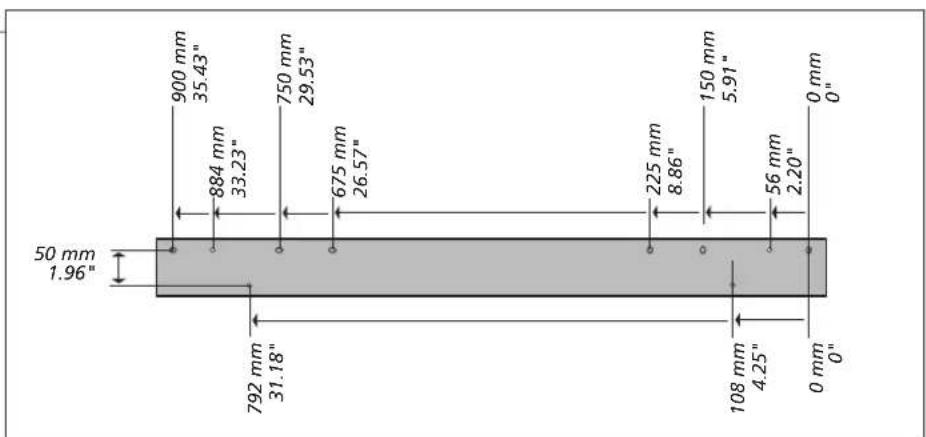

墙托架和电视尺寸

使用的螺钉和墙锚须符合正确的尺寸和类型——请考虑墙壁的结构和状况。使用六个的圆头螺丝和墙锚，每边三个，每个螺丝的最小额定荷载为30千克（66磅）。

900 mm 35.43" 884 mm 33.23" 750 mm 29.53" 675 mm 26.57" 225 mm 8.86" 150 mm 5.91" 56 mm 2.20" 0 mm 0" 50 mm 1.96" 792 mm 31.18" 108 mm 4.25" 0 mm 0"

通风

为了确保正常通风，应在顶部、底部和10厘米(4英寸)的空间，切勿将显示器后部的通风孔盖住，否则会导致电视过热。

侧面留出至少 505 mm 300 mm 300 mm 505 mm 19.88" 11.81" 11.81" 19.88" 163 mm 6.42" 576 mm 22.68" 225 mm 8.86" 801 mm 31.54" 331 mm 775 mm 13.03" 30.51" 1610 mm 63.39"

信息

安装墙托架

建议在安装墙托架期间将电视放置在维修脚架上，提起电视时应抓住顶部和底部从各个底部边缘起至少10厘米（4英寸）。切记任何时候都应让电视保持竖直状态。

1 安装一个螺丝(1)，使墙托架定位。再安装一个螺丝(2)，确保托架处于水平位置，用墙托架标识出需要钻孔和安装墙托架的其他孔的位置。
2 移除螺丝以卸下维修脚架(1)。将电视从维修脚架(2)上卸下，然后将其安装在墙托架(3)上。如需安装电视，必须使其角度保持在9°。
3 如需在电视安装在墙托架上时将其与 BeoSystem 连接，应下推距离托架以接入连接面板。完成连接后再将距离托架推回原来位置。
4 使用螺丝调整电视的位置。

廢電機電子設備指令 (WEEE) -環境保護

凡標示此符號的電氣及電子設備、零件和電池，均不得依一般家用廢棄物方式棄置；所有電氣及電子設備、零件和電池皆須回收並另行棄置。

依照您所在國家的回收系統規定棄置電氣及電子設備和電池，不但能夠保護環境、人體健康，也對審慎理性地使用天然資源有所貢獻。回收電氣及電子設備、電池和廢棄物可防止此類產品和設備潛在所含的有害物質污染環境。

Bang & Olufsen 經銷商會將您所在國家/地區的正確棄置方式告訴您。

若產品體積過小而無法標示此符號，則將會印製在使用指南、保固卡或包裝上。

所有 Bang & Olufsen 產品均符合全球的相關環保法規。

废弃电子电器设备（WEEE）- 环境保护

标有此符号的电子电气设备、部件和电池不得与普通

家庭垃圾一起丢弃：所有电子电气都必须单独收集和丢弃。

您若遵守贵国所设的收集体制来处置废弃电子电气设备，您的举动便是对保护环境、人类健康、节省和理智的使用自然资源的贡献。单独收集电子电气设备、电池和废弃物，可以防止这些物品中可能含有的有害物质污染自然环境。

Bang & Olufsen 零售商将告知您贵国规定的正确处理方法。

如果产品尺寸过小，无法进行标识，则将在用户指南中、担保证书上或者包装上做标识。

所有 Bang & Olufsen 产品均符合全球各地相关环保法规之规定。

o 表示有毒有害物在部件所有材料中的含量均在 ST/T 11363-2006 MCV 准定的限量要求以下。
× 表示有毒有害物至少在部件的某一材料中的含量超出 SJ/T 11363-2006 准定的限量要求。
