MANUALE UTENTE Beovision 12 BANG & OLUFSEN

Il televisore deve essere supportato no a quando non viene installato su una staffa da parete. Per evitare lesioni, utilizzare solo staffe da parete Bang & Olufsen. – Accertarsi che il televisore sia posizionato, installato e collegato conformemente alle istruzioni descritte in questa Guida. – Non esporre il televisore a pioggia, valori elevati di umidità o a fonti di calore.

Non colpire il vetro con oggetti solidi o appuntiti.

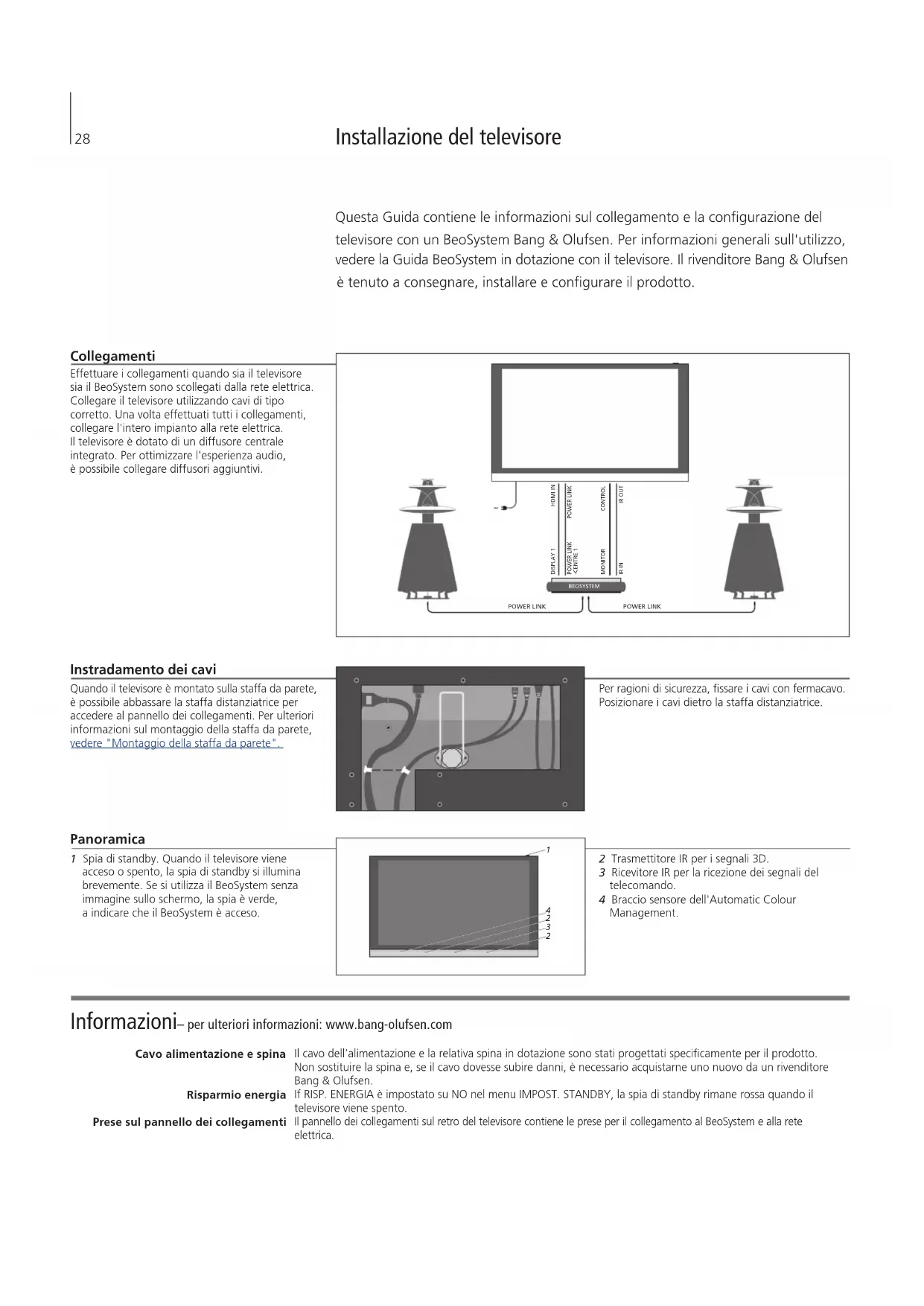

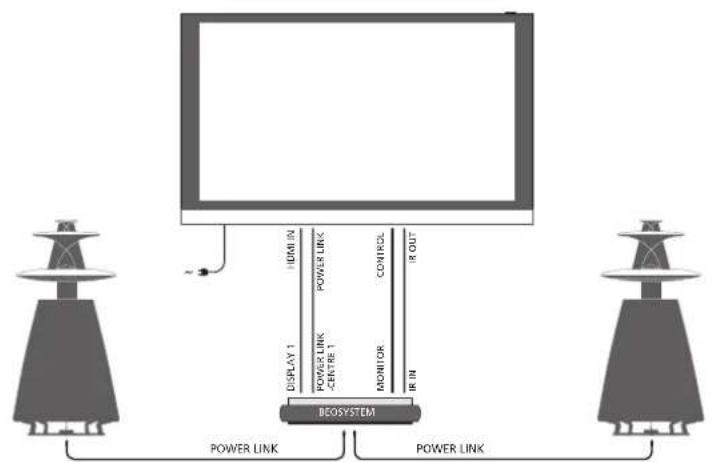

4Informazioni– per ulteriori informazioni: www.bang-olufsen.com Cavo alimentazione e spina Risparmio energia Prese sul pannello dei collegamenti Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati specicamente per il prodotto. Non sostituire la spina e, se il cavo dovesse subire danni, è necessario acquistarne uno nuovo da un rivenditore Bang& Olufsen. If RISP. ENERGIA è impostato su NO nel menu IMPOST. STANDBY, la spia di standby rimane rossa quando il televisore viene spento. Il pannello dei collegamenti sul retro del televisore contiene le prese per il collegamento al BeoSystem e alla rete elettrica. Installazione del televisore Questa Guida contiene le informazioni sul collegamento e la congurazione del televisore con un BeoSystem Bang & Olufsen. Per informazioni generali sull'utilizzo, vedere la Guida BeoSystem in dotazione con il televisore. Il rivenditore Bang & Olufsen è tenuto a consegnare, installare e congurare il prodotto. Instradamento dei cavi Quando il televisore è montato sulla staffa da parete, è possibile abbassare la staffa distanziatrice per accedere al pannello dei collegamenti. Per ulteriori informazioni sul montaggio della staffa da parete, vedere "Montaggio della staffa da parete". Collegamenti Effettuare i collegamenti quando sia il televisore sia il BeoSystem sono scollegati dalla rete elettrica. Collegare il televisore utilizzando cavi di tipo corretto. Una volta effettuati tutti i collegamenti, collegare l'intero impianto alla rete elettrica. Il televisore è dotato di un diffusore centrale integrato. Per ottimizzare l'esperienza audio, è possibile collegare diffusori aggiuntivi. Panoramica 1 Spia di standby. Quando il televisore viene acceso o spento, la spia di standby si illumina brevemente. Se si utilizza il BeoSystem senza immagine sullo schermo, la spia è verde, a indicare che il BeoSystem è acceso. 2 Trasmettitore IR per i segnali 3D. 3 Ricevitore IR per la ricezione dei segnali del telecomando. 4 Braccio sensore dell'Automatic Colour Management. Per ragioni di sicurezza, ssare i cavi con fermacavo. Posizionare i cavi dietro la staffa distanziatrice.

POWER LINKPOWER LINKHDMI INPOWER LINKIR OUTDISPLAY 1POWER LINK -CENTRE 1IR INCONTROLMONITORBEOSYSTEM 28Italiano Le attività di manutenzione ordinaria, quale la pulizia, sono responsabilità dell’utente. Per ottenere risultati ottimali, seguire le istruzioni di seguito. La funzione Automatic Colour Management sopperisce a eventuali alterazioni nei colori dello schermo ogni 100 ore d'uso circa. Manutenzione Precauzioni

Surriscaldamento Per guardare lm o altri programmi in 3D, è necessario attivare la funzione 3D e indossare gli occhiali 3D, disponibili presso il rivenditore. Per ulteriori informazioni, vedere la Guida del BeoSystem fornita con il televisore. In caso di surriscaldamento, il televisore visualizza un messaggio di avvertimento sullo schermo. Portare il televisore in standby, senza spegnerlo, e lasciare che si raffreddi. Dopo 5 minuti, il televisore inizia a raffreddarsi automaticamente e la spia lampeggia in rosso e in verde, in modo intermittente. In questo periodo non è possibile utilizzare il televisore. Automatic Colour Management La funzione Automatic Colour Management assicura la costante visualizzazione di colori perfetti sullo schermo. Durante la calibrazione, un braccio sensore ubicato nella cornice del televisore si attiva e una barra sullo schermo cambia continuamente fra diverse sfumature di grigio. La calibrazione può essere manuale o automatica. Raccomandiamo di lasciare che il televisori effettui la calibrazione automaticamente, e non manualmente. Non spegnere il televisore o scollegarlo dalla rete elettrica durante la calibrazione. Per ulteriori informazioni, vedere la Guida del BeoSystem fornita con il televisore. Istruzioni per la pulizia

• Il televisore è stato realizzato per l’uso in ambienti domestici, privi di umidità, a una temperatura di 10–40° C.

• Se il televisore è stato esposto a temperature inferiori a 5° C, lasciarlo a temperatura ambiente e attendere no a quando non abbia raggiunto una normale temperatura ambiente prima di ricollegarlo alla rete elettrica e accenderlo.

• L'immagine può essere distorta ad altitudini in cui la pressione atmosferica sia inferiore a 833 hPa (circa 1.500 m e oltre).

• Non posare oggetti sopra il televisore.

• Non tentare di aprire il televisore. Tali operazioni devono essere eseguite solo da personale tecnico qualicato.

• Non esporre il prodotto alla luce del sole o articiale (ad esempio un faretto) diretta.

• Non collegare nessuno dei prodotti dell’impianto alla rete elettrica prima di aver collegato tutti i cavi.

• Non consentire che il televisore entri in contatto con articoli contenenti gomma o PVC per lunghi periodi di tempo.

• Non lasciare immagini ferme visualizzate sullo schermo per un lungo periodo di tempo, in quanto ciò potrebbe causare la visualizzazione permanente di un'immagine residua sullo schermo stesso. Superci del mobile Spolverare le superci utilizzando un panno asciutto e morbido. Per rimuovere macchie o sporco, usare un panno sofce e umido, ben strizzato, e una soluzione di acqua e detergente delicato, per esempio detersivo per stoviglie. Non pulire alcuna parte del televisore con alcol o altri solventi. Schermo al plasma Usare un panno morbido asciutto per rimuovere la polvere dallo schermo. Non utilizzare detergenti liquidi o in bombolette spray. Evitare di spruzzare liquidi direttamente sullo schermo per non danneggiare i diffusori o altre parti. A causa della loro abrasività, alcuni tipi di panni in microbra possono danneggiare il rivestimento ottico.Montaggio della staffa da parete Informazioni Staffa da parete e dimensioni del televisore Utilizzare le viti e le grappe di collegamento del tipo e dimensione corretti a seconda della solidità e delle condizioni della parete. Usare sei viti a testa tonda e grappe, tre su ciascun lato; ciascuna vite deve avere un carico nominale minimo di 30kg. Avvertenza speciale sulle pareti divisorie in materiale leggero Se si desidera posizionare il BeoVision su una parete in gesso (muro a secco o laminato), la staffa deve essere ssata a un supporto verticale. Usare sei viti a testa tonda (ø 6mm), tre su ciascun lato della staffa da parete. Due viti devono penetrare nel gesso ed essere avvitate al supporto verticale a una profondità di almeno 65mm. La staffa da parete deve essere montata da personale qualicato Bang & Olufsen. Seguire le istruzioni per il montaggio del televisore sulla staffa da parete in questa pagina e la pagina seguente. Ventilazione Per assicurare una ventilazione adeguata, lasciare almeno 10 cm di spazio intorno all'apparecchio. Non coprire i fori di ventilazione sul retro, in quanto il televisore potrebbe surriscaldarsi. 675 mm 26.57" 750 mm 29.53" 884 mm 33.23" 900 mm 35.43" 0 mm

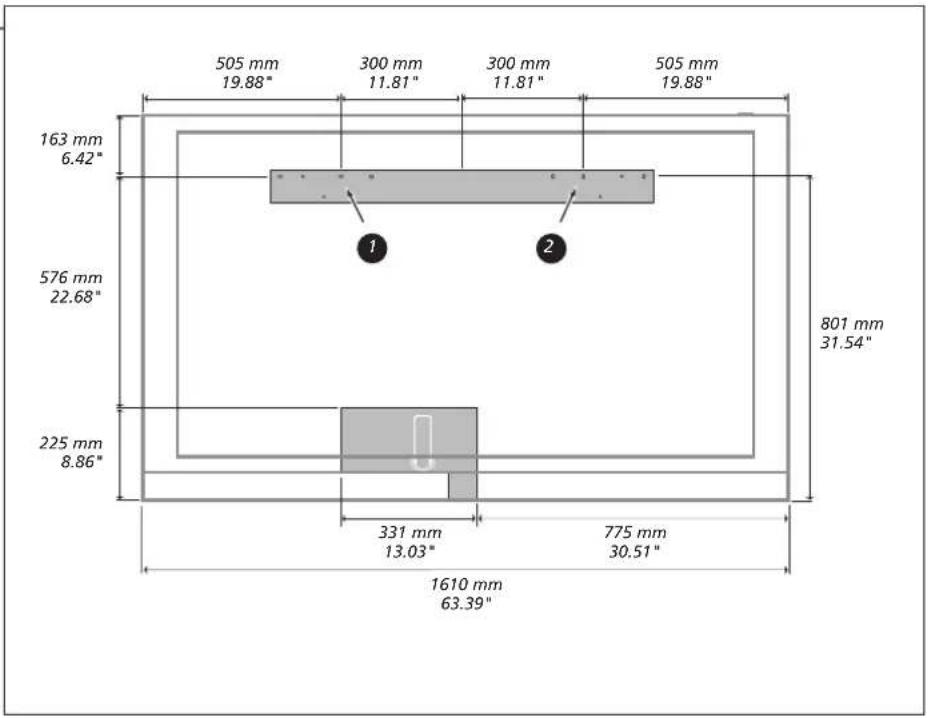

505 mm19.88"300 mm11.81"300 mm11.81"801 mm31.54"1610 mm63.39" 30Movimentazione Rimozione del televisore dalla staffa da parete A causa del notevole peso del televisore, la movimentazione o il sollevamento dell'apparecchio devono essere effettuati da personale qualicato, con le attrezzature del caso. Prima di sollevare il televisore, spingere verso il basso la staffa distanziatrice e montare i piedini di servizio in dotazione. Per sollevare il televisore ed estrarlo dalla staffa da parete, è necessario rimuovere il televisore dal basso, secondo un angolo di 9°. Montaggio della staffa da parete Si consiglia di lasciare il televisore sui piedini di servizio mentre si monta la staffa da parete. Quando si solleva il televisore, fare presa sulla parte superiore e su quella inferiore, ad almeno 10cm da ciascun bordo inferiore. Movimentare il televisore in modo che si trovi sempre in posizione verticale.

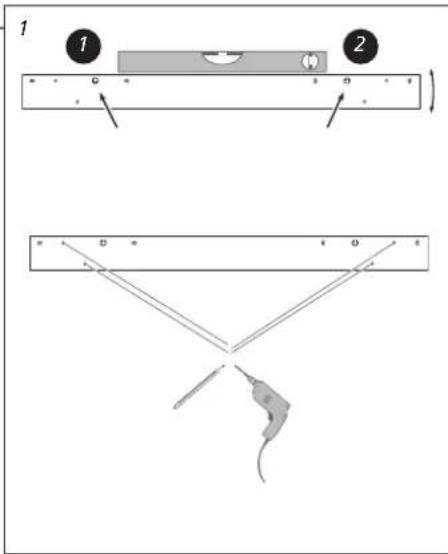

Montare la vite (1) per tenere la staffa in posizione. Montare una seconda vite (2) e assicurarsi che la staffa sia livellata. Usare la staffa per segnare la posizione dei fori da ricavare sulla parete. 2 Rimuovere la vite per scollegare i piedini di servizio (1). Sollevare il televisore dai piedini di servizio (2) e quindi montarlo sulla staffa da parete (3). Per montare il televisore, è necessario tenerlo a un angolo di 9°. 3 Se si deve collegare il televisore al BeoSystem, con il televisore montato sulla staffa da parete, spingere verso il basso la staffa distanziatrice per accedere al pannello dei collegamenti. Dopo aver effettuato i collegamenti, riposizionare la staffa nella sua sede. 4 Utilizzare la vite per regolare la posizione del televisore. Italiano
