INSTRUKCJA OBSŁUGI Beovision 12 BANG & OLUFSEN

– Telewizor należy ustawiać wyłącznie na stabilnych i twardych powierzchniach.
- Telewizor nie może stać samodzielnie. Musi być podtrzymywany aż do momentu zamocowania na uchwycie ściennym. Aby uniknąć obrażeń, korzystaj wyłącznie z uchwytów ściennych zatwierdzonych przez Bang & Olufsen!
- Telewizor powinien być umieszczony, skonfigurowany i podłączony zgodnie z instrukcjami zawartymi w niniejszej instrukcji obsługi.
– Telewizora nie należy narażać na działanie wilgoci, deszczu ani ciepła.
– Nie należy uderzać w szybę twardymi lub spiczastymi przedmiotami.
- Produkt można wyłączyć całkowicie jedynie przez odłączenie go od gniazdka sieciowego. Rozłączone urządzenie powinno znajdować się w stanie gotowości do użycia.
– Nie należy narażać urządzenia na działanie cieknącej lub kapiącej wody oraz stawiać na urządzeniu przedmiotów wypełnionych płynami, np. wazonów.
– Na urządzeniu nie wolno umieszczać źródeł otwartego ognia, takich jak zapalone świeczki.
– Jeżeli produkt jest wyposażony w uziemiony kabel zasilania z wtyczką 3-stykową, należy go podłączyć do ściennego gniazdka zasilania wyposażonego w ochronne uziemienie. Nie należy wyjmować styku uziemiającego wtyczki, ponieważ grozi to porażeniem prądem. Jeżeli nie jest dostępne gniazdko ścienne z ochronnym uziemieniem, należy wezwać elektryka.

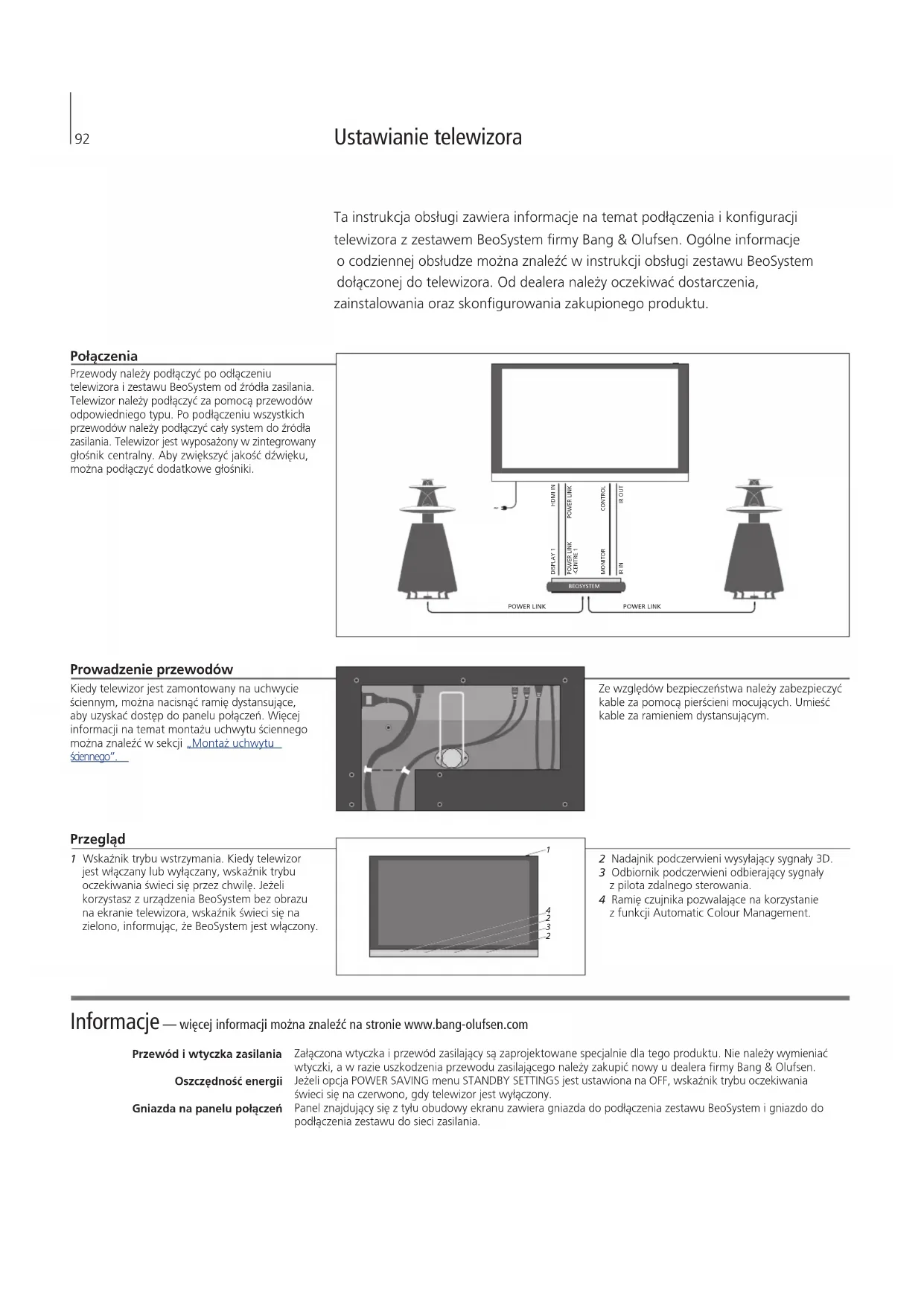

Ustawianie telewizora

Ta instrukcja obsługi zawiera informacje na temat podłączenia i konfiguracji telewizora z zestawem BeoSystem firmy Bang & Olufsen. Ogólne informacje o codziennej obsłudze można znaleźć w instrukcji obsługi zestawu BeoSystem dołączonej do telewizora. Od dealera należy oczekiwać dostarczenia, zainstalowania oraz skonfigurowania zakupionego produktu.

Połączenia

Przewody należy podłączyć po odłączeniu telewizora i zestawu BeoSystem od źródła zasilania. Telewizor należy podłączyć za pomocą przewodów odpowiedniego typu. Po podłączeniu wszystkich przewodów należy podłączyć cały system do źródła zasilania. Telewizor jest wyposażony w zintegrowany głośnik centralny. Aby zwiększyć jakość dźwięku, można podłączyć dodatkowe głośniki.

HDMI IN POWER LINK CONTROL IR OUT DISPLAY 1 POWER LINK -CENTRE 1 MONITOR IR IN BEOSYSTEM POWER LINK POWER LINK

Prowadzenie przewodów

Kiedy telewizor jest zamontowany na uchwycie ściennym, można nacisnąć ramię dystansujące, aby uzyskać dostęp do panelu połączeń. Więcej informacji na temat montażu uchwytu ściennego można znaleźć w sekcji „Montaż uchwytu ściennego”.

Ze względów bezpieczeństwa należy zabezpieczyć kable za pomocą pierścieni mocujących. Umieść kable za ramieniem dystansującym.

Przegład

1 Wskaźnik trybu wstrzymania. Kiedy telewizor jest włączany lub wyłączany, wskaźnik trybu oczekiwania świeci się przez chwilę. Jeżeli korzystasz z urządzenia BeoSystem bez obrazu na ekranie telewizora, wskaźnik świeci się na zielono, informując, że BeoSystem jest włączony.

1 2 3 4 2

2 Nadajnik podczerwieni wysyłający sygnały 3D.
3 Odbiornik podczerwieni odbierający sygnały z pilota zdalnego sterowania.
4 Ramię czujnika pozwalające na korzystanie z funkcji Automatic Colour Management.

Informacje — więcej informacji można znaleźć na stronie www.bang-olufsen.com

Przewód i wtyczka zasilania

Oszczędność energii

Gniazda na panelu połączeń

Załączona wtyczka i przewód zasilający są zaprojektowane specjalnie dla tego produktu. Nie należy wymieniać wtyczki, a w razie uszkodzenia przewodu zasilającego należy zakupić nowy u dealera firmy Bang & Olufsen. Jeżeli opcja POWER SAVING menu STANDBY SETTINGS jest ustawiona na OFF, wskaźnik trybu oczekiwania świeci się na czerwono, gdy telewizor jest wyłączony.

Panel znajdujący się z tyłu obudowy ekranu zawiera gniazda do podłączenia zestawu BeoSystem i gniazdo do podłączenia zestawu do sieci zasilania.

Regularne zabiegi konserwacyjne, takie jak czyszczenie, należą do obowiązków użytkownika. Aby osiągnąć najlepsze rezultaty, należy postępować zgodnie z instrukcjami. Funkcja automatycznego zarządzania kolorem (Automatic Colour Management) umożliwia automatyczną kompensację zmiany kolorów widocznych na ekranie co 100 godzin korzystania z ekranu.

Funkcja Automatic Colour Management zapownia nieprzerwane wyświetlanie doskonałych kolorów na ekranie. W trakcie kalibracji z ramy telewizora wysuwa się ramię czujnika, a na ekranie widoczny jest pasek wyświetlający różne odcienie skali szarości.

Kalibracji można dokonać samodzielnie lub automatycznie. Zalecamy, aby zamiast samodzielnej kalibracji przeprowadzić automatyczną kalibrację telewizora. Podczas kalibracji nie należy wyłączać telewizora ani odłączać go od źródła zasilania. Więcej informacji znajdziesz w instrukcji BeoSystem dołączonej do telewizora.

Informacje na temat czyszczenia

	Powierzchnie obudowyKurz należy ścierać z powierzchni urządzenia suchą, miękką szmatką.Silniejsze zabrudzenia należy usuwać miękką, wyżętą, niepozostawiającą kłączków ściereczką i wodą z domieszką łagodnego środka czyszczącego, np. płynu do mycia naczyń.Nigdy nie wolno używać alkoholu lub innych rozpuszczalników do czyszczenia jakichkolwiek części telewizora.	Ekran plazmowyDo wytarcia kurzu z ekranu należy użyć miękkiej, suchej szmatki. Nie używać środków czyszczących w płynie lub aerozolu. Należy unikać rozpyłania płynów bezpośrednio na ekran, ponieważ może to doprowadzić do uszkodzenia głośników.Niektóre ściereczki z mikrowłókna mogą uszkodzić powłokę optyczną z powodu swoich silnych właściwości ściernych.
Uwagi	Ten telewizor jest przeznaczony wyłącznie do używania w suchych pomieszczeniach mieszkalnych w temperaturze od 10 do 40°C.Jeżeli telewizor wystawiono na działanie temperatur niższych niż 5°C, przed podłączeniem do zasilania i włączeniem należy poczekać, aż produkt wróci do temperatury pokojowej.Na wysokościach, gdzie ciśnienie powietrza jest niższe od 833 hPa (około 1500 metrów i więcej), wyświetlany obraz może być zniekształcony.Nie wolno umieszczać na telewizorze żadnych przedmiotów.Nie próbować otwierać obudowy telewizora. Czynności tego rodzaju powinni wykonywać wykwalifikowani pracownicy serwisu!Należy unikać ustawiania telewizora w miejscu bezpośredniego działania promieni słonecznych lub światła sztucznego, jak reflektor punktowy.	Nie podłącać żadnego urządzenia w systemie do sieci zasilania przed połączeniem wszystkich kabli.Nie wolno pozostawiać przez dłuższy czas telewizora w kontakcie z przedmiotami zawierającymi PCV lub gumę.Nie wolno pozwalać na wyświetlanie na ekranie przez dłuższy czas obrazów statycznych, ponieważ może to spowodować wystąpienie na ekranie tzw. powidoku.

3D Aby móc ogłądać programy telewizyjne w technologii 3D, należy włączyć funkcję 3D i założyć odpowiednie okulary 3D, które można kupić u lokalnego dealera. Więcej informacji znajdziesz w instrukcji BeoSystem dołączonej do telewizora.

Przegrzewanie W momencie przegrzania na ekranie telewizora wyświetlane jest ostrzeżenie. Nie należy wyłącać telewizora, lecz przełączyć go w tryb oczekiwania, żeby mógł ostygnąć. Po pięciu minutach telewizor zaczyna automatycznie ochładzać się, a wskaźnik miga na czerwono i zielono. W tym czasie telewizor nie będzie działał.

Montaż uchwytu ściennego

Uchwyt ścienny musi być zamontowany przez wykwalifikowanego pracownika firmy Bang & Olufsen. Należy postępować zgodnie ze wskazówkami montażu telewizora na uchwycie ściennym przedstawionymi na tej i kolejnych stronach.

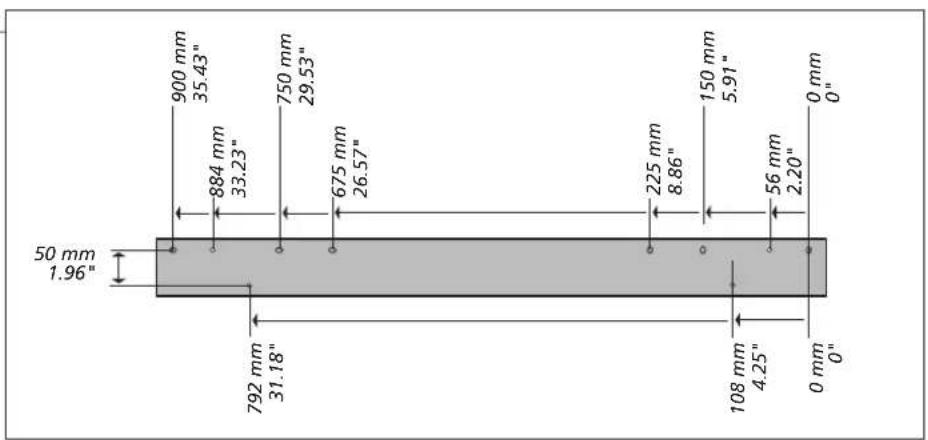

Uchwyt ścienny i wymiary telewizora

Użyj wkrętów i kołków ściennych odpowiedniego rozmiaru i typu — biorąc pod uwagę konstrukcję i stan, w jakim znajduje się ściana. Użyj sześciu śrub z okrągłymi łbami i kołków, po trzy po każdej stronie — każda śruba musi mieć minimalne obciążenie rzędu 30 kg.

900 mm 35.43" 884 mm 33.23" 750 mm 29.53" 675 mm 26.57" 225 mm 8.86" 150 mm 5.91" 56 mm 2.20" 0 mm 0" 50 mm 1.96" 792 mm 31.18" 108 mm 4.25" 0 mm 0"

Wentylacja

Aby zagwarantować odpowiednią wentylację, należy zostawić co najmniej 10 cm (4") wolnego miejsca od góry, dołu i po bokach urządzenia. Nie wolno zaśłaniać otworów wentylacyjnych znajdujących się z tyłu obudowy, ponieważ może to spowodować przegrzanie się telewizora.

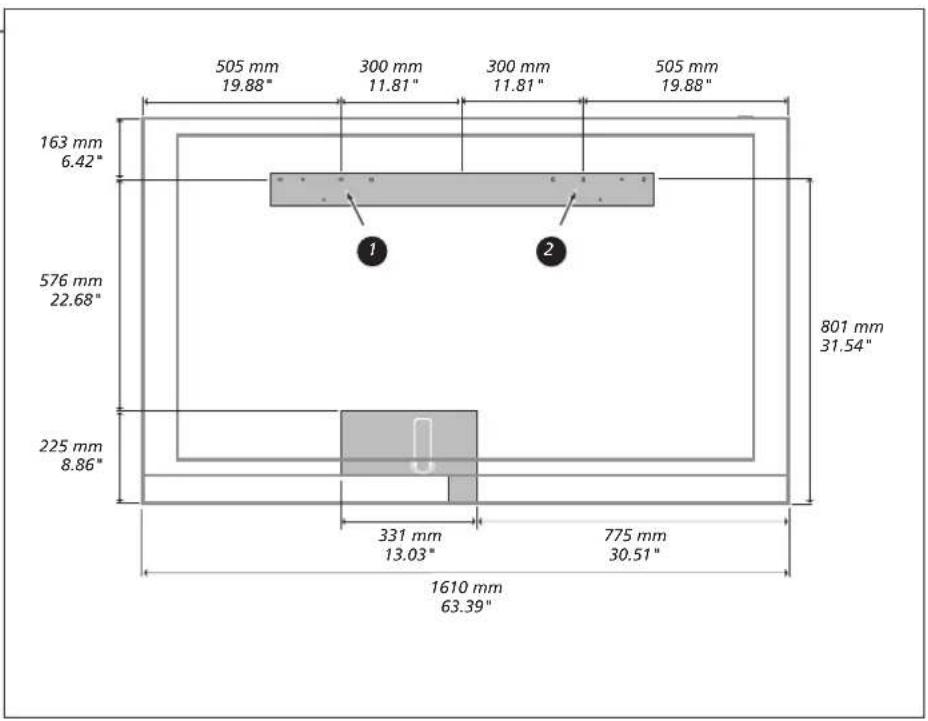

505 mm 19.88" 300 mm 11.81" 300 mm 11.81" 505 mm 19.88" 163 mm 6.42" 576 mm 22.68" 225 mm 8.86" 801 mm 31.54" 331 mm 13.03" 775 mm 30.51" 1610 mm 63.39"

Informacja

Uwaga na temat lekkich ścianek działowych

Jeżeli chcesz zamontować telewizor BeoVision na ścianie z płyty kartonowo-gipsowej (rygipsu), uchwyt ścienny musi być przykręcony do profilu pionowego! Użyj sześciu śrub z okrągłymi łbami (ø 6 mm, 0,24"), po trzy na każdą stronę uchwytu ściennego. Dwie śruby muszą wejść w rygips i być wkręcone na głębokość co najmniej 65 mm w profil pionowy.

Montaż uchwytu ściennego

Na czas montażu uchwytu ściennego zalecamy pozostawienie telewizora na stopce serwisowej. Podczas unoszenia telewizora należy chwycić jego górną i dolną krawędź w odległości co najmniej 10 cm od krawędzi bocznych. Telewizor należy przenosić w taki sposób, aby znajdował się czas w pozycji pionowej.

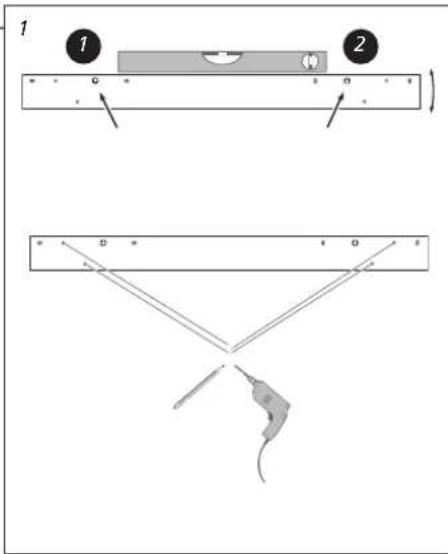

1 Przykręć jedną śrubę (1), aby umieścić uchwyt ścienny w odpowiednim miejscu. Przykręć kolejną śrubę (2) i sprawdź, czy uchwyt jest w poziornie. Za pomocą uchwytu ściennego oznacz położenie pozostałych otworów, które mają zostać nawiercone, i zamontuj uchwyt ścienny.
2 Wyjmij śrubę, aby odłączyć stopkę serwisową (1). Zdejmij telewizor ze stopki serwisowej (2), po czym zamontuj go na uchwycie sciennym (3). Aby zawiesić telewizor, należy go trzymać pod kątem 9°.
3 Jeżeli telewizor zawieszony na uchwycie ściennym zostanie podłączony do urządzenia BeoSystem, należy wcisnąć ramię dystansujące, aby uzyskać dostęp do panelu połączeń. Po podłączeniu urządzeń należy wcisnąć ramię dystansujące z powrotem na miejsce.
4 Za pomocą śrub należy wyregulować pozycję telewizora.

Posługiwanie się telewizorem

Zdejmowanie telewizora z uchwytu ściennego:

W związku z dużą wagą telewizora przesuwanie/podnoszenie telewizora powinno być przeprowadzane przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu.

Przed zdjęciem telewizora należy wcisnąć ramię dystansujące i zamontować znajdująca się w zestawie stopkę serwisową. Aby zdjąć telewizor z uchwytu ściennego, należy pociągnąć go u dołu, by powstał kąt 9°, a następnie zdjąć telewizor.

Zużyty sprzęt elektryczny i elektroniczny (Dyrektywa WEEE) - Ochrona środowiska

Sprzęt elektryczny i elektroniczny, części i baterie oznaczone tym symbolem nie mogą być wyrzucane wraz ze zwykłymi odpadami z gospodarstw domowych; sprzęt elektryczny i elektroniczny oraz jego części i baterie muszą być zbierane i wyrzucane oddzielnie.

Usuwanie sprzętu elektrycznego i elektronicznego oraz baterii poprzez wyznaczone jednostki zbiórki odpadów pomoże uniknąć potencjalnie negatywnych skutków dla środowiska oraz zdrowia ludzi oraz przyczyni się do bardziej racjonalnego wykorzystania zasobów naturalnych. Składowanie sprzętu elektrycznego i elektronicznego, baterii oraz odpadów zapobiega możliwemu skażeniu środowiska niebezpiecznymi substancjami, które mogą znajdować się w produktach i sprzęcie elektrycznym i elektronicznym.

Odpowiedzi na wszelkie pytania związane ze sposobem pozbywania się zużytych urządzeń można uzyskać przedstawiciela firmy Bang & Olufsen. Jeżeli produkt jest zbyt mały i nie można go oznaczyć tym symbolem, jest on zamieszczony w instrukcji obsługi, na karcie gwarancyjnej, lub na opakowaniu.

Wszystkie produkty firmy Bang & Olufsen spełniają odpowiednie przepisy prawne dotyczące ochrony środowiska, stosowane na całym świecie.

Ten produkt spełnia wymogi dyrektyw 2009/125/EC, 2004/108/EC oraz 2006/95/EC.
