MANUAL DE UTILIZADOR Beovision 12 BANG & OLUFSEN

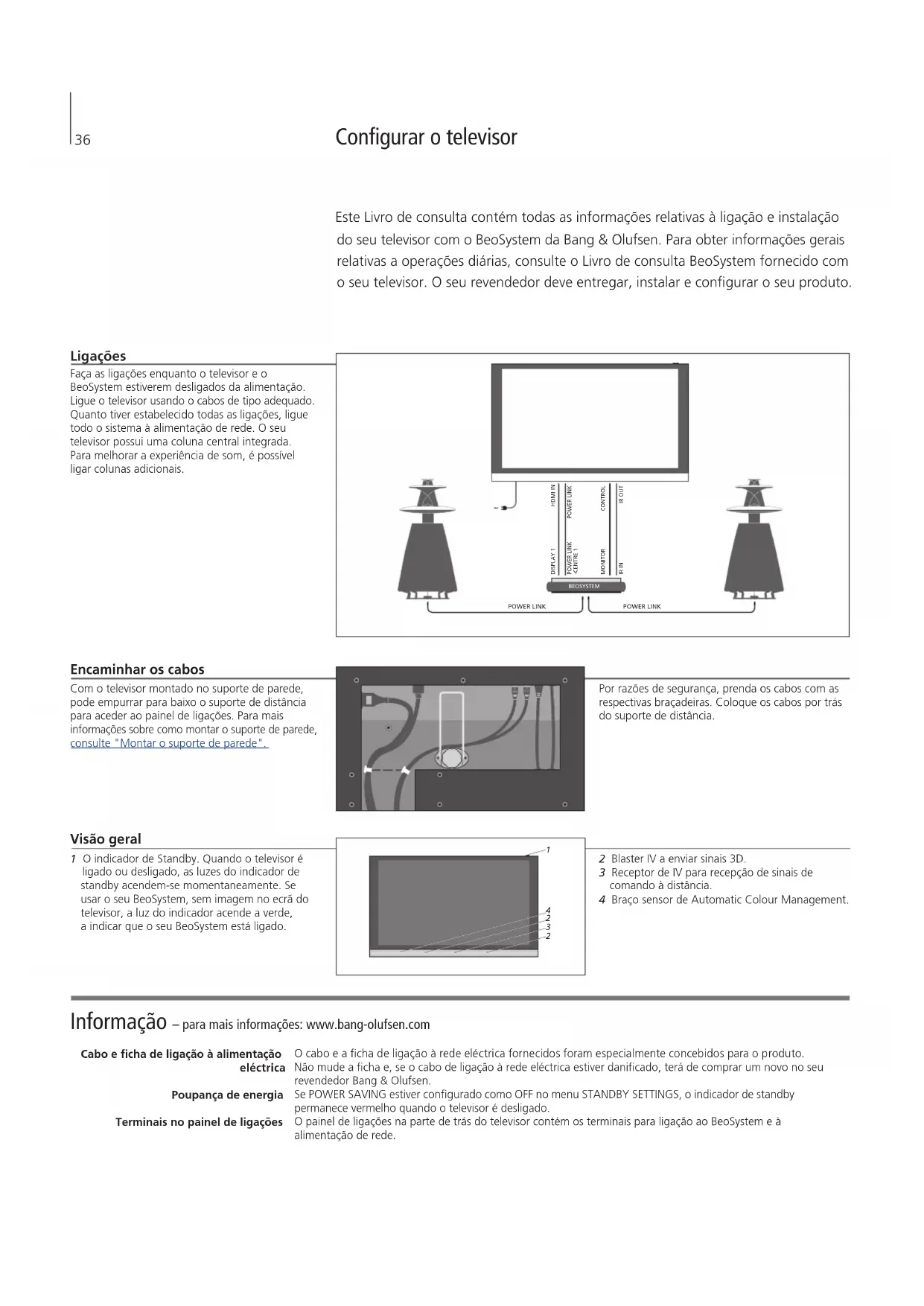

4Informação – para mais informações: www.bang-olufsen.com Cabo e cha de ligação à alimentação eléctrica Poupança de energia Terminais no painel de ligações O cabo e a cha de ligação à rede eléctrica fornecidos foram especialmente concebidos para o produto. Não mude a cha e, se o cabo de ligação à rede eléctrica estiver danicado, terá de comprar um novo no seu revendedor Bang & Olufsen. Se POWER SAVING estiver congurado como OFF no menu STANDBY SETTINGS, o indicador de standby permanece vermelho quando o televisor é desligado. O painel de ligações na parte de trás do televisor contém os terminais para ligação ao BeoSystem e à alimentação de rede. Configurar o televisor Este Livro de consulta contém todas as informações relativas à ligação e instalação do seu televisor com o BeoSystem da Bang & Olufsen. Para obter informações gerais relativas a operações diárias, consulte o Livro de consulta BeoSystem fornecido com o seu televisor. O seu revendedor deve entregar, instalar e congurar o seu produto. Encaminhar os cabos Com o televisor montado no suporte de parede, pode empurrar para baixo o suporte de distância para aceder ao painel de ligações. Para mais informações sobre como montar o suporte de parede, consulte "Montar o suporte de parede". Ligações Faça as ligações enquanto o televisor e o BeoSystem estiverem desligados da alimentação. Ligue o televisor usando o cabos de tipo adequado. Quanto tiver estabelecido todas as ligações, ligue todo o sistema à alimentação de rede. O seu televisor possui uma coluna central integrada. Para melhorar a experiência de som, é possível ligar colunas adicionais. Visão geral 1 O indicador de Standby. Quando o televisor é ligado ou desligado, as luzes do indicador de standby acendem-se momentaneamente. Se usar o seu BeoSystem, sem imagem no ecrã do televisor, a luz do indicador acende a verde, a indicar que o seu BeoSystem está ligado. 2 Blaster IV a enviar sinais 3D. 3 Receptor de IV para recepção de sinais de comando à distância. 4 Braço sensor de Automatic Colour Management. Por razões de segurança, prenda os cabos com as respectivas braçadeiras. Coloque os cabos por trás do suporte de distância.

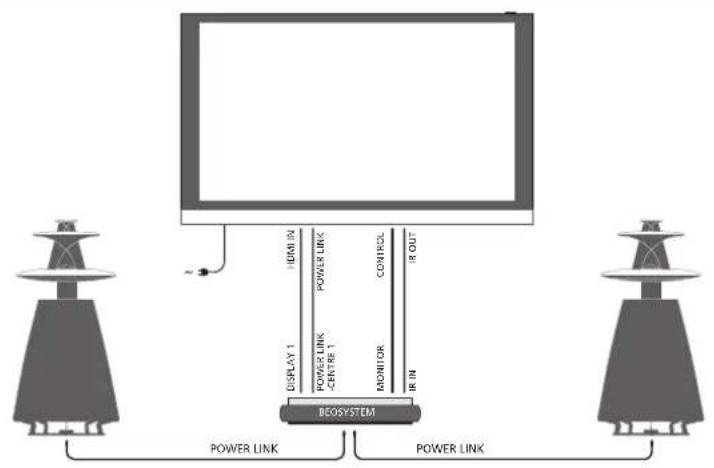

POWER LINKPOWER LINKHDMI INPOWER LINKIR OUTDISPLAY 1POWER LINK -CENTRE 1IR INCONTROLMONITORBEOSYSTEM 36A manutenção regular, como a limpeza, é da responsabilidade do utilizador. Para obter os melhores resultados, siga estas instruções que se seguem. A Automatic Colour Management compensa de forma automática as alterações de cor do ecrã aproximadamente a cada 100 horas de utilização. Manutenção Precauções

Sobreaquecimento Para ver lmes ou outros programas próprios para 3D, tem de activar a função 3D e usar os óculos 3D disponíveis no seu revendedor. Para mais informações, consulte o Livro de consulta do BeoSystem fornecido com o seu televisor. Ao sobreaquecer, o televisor apresenta um aviso no ecrã. Coloque o televisor em standby, sem o desligar, para que este arrefeça. Após 5 minutos, o televisor começa automaticamente a arrefecer e a luz indicadora acende de forma intermitente a vermelho e a verde. Não utilize o televisor durante esse tempo. Automatic Colour Management A Automatic Colour Management (Gestão automática das cores) assegura continuamente as cores perfeitas do ecrã. Durante a calibragem, o braço sensor sobe da estrutura do televisor e a barra no ecrã passa por diversos tons da escala de cinzento. A calibragem pode ser manual ou automática. Recomendamos que deixe o televisor efectuar automaticamente o processo de calibragem em vez de o fazer manualmente. Não desligue o televisor nem o desligue da rede eléctrica durante a calibragem. Para mais informações, consulte o Livro de consulta do BeoSystem fornecido com o seu televisor. Instruções de limpeza Português

• O ecrã destina-se a ser utilizado apenas no interior, em ambientes domésticos secos, e dentro de uma gama de temperaturas entre 10-40°C (50–105°F).

• Se o televisor tiver sido exposto a temperaturas inferiores a 5ºC, deixe-o à temperatura ambiente e aguarde até que o televisor alcance a temperatura ambiente normal antes de o ligar à electricidade e de o activar.

• A imagem poderá apresentar distorção a altitudes onde a pressão de ar seja inferior a 833 hPa (aproximadamente 1500 m) ou mais.

• Não coloque objectos em cima do televisor.

• Não tente abrir o televisor. Entregue este tipo de operações a pessoal de assistência qualicado!

Evite colocar o televisor sob a incidência directa de luz solar ou articial como, por exemplo, um foco.

• Não ligue nenhum dos produtos do sistema à corrente eléctrica sem ter ligado primeiro todos os cabos.

• Não deixe o televisor durante muito tempo em contacto com artigos que contenham borracha ou PVC.

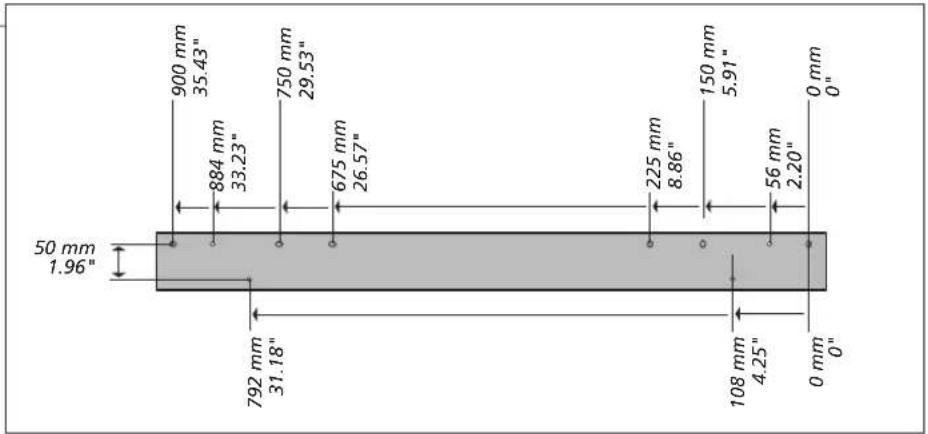

• Não deixe imagens paradas durante muito tempo no ecrã, porque pode originar um efeito de imagem residual permanente no ecrã. Superfícies da caixa Limpe o pó das superfícies com um pano seco e macio. Para remover manchas ou sujidade, utilize um pano suave, sem pêlo, muito ligeiramente húmido com uma solução de água e detergente suave, como detergente para a louça. Nunca utilize álcool ou outros solventes para limpar qualquer componente do televisor. Ecrã plasma Utilize um pano suave e seco para limpar o pó do ecrã. Não utilize produtos de limpeza líquidos ou produtos de limpeza em aerossol. Evite pulverizar líquido directamente no ecrã, visto poder danicar as colunas ou outros componentes. Alguns tecidos de microbras podem danicar o revestimento óptico devido ao seu forte efeito abrasivo.Montar o suporte de parede Informações Suporte de parede e dimensões do televisor Utilize parafusos e buchas do tipo e tamanho adequados, tendo em consideração o tipo e o estado da parede. Use seis parafusos de cabeça redonda e buchas, três de cada lado – cada qual com uma especicação de carga mínima de 30kg (66lbs). Aviso adicional sobre paredes divisórias leves Se pretender pendurar o BeoVision numa parede de gesso (também conhecida como placa de gesso cartonado), o suporte de parede tem que ser preso a um perno vertical. Use seis parafusos de cabeça redonda (ø 6mm,0,24"), três de cada lado do suporte de parede. Dois parafusos devem penetrar o gesso e ser aparafusados a um mínimo de 65 mm num perno vertical. O suporte de parede deve ser montado por pessoal qualicado da Bang& Olufsen. Siga as directrizes de montagem do televisor no suporte de parede contidas nesta página e na página seguinte. Ventilação Para garantir ventilação adequada, deixe pelo menos 10 cm (4") de espaço no topo, no fundo e nos lados. Não cubra os orifícios de ventilação da parte de trás, pois poderá causar o sobreaquecimento do televisor. 675 mm 26.57" 750 mm 29.53" 884 mm 33.23" 900 mm 35.43" 0 mm

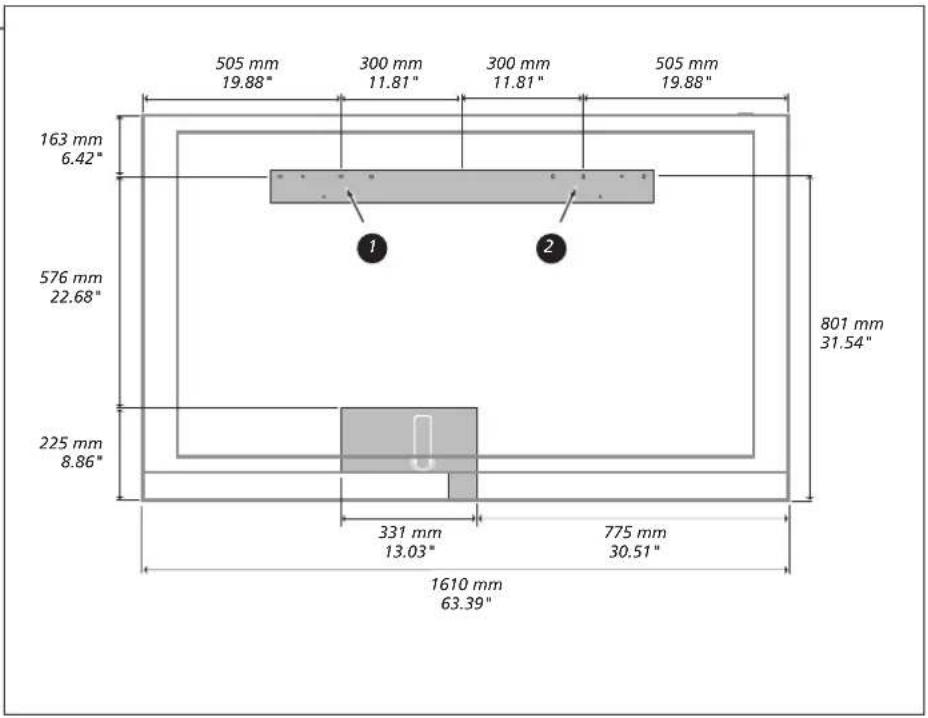

505 mm19.88"300 mm11.81"300 mm11.81"801 mm31.54"1610 mm63.39" 38Manuseamento Desmontar o televisor do suporte de parede Devido ao grande peso do televisor, qualquer transporte ou levantamento do mesmo deve ser executado por pessoal qualicado – com o equipamento adequado. Antes de elevar o televisor, baixe o suporte de distância e encaixe os pés de serviço fornecidos. Para retirar o televisor elevando-o do suporte mural, tem de puxar o televisor para fora pela parte inferior, fazendo um ângulo de 9°, e depois elevá-lo. Montar o suporte de parede Recomendamos que deixe o televisor nos pés de serviço enquanto monta o suporte de parede. Ao elevar o televisor, segure pelo topo e pelo fundo, a pelo menos 10 cm de cada extremidade. Assegure-se de que transporta o televisor de forma a que este esteja sempre na vertical. 1 Coloque um parafuso (1) para manter o suporte de parede no sítio. Coloque mais um parafuso (2) e certique-se de que o suporte está nivelado. Utilize o suporte de parede para marcar a localização dos restantes orifícios a furar e monte o suporte de parede.

Retire o parafuso para soltar os pés de serviço (1). Eleve o televisor dos pés de serviço (2), e depois monte-o no suporte de parede (3). Para montar o televisor tem de o segurar a um ângulo de 9°. 3 Para ligar o televisor ao seu BeoSystem, com o televisor montado no suporte de parede, baixe o suporte de distância para aceder ao painel de ligações. Depois de efectuar as ligações, coloque o suporte de distância novamente no respectivo lugar.

Use o parafuso para ajustar a posição do televisor. Português
