MODE D'EMPLOI Beovision 12 BANG & OLUFSEN

4Information – pour plus d'information: www.bang-olufsen.com Câble secteur et che Économies d’énergie Prises du panneau de connexion Le câble secteur et la che fournis sont spécialement conçus pour cet appareil. Ne changez pas la che. Si le câble secteur est endommagé, achetez-en un autre auprès de votre revendeur Bang& Olufsen. Si la fonction PARAM. MISE EN VEILLE est désactivée (NON) dans le menu ECO. ENERGIE, le voyant de veille reste rouge lorsque le téléviseur est éteint. Le panneau de connexion situé à l'arrière du téléviseur comprend des prises destinées à la connexion au BeoSystem et à l'alimentation secteur. Installation de votre téléviseur Ce manuel contient toutes les informations relatives à la connexion et à l'installation de votre écran plasma avec un BeoSystem Bang & Olufsen. Pour des informations générales sur l'utilisation quotidienne de votre téléviseur, reportez-vous au manuel BeoSystem fourni avec ce dernier. Nous attendons de votre revendeur qu’il livre, installe et congure votre produit. Tirage des câbles Lorsque le téléviseur est placé sur un support mural, appuyez sur la patte d'espacement pour accéder au panneau de connexion. Pour plus d'informations sur le montage du support mural, reportez-vous à la section «Installation du support mural». Connexions Effectuez les connexions lorsque le téléviseur et le BeoSystem sont tous deux déconnectés du secteur. Connectez le téléviseur à l'aide du type de câble approprié. Une fois toutes les connexions effectuées, raccordez tout le système à l'alimentation secteur. Votre téléviseur est équipé d'une enceinte centrale intégrée. An d'améliorer la qualité sonore, vous pouvez connecter des enceintes supplémentaires. Présentation 1 Indicateur de veille Lorsque vous éteignez ou allumez votre téléviseur, l'indicateur de veille s'allume brièvement. Si vous utilisez votre BeoSystem sans image à l'écran, l'indicateur de veille est vert, indiquant que le BeoSystem est allumé. 2 IR blaster qui envoie les signaux 3D. 3 Récepteur IR qui reçoit les signaux de la télécommande. 4 Bras de détection pour le réglage automatique des couleurs. Pour des raisons de sécurité, xez les câbles avec les attaches prévues à cet effet. Placez les câbles derrière la patte d'espacement.

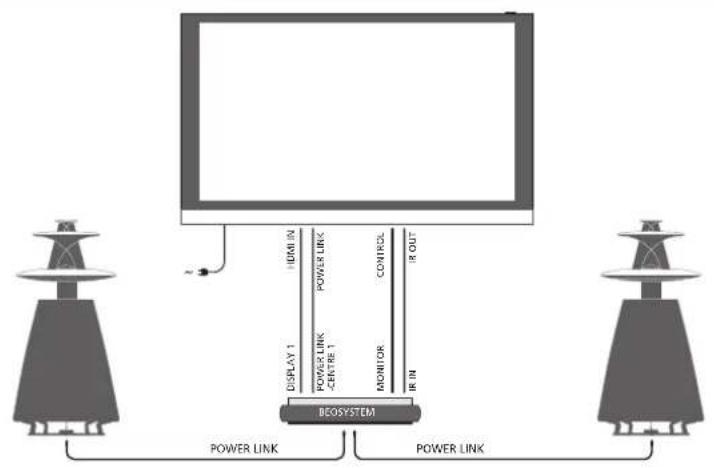

POWER LINKPOWER LINKHDMI INPOWER LINKIR OUTDISPLAY 1POWER LINK -CENTRE 1IR INCONTROLMONITORBEOSYSTEM 24L’entretien normal, qui comprend le nettoyage, incombe à l’utilisateur. An d’obtenir les meilleurs résultats, suivez les instructions ci-dessous. La fonction Automatic Colour Management corrige automatiquement les changements de couleur à l’écran toutes les 100heures d’utilisation environ. Entretien Précautions d’emploi

Surchauffe Pour regarder un lm ou tout autre programme adapté à la 3D, vous devez activer la fonction 3D du téléviseur et mettre des lunettes 3D, que vous trouverez chez votre revendeur. Pour plus d’informations, reportez-vous au manuel du BeoSystem fourni avec votre téléviseur. En cas de surchauffe, un avertissement d'avertissement s'afche à l'écran. Mettez le téléviseur en veille, sans l’éteindre, pour lui permettre de refroidir. Il commence à refroidir automatiquement au bout de 5minutes; le voyant clignote rouge et vert de manière intermittente. Vous ne pouvez pas utiliser le téléviseur pendant cette période. Automatic Colour Management La fonction Automatic Colour Management vous garantit une reproduction dèle des couleurs à l’écran. Lors du réglage, le bras de détection se déploie du cadre du téléviseur et une barre afchant différentes échelles de gris apparaît à l’écran. L'étalonnage peut être fait manuellement ou automatiquement. Nous préconisons le réglage automatique plutôt que le réglage manuel. N'éteignez pas le téléviseur et ne le débranchez pas du secteur lorsque l’opération d’étalonnage est en cours. Pour plus d’informations, reportez- vous au manuel du BeoSystem fourni avec votre téléviseur. Instructions de nettoyage Français

• L’écran est conçu pour être utilisé en intérieur, dans un lieu sec uniquement et à des températures comprises entre 10 et 40ºC.

• Si le téléviseur a été exposé à des températures inférieures à 5°C, laissez-le revenir à la température ambiante normale avant de le brancher sur le secteur et de le mettre sous tension.

• L’image peut être déformée en altitude où la pression atmosphérique est inférieure à 833 hPa, c’est-à-dire environ 1500 mètres ou plus.

• Ne placez aucun objet sur le dessus du téléviseur.

• Ne démontez pas le téléviseur.

• Conez les opérations de ce type au personnel de maintenance qualié!

• Évitez d’exposer directement le téléviseur au soleil ou à la lumière articielle (spots, etc.).

• Ne reliez aucun élément de l’installation au secteur avant d’avoir branché tous les câbles.

• Ne laissez pas le téléviseur en contact avec des articles contenant du caoutchouc ou du PVC pendant une période prolongée.

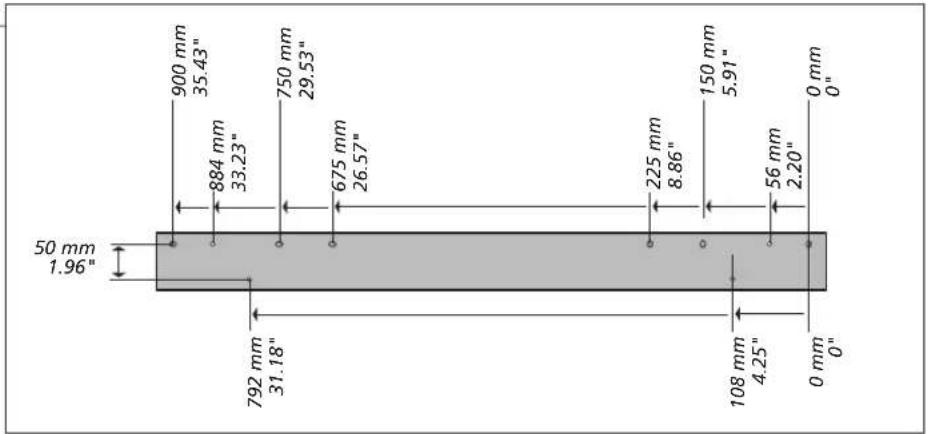

• Ne laissez pas d'images xes à l'écran pendant une période prolongée, car cela peut entraîner l'afchage permanent d'une image rémanente. Surfaces du meuble Retirez la poussière à l’aide d’un chiffon doux et sec. Pour éliminer les taches, utilisez un chiffon doux sans peluches et légèrement imbibé d’une solution d’eau et de détergent doux (par exemple du liquide vaisselle). N'utilisez jamais d’alcool ou d’autres solvants pour nettoyer le téléviseur. Écran plasma Utilisez un chiffon doux et sec pour dépoussiérer l’écran. N'utilisez pas de produits de nettoyage liquides ou en aérosol. Évitez de répandre du liquide directement sur l’écran car cela pourrait endommager les enceintes ou d'autres éléments. Certains chiffons en microbres peuvent endommager le revêtement optique en raison de leur fort effet abrasif.Installation du support mural Informations Dimensions du support mural et du téléviseur Utilisez des vis et chevilles dont la taille et le type sont adaptés au matériau et à l’état du mur. Utilisez sixvis à tête ronde et des chevilles, trois de chaque côté, et supportant chacune une charge nominale minimale de 30kg. Note particulière concernant les cloisons légères Si vous avez l’intention d’accrocher le BeoVision sur une cloison en placoplâtre (également appelée cloison sèche ou panneau mural), le support mural doit être xé à un montant vertical. Utilisez six vis à tête ronde (ø 6mm), trois de chaque côté du support mural. Deux vis doivent pénétrer dans le plâtre et être vissées d’au minimum 65mm dans un montant vertical. Le support mural doit être monté par du personnel qualié de Bang & Olufsen. Suivez les instructions à cette page et à la page suivante pour monter le téléviseur sur le support mural. Ventilation Pour garantir une ventilation adéquate, laissez un espace d'au moins 10 cm sur tous les côtés du téléviseur. N’obstruez pas les orices de ventilation à l’arrière du téléviseur, car il risquerait de surchauffer. 675 mm 26.57" 750 mm 29.53" 884 mm 33.23" 900 mm 35.43" 0 mm

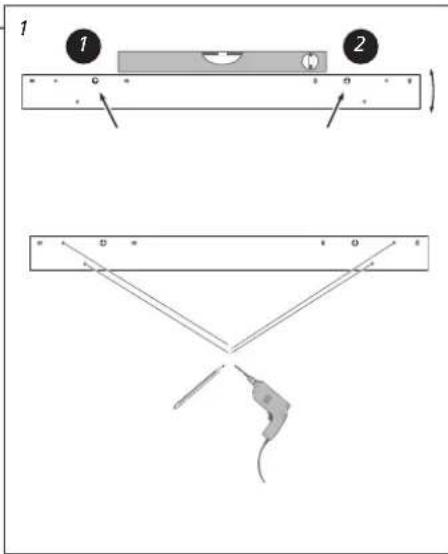

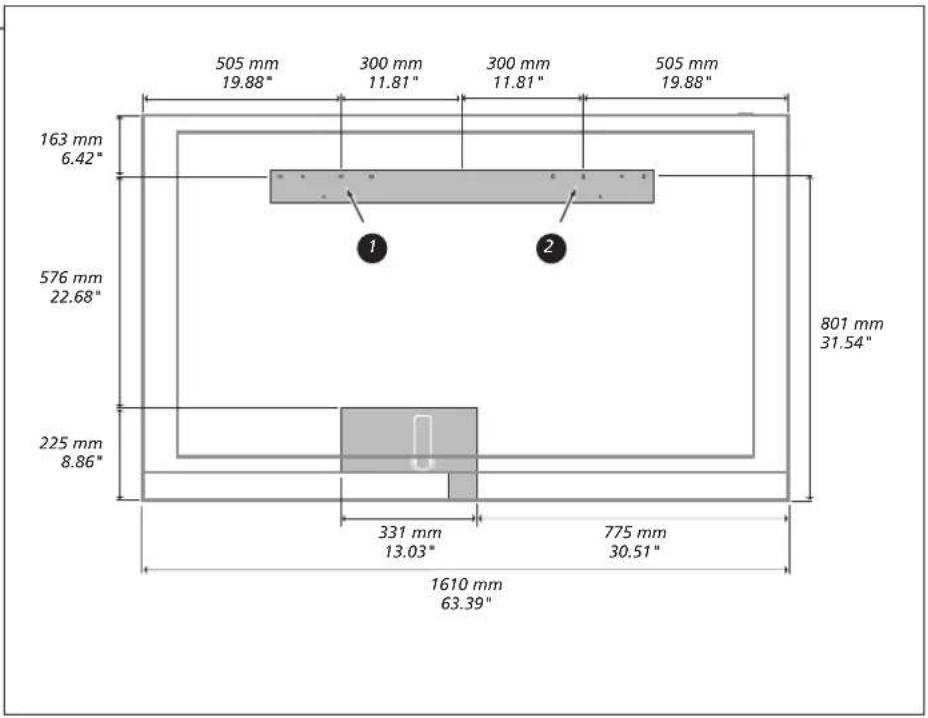

505 mm19.88"300 mm11.81"300 mm11.81"801 mm31.54"1610 mm63.39" 26Français Maniement Désassemblage du téléviseur et du support mural En raison du poids du téléviseur, tout déplacement doit être effectué par du personnel qualié, doté d’un équipement de levage approprié. Avant de soulever le téléviseur, appuyez sur la patte d'espacement et xez le support de maintenance fourni. Pour retirer le téléviseur du support mural, tirez-le dans sa partie inférieure jusqu'à atteindre un angle de 9°, puis soulevez-le. Installation du support mural Nous vous recommandons de laisser le téléviseur sur le pied de maintenance pendant que vous installez le support mural. Lorsque vous soulevez le téléviseur, maintenez-le en haut et en bas à au moins 10cm de chaque bord. Portez le téléviseur de manière à ce qu'il soit en position verticale à tout moment. 1 Fixez une vis (1) an de maintenir le support mural en place. Fixez une deuxième vis (2) et assurez-vous que le support est à niveau. Servez-vous du support mural pour marquer l'emplacement des autres trous à percer et montez le support mural. 2 Pour ôter le support de maintenance, desserrez la vis (1). Soulevez le téléviseur du support de maintenance (2), puis montez-le sur le support mural (3). Pour ce faire, maintenez le téléviseur à un angle de 9°. 3 Si vous connectez le téléviseur à votre BeoSystem alors qu'il est déjà monté au mur, appuyez sur la patte d'espacement pour accéder au panneau de connexion. Une fois les connexions effectuées, rappuyez sur la patte d'espacement pour la replacer.

Servez-vous de la vis pour régler le positionnement du téléviseur.
