BRUGSANVISNING Beovision 12 BANG & OLUFSEN

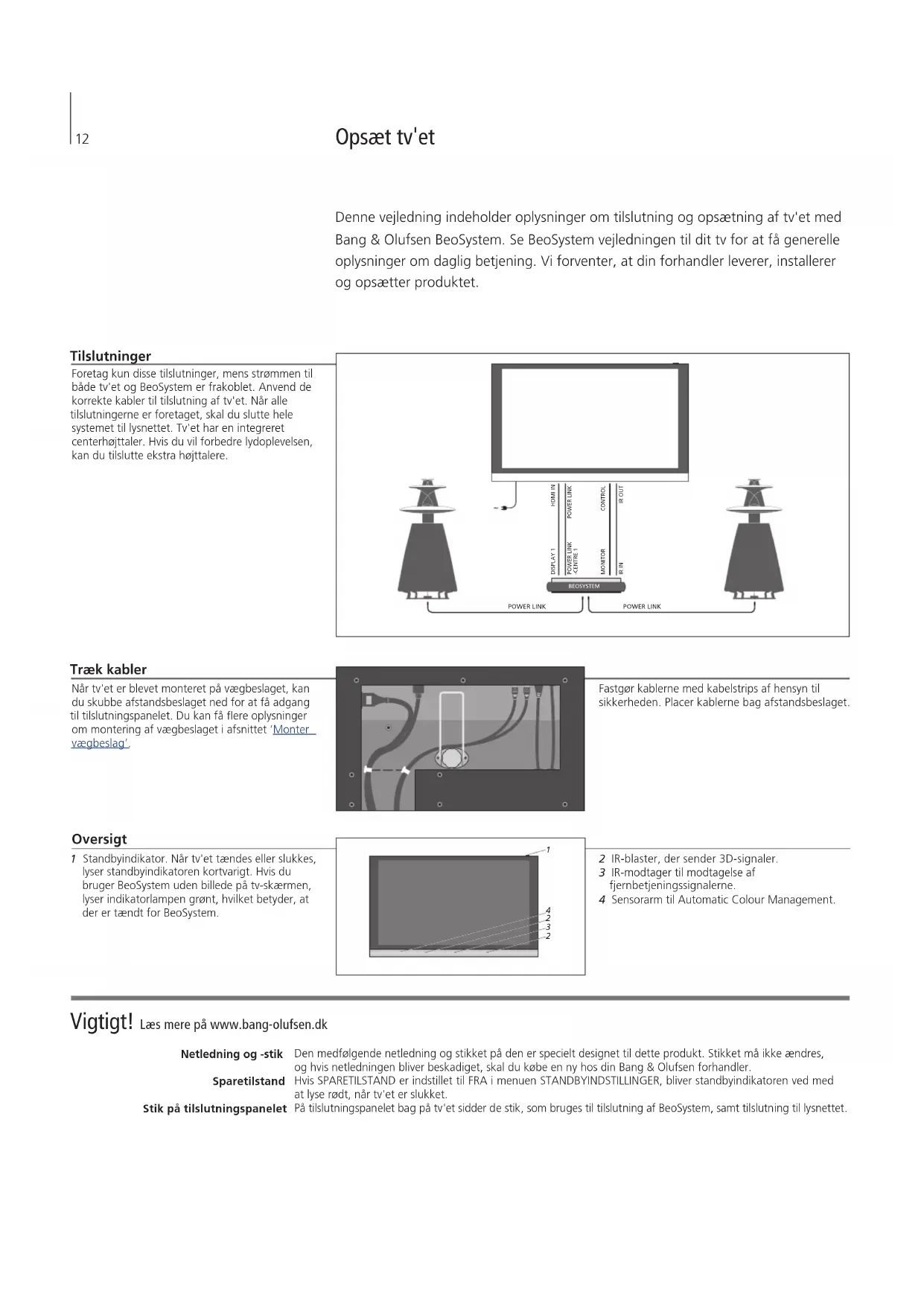

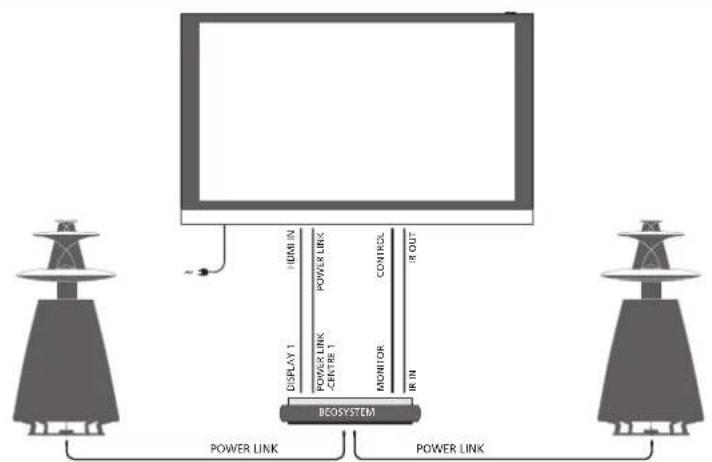

4Vigtigt! Læs mere på www.bang-olufsen.dk Netledning og -stik Sparetilstand Stik på tilslutningspanelet Den medfølgende netledning og stikket på den er specielt designet til dette produkt. Stikket må ikke ændres, og hvis netledningen bliver beskadiget, skal du købe en ny hos din Bang& Olufsen forhandler. Hvis SPARETILSTAND er indstillet til FRA i menuen STANDBYINDSTILLINGER, bliver standbyindikatoren ved med at lyse rødt, når tv'et er slukket. På tilslutningspanelet bag på tv'et sidder de stik, som bruges til tilslutning af BeoSystem, samt tilslutning til lysnettet. Opsæt tv'et Denne vejledning indeholder oplysninger om tilslutning og opsætning af tv'et med Bang& Olufsen BeoSystem. Se BeoSystem vejledningen til dit tv for at få generelle oplysninger om daglig betjening. Vi forventer, at din forhandler leverer, installerer og opsætter produktet. Træk kabler Når tv'et er blevet monteret på vægbeslaget, kan du skubbe afstandsbeslaget ned for at få adgang til tilslutningspanelet. Du kan få ere oplysninger om montering af vægbeslaget i afsnittet ‘Monter vægbeslag’. Tilslutninger Foretag kun disse tilslutninger, mens strømmen til både tv'et og BeoSystem er frakoblet. Anvend de korrekte kabler til tilslutning af tv'et. Når alle tilslutningerne er foretaget, skal du slutte hele systemet til lysnettet. Tv'et har en integreret centerhøjttaler. Hvis du vil forbedre lydoplevelsen, kan du tilslutte ekstra højttalere. Oversigt 1 Standbyindikator. Når tv'et tændes eller slukkes, lyser standbyindikatoren kortvarigt. Hvis du bruger BeoSystem uden billede på tv-skærmen, lyser indikatorlampen grønt, hvilket betyder, at der er tændt for BeoSystem. 2 IR-blaster, der sender 3D-signaler. 3 IR-modtager til modtagelse af fjernbetjeningssignalerne. 4 Sensorarm til AutomaticColour Management. Fastgør kablerne med kabelstrips af hensyn til sikkerheden. Placer kablerne bag afstandsbeslaget.

POWER LINKPOWER LINKHDMI INPOWER LINKIR OUTDISPLAY 1POWER LINK -CENTRE 1IR INCONTROLMONITORBEOSYSTEM 12Almindelig vedligeholdelse, såsom rengøring af tv'et, er brugerens ansvar. Følg nedenstående vejledning for at opnå det bedste resultat. AutomaticColour Management kompenserer automatisk for ændringer i skærmens farver efter ca. 100timers brug. Vedligeholdelse Forholdsregler

Overophedning Hvis du vil se lm eller programmer i 3D, skal du aktivere 3D-funktionen og bruge de 3D-briller, som du kan købe hos din forhandler. Du kan nde ere oplysninger i BeoSystem vejledningen, der fulgte med tv'et. Ved overophedning vises der en advarsel på skærmen. Sæt tv'et på standby, så det kan køle af. Det må ikke slukkes. Efter fem minutter begynder tv'et automatisk at køle af, og indikatorlampen lyser indimellem rødt og/eller grønt. Du kan ikke bruge tv'et, mens det køler af. AutomaticColour Management AutomaticColour Management sørger for, at skærmen altid har perfekte farver. I forbindelse med kalibrering svinger en sensorarm op fra tv- rammen, og en bjælke på skærmen skifter mellem forskellige gråtonede farver. Kalibreringen kan foretages manuelt eller automatisk. Vi anbefaler, at du lader tv'et udføre den automatiske kalibrering i stedet for at udføre den manuelt. Sluk ikke for tv'et, og afbryd ikke strømmen, mens der udføres en kalibrering. Du kan nde ere oplysninger i BeoSystem vejledningen, der fulgte med tv'et. Rengøring Dansk

• Tv'et er udelukkende beregnet til indendørs brug i tørre omgivelser ved en temperatur på 10-40°C.

• Hvis tv'et har været udsat for temperaturer under 5°C, skal det stå ved stuetemperatur, indtil dets temperatur svarer til omgivelsernes, før det tilsluttes lysnettet og tændes.

• Billedet kan blive forvrænget ved højder, hvor lufttrykket er mindre end 833 hPa (ca. 1.500 meter eller mere over havets overade).

• Anbring ikke genstande oven på tv'et.

• Forsøg aldrig at åbne tv'et. Det må kun åbnes af uddannede serviceteknikere.

• Anbring ikke tv'et i direkte sollys eller direkte under kunstig belysning, f.eks. en spot.

• Slut ikke nogen af produkterne i dit system til lysnettet, før du har tilsluttet alle kablerne.

• Sørg for, at tv'et ikke er i længerevarende kontakt med genstande, som indeholder gummi eller pvc.

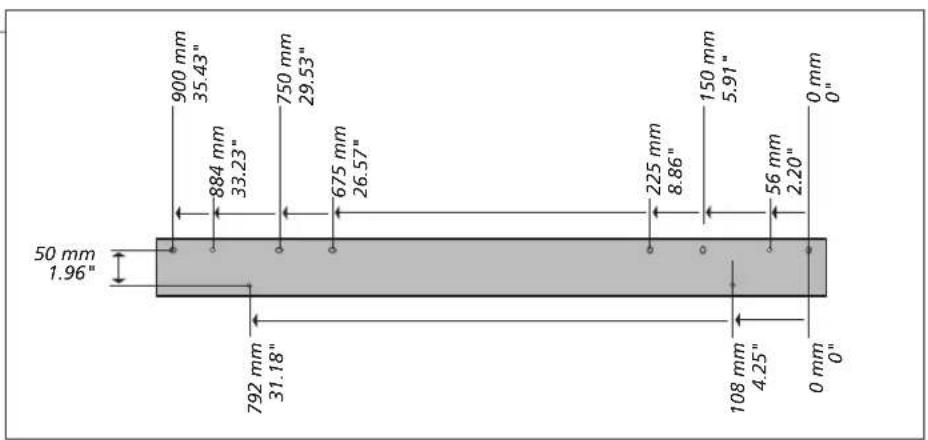

• Lad ikke stillbilleder blive stående på skærmen i længere tid, da der kan opstå permanente efterbilleder på skærmen. Kabinetoverader Tør støv af overaderne med en tør, blød klud. Pletter og snavs kan fjernes med en hårdt opvredet, blød og fnugfri klud og en opløsning af vand og et mildt rengøringsmiddel, f.eks. opvaskemiddel. Brug aldrig sprit eller andre opløsningsmidler til rengøring af tv'et Plasmaskærm Brug en blød, tør klud til at tørre støv af skærmen. Anvend ikke ydende rengøringsmidler eller spray. Undlad at sprøjte væske direkte på skærmen, da det kan beskadige højttalerne og andre dele. Visse typer mikroberklude kan beskadige den optiske belægning på grund af deres slibende effekt.Monter vægbeslag Information Vægbeslag og tv-dimensioner Brug skruer og plugs i den korrekte størrelse og af den rigtige type. Tænk på væggens konstruktion og stand. Brug seks rundhovedede skruer og plugs – tre i hver side. Hver skrue skal kunne klare en belastning på minimum 30kg. Vedrørende lette skillevægge Hvis du vil hænge BeoVision på en gipsvæg (kaldes også tørmur eller vægplade), skal vægbeslaget fastgøres til en lodret stolpe. Brug seks rundhovedede skruer (Ø6mm) – tre i hver side af vægbeslaget. To skruer skal gennembryde gipsvæggen og skrues mindst 65mm ind i en lodret stolpe. Vægbeslaget skal monteres af uddannede Bang& Olufsen medarbejdere. Følg retningslinjerne for montering af tv'et på vægbeslaget på denne og næste side. Ventilation Sørg for ordentlig ventilation omkring tv'et. Der skal være mindst 10 cm på hver side af tv'et samt over og under det. Ventilationshullerne på bagsiden må ikke tildækkes, da det kan forårsage en overophedning af tv'et. 675 mm 26.57" 750 mm 29.53" 884 mm 33.23" 900 mm 35.43" 0 mm

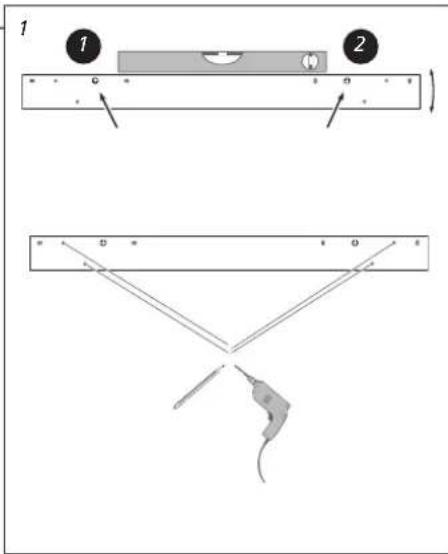

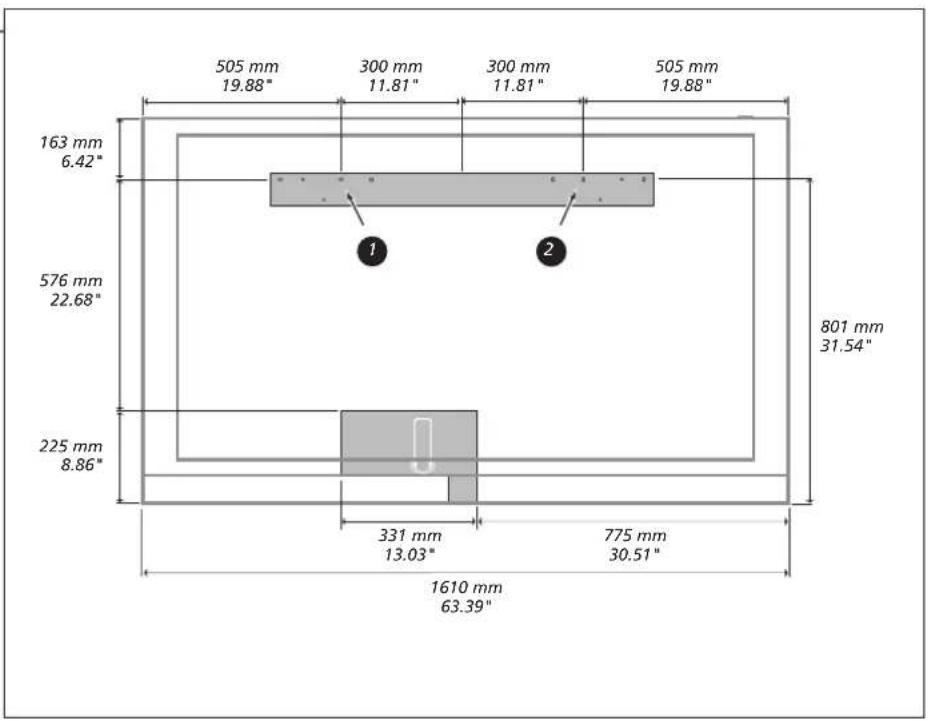

505 mm19.88"300 mm11.81"300 mm11.81"801 mm31.54"1610 mm63.39" 14Håndtering Fjern tv'et fra vægbeslaget Tv'et er meget tungt og bør derfor kun yttes eller løftes af uddannede serviceteknikere, der bruger det rigtige udstyr. Skub afstandsbeslaget ned, og monter de medfølgende servicefødder, før tv'et løftes af vægbeslaget. Træk tv'et ud i bunden, så du opnår en vinkel på 9°, og løft det derefter af vægbeslaget. Monter vægbeslaget Vi anbefaler, at du lader servicefødderne sidde på tv'et, mens du monterer vægbeslaget. Løft tv'et ved at tage fat foroven og forneden mindst 10cm fra hvert nederste hjørne. Tv'et skal hele tiden være i en oprejst position, mens det bæres. 1 Monter en skrue (1) for at holde vægbeslaget på plads. Monter endnu en skrue (2), og kontroller at beslaget er i vater. Brug vægbeslaget til at markere de andre huller, der skal bores, og monter vægbeslaget. 2 Fjern skruen for at afmontere servicefødderne (1). Løft tv'et af servicefødderne (2), og monter det derefter på vægbeslaget (3). For at kunne montere tv'et skal du holde det i en vinkel på 9°. 3 Skub afstandsbeslaget ned for at få adgang til tilslutningspanelet, hvis du vil slutte tv'et til BeoSystem, mens det er monteret på vægbeslaget. Skub afstandsbeslaget på plads igen, når du har foretaget tilslutningerne. 4 Brug skruen til at justere tv'ets position. Dansk
