Skub med et træstykke høvlekniven (16) ud ad siden på knivhovedet (13). Montering af høvlekniv (se billede C) Ved hjælp af høvleknivens føringsnot sikres altid en ensartet højdeindstilling, både ved udskiftning og ved vending. Rengør om nødvendigt knivsædet i spændeelementet (14) og høvlekniven (16). Når du monterer høvlekniven, skal du sikre, at den sidder problemfrit i holdeføringen til spændeelementet (14) og flugter med sidekanten på den bageste del af høvlsålen (10). Spænd derefter de 2 fastgørelsesskruer (15) med unbrako- nøglen (12). Bemærk: Kontrollér, at fastgørelsesskruerne (15) sidder godt fast, før du tager maskinen i brug. Drej knivhovedet (13) manuelt, og sørg for, at høvlekniven ikke strejfer noget. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Rengør spånudkastet (1) regelmæssigt. Brug et egnet værk- tøj til rengøring af et tilstoppet spånudkast som f.eks. et stykke træ, trykluft etc. u Kom ikke hænderne ind i spånudkastet. De kan blive fanget og beskadiget af de roterende dele. Brug altid en ekstern udsugningsanordning eller en støv-/ spånpose for at sikre en optimal udsugning. Ekstern udsugning (se billede D) På spånudkastet kan der i begge sider monteres en udsug- ningsslange (Ø 35 mm) (17) (tilbehør). 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsDansk | 55 Forbind udsugningsslangen (17) med en støvsuger (tilbe- hør). Du finder en oversigt over tilslutning til forskellige støv- sugere i slutningen af denne vejledning. Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Egen udsugning (se billedeD) Ved mindre opgaver kan du tilslutte en støv‑/spånpose (til- behør) (18). Sæt støvposestudsen fast i spånudkastet (1). Tøm støv-/spånposen (18) i god tid, så støvopsamlingen al- tid virker optimalt. Valgfrit spånudkast Med omstillingshåndtaget (4) kan spånudkastet (1) omstil- les mod højre eller venstre. Tryk altid omstillingshåndtaget (4) i endeposition, til det går i indgreb. Den valgte spånudka- stretning vises med et pilsymbol på omstillingshåndtaget (4). Brug Ibrugtagning Isætning af akku Skub den opladede akku (7) i akku-holderen, indtil denne falder mærkbart i hak og flugter med kanten. Tænd/sluk u Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget. For at tænde el-værktøjet skal du først aktivere kontaktspærren(5) og derefter trykke på tænd/sluk- knappen(6) og holde den inde. For at slukke el-værktøjet skal du slippe tænd/sluk- knappen(6) igen. Bemærk: Af sikkerhedsgrunde kan tænd/sluk-knappen(6) ikke låses, men skal trykkes ned og hele tiden holdes nede under arbejdet. Udløbsbremse En integreret udløbsbremse forkorter høvlejernsakslens ef- terløb, når el‑værktøjet er slukket. Indstilling af spåndybde Med drejeknappen (2) indstilles spåndybden trinløst med 0–1,6mm vha. spåndybdeskalaen (3). Arbejdsvejledning Høvling Indstil den ønskede spåndybde, og sæt el-værktøjet an mod emnet med den forreste del af høvlsålen (10). u El‑værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsats- værktøjet sætter sig fast i emnet. Tænd el-værktøjet, og før det med en jævn fremføring hen over overfladen, der skal bearbejdes. For at opnå fine overflader skal du kun arbejde med lille fremføring og udøve tryk på midten af høvlsålen. Ved bearbejdning af hårde materialer, f.eks. hårdt træ, samt ved udnyttelse af den maksimale høvlbredde skal du kun indstille små spåndybder og om nødvendigt reducere høvlfremføringen. For kraftig fremføring forringer overfladens kvalitet og kan forårsage en hurtig tilstopning af spånudkastet. Kun skarpe høvleknive giver en god skæreydelse og skåner el-værktøjet. Affasning af kanter (se billede E) V-noterne i den forreste del af høvlsålen muliggør en hurtig og enkel affasning af emnekanter. Brug den pågældende V- not afhængigt af ønsket fasbredde. Sæt høvlen med V-noten på emnekanten, og før den langs med kanten. Anvendt not Mål a (mm) ingen 0–2,5 lille 1,5–4,0 middel 2,0–4,5 stor 3,0–5,5 Høvling med parallel-/vinkelanslag (se billeder F–H) Monter parallelanslaget (19) eller vinkelanslaget (23) med fastgørelsesskruen (22) på el-værktøjet. Monter afhængigt af opgave falsdybdeanslaget (26) med fastgørelsesskruen (25) på el-værktøjet. Løsn låsemøtrikken (21), og indstil den ønskede falsbredde på skalaen (20). Spænd låsemøtrikken (21) forsvarligt igen. Indstil den ønskede falsdybde tilsvarende med falsdybde- anslaget (26). Udfør høvlingen flere gange, til den ønskede falsdybde er op- nået. Før høvlen med støttetryk på siden. Afskråning med vinkelanslag Indstil den nødvendige skrå- ningsvinkel med vinke- lindstillingen (24) ved afskråning af false og flader. Vedligeholdelse og service Vedligeholdelse og rengøring u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)56 | Svensk Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Transport De anbefalede lithium-ion-akkuer overholder bestemmelser- ne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald fra elek- trisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gæl- dende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Akkuer/batterier: Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side56). Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSvensk | 57 Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)58 | Svensk u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsanvisningar för hyvel u Vänta tills fräsen har stannat innan du lägger ifrån dig verktyget. En exponerad roterande fräs kan fastna i ytan, vilket kan leda till att kontrollen förloras och allvarliga skador. u Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil arbetsform. Om du håller arbetsstycket i handen eller mot kroppen är det ostadigt och du kan förlora kontrollen. u Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. u Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar. u Hyvla aldrig över metallföremål, spikar eller skruvar. Kniv och knivaxel kan skadas och leda till ökade vibrationer. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. u Håll alltid hyveln på ett sådant sätt att hyvelsulan ligger an plant mot arbetsstycket. Hyveln kan annars förvridas och leda till personskador. u Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. u Öppna inte batteriet. Detta kan leda till kortslutning.u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för hyvling av trämaterial som balkar och brädor som är fastspända. Det kan också användas för att fasa av kanter och för falsning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Spånutkast (valfritt höger/vänster) (2) Reglage för spåndjupsinställning (isolerad gripyta) (3) Spåndjupskala (4) Omställningsreglage för spånutkastets riktning (5) Startspärr för på-/av-strömbrytare (6) På-/av-strömbrytare (7) Batteri

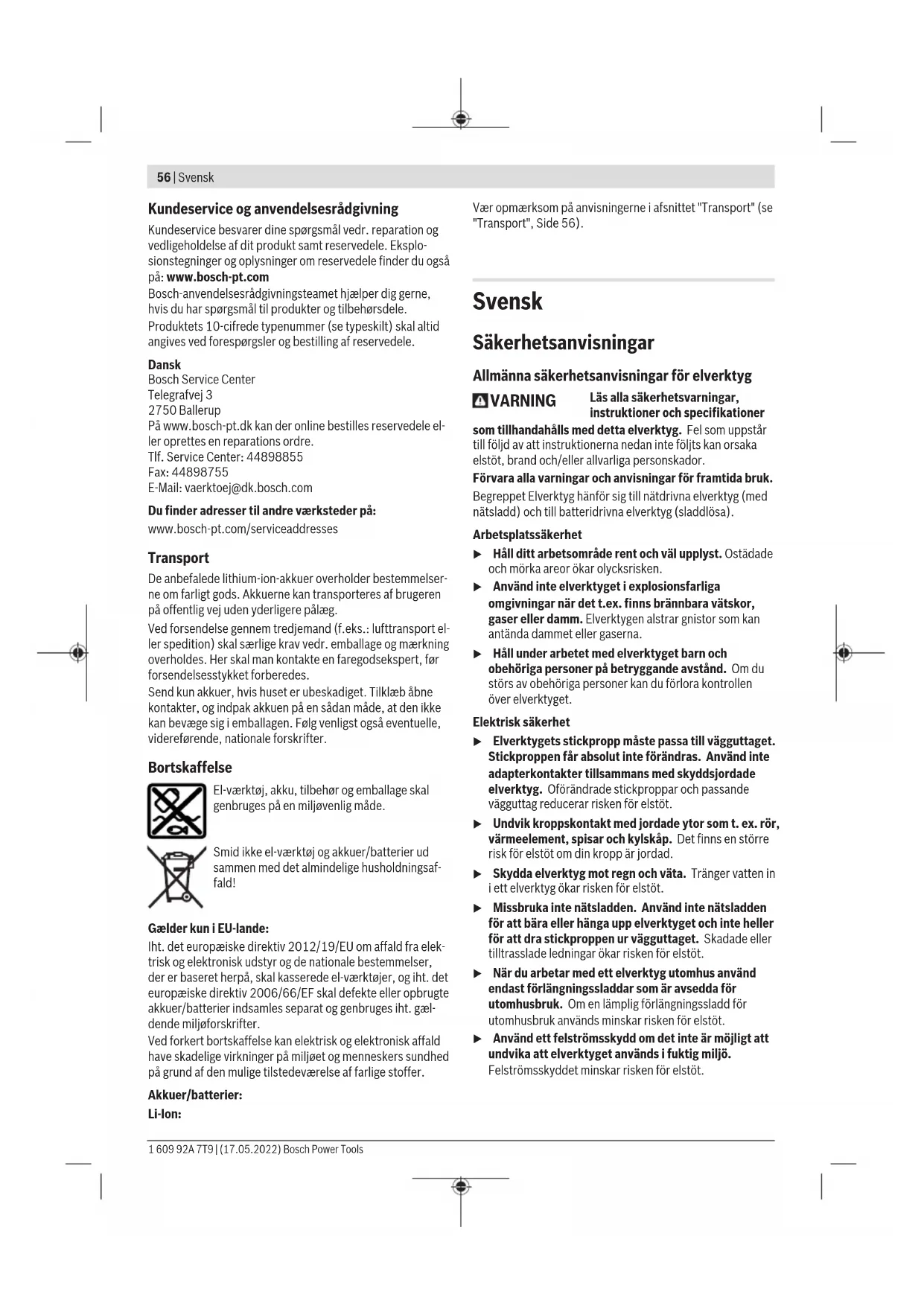

(9) V-spår (10) Hyvelsula (11) Handtag (isolerad gripyta) (12) Insexnyckel (13) Knivhuvud (14) Fäste för hyvelkniv (15) Fästskruv för hyvelkniv (16) HM/TC-kniv

(20) Skala för falsbredd

(21) Låsmutter för inställning av falsbredd

(22) Fästskruv för parallell-/vinkelanslag

(24) Låsmutter för vinkelinställning

(25) Fästskruv för falsdjupanslag

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Hyvel GHO 18V-LI Artikelnummer 3 601 EA0 3.. Märkspänning V 18 Tomgångsvarvtal

kg 2,3–3,4 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSvensk | 59 Hyvel GHO 18V-LI Rekommenderad omgivningstemperatur vid laddning °C 0…+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C −20…+50 Rekommenderade batterier GBA 18V… ProCORE18V… Rekommenderade laddare GAL 18… GAX 18… GAL 36…

Uppmätt vid20−25°Cmed batteri ProCORE18V 12.0Ah. B) Beroende på använt batteri C) Begränsad effekt vid temperaturer <0°C Buller-/vibrationsdata Bullernivåvärde beräknat enligt EN62841-2-14. Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 85dB(A); bullernivå 96dB(A). Osäkerhet K = 3dB. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtEN62841-2-14

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Ladda batteriet (se bildA) u Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litium- jonbatteri som används i elverktyget. Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. u Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. För att ta ut batteriet (7), tryck på upplåsningsknappen (8) och dra batteriet neråt ur elverktyget. Bruka inte våld. Den insexnyckel (12) som krävs för att byta hyvelkniv finns inne i elverktyget och bör alltid förvaras där (se bild A). Beakta anvisningarna för avfallshantering. Indikering batteristatus De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller , för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget. Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut. Batterityp GBA 18V... LED Kapacitet Fast ljus 3× grönt 60−100% Fast ljus 2× grönt 30−60% Fast ljus 1× grönt 5−30% Blinkande ljus 1× grön 0−5% Batterityp ProCORE18V... LED Kapacitet Fast ljus 5× grönt 80−100 % Fast ljus 4× grönt 60−80 % Fast ljus 3× grönt 40−60 % Fast ljus 2× grönt 20−40 % Fast ljus 1× grönt 5−20 % Blinkande ljus 1× grön 0−5 % Byte av hyvelkniv u Var försiktig vid byte av hyvelkniven. Ta inte i hyvelknivens egg. Du kan skada dig på de vassa kanterna. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)60 | Svensk Använd endast original Bosch-HM/TC-knivar. Hyvelkniven i hårdmetall (HM/TC) har två eggar och kan vändas. Om båda eggar är slöa måste hyvelkniven (16) bytas ut. HM/TC-hyvelkniven får inte efterslipas. Demontera hyvelkniven (se bild B) För att vända eller byta ut hyvelkniven (16) vrider du knivhuvudet (13) tills det står parallellt med hyvelsulan (10).

Lossa de 2 fästskruvarna (15) med insexnyckeln (12), ca. 1−2varv.

Lossa vid behov fästet (14) genom ett lätt slag med lämpligt verktyg, t.ex. en träkil.

Skjut hyvelkniven (16) sidlängs ur knivhuvudet (13) med en träbit. Montera hyvelkniven (se bild C) Genom styrspåret på hyvelkniven garanteras en jämn höjdinställning. Vid behov, rengör knivfästet (14) och hyvelkniven (16). När du monterar hyvelkniven, se till att den sitter korrekt i spåret på fästet (14) och ligger parallellt med kanten på den bakre hyvelsulan (10). Dra sedan åt de 2 fästskruvarna (15) med insexnyckeln (12). Observera: innan idrifttagning, kontrollera att fästskruvarna (15) sitter fast. Vrid knivhuvudet (13) för hand och se till att hyvelkniven inte berör någon annan del. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Rengör spånutkastet (1) regelbundet. För att rengöra ett igensatt spånutkast ska lämpligt verktyg användas, som t.ex. en träbit eller tryckluft etc. u Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar. För att garantera ett optimalt utsug ska ett externt utsug eller en damm-/spånpåse användas. Externt utsug (se bild D) Vid spånutkastet kan en utsugsslang (Ø 35 mm) (17) (tillbehör) anslutas på båda sidor. Anslut utsugsslangen (17) till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Eget utsug (se bild D) Vid mindre arbeten kan du ansluta en damm-/spånpåse (tillbehör) (18). Sätt fast dammpåsens stuts i spånutkastet (1). Töm damm-/spånpåsen (18) i god tid så att dammutsuget förblir optimalt. Valbart spånutkast Med omställningsreglaget (4) kan spånutmatningen (1) ställas till höger eller vänster. Tryck alltid omställningsreglaget (4) till ändläge tills det snäpper fast. Vald spånutkastriktning visas med en pil på omställningsreglaget (4). Drift Driftstart Insättning av batteri Sätt in det laddade batteriet (7) i batterihållaren tills den snäpper fast hörbart och ligger plant. In- och urkoppling u Se till att du kan manövrera på-/av-strömbrytaren utan att släppa handtaget. För att slå på elverktyget skjuter du först startspärren(5) mot mitten och tryck därefter på på-/av-strömbrytaren(6) och håll den intryckt. För att stänga av elverktyget släpper du på-/av- strömbrytaren(6). Anmärkning: Av säkerhetsskäl kan elverktygets på-/av- strömbrytare(6) inte låsas, utan måste hållas nedtryckt under drift. Spillbroms En integrerad utlöpsbroms förkortar knivaxelns eftergång vid frånkoppling av elverktyget. Ställa in spåndjupet Med reglaget (2) kan spåndjupet ställas in steglöst på0– 1,6mm med hjälp av spåndjupsskalan (3). Arbetsanvisningar Hyvling Ställ in önskat spåndjup och sätt elverktyget med den främre delen av hyvelsulan (10) mot arbetsstycket. u Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. Slå på elverktyget och för det med jämnt tryck över ytan som ska bearbetas. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSvensk | 61 För att få bra ytkvalitet, arbeta endast med lågt anliggningstryck och tryck endast på mitten av hyvelsulan. Vid bearbetning av hårda material, t.ex. hårt trä, samt utnyttjande av maximal hyvelbredd ställer du in ett lågt spåndjup och reducerar ev. trycket på hyveln. Överdrivet tryck försämrar ytans kvalitet och leder till snabb igensättning av spånutkastet. Endast vassa hyvelknivar ger bra avverkning och skonar elverktyget. Fasa av kanterna (se bild E) V-spåren i den främre delen av hyvelsulan ger en snabb och enkel fasning av arbetsstyckets kanter. Använd V-spåret som motsvarar önskad fasbredd. Sätt hyveln med V-spåret på arbetsstyckets kant och för den framåt. Spår Mått a (mm) inga 0–2,5 litet 1,5–4,0 medel 2,0–4,5 stort 3,0–5,5 Hyvling med parallell-/vinkelanslag (se bild F–H) Montera parallellanslaget (19) resp. vinkelanslaget (23) med fästskruven (22) på elverktyget. Montera, beroende på användning, falsdjupanslaget (26) med fästskruven (25) på elverktyget. Lossa fästmuttern (21) och ställ in önskad falsbredd på skalan (20). Dra åt fästmuttern (21) igen. Ställ in önskat falsdjup med falsdjupanslaget (26). Utför hyvlingen flera gånger tills önskat falsdjup har uppnåtts. För hyveln med anliggningstryck från sidan. Fasning med vinkelanslag Ställ in önskad fasningsvinkel med vinkelinställningen (24) vid fasning av falsar och ytor. Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses Transport De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan61). Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)62 | Norsk Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsNorsk | 63 disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøy u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsanvisninger for høvler u Vent til bladet har stoppet før du setter verktøyet ned. Et eksponert blad som roterer kan sette seg fast i overflaten, noe som kan føre til at man mister kontrollen og blir alvorlig skadet. u Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen. u Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet. u Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler. u Høvle aldri over metallgjenstander, spiker eller skruer. Blad og bladaksel kan bli skadet, noe som kan føre til økt vibrasjon. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Under arbeidet må du alltid holde høvelen slik at høvelsålen ligger flatt mot emnet. Ellers kan høvelen velte og forårsake personskader. u Det kan slippe ut damp ved skader på og ikke- forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning. u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)64 | Norsk Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for høvling av treverk som for eksempel bjelker og bord med fast underlag. Det egner seg også for skråsaging av kanter og for falsing. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Sponutkast (høyre/venstre etter valg) (2) Dreieknapp for spondybdeinnstilling (isolert grepsflate) (3) Skala for spondybde (4) Håndtak for endring av sponutkastretning (5) Innkoblingssperre for av/på-bryter (6) Av/på-bryter (7) Batteri

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Hyvel Produktnummer
