Produkto tipas	Oblius (šlifuoklis)
Prekės ženklas ir modelis	Bosch GHO 14 4 VLI Professional (GHO 18V-LI)
Nominali įtampa	18 V
Tuščiosios eigos greitis	14 000 aps./min
Obliavimo gylis	0 – 1,6 mm (nuolatinis reguliavimas)
Falco gylis	0 – 8 mm
Maksimalus obliavimo plotis	82 mm
Svoris (pagal EPTA 01:2014)	2,3 – 3,4 kg (priklausomai nuo akumuliatoriaus)
Akumuliatoriaus tipas	Lithium-Ion, GBA 18V... / ProCORE18V...
Rekomenduojami įkrovikliai	GAL 18..., GAX 18..., GAL 36...
Įkrovimo temperatūra	0 °C iki +35 °C
Naudojimo temperatūra	-20 °C iki +50 °C
Garso lygis (akustinis slėgis)	85 dB(A) ; galia 96 dB(A) ; neapibrėžtis K=3 dB
Vibracijos (bendra vertė)	ah < 2,5 m/s² ; neapibrėžtis K=1,5 m/s²
Momentinio stabdymo stabdys	Taip
Drožlių išmetimas	Reguliuojamas į dešinę arba į kairę
Pagrindinės funkcijos	Obliavimas, nuožulninimas, falcavimas
Pridedami priedai	Karbidinis obliaus peilis (HM/TC), šešiabriauniams varžtams veržliaraktis
Siurbimas	Siurbimo žarna Ø 35 mm ir dulkių maišas (priedai)
Lygiagreti / kampinė atrama	Priedai prieinami
Priežiūra ir valymas	Prieš bet kokį darbą išimkite akumuliatorių; reguliariai valykite ventiliacijos angas ir drožlių išmetimo angą
Garantija ir remonto galimybės	Bosch garantinis aptarnavimas; atsarginės dalys prieinamos per www.bosch-pt.com

Dažnai užduodami klausimai - GHO 14 4 VLI Professional BOSCH

Kaip pakeisti obliaus peilį?

Atsukite tvirtinimo varžtus (15) naudodami veržliaraktį (12), išstumkite peilį (16) iš peilio galvutės (13) naudodami medžio gabalėlį. Įstatykite naują peilį, užtikrindami, kad jis gerai įsitaikytų į spaustuvo (14) kreiptuvą ir būtų lygiagretus su galiniu padu. Vėl priveržkite varžtus.

Kaip nustatyti obliavimo gylį?

Pasukite rankenėlę (2), kad nuolat nustatytumėte obliavimo gylį nuo 0 iki 1,6 mm. Skalė (3) rodo pasirinktą vertę.

Kokį akumuliatorių naudoti?

Naudokite Bosch GBA 18V... arba ProCORE18V... serijos ličio jonų akumuliatorius. Įkraukite juos rekomenduojamais įkrovikliais (GAL 18..., GAX 18..., GAL 36...).

Kaip įjungti ir išjungti įrankį?

Norėdami paleisti, paspauskite įjungimo fiksatorių (5), tada paspauskite ir laikykite įjungimo/išjungimo jungiklį (6). Norėdami išjungti, atleiskite jungiklį. Jungiklio užfiksuoti negalima.

Kaip prijungti dulkių siurblį?

Prijunkite siurbimo žarną (Ø 35 mm) (17) prie drožlių išmetimo angos (1) iš abiejų galimų pusių. Kitą galą prijunkite prie dulkių siurblio, tinkamo apdorojamai medžiagai.

Kokios yra svarbios saugos taisyklės?

Dėvėkite akių apsaugą ir dulkių kaukę. Nekiškite rankų prie drožlių išmetimo angos. Prieš padėdami įrankį, palaukite, kol jis visiškai sustos. Naudokite įrankį tik su nurodytais akumuliatoriais ir nelaikykite jų per aukštoje temperatūroje.

Kaip nusklembti briaunas?

Naudokite V formos griovelius (9) ant priekinio pado. Įstatykite norimą griovelį ant ruošinio krašto ir judinkite oblių išilgai krašto. Nuosklembimo plotis priklauso nuo naudojamo griovelio.

Kaip sumontuoti lygiagrečiąją arba kampinę atramą?

Pritvirtinkite lygiagrečiąją (19) arba kampinę (23) atramą fiksavimo varžtu (22). Falcavimui sumontuokite falco gylio atramą (26). Nustatykite norimą plotį ir gylį.

Ką daryti, jei drožlės kaupiasi išmetimo angoje?

Reguliariai valykite drožlių išmetimo angą (1) medžio gabalėliu arba suslėgtu oru. Niekada nekiškite rankos į vidų. Naudokite dulkių siurblį arba dulkių maišą optimaliam siurbimui.

Kaip prižiūrėti įrankį?

Prieš atlikdami priežiūros darbus, visada išimkite akumuliatorių. Išvalykite ventiliacijos angas ir drožlių išmetimo angą. Dėl remonto kreipkitės į Bosch techninės priežiūros tarnybą arba kvalifikuotą remontininką, naudojantį originalias atsargines dalis.

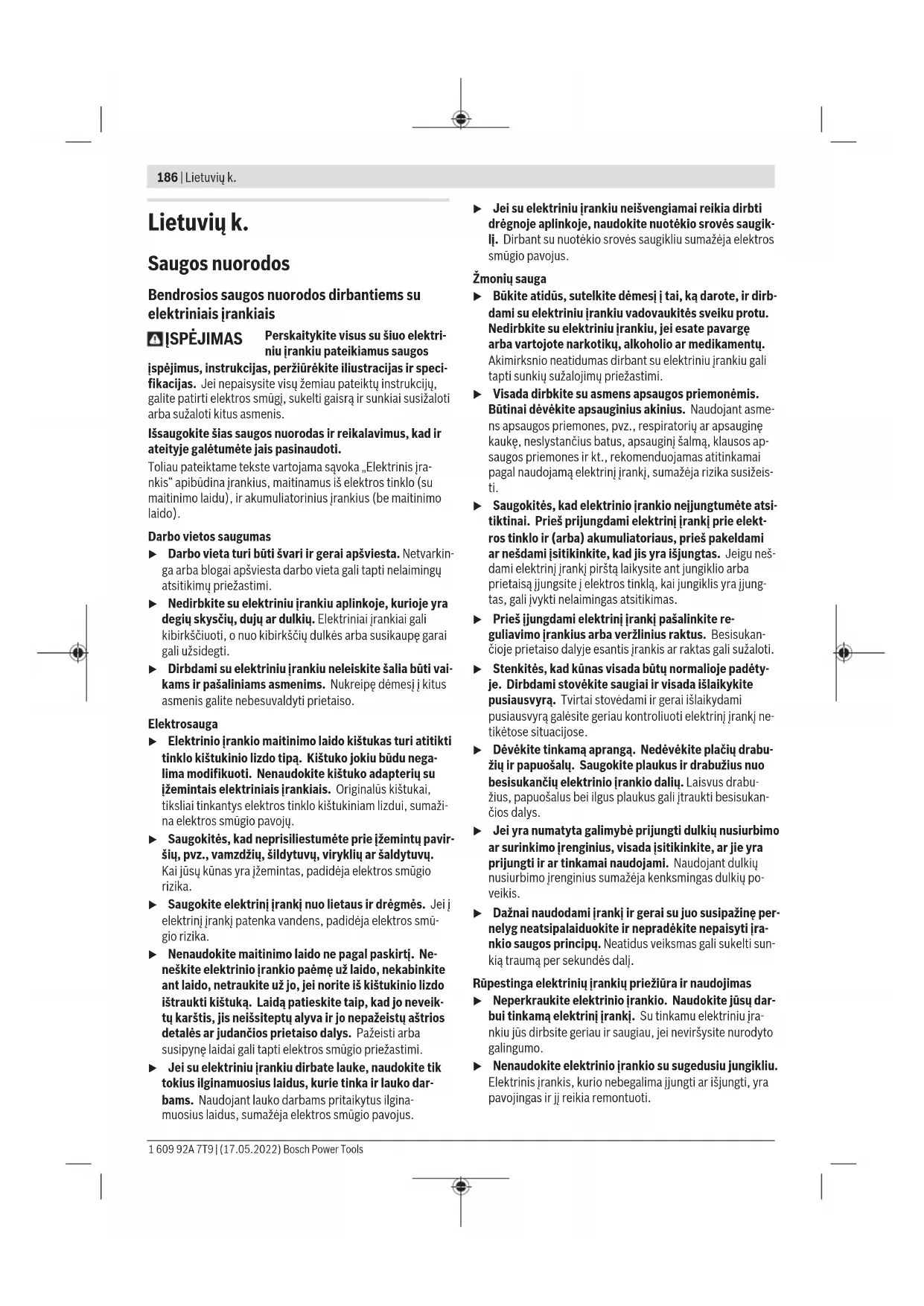

NAUDOJIMO INSTRUKCIJA GHO 14 4 VLI Professional BOSCH

Bendrosios saugos nuorodos dirbantiems su elektrinais irankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziurekite ilustracijas ir specifikacijas. Jei nepaisysite visu zemiau pateiktj instrukciju, galite patirti elektrros smugi, sukelti gaisrair sunkiai susizaloti arba suzaloti kitus asmenis.

Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis" apibudina jrankius, maitinamus is elektrros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaiminguy atsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektriniai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkés arba susikaupe garai gali uzsidegti.
Dirbdami su elektriniu irankiu neleiskite salia buti valkams ir pašaliniams asmenims. Nukreipe demesj jkitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko jokiu budu negalima modifikuoti. Nenaudokite kistuko adapteriu su jzemintais elektriniais jrankiais. Originalus kistukai, tiksliai tinkantys elektros tinklo kistukiniam lizdui,suma elektros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdziu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemintas, padideja elektrros smugio rizika.
Saugokite elektrinj jrankj nuo lietaus ir dregmés. Jei j elektrinj jrankj patenka vandens, padideja elektrs smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrino jrankio paeme už laido, nekabinkite ant laido, netraukite uz jo, jei norite iš kistukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alva ir nopaeaisteus astrios detales ar judancios prietaiso dalys. Pazeisti arba susipyne laidai gali tapti elektros smugio priezastimi.
Jeisuelektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumazeja elektros smugio pavojus.

Jei su elektriniu jrankiu neisvengiamai reikia dirbti dregnoje aplinkoje, naudokite nuotekio srovës saugikli. Dirbant su nuotekio srovës saugikliu sumaëja elektros smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, ka darote, ir dirb-dami su elektriniu jrankiu vadovaukites sweiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiyu suzaolajmy priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Butilai devekite apsauginius akinius. Naudojant asmen apsaugos priemones, pvz., respiratoriuy ar apsaugine kauke, neslystancius batus, apsauginj salma, klausos apsaugos priemones ir kt., rekomenduojas atitinkamai pagal naudojama elektrinj jranki, sumajej rizika susizeisti.
Saugokites, kad elektrinio irankio nejungtumete atsitiktinai. Pries prijungdami elektrinj iranki prie elek-tros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis yra ijsjungtas. Jeigu nes-dami elektrinj irrankj pirsta laikysite ant jungiklio arba prietaisa jjungsite j elektros tinkla, kai jungiklis yra jjung-tas, gali jvykti nelaimingas atsitikimas.
Priesjungdami elektrinj irankj pašalinkite reguliavimo jrankius arba verzlinius raktus. Besisukancioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkités, kad kūnas visada butu normalioje pavéty je. Dirbdami stověkite saugial ir visada išaikykite pusiausvyra. Tvirtai stovédami ir gerai išaikydami pusiausvyra galésite geriau kontroliuti elektrinj jrankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir papuosalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabuzius, papuosalus bei ilgus plaukus gali jtraukti besisukan-cios dalys.
Jei yra numatyta galimybé prijungti dulkiu nusiurbimo ar surinkimo Irenginius, visada jsitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo Irenginius sumajea kenksmingas dulkiu poveikis.
Daznai naudodami irranki ir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti irankio saugos principiu. Neatidus veiksmas gali sukelti sunkia trauma per sekundés dalj.

Rüpestinga elektriniğ irankiğ prieziürä ir naudojimas

Neperkraukite elektrinio irankio. Naudokite jus darbui tinkama elektrinj irankj. Su tinkamu elektriniu jrankiu jus dirbsite geriau ir saugiau, jei nevirysite nurodytogalingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir jj reikia remontuoti.

Pries reguliuodami elektrini jranki, keisdami darbo jrankius ar pries valydami elektrini jranki, iis elektrostinklo izdo istraukite kistuka ir (arba) isimkite akumulatoriu jeigusisimamas. Si atsargumo priemone apsaugos jus nuo netiketo elektrino jrankio jsijungimo.
Nenaudiojama elektrini jrankj sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektrinai jrankiai yra pavojingji, kai juos naudoja nepatyre asmenys.
Priizurekite elektrinj irankj ir priedus. Patikrinkite, ar besisukancios jrankio dalys tinkamai veikia ir niekur neststringa, ar nera suluzusi ar pazeistu daliu, kurios trikdtyu elektrinio jrankio veikima. Pries vel naudoant elektrinj jranki, pazeistos jrankio dalys turi buti sutaisytos. Daugelio nelaiminguy atsitikimuy priezastis yra blogai priizurimi elektrinial jrankiai.
Pjovimo jrankiai turi buti astris ir svarus. Rupestingai priurétijpovimo jrankiai su astriomis pjaunamosiomis briaunomis maiau stringa, juos lengviau valdyti.
Elektrini jranki, papildomajrangga, darbo jrankius ir t. t.naudokite taip, kaip nurodyta sioje instrukcijoe, ir atsiizvelkite i darbo salygas ir atliekama darba. Naudojant elektrinius jrankius ne pagal paskirti, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziu rankenu ir suemimo pavirsiuy negalesite saugia i slaiktyi ir suvaldyti jrankio netiketose situacijose.

Rüpestinga akumulatorini ürankiu prieziura ir naudjimas

Akumulatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumulatoriams skirta kroviklj, iskyla gaisro pavojus.
Su elektriniu jrankiu galima naudoti tik jam skirta akumulatoriiu. Naudojant kitokius akumulatorius iskyla susizalojimo ir gaisro pavojus.
Nelaiky kite savarzeliu, monetu, raktu, viniu, varztu ar kitokiymetaliniudaiktu arti istraukto isprietaiso akumulatoriaus kontaktu. Trumpai sujungus akumuliatoriaus kontaktus galima nusidegintiar sukelti gaisra.
Netinkamai naudojant akumulatoriiu, is jo gali istketi skystis; venkite kontakto su siuo skysciu. Jei skyscio pateko ant odos, nuplaukite jj vandeniu. Jei skyscio pateko i akis, nedelsdami kreipkites igdytoja. Akumulatoriaus skystis gali sudirginti ar nudeginti oda.
Nenaudokite pazeisto arba perdaryto akumulatoriaius arba irankio. Sugadinti arba perdaryti akumulatoriai gali veikti nenuspejamai - sukelti gaisra, sprogima arba traumy pavoju.
Saugokite akumuliatori ir iranki nuo ugnie ir aukstos temperaturos. Patekes jugnj arba aukstesne nei 130 ^ C temperatura, jis gali sprogti.
Vykydkyite visas jkrovimo instrukcjjas ir nekraukite akumuliatoriaus arba irankio temperaturoje, neati-tinkancjoje instrukcjose nurodyto temperaturos diapazono ribu. Netinkamai kraunant arba jeigu tempera

tura neatininka nurodyto diapazono ribu, gali sugesti akumulatorius ir kilti gaisras.

Technine prieziura

Elektrinj [rankj turi remontuoti tik kvalifikuoti spezialistai ir naudoti tik originalias atsargines dalis. Taip galiima garantuoti, jog elektrinis jrankis isliks saugus naudoti.
Niekada neatlikite pazeisto akumulatoriaus technines prieziuros. Akumulatoriuy technine prieziura turi atlikti tik gamintojas arba jgaliotasis technines prieziuros atstovas.

Saugos nuorodos dirbantiems su obliais

Pries padedami elektrinj irankj palaukite, kol peilio velenas sustos. Neuždengtas besisukantis peilio velenas gali jstricti pavirišuje, todél galima prarasti jrankio kontrlo le ir sunkiai susizaloti.
Spaustuvais ar kitokiu jrenginiu itvirtinkite ir uzfiksuokite ruosinj ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kuno ruosinys nebus uzfiksuotas, todel galite nesuvaldyti jrankio.
Elektrini jranki visuomet pirmiausia jjunkite ir tik po to priglauskite prie apdorojamo ruosinio. Jei jrankis jstringa ruosinyje, atsiranda atatrankos pavojus.
Nekiskite rankj drozlii smetimo anga. Besisukancios dalys gali suzialoti.
Niekada neobliukite per metalinius daiktus, vinis ar varztus. Peilis ar peilio velenas gali buti pazeidziami ir gali pradeti stipriau vibruoti.
Pries pradedami darba, tinkamais isskikliais patikrinkite, ar po norimais apdirbtipavirsiais nera pravestuelektros laidu,duju ar vandentiekio vamzdiu; jei abejojate, galite pasikviesti pagalba vietinius komunaliu pa slaugu teikejus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoju. Pazeidus dujotiekio vamzdji, gali jvykti sprogimas. Pazeidus vandentiekio vamzdj galima pridayta daugybe nuostoliu.
Dirbdami obliq visada laikykite taip, kad obliaus pardas butu prigludes prie ruosinio. Priesingu atveju oblius gali persikreipti ir suzaloti.
Pazeidus akumulatoriuj ar netinkamai jj naudojant, gali issiverzti garu. Akumulatorius gali uzsidegti arba sprogti. Isvedinkite patalpa ir, jei nukentejote, kreipkites j gydytoja. Sie garai gali sudirginti kvepavimo takus.
Neardykite akumulatoriaus. Galimas trumpojo sujungimo pavojus.
Astrus daiktai, pvz., vinys ar atsuktuvaia, arba isorine jega gali pazeisti akumulatoriiu. Del to gali jvykti vidinis trumpasis jungimas ir akumulatorius gali sudegti, pradeti rukti, sprogti ar perkaisti.
Akumuliatori nuadokite tik su gaminto gaminiais. Tik taip apsaugosite akumuliatori nuo pavojingos per di deles apkrovos.

Saugokite akumulatoriu nuo karscio, pvz., taip pat ir nuo ilgalaikio saules spinduliu poveikio, ugnies, nešvarumu, vandens ir dreg mës. Iskyla sprogimo ir trumppojo jungimo pavo-jus.

Darbo metu elektrini jranki visuomet butina laikyti abiem rankomis ir tvirtai stoveti. Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Gaminio ir savybiu aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir rekalavimyu gali trenkti elektros smugis, kitti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Praśome atkreipti dèmesj paveikslélius priekinéje naudoji-mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Elektrinis jrankis skirtas ant tvirto pagrindo padetiems medienos ruosiniams, pvz., sijoms ir lentoms, obliuoti. Juo taip pat galima nusklembti briaunas ir daryti uzkaitus.

Pavaizduotti jrankio elementai

Numerialis pažymétus elektrinio jrankio elementus rasite šios instrukcijos puspapiuose pateiktuose paveiksléliuose.

(1) Drozli ismetimo anga (pasirinktinai desineje arba kaireje)
(2) Ratukas drozliy gylui nustatyi (izoliuotas rankenos pavri sius)
(3) Drozles storio skalé
(4) Drožliu ismetimo krypties keitimo svirtelé
(5) jungimo-isi jungimo jungiklio jjungimo blokatorius
(6) jungimo-ismjungimo jungiklis
(7) Akumulatorius
(8) Akumuliatoriaus atblokavimo klavihasa
(9) ^ formos grioveliai
(10) Obliaus padas
(11) Rankena (izoluiotas rankenos pavirsius)
(12) Sesiabriaunis raktas
(13) Peilio galvuté
(14) Obliaus peilio prispaudžiamasis elementas
(15) Obliaus peilio tvirtinamasis varztas
(16) HM/TC oblius peilis
(17) Nusiurbino zaarna (Ø 35 mm)
(18) Dulkiy ir pjuveny surinkimo maiiselaa
(19) Lygiagrecioji atrama
(20) Užkaito pločico skále^a
(21) Fiksuojamoji verzé luzkaito plociui nustatyta
(22) Tvirtinamasis varztas lygiagreciajai ir kampinei at-rama

(23) Kampine atrama
(24) Fiksuojamoji verzle kampui nustatyta
(25) Užkaito glyio atramos tvirtinamasis varžtas^a
(26) Užkaito gylio ribotuvas^a)

a) Pavaizduoti ar aprasytip priedaij tiekiamastandartinj komplekta nejeina.Visapapildoma iranga rasite musu papildomosirangosprogramoje.

Techninial duomenys

Obliai GHO 18V-LI
Gaminio numeris		3601 EA0 3..
Nominaloji jtampa V 18	==
Tušciosios eigos sūkiy skaičiusA)	min-1	14000
Drožlès storis mm 0–1,6
Užkaito gylis mm 0–8
Maks. peilio plotis mm 82
Svoris pagal „EPTA-Procedure 01:2014“B)	kg 2,3–3,4
Rekomenduojama aplinkos tem-peratūrā ikraunant	°C 0...+35
Rekomenduojama aplinkos tem-peratūrā veikiantC) ir sandeliuojant	°C -20...+50
Rekomenduojami akumuliatoriali	GBA 18V...
		ProCORE18V...
Rekomenduojami krovikliai GAL	18...
		GAX 18...
		GAL 36...

A) ismatuota, esant 20-25°C, su akumulatoriumi ProCORE18V 12.0Ah.
B) priklausomai nuo naudojamo akumulatoriaus
C) ribota galia, esant temperaturai < 0^

Informaciapietriuksmirvibracija

Triuksmo emisijos vertes nustatytos pagal EN 62841-2-14.

Pagal A skele ismatuotas elektrinio jrankio triuksmo lygis tipini atveju siekia: garso slegio lygis 85 dB(A); garso galios lygis 96 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji verta ah (trju krypciuy atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-14 an < 2,5m / s^2 K = 1,5m / s^2

Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metoda, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triuksmo emisijai i anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Taciau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizurimas, vibracijos lygis ir triuksmo emisijos verte gali kisti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj jvertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsiizvelgi ir laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudo jamas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.

Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.

Montavinas

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keiicient jranki ir t. t.), o taip pat elektrinj jrankj transportuoanjir sandeliuoanj, butina is je isimi akumulatoriaiu. Priesingu atveju galite susizeisti, netycia nuspaude jjungimoisjungimo jungiklj.

Akumulatoriaus jkrovimas (zr. A pav.)

Naudokite tik techniniu duomeny skyriuhe nurodytus kroviklius. Tik sie krovikliai yra priderinti prie Jusy elektriniame prietaise naudojamlo LICIO jony akumulatoriaus.

Nuoroda: akumulatorius pristatomas iš dialies jkrautas. Kad akumulatorius veiktu visa galia, pries pirmaji naudiojima akumulatoriuy kroviklyje visiskai jkraukite.

Liciou jony akumulatoriiy galima jkrauti bet kada, eksploatavimo trukmè del to nesutrumpéja. Krovimo proceso nutraukimas akumulatoriui nekenia.

Celiu apsaugosystema,Electronic Cell Protection (ECP) saugo licio jony akumulatoriuyuo visikskosikrovos.Kai akumulatorius issikrauna,apsauginis isjungiklis isjungia elektrinjranki,ir darbo jrankis nebesisuka.

Jeigu elektrinis jrankis issijungé automatiskai, neban-dykite vél spausti jjungimo-iszungimo jungiklio. Taip galite sugadinti licio jony akumulatoriiy.

Noredami isimi t akumulatori (7),paspauskite atblokavimo klavisq (8) ir isikte akumulatori i elektrinio jrankio traukdami jj zemyn.Traukdami nenaudokite jegos.

Obliaus peilio keitimui reikalingas sesiabriaunis raktas (12) yra jdtetas elektrinio jrankio viduje ir jj reikia visada ten laikyti (zr. A pav.).

Laikykites pateiktu salinimo nurodymu.

Akumulatoriaus jkrovos bukles indicatorius

Zali akumulatoriaus jkrovos buklès indicatoriali rodo akumuliatoriaus jkrovos bukle. Del saugumo, jkrovos bukle galima paziureti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad buty parodya jkrovos bukle, paspaskite jkrovos bukles mygtuka carba .ai galima ir tada, kai akumulatorius yra isimtas.

Jei paspaudus mygtuk naesviecia nei vienas sviesadiodis indikatorius, vadinasi akumulatorius yra pazeistas ir jj reikia pakeisti.

Akumuliatoriaus tips GBA 18V...

LEDs Talpa

Sviecia nuolat 3 × zalias 60-100%

Sviecia nuolat 2× zalias 30 - 60%

Sviecia nuolat 1× 空 zalias 5-30%

Mirksi 1× zalias0-5%

Akumulatoriaus tipas ProCORE18V...

LEDs Talpa

Sviecia nuolat 5 × zalias 80-100%

Sviecia nuolat 4× zalias 60 - 80%

Sviecia nuolat 3× zalias 40 - 60%

Sviecia nuolat 2× zalias 20 - 40%

Sviecia nuolat 1× z alias 5-20%

Mirksi 1× 空 0-5%

Obliaus peiliu keitimas

Bukite atsargus keisdami obliaus peili. Neimkite obliaus peilio uz p jovimo briaunos. Astri p jovimo briauna gali suzeisti.

Naudokite tik originalius Bosch HM/TC obliaus peilius.

Obliaus peilai is kietlydinio (HM/TC) yra su 2 pjovimo briau-nomis ir juos galima apversti. Jei atsimpa abej a smenys, obliaus peilius (16) reikia pakeisti. HM/TC galasti draudziama.

Obliaus peilio ismontavimas (zr. B pav.)

Noredami apsukti arba pakeisti obliaus peilj (16), sukite peiio galvute (13), kol ji taps lygiagreti obliaus padui (10).

Atlaisvinkite 2 tvirtinamuosius varztus (15) seisiabriauniu raktu (12): pasukite apie 1-2 sukius.
Jei reikia, atlaisvinkite prispaudziamajj elementa (14) lengvai stukteledami specialiu jrankiu, pvz., mediniu pleistu.
Medienos gabaleliu stumkite obliaus peilj (16) j sona, kol isstumsite i se pilio galvutes (13).

Obliaus peilio montavimas (zr. C pav.)

Keiciant ar apsukant peil kreipiamasis obliaus peilio griovelis visada uztikrina, kad butu vienodas nustatytas aukstis.

Jei reikia, isvalykite peilio lizda prispaudziamajame elemente (14) ir obliaus peilj (16).

Jstatydami oblius peilip patikrinkite, arjis nepriekaiistingai jvtirtintas prispaudziamojo elemento (14) kreipiamoyoje ir prigludes prie uzkakalinio oblius pado (10) sonines briaunos. Tada uzerkite 2 tvirtinamuosius varztus (15) sesiabriauniu raktu (12).

190 | Lietuvijk.

Nuoroda: pries pradedami dirbt patikrinkite, ar tvirtai jsukti tvirtinamieji varztai (15). Ranka pasukite peilio galvute (13) ir jsitikinkite, kad obliaus peiliai niekur nesiliecia.

Dulkiu, pjuvenu ir drozliu nusiurbimas

Medziagu, kuriu sudetye yra svino, kai kuriu rusiq medienos, mineralu ir metalu dulkés gali buti kenksmingos sveikatai. Dirbanciajam arba netoli esantiems asmenims nuo salycio su dulkémis arba ju jkvépus gali kilti alergénes reakcijos, taip pat jie gali susirgi kvépavimo taki ligomis. Kai kurios dulkés, pvz., azuolo ir buko, yra vžj sukeliancios, o ypač, kai mediena yra ap Dorota specialiomis medienos prieziuros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidziama ap Doroti tik specialistams.

• Jei yra galimbye, naudokite apdirbamai medziagai tinkanca dulkiy nusiurbimo jranga.
• Pasirupinkite geru darbo vietos védinimu.
• Rekomenduojama deveti kvépavimo taku apsaugine kauke su P2 klases filtru.

Laikykites jusu salyegaliojanci apdorojamoms medzia goms taikomu taisykli.

Saugokite, kad darbo vietoje nesusikauptu dulkiu. Dulkés lengvai užsidega.
Reguliaria valkyite drozli ismetimo anga (1).Noredami isvalyi uziskimsusia drozli ismetimo anga, naudokite speciaIjrankj,pvz., medienos gabalelj,suslegta orir kt.
Nekiskite ranki diozliu ismetimo anga. Besisukancios dalys gali suzialoti.

Kad uztkrintumete optimalu nusiurbima, visada naudokite iorine nusiurbimo jrangarba dulkiir drozliu surinkimo maielj.

Nusiurbimo zarna (17) sujunkite su dulkiu siurbliu (papildoma jranga). Apzvalga, kaip priungti prie ivairiu dulkiu siurbliu, rasite sios instrukcijos gale.

Dulkiyi siurblys turi buti pritaikytas apdirbamo ruosinio pju-venoms, drozlems ir dulkems nusiurbi.

Sveikata ypač pavojingoms, vžj sukeliancioms, sausoms dulkéms nusiurbti butina naudoti specialy dulki siurblj.

Integruotas dulkiu nusiurbimas (zr. D pav.)

Atlikdami mazesnes apimties darbus galite prijungti dulkiu arba drozli surinkimo maielj (papildoma jranga) (18). Nusurbimo maiselio atvamzdi jstatykite ant drozliu ismetimo angos (1). Kad dulkes buty optimalai nusiurbiamos, dulkiu ir drozliu surinkimo maielj (18) laiku isvalykite.

Pasirenkama drozliu ismetimo kryptis

Drozlij ismetimo krypties keitimo svirtele (4) galima nustatyti, kad drozlles buty ismetamos per desine arba kaire drozlij ismetimo anga (1). Drozlij ismetimo krypties keitimo svirtele (4) visada spauskite iki galines padéties, kol uzifiksuos. Pasirinkta drozlij ismetimo kryptj rodo ant drozlij ismetimo krypties keitimo svirtele (4) esanti rodykle.

Naudojimas

Paruosimas naudoti

Akumulatoriaus idejimas

Jkrautakumulatori (7)jstumkite j akumulatoriaus itvar taip, kadjis juntamai uzsifiksuotirnebutyissikiises.

Jungimas ir isjungimas

Isitikinkite, kad galite pasausti jungimo-ismjungimogungiklj nepaleisdami rankenos.

Noredami elektrinj jrankj jjungti, pirmiausia paspauskite jjungimo blokatori (5), o po to paSPAskite jjungimo-isjungimo jungikli (6) ir laiky kite jj paSPAusta.

Noredami elektrinj jrankj isjungti, atleiskite jjungimo-isjungimo jungiklj (6).

Nuoroda: del saugumo jjungimo-ijsungimo
jungiklio (6) uzfisuoi negalima, dirbant su jrankiujis visada
turi buti laikomas nuspautas.

Inercinis stabdys

Integruotas inercinis stabdys sutrumpina peilio veleno sukimişi is inerciños ijsungus elektrinj jrankj.

Drozlés storio nustatymas

Nustatymo ratuku (2) tolygai galima nustatyi 0-1,6 mm drozles storj, naudoantis drozles storio skele (3).

Darbo patarimai

Obliavimas

Nustatykite norimä drozlés storj ir pridékite elektrinio jrankio pado (10) priekine dalj prie ruosinio.

Elektrini jranki visuomet pirmiausia ijunkite ir tik po to priglauskite prie apdorojamo ruosinio. Jei jrankis jstringa ruosinyje, atsiranda atatrankos pavojus.

Elektrinj jrankj jjunkite ir stumkite jj tolygia pastuma per ap-dorojama pavirsiy.

Noredami, kad apodoratas pavirsius buty aukstos kokybes, jrankj stumkite tik nedidele pastuma ir per vidurj spauskite obliaus pada.

Noredami aporoti kietas medziagas, pvz., kietaja mediana, bei isnaudoti maksimalu peilio ploti, nustatykite tik maza drozlés storj ir, jei reikia,sumainkite obliavimo pastuma. Jei pastuma per didele, pablogeja pavirsiaus kokybe ir gali greitai ušikimi strožliu ismetimo anga.

Tik astrus obliavimo peilaiu uztkrina gera provimo nasumir tausoja elektrinj jrankj.

Briaun nusklembimas (zr. E pav.)

Naudojantis priekiniam obliaus pade esanciais V formos grioveliais, galima greitai ir lengvai nusklembti ruosinio briaunas. Naudokite atitinkama V formos grioveli priklausomai nuo nuosklembos plocio. Tuo tikslu pridekite obliaus V formos grioveli prie ruosinio briaunos ir stumkite jj per briauna.

Naudojas griovelis

Nera

mazas

vidutinis

didelis

Dydis a (mm)

0-2,5

1,5-4,0

2,0-4,5

3,0-5,5

Obliavimas su lygiarecija arba kampine atrama (zr. F-H pav.)

Pritvirtinkite lygiagciaj atramq (19) arba kampine atrama 23) prie elektrinio jrankio tvirtinamuoju varztu (22). Pri klausomai nuo atliekamo darbo prie elektrinio jrankio tvirtinamuoju varztu (25) primontuokite uzkaito glyio atrama 26).

Atlaisvinkite fiksuojamajverzle (21) ir nustatykite norimu uzkaito gylskale (20).Vel tvirtai uzerzkite fiksuojamajverzle (21).

Uzkaito gylio atrama (26) nustatykite norimauzkaito gylj. Kelis kartus atlikite obliavimo operacija, kol pasieksite norima uzkaito gylj. Stumkite obliu spausdami is sono.

Nuozulnu pjoyimas su kampine atrama

Pries pradedami pjauti ukaitiyir pavirsiu nuozulnas, kampo regulatoriumi (24) nustatykite norimau nuozulnos kampa.

Informacijos tarryba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. pañas: [e-mail]

Kitus technines prieziuros skyriaus adresus rasite cia:

Sijskite tik tokius akumulatorius, kuriy nepazeistas korpusas. Apkliuokite kontaktus ir supakuokite akumulatoriya taip, kadjis pakuoteje nejudety. Taip pat laikykites ir esam papildomy nacionalini taisykiu.

Salinimas

Elektrinia jrankiai, akumulatoriaia, papildoma jranga ir pakuotés turi buti ekologiskai utilizuojami.

Elektriniy jrankiy, akumulatoriiy bei bateriju nemeskite j buitiniy atlieky konteinerius!

Tik ES šalims:

Pagal Europos direktyvq 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos Perkinsimo naciónline teise aktus nebetinkami naudoti elektrinialj rankiai ir pagal 2006/66/EB paazeisti ir susidéveje akumuliatoriali/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingu budu.

Netinkamai pašalintos elektris ir elektroníne jrangos atliekos del galimyu pavojingu medziagu gali tureti Žalinga poveikjaplankai ir Žmoniu sveikatai.

Akumulatoriairbaterijos:

Licjo jnu:

prašome laikytis transportavimo skyriuju pateiktu nuorodu (žr. "Transportavimas", Puslapis 191).

HK

int

京

□

S 1
