KÄYTTÖOHJE GHO 14 4 VLI Professional BOSCH

Skyv høvelkniven (16) ut på siden på knivhodet (13) med en trebit. Sette på høvelkniven (se bilde C) Styrerillen til høvelkniven sikrer alltid konstant høydeinnstilling når høvelkniven skiftes eller snus. Ved behov rengjøres knivfestet i spennelementet (14) og høvelkniven (16). Ved montering av høvelkniven må du passe på at den sitter riktig i festesporet til spennelementet (14) og justeres nøyaktig etter sidekanten på den bakre høvelsålen (10). Stram deretter de to festeskruene (15) med unbrakonøkkelen (12). Merknad: Kontroller før bruk at festeskruene (15) sitter fast. Drei knivhodet (13) for hånd, og kontroller at høvelkniven ikke tar borti noe sted. Støv-/sponavsug Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)66 | Norsk trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Rengjør sponutkastet (1) regelmessig. Bruk egnet verktøy til rensing av et tilstoppet sponutkast, for eksempel et trestykke, trykkluft eller lignende. u Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler. For å sikre optimalt avsug må du alltid bruke et eksternt avsug eller støv-/sponpose. Eksternt avsug (se bilde D) En sugeslange (Ø 35 mm) (17) (tilbehør) kan festes på begge sider av sponutkastet. Koble sugeslangen (17) til en støvsuger (tilbehør). Du finner en oversikt over tilkobling til forskjellige støvsugere sist i denne veiledningen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Eget avsug (se bilde D) Til mindre arbeider kan du koble til en støv-/sponpose (tilbehør) (18). Fest stussen til støvposen i sponutkastet (1). Tøm støv/sponposen (18) i tide, slik at støvoppsamlingskapasiteten opprettholdes. Valgfritt sponutkast Med håndtaket (4) kan sponutkastet (1) flyttes fra høyre til venstre og omvendt. Trykk alltid håndtaket (4) helt til det stopper i endestillingen. Den valgte sponutkastretningen vises av en pil på håndtaket (4). Bruk Igangsetting Innsetting av batteriet Sett det oppladede batteriet (7) helt inn i batteriholderen til det merkes at det festes. Inn-/utkobling u Kontroller at du kan trykke på av/på-bryteren uten å slippe håndtaket. For å slå på elektroverktøyet aktiverer du innkoblingssperren(5) og trykker deretter på av/på- bryteren(6) og holder den inne. For å slå av elektroverktøyet slipper du av/på-bryteren(6). Merknad: Av sikkerhetsgrunner kan ikke av/på-bryteren(6) låses. Den må holdes inntrykt hele tiden under arbeidet. Utløpsbrems En integrert utløpsbrems forkorter tiden knivakselen fortsetter å rotere etter at elektroverktøyet er slått av. Stille inn spondybde Med dreieknappen (2) kan spondybden stilles inn trinnløst fra0–1,6mm ved hjelp av spondybdeskalaen (3). Informasjon om bruk Høvling Still inn ønsket spondybde, og sett den fremre delen av høvelsålen (10) til elektroverktøyet inntil emnet. u Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet. Slå på elektroverktøyet, og før det med jevnt trykk forover mot overflaten som skal bearbeides. For at resultatet skal bli pent må du føre verktøyet lett forover, og trykke midt på høvelsålen. Ved bearbeiding av harde materialer, for eksempel hardt treverk, og ved utnyttelse av den maksimale høvelbredden stiller du inn mindre spondybde og reduserer eventuelt høvelhastigheten. For rask høvling gir dårligere overflatekvalitet og kan føre til at sponutkastet tilstoppes. Bare skarpe høvelkniver gir god sponfjerning og skåner elektroverktøyet. Avfasing av kanter (se bilde E) V-sporene i den fremre høvelsålen gir mulighet til rask og avfasing av kanter på emner. Bruk det V-sporet som passer til ønsket bredde på skråkanten. Sett høvelen med V-sporet på emnekanten, og før den langs denne. Benyttet spor Mål a (mm) Ingen 0–2,5 Lite 1,5–4,0 middels 2,0–4,5 Stort 3,0–5,5 Høvling med parallell-/vinkelanlegg (se bilde F–H) Fest parallellanlegget (19) eller vinkelanlegget (23) på elektroverktøyet med festeskruen (22). Monter falsdybdestopperen (26), avhengig av arbeidsoppgaven, på elektroverktøyet med festeskruen (25). Løsne låsemutteren (21), og still inn ønsket falsbredde på skalaen (20). Stram låsemutteren (21) igjen. Still inn ønsket falsdybde med falsdybdestopperen (26). Gjenta høvlingen til ønsket falsdybde er nådd. Før høvelen med trykk på siden. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSuomi | 67 Skråhøvling med vinkelanlegg Ved skråhøvling av falser og flater stiller du inn nødvendig skråvinkel med vinkelinnstillingen (24). Service og vedlikehold Vedlikehold og rengjøring u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Transport De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Bare for land i EU: Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må elektroverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. (Oppladbare) batterier: Li-ion: Se informasjonen i avsnittet Transport (se „Transport“, Side67). Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)68 | Suomi Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSuomi | 69 vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Höylän turvallisuusohjeet u Laske työkalu kädestä vasta sen jälkeen kun terä on lakannut pyörimästä. Pyörivä terä voi koskettaa vahin- gossa alustan pintaa, jolloin saatat menettää laitteen hal- linnan. Tämä voi johtaa vakavaan tapaturmaan. u Kiinnitä työkappale työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pitäminen kä- dessä tai kehoa vasten ei takaa riittävää tukea ja voi joh- taa hallinnan menettämiseen. u Ohjaa sähkötyökalu vain moottorin käydessä työkap- paletta vasten. Muuten syntyy takaiskun vaara, jos käyt- tötarvike juuttuu työkappaleeseen. u Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta- vat loukkaantumisvaaran. u Älä höylää metalliosien, naulojen tai ruuvien päältä. Terä ja teräakseli saattavat vahingoittua ja aiheuttaa voi- makkaampaa tärinää. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- kaisu aiheuttaa aineellisia vahinkoja. u Käytä höylää aina niin, että sen pohja on tasaisesti työkappaletta vasten. Höylä saattaa muuten kallistua ja johtaa tapaturmiin. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saat- taa syttyä palamaan tai räjähtää. Järjestä tehokas il- manvaihto ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Älä avaa akkua. Oikosulkuvaara. u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen. Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oi- kosulkuvaara. u Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu tukevalla alustalla tehtävään puumateriaalien höyläämiseen (esimerkiksi palkit ja laudat). Se soveltuu myös reunojen viistämiseen ja huultamiseen. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Lastujen poistoputki (valinnaisesti oikealla/vasem- malla) (2) Lastuamissyvyyden asetusnuppi (eristetty kädensija) (3) Lastuamissyvyyden asteikko (4) Lastunpoistosuunnan valintavipu (5) Käynnistyskytkimen käynnistyssalpa (6) Käynnistyskytkin (7) Akku

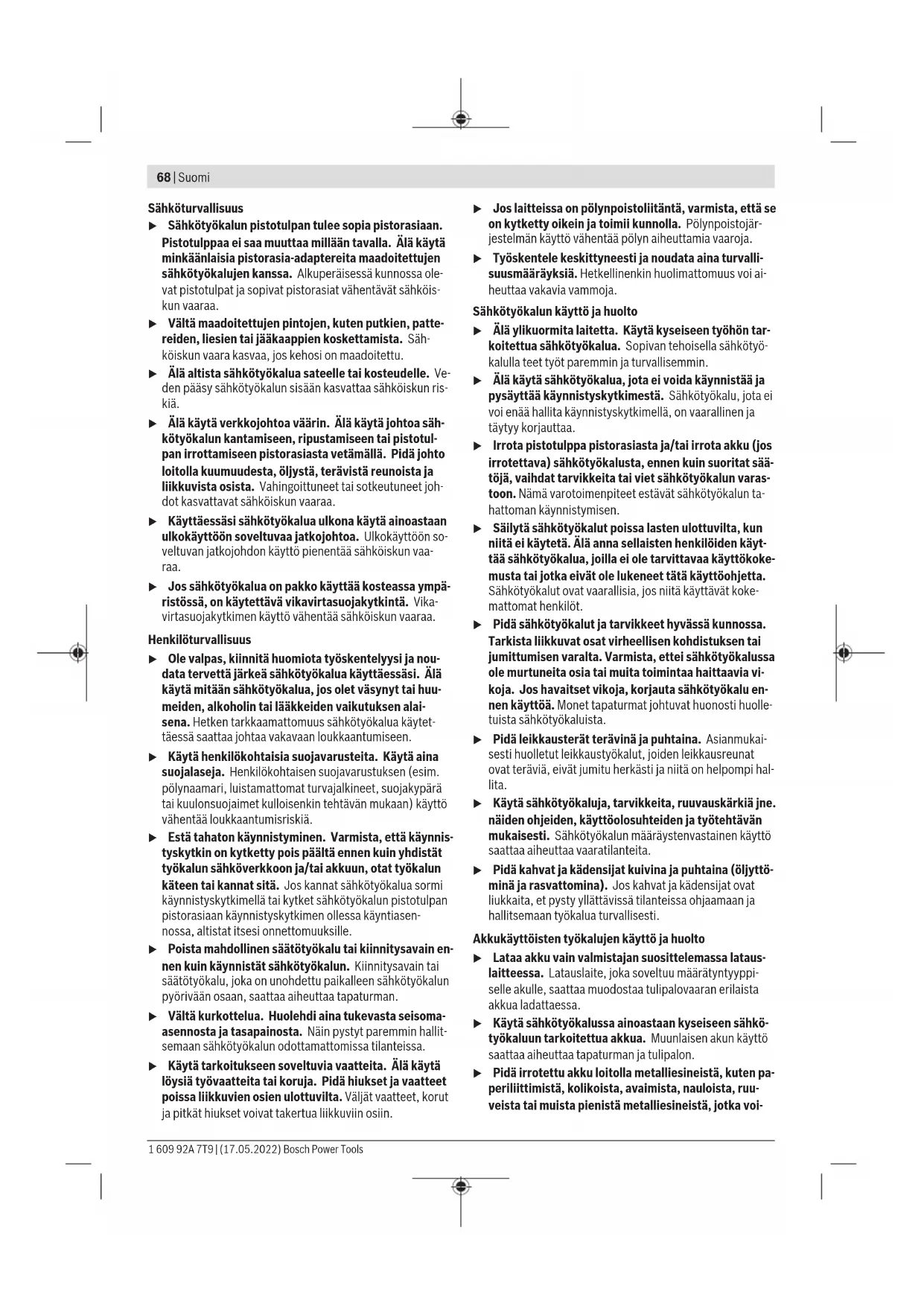

(8) Akun lukituksen vapautuspainike

(9) V-urat (10) Höylän pohja (11) Kahva (eristetty kahvapinta) (12) Kuusiokoloavain (13) Kutteri (14) Höylänterän kiinnitysosa Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)70 | Suomi (15) Höylänterän kiinnitysruuvi (16) HM/TC-höylänterä

(20) Huultoleveyden asteikko

(21) Huultoleveyden säädön lukitusmutteri

(22) Suuntais-/kulmaohjaimen kiinnitysruuvi

(24) Kulmaohjaimen lukitusmutteri

(25) Huultosyvyyden rajoittimen kiinnitysruuvi

(26) Huultosyvyyden rajoitin

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Höylä GHO 18V-LI Tuotenumero 3 601 EA0 3.. Nimellinen jännite V 18 Tyhjäkäyntikierrosluku

Lastuamissyvyys mm 0–1,6 Huultosyvyys mm 0–8 Suurin höyläysleveys mm 82 Paino EPTA-Proce- dure01:2014 -ohjeiden mu- kaan

kg 2,3–3,4 Suositeltu ympäristön lämpötila latauksen yhteydessä °C 0…+35 Sallittu ympäristön lämpötila käytössä

ja säilytyksessä °C −20…+50 Suositellut akut GBA 18V… ProCORE18V… Suositellut latauslaitteet GAL 18… GAX 18… GAL 36…

mitattu 20−25°C:n lämpötilassa akunProCORE18V 12.0Ah kanssa. B) riippuen käytetystä akusta C) rajoitettu teho, kun lämpötila on <0 °C Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN62841-2-14 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 85dB(A); äänentehotaso 96dB(A). Epävarmuus K = 3dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardinEN62841-2-14 mu- kaan

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. Akun lataaminen (katsokuvaA) u Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet soveltuvat sähkötyökalus- sasi käytettävälle litiumioniakulle. Huomautus: akku toimitetaan osittain ladattuna. Akun täy- den tehon varmistamiseksi akku tulee ladata latauslaitteessa täyteen ennen ensikäyttöä. Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu "Electronic Cell Protection (ECP)" (elektronisella kennojen suojauksella) syväpurkautumisen estämiseksi. Kun akku on lähes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. u Älä paina enää käynnistyskytkintä sähkötyökalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua. Kun haluat irrottaa akun (7) sähkötyökalusta, paina lukituk- sen avauspainiketta (8) ja vedä akku alakautta pois. Älä ir- rota akkua väkisin. Höylänterän vaihdossa tarvittava kuusiokoloavain (12) on sähkötyökalun sisällä ja sitä kannattaa pitää siinä aina (katso kuva A). Huomioi hävitysohjeet. Akun lataustilan näyttö Akun lataustilan näytön vihreät LED-valot ilmoittavat akun la- taustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsSuomi | 71 Kun haluat nähdä lataustilan, paina lataustilan näytön paini- ketta tai . Tämä on mahdollista myös akun ollessa irro- tettuna. Jos lataustilan näytön painikkeen painaminen ei sytytä yh- tään LED-valoa, akku on viallinen ja täytyy vaihtaa. Akkutyyppi GBA 18V... LED-valot Kapasiteetti 3vihreää valoa palaa jatkuvasti 60−100% 2vihreää valoa palaa jatkuvasti 30−60% 1vihreä valo palaa jatkuvasti 5−30% 1vihreä valo vilkkuu 0−5% Akkutyyppi ProCORE18V... LED-valot Kapasiteetti 5vihreä valoa palaa jatkuvasti 80−100 % 4vihreä valoa palaa jatkuvasti 60−80 % 3vihreää valoa palaa jatkuvasti 40−60 % 2vihreää valoa palaa jatkuvasti 20−40 % 1vihreä valo palaa jatkuvasti 5−20 % 1vihreä valo vilkkuu 0−5 % Höylänterän vaihtaminen u Vaihda höylän terä varovasti. Älä koske höylän terä- särmiin. Terävät teräsärmät voivat aiheuttaa tapaturmia. Käytä vain alkuperäisiä Bosch-HM/TC-höylänteriä. Karbidihöylänterässä (HM/TC) on 2leikkuuterää ja sen voi kääntää. Jos molemmat teräsärmät ovat tylsiä, höylänterä (16) täytyy vaihtaa. HM/TC-terää ei saa teroittaa. Höylänterän irrotus (katso kuva B) Kun haluat kääntää tai vaihtaa höylänterän (16), pyöritä kut- teria (13), kunnes terä on rinnakkain höylän pohjan (10) kanssa.

Löysää 2 kiinnitysruuvia (15) kuusiokoloavaimella (12) n. 1−2kierroksen verran.

Mikäli tarpeen, irrota kiinnitysosa (14) kevyellä napau- tuksella sopivan työkalun avulla, esimerkiksi puukiilalla.

Työnnä höylänterä (16) sivukautta ulos kutterista (13) puupalan avulla. Höylänterän asentaminen (katso kuva C) Höylänterän ohjainura varmistaa, että korkeudensäätö pysyy vaihdon tai käännön yhteydessä aina samana. Mikäli tarpeen, puhdista terän kiinnitysosan (14) kiinnitys- kohta ja terä (16). Asenna höylänterä niin, että se on kunnolla paikallaan kiinni- tysosan (14) kiinnitysohjaimessa ja kohdistettu höylän poh- jan (10) takaosan sivureunan tasalle. Kiristä tämän jälkeen 2 kiinnitysruuvia (15) kuusiokoloavaimella (12). Huomautus: tarkista ennen höylän käyttöönottoa, että kiin- nitysruuvit (15) ovat kunnolla kiinni. Pyöritä kutteria (13) kädellä ja varmista, ettei terä hankaa mihinkään. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Puhdista lastujen poistoputki (1) säännöllisin väliajoin. Käytä lastujen tukkiman poistoputken puhdistamiseen sopi- vaa tarviketta, esimerkiksi puupalaa, paineilmaa tms. u Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta- vat loukkaantumisvaaran. Käytä optimaalisen pölynpoiston varmistamiseksi aina imu- ria tai pöly-/lastupussia. Pölynpoisto imurilla (katso kuva D) Kummankin puolen lastujen poistoputkeen voi kytkeä imulet- kun (Ø 35 mm) (17) (lisätarvike). Kytke imuletku (17) pölynimuriin (lisätarvike). Tämän käyt- töoppaan lopussa on erilaisten pölynimureiden liitäntäkat- saus. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Koneen oma pölynpoisto (katso kuva D) Pienemmissä töissä voit käyttää pöly-/lastupussia (lisätar- vike) (18). Kytke pölypussin istukka kunnolla kiinni lastujen poistoputkeen (1). Tyhjennä pöly-/lastupussi (18) ajoissa, jotta pölynpoisto pysyy optimaalisena. Valittava lastujen poistosuunta Säätövivun (4) avulla voit vaihtaa lastujen poistoputken (1) poistosuunnan oikealle tai vasemmalle. Paina säätövipua (4), kunnes se lukittuu ääriasentoon. Lastujen valitun poisto- suunnan näkee säätövivun (4) nuolesta. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)72 | Suomi Käyttö Käyttöönotto Akun asennus Asenna ladattu akku (7) akun kiinnityskohtaan niin, että se napsahtaa tuntuvasti ja tasaisesti paikalleen. Käynnistys ja pysäytys u Varmista, että voit painaa käynnistyskytkintä irrotta- matta otetta kädensijasta. Käynnistä sähkötyökalu painamalla ensin käynnistyssalpaa(5) ja tämän jälkeen käynnistyskytkintä(6) ja pidä käynnistyskytkintä pohjaan painettuna. Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen(6). Huomautus: turvallisuussyistä käynnistyskytkintä(6) ei voi lukita päälle, vaan sitä pitää painaa koko ajan sormilla. Pysäytysjarru Sisäänrakennettu pysäytysjarru lyhentää teräakselin jälki- käyntiaikaa, kun sammutat sähkötyökalun. Lastuamissyvyyden asetus Asetusnupilla (2) voit säätää portaattomasti lastuamissyvyyden0–1,6mm:stä lähtien lastuamissyvyyden asteikon (3) mukaan. Työskentelyohjeita Höyläys Säädä haluamasi lastuamissyvyys ja aseta höylän pohjan (10) etuosa työkappaleelle. u Ohjaa sähkötyökalu vain moottorin käydessä työkap- paletta vasten. Muuten syntyy takaiskun vaara, jos käyt- tötarvike juuttuu työkappaleeseen. Käynnistä sähkötyökalu ja höylää pintaa tasaisella vauhdilla. Laadukkaan työtuloksen varmistamiseksi höylää hitaasti ja paina pohjan keskiosaa alustaa vasten. Kun höyläät kovia materiaaleja (esim. kovaa puuta) tai käytät suurinta höyläysleveyttä, säädä vain pieni lastuamissyvyys ja tarvittaessa höylää hitaammin. Liian nopea höyläys huonontaa lopputulosta ja saattaa tukkia nopeasti lastujen poistoputken. Vain terävät terät varmistavat tehokkaan höyläyksen ja sääs- tävät sähkötyökalua. Reunojen viistäminen (katso kuva E) Höylän pohjan etuosassa olevat V-urat mahdollistavat työ- kappaleen reunan nopean ja helpon viistämisen. Käytä halu- tun viistämisleveyden mukaista V-uraa. Aseta höylän V-ura työkappaleen reunaan ja työnnä höylää reunaa pitkin. Käytettävä ura Mitta a (mm)

0–2,5 Pieni 1,5–4,0 Keskisuuri 2,0–4,5 Suuri 3,0–5,5 Suuntais-/kulmaohjaimen käyttö höyläyksessä (katso kuvat F–H) Asenna suuntaisohjain (19) tai kulmaohjain (23) kiinnitys- ruuvilla (22) sähkötyökaluun. Asenna käyttökohteen mu- kaan huullossyvyyden ohjain (26) kiinnitysruuvilla (25) säh- kötyökaluun. Löysää lukitusmutteri (21) ja säädä haluamasi huullosleveys asteikkoon (20). Kiristä lukitusmutteri (21). Säädä haluamasi huullossyvyys huullossyvyyden ohjaimella (26). Suorita höyläys toistuvasti, kunnes huullos on halutun syvyi- nen. Ohjaa höylää painamalla sitä sivulta alustaa vasten. Viistäminen kulmaohjainta käyttäen Säädä huullosten ja pintojen viistämisen yhteydessä tar- vittava viistekulma kulmasää- timellä (24). Hoito ja huolto Huolto ja puhdistus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsΕλληνικά | 73 Kuljetus Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki- määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä. Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik- kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristöystävälliseen uu- siokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja ta- lousjätteisiin! Koskee vain EU‑maita: Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattami- sen mukaan käyttökelvottomat sähkötyökalut sekä EU-direk- tiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäris- töystävälliseen kierrätykseen. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu73).

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Höylä Tuotenumero
