KASUTUSJUHEND GHO 14 4 VLI Professional BOSCH

Izvucite komadom drveta nož blanje (16) bočno iz glave noža (13). Montaža noža blanje (vidjeti slikuC) Pomoću utora za vođenje noža blanje se pri zamjeni odnosno okretanju uvijek jamči ravnomjerno podešavanje po visini. Ako je potrebno, očistite dosjed noža u steznom elementu (14) i nož blanje (16). Kod ugradnje noža blanje pazite da on besprijekorno sjedi u steznoj vodilici steznog elementa (14) i da je izravnat u ravnini s bočnim rubom stražnjeg podnožja blanje (10). Zatim zategnite dva vijka za pričvršćivanje (15) šesterokutnim ključem (12). Napomena: Prije puštanja u rad provjerite čvrst dosjed vijaka za pričvršćivanje (15). Glavu noža (13) okrenite rukom i uvjerite se da nož blanje nigdje ne struže. Usisavanje prašine/strugotina Prašina od materijala kao što su premazi sa sadržajem olova, neke vrste drva, mineralnih materijala i metala, može biti štetna za zdravlje. Dodirivanje ili udisanje prašine može uzrokovati alergijske reakcije i/ili bolesti dišnih puteva korisnika električnog alata ili osoba koje se nalaze u blizini. Određena vrsta prašine, kao što je npr. prašina od hrastovine ili bukve, smatra se kancerogenom, posebno u kombinaciji s dodatnim tvarima za obradu drva (kromat, zaštitna sredstva za drvo). Materijal, koji sadrži azbest, smiju obrađivati samo stručne osobe. – Po mogućnosti koristite uređaj za usisavanje prašine prikladan za materijal. – Pobrinite se za dobro prozračivanje radnoga mjesta. – Preporučuje se nošenje zaštitne maske s klasom filtra P2. Poštujte važeće propise u vašoj zemlji za materijale koje ćete obrađivati. u Izbjegavajte nakupljanje prašine na radnom mjestu. Prašina se može lako zapaliti. Redovito očistite izbacivač strugotine (1). Za čišćenje začepljenog izbacivača strugotine koristite prikladan alat, npr. komad drveta, komprimirani zrak itd. u Ne posežite rukama u izbacivač strugotine. Mogli biste se ozlijediti na rotirajućim dijelovima. Za osiguranje optimalnog usisavanja uvijek koristite napravu za vanjsko usisavanje ili vrećicu za prašinu/strugotinu. Vanjsko usisavanje (vidjeti sliku D) Usisno crijevo (Ø 35 mm) (17) (pribor) možete nataknuti na izbacivač strugotine s obje strane. Spojite usisno crijevo (17) s usisavačem (pribor). Pregled za priključivanje na različite usisavače pronaći ćete na kraju ove upute. Usisavač mora biti prikladan za obrađivani materijal. Kod usisavanja suhe prašine ili prašine koja je posebno opasna za zdravlje i kancerogena, treba koristiti specijalni usisavač. Vlastito usisavanje (vidjeti sliku D) Kod manjih radova možete koristiti vrećicu za prašinu/ strugotinu (pribor) (18). Čvrsto utaknite nastavak vrećice za prašinu u izbacivač strugotine (1). Pravodobno ispraznite vrećicu za prašinu/strugotinu (18) kako bi usisavanje prašine bilo optimalno. Izbacivanje strugotine po izboru Ručicom za promjenu (4) možete premjestiti izbacivač strugotine (1) na desnu ili lijevu stranu. Uvijek pritisnite ručicu za promjenu (4) da se uglavi u krajnji položaj. Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)172 | Hrvatski Odabrani smjer izbacivanja strugotine prikazuje simbol strelice na ručki za promjenu (4). Rad Puštanje u rad Umetanje aku-baterije Umetnite napunjenu aku-bateriju (7) u prihvat aku-baterije sve dok se osjetno ne uglavi i dok ne bude u ravnini s prihvatom. Uključivanje/isključivanje u Provjerite možete li pritisnuti prekidač za uključivanje/isključivanje bez otpuštanja ručke. Za puštanje električnog alata u rad pritisnite najprije blokadu uključivanja(5) i zatim pritisnite prekidač za uključivanje/isključivanje(6) i držite pritisnut. Za isključivanje električnog alata otpustite prekidač za uključivanje/isključivanje(6). Napomena: Iz sigurnosnih razloga ne može se blokirati prekidač za uključivanje/isključivanje(6), nego tijekom rada mora stalno ostati pritisnut. Inercijska kočnica Ugrađena inercijska kočnica skraćuje zaustavno vrijeme vratila noža nakon isključivanja električnog alata. Namještanje dubine skidanja strugotina Okretnim gumbom (2) možete namjestiti dubinu skidanja strugotina od0–1,6mm pomoću skale dubine skidanja strugotina (3). Upute za rad Postupak blanjanja Namjestite željenu dubinu skidanja strugotina i stavite električni alat s prednjim dijelom podnožja blanje (10) na izradak. u Električni alat približavajte izratku samo u uključenom stanju. Inače postoji opasnost od povratnog udarca ako bi se radni alat zaglavio u izratku. Uključite električni alat i pomičite ga jednoličnim pomakom preko obrađivane površine. Za dobivanje visokokvalitetnih površina radite samo s manjim pomakom i vršite pritisak po sredini na podnožje blanje. Kod obrade tvrdih materijala, npr. tvrdog drva, kao i kod korištenja maksimalne širine blanjanja, namjestite samo manju dubinu skidanja strugotina i po potrebi smanjite pomak blanje. Preveliki pomak smanjuje kvalitetu površine i može dovesti do brzog začepljenja izbacivača strugotine. Samo oštri noževi blanje daju dobar učinak rezanja i čuvaju električni alat. Skošenje rubova (vidjeti slikuE) V‑utori koji se nalaze u prednjem podnožju blanje omogućuju brzo i jednostavno skošenje rubova izratka. Koristite odgovarajući V‑utor ovisno o željenoj širini skošenja. U tu svrhu blanju s V‑utorom stavite na rub izratka i pomičite je duž izratka. Korišteni utor Mjera a (mm) nema 0–2,5 mali 1,5–4,0 srednji 2,0–4,5 veliki 3,0–5,5 Blanjanje s paralelnim/kutnim graničnikom (vidjeti slike F–H) Montirajte paralelni graničnik (19) odn. kutni graničnik (23) s vijkom za pričvršćivanje (22) na električni alat. Ovisno o uporabi, montirajte graničnik dubine žlijeba (26) s vijkom za pričvršćivanje (25) na električni alat. Otpustite maticu za fiksiranje (21) i namjestite željenu širinu žlijeba na skali (20). Ponovno pritegnite maticu za fiksiranje (21). Namjestite željenu dubinu žlijeba pomoću graničnika dubine žlijeba (26) na odgovarajući način. Provedite postupak blanjanja više puta sve dok se ne postigne željena dubina žlijeba. Blanju vodite s bočnim pritiskom nalijeganja. Skošenje s kutnim graničnikom Kod skošenja žljebova i površina namjestite potreban kut skošenja (24). Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu (npr. održavanje, zamjena alata, itd.), kao i kod njegovog transporta i spremanja, aku-bateriju treba izvaditi iz električnog alata. Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od ozljeda. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsEesti | 173 Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Transport Preporučene litij-ionske aku-baterije podliježu zakonu o transportu opasnih tvari. Korisnik bez ikakvih preduvjeta može transportirati aku-baterije cestovnim transportom. Ako transport obavlja treća strana (npr. transport zrakoplovom ili špedicija), treba se pridržavati posebnih zahtjeva za ambalažu i označavanje. Kod pripreme ovakvih pošiljki za transport prethodno se treba savjetovati sa stručnjakom za transport opasnih tvari. Aku-bateriju šaljite nekim transportnim sredstvom samo ako je njezino kućište neoštećeno. Oblijepite otvorene kontakte i zapakirajte aku-bateriju tako da se ne može pomicati u ambalaži. Pridržavajte se i eventualnih dodatnih nacionalnih propisa. Zbrinjavanje Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električni alat i aku-baterije/baterije ne bacajte u kućni otpad! Samo za zemljeEU: U skladu s europskom Direktivom 2012/19/EU o električnim i elektroničkim starim uređajima i njihovom provedbom u nacionalno pravo neupotrebljivi električni alati i u skladu s europskom Direktivom 2006/66/EZ neispravne ili istrošene aku-baterije/baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. U slučaju nepravilnog zbrinjavanja električni i elektronički stari uređaji mogu imati štetne učinke na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari. Aku-baterije/baterije: Litij-ionske: Pridržavajte se uputa u poglavlju Transport (vidi „Transport“, Stranica173). Eesti Ohutusnõuded Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)174 | Eesti rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Akutööriistade hoolikas käsitsemine ja kasutamine u Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. u Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. u Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. u Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. u Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. u Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse. u Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsEesti | 175 laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. u Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad. Ohutusnõuded höövlite kasutamisel u Enne tööriista mahapanekut laske lõiketeral seiskuda. Pöörlev lõiketera võib pinda kinni jääda, mille tagajärjeks võib olla kontrolli kaotus tööriista üle ja tõsised vigastused. u Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid vahendeid. Kui hoiate toorikut käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle. u Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. u Ärge viige oma käsi laastude väljaviskeavasse. Pöörlevad osad võivad tekitada vigastusi. u Hööveldades vältige kokkupuudet metallesemete, naelte ja kruvidega. Tera ja teravõll võivad kahjustuda ja suurendada vibratsiooni. u Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. u Hoidke höövlit töötamise ajal alati nii, et höövlitald on ühetasaselt tooriku peal. Vastasel korral võib höövel kaldu vajuda, pinda kinni kiilduda ja vigastusi tekitada. u Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Õhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. u Ärge avage akut. Esineb lühise oht. u Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. u Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht. u Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Seade on ette nähtud puitmaterjalide, näiteks prusside ja laudade hööveldamiseks, kusjuures seadme alustald peab kindlalt toetuma töödeldavale materjalile. Seade sobib ka servade faasimiseks ja valtside lõikamiseks. Kujutatud komponendid Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Laastude väljapaiskaja (valikuliselt paremal/vasakul pool) (2) Pöördnupp laastusügavuse seadmiseks (isoleeritud haardepind) (3) Laastusügavuse skaala (4) Laastude väljapaiskesuuna muutmise hoob (5) Sisse-/väljalüliti sisselülituslukustus (6) Sisse-/väljalüliti (7) Aku

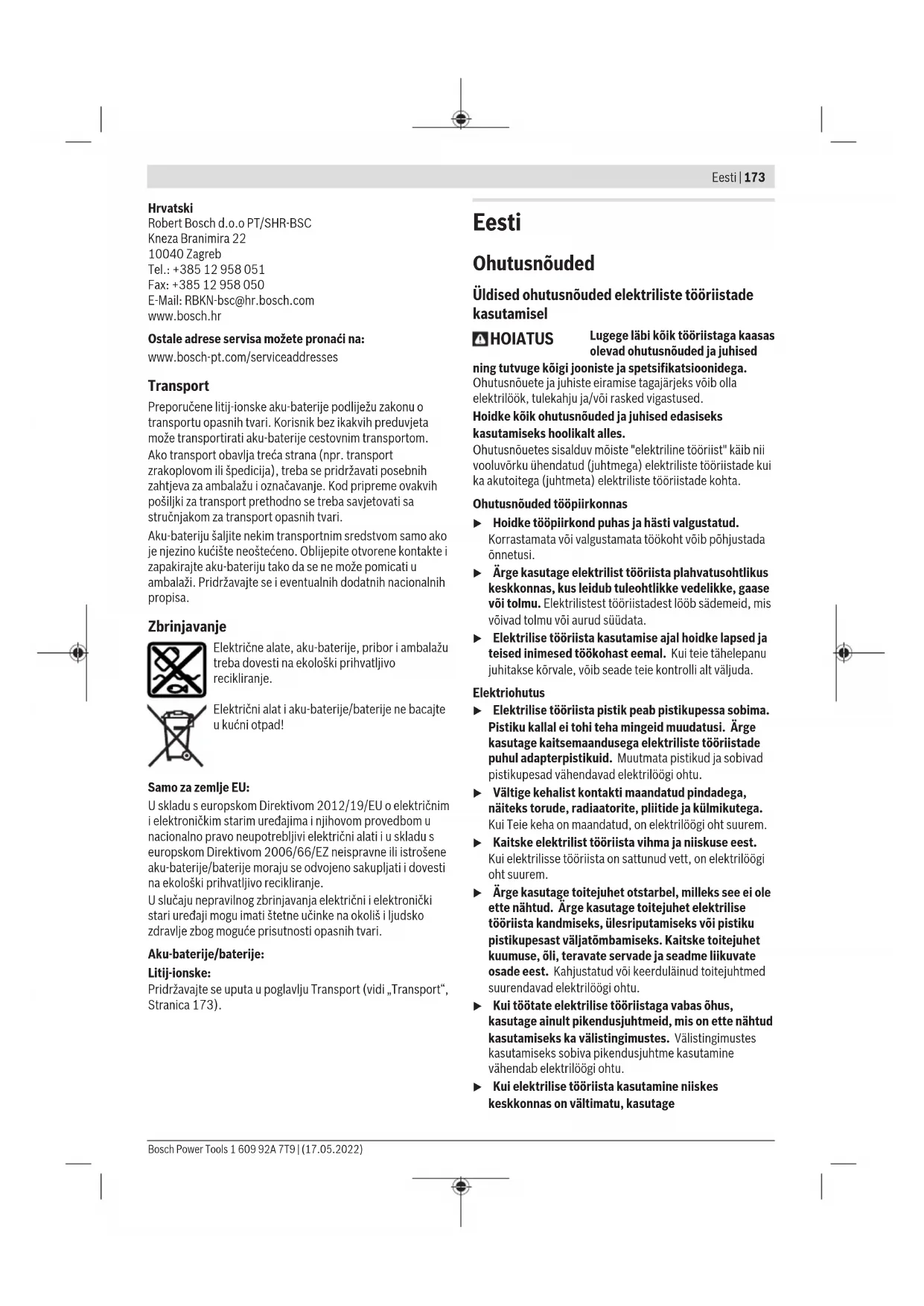

(9) V-sooned (10) Höövlitald (11) Käepide (isoleeritud haardepind) (12) Sisekuuskantvõti (13) Noapea (14) Höövlitera kinnituselement (15) Höövlitera kinnituskruvi (16) HM/TC-höövlitera

(20) Valtsi laiuse skaala

(21) Valtsi laiuse seade fikseerimismutter

(24) Nurgaregulaatori fikseerimiskruvi

Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)176 | Eesti (25) Valtsi sügavuspiiriku kinnituskruvi

(26) Valtsi sügavuspiirik

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Höövlid GHO 18V-LI Tootenumber 3 601 EA0 3.. Nimipinge V 18 Tühikäigu-pöörlemiskiirus

Laastusügavus mm 0–1,6 Valtsi sügavus mm 0–8 Max höövelduslaius mm 82 Kaal EPTA-Procedure01:2014 järgi

kg 2,3–3,4 Soovitatav keskkonnatemperatuur laadimisel °C 0…+35 Lubatud keskkonnatemperatuur töötamisel

mõõdetud 20−25°C juures akugaProCORE18V 12.0Ah. B) sõltuvalt kasutatud akust C) piiratud võimsus temperatuuril <0°C Andmed müra/vibratsiooni kohta Mürapäästuväärtused, määratud vastavalt EN62841-2-14. Elektrilise tööriista ekvivalentne helirõhutase on tavaliselt: helirõhutase 85dB(A); helivõimsustase 96dB(A). Mõõtemääramatus K = 3dB. Kasutage kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a

(kolme suuna vektorsumma) ja mõõtemääramatus K vastavalt standardileEN62841-2-14

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldus u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Aku laadimine (vt jn A) u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks. Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täit mahtuvust, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes. Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam. u Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada. Aku (7) eemaldamiseks vajutage lukustuse vabastamisnuppu (8) ja tõmmake aku elektrilisest tööriistast allapoole välja. Ärge rakendage seejuures jõudu. Höövlitera vahetamiseks vajalik sisekuuskantvõti (12) on paigutatud elektrilise tööriista sisemusse ja seda tuleks alati seal hoida (vt jn A). Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Aku laetuse taseme näidik Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal. Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral. Kui laetuse taseme näidiku nupuvajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada. 1 609 92A 7T9 | (17.05.2022) Bosch Power ToolsEesti | 177 Aku tüüp GBA 18V... LEDid Mahtuvus pidev valgus 3× roheline 60−100% pidev valgus 2× roheline 30−60% pidev valgus 1× roheline 5−30% vilkuv valgus 1× roheline 0−5% Aku tüüp ProCORE18V... LEDid Mahtuvus pidev valgus 5× roheline 80−100 % pidev valgus 4× roheline 60−80 % pidev valgus 3× roheline 40−60 % pidev valgus 2× roheline 20−40 % pidev valgus 1× roheline 5−20 % vilkuv valgus 1× roheline 0−5 % Höövlitera vahetamine u Ettevaatust höövliterade vahetamisel. Ärge haarake lõiketerasid lõikeservadest. Teravad lõikeservad võivad teid vigastada. Kasutage ainult originaalseid Bosch-HM/TC höövliterasid. Kõvametallist (HM/TC) höövlitera on 2lõikeservaga ja seda saab ümber pöörata. Kui mõlemad lõikeservad on nürid, tuleb höövlitera (16) vahetada. HM/TC-höövlitera ei tohi teritada. Höövlitera eemaldamine (vt jn B) Höövlitera (16) pööramiseks või asendamiseks keerake lõiketerapead (13), kuni see on höövlitallaga (10) paralleelne.

Keerake 2 kinnituskruvi (15) sisekuuskantvõtmega (12) u 1−2pööret lahti.

Vajaduse korral päästke kinnituselement (14) kerge löögiga lahti, kasutades sobivat vahendit, nt puitkiilu.

Lükake höövlitera (16) puidutüki abil küljelt lõiketerapeast (13) välja. Höövlitera paigaldamine (vt jn C) Höövlitera juhtsoon tagab tera vahetamisel või ümberpööramisel alati ühesuguse kõrgusseade. Vajaduse korral puhastage lõiketera pesa kinnituselemendis (14) ja höövlitera (16). Jälgige höövlitera paigaldamisel, et see sobiks laitmatult kinnituselemendi (14) hoidejuhikusse ja oleks joondatud tagumise höövlitalla (10) külgservaga. Pingutage seejärel 2 kinnituskruvi (15) sisekuuskantvõtmega (12). Suunis: Veenduge enne kasutuselevõtmist, et kinnituskruvid (15) on korralikult kinni. Keerake lõiketerapead (13) käega ja veenduge, et höövlitera ei puutu millegi vastu. Tolmu/laastude eemaldusseade Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Puhastage laastude väljapaiskeava (1) korrapäraselt. Ummistunud väljapaiskeava puhastamiseks kasutage sobivat vahendit, näiteks puutükki, suruõhku jms. u Ärge viige oma käsi laastude väljaviskeavasse. Pöörlevad osad võivad tekitada vigastusi. Optimaalse imemise tagamiseks kasutage alati eraldi seadet või tolmu-/laastukotti. Tolmueemaldus eraldi seadmega (vt jn D) Laastude väljaviskeavasse saab mõlemale poole kinnitada imivooliku (Ø 35 mm) (17) (lisavarustus). Ühendage imivoolik (17) tolmuimejaga (lisavarustus). Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust. Tolmuimeja peab töödeldavale materjalile sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Integreeritud tolmueemaldus (vt jn D) Väiksemate tööde korral võite kasutada tolmu-/laastukotti (lisavarustus) (18). Kinnitage tolmukoti otsak tugevalt laastude väljaviskeavasse (1). Tühjendage tolmu-/laastukotti (18) õigeaegselt, et tolmukogumisvõime püsiks optimaalne. Valikuline laastude väljavise Seadehoovaga (4) saab laastude väljaviset (1) suunata paremale või vasakule. Suruge seadehoob (4) alati fikseeritud lõppasendisse. Valitud väljaviskesuunda näidatakse noolesümboliga seadehooval (4). Bosch Power Tools 1 609 92A 7T9 | (17.05.2022)178 | Eesti Töötamine Kasutuselevõtt Aku paigaldamine Asetage laetud aku(7) pidemesse, kuni aku tuntavalt fikseerub ja pidemest välja ei ulatu. Sisse-/väljalülitamine u Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti. Elektritööriista kasutuselevõtuks vajutage kõigepealt sisselülituslukustust(5) ja seejärel sisse-/väljalülitit(6) ning hoidke seda surutult. Elektritööriista väljalülitamiseks vabastage sisse-/ väljalüliti(6). Märkus. Ohutuse huvides ei saa sisse-/väljalülitit(6) lukustada, vaid see peab töötamise ajal olema kogu aeg alla vajutatud. Järelpöörlemispidur Integreeritud järelpöörlemispidur lühendab teravõlli järelpöörlemisaega pärast seadme väljalülitamist. Laastusügavuse seadmine Pöördnupuga (2) saab laastu sügavust 0–1,6mm laastu sügavuse skaala (3) abil sujuvalt seada. Töösuunised Hööveldamistoiming Seadke soovitud laastusügavus ja asetage elektriline tööriist höövlitalla (10) esiosaga töödeldavale detailile. u Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. Lülitage elektriline tööriist sisse ja juhtige seda ühtlase ettenihkega üle töödeldava pinna. Kõrge pinnakvaliteedi saavutamiseks töötage vaid mõõduka ettenihkega ja suruge höövlitalda keskmestatult. Kõvade materjalide, näiteks kõva puidu töötlemiseks, samuti maksimaalse höövelduslaiuse ärakasutamiseks seadke ainult väikseid laastusügavusi ja vähendage vajaduse korral ettenihet. Liigne ettenihe halvendab pinnakvaliteeti ja võib põhjustada laastu väljaviskeava kiire ummistumise. Ainult laitmatu kvaliteediga höövliterad tagavad hea lõikejõudluse ja säästavad elektrilist tööriista. Servade faasimine (vt jn E) Eesmises höövlitallas olevad V-sooned võimaldavad töödeldava detaili servi kiiresti ja lihtsalt faasida. Kasutage soovitud faasilaiusele vastavat V‑soont. Asetage selleks höövel V-soonega töödeldava detaili servale ja juhtige seda piki serva. Kasutatud soon Mõõt a (mm) puudub 0–2,5 väike 1,5–4,0 keskmine 2,0–4,5 suur 3,0–5,5 Hööveldamine paralleel-/nurkpiirikuga (vt jooniseid F–

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Höövlid Tootenumber
