GHO 14 4 VLI Professional - Slipemaskin BOSCH - Gratis bruksanvisning og manual

Produkttype	Høvel (pussemaskin)
Merke og modell	Bosch GHO 14 4 VLI Professional (GHO 18V-LI)
Nominell spenning	18 V
Tomgangshastighet	14 000 o/min
Høvlingsdybde	0 – 1,6 mm (kontinuerlig justering)
Notdybde	0 – 8 mm
Maks høvlingsbredde	82 mm
Vekt (iht. EPTA 01:2014)	2,3 – 3,4 kg (avhengig av batteri)
Batteritype	Lithium-Ion, GBA 18V... / ProCORE18V...
Anbefalte ladere	GAL 18..., GAX 18..., GAL 36...
Ladetemperatur	0 °C til +35 °C
Brukstemperatur	-20 °C til +50 °C
Lydnivå (lydtrykk)	85 dB(A); effekt 96 dB(A); usikkerhet K=3 dB
Vibrasjoner (totalverdi)	ah < 2,5 m/s²; usikkerhet K=1,5 m/s²
Momentstoppbremse	Ja
Sponutkast	Justerbar til høyre eller venstre
Hovedfunksjoner	Høvling, avfasing, notskjæring
Inkluderte tilbehør	Høveljern i hardmetall (HM/TC), unbrakonøkkel
Støvavsug	Avsugslange Ø 35 mm og støvpose (tilbehør)
Parallellanslag / vinkelanslag	Tilbehør tilgjengelig
Vedlikehold og rengjøring	Fjern batteriet før inngrep; rengjør jevnlig ventilasjonsåpninger og sponutkast
Garanti og reparasjonsevne	Bosch ettersalgsservice; reservedeler tilgjengelig via www.bosch-pt.com

Ofte stilte spørsmål - GHO 14 4 VLI Professional BOSCH

Hvordan bytte høveljern?

Løsne festeskruene (15) med unbrakonøkkelen (12), skyv jernet (16) ut av jernholderen (13) med et trestykke. Sett inn det nye jernet, pass på at det ligger godt i føringen til klemmeelementet (14) og flukter med kanten av baksålen. Stram skruene.

Hvordan justere høvlingsdybden?

Drei på rotasjonsknappen (2) for å justere høvlingsdybden kontinuerlig fra 0 til 1,6 mm. Skalaen (3) viser valgt verdi.

Hvilken type batteri skal brukes?

Bruk Lithium-Ion-batterier fra serien GBA 18V... eller ProCORE18V... fra Bosch. Lad dem med anbefalte ladere (GAL 18..., GAX 18..., GAL 36...).

Hvordan starte og stoppe verktøyet?

For å starte, aktiver innkoblingssperren (5) og trykk deretter på av/på-bryteren (6) og hold den inne. For å stoppe, slipp bryteren. Det er ikke mulig å låse bryteren.

Hvordan koble til en støvsuger?

Koble avsugslangen (Ø 35 mm) (17) til sponutkastet (1) fra begge mulige sider. Koble den andre enden til en støvsuger egnet for materialet som bearbeides.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk vernebriller og støvmaske. Ikke før hendene nær sponutkastet. Vent til verktøyet har stoppet helt før du legger det fra deg. Bruk verktøyet kun med spesifiserte batterier og utsett dem ikke for overdreven varme.

Hvordan avfase kanter?

Bruk V-sporene (9) på frontsålen. Plasser ønsket spor over kanten på arbeidsstykket og beveg høvelen langs kanten. Avfasingsbredden avhenger av sporet som brukes.

Hvordan montere parallellanslag eller vinkelanslag?

Fest parallellanslaget (19) eller vinkelanslaget (23) med festeskruen (22). For not, monter notdybdeanslaget (26). Still inn ønsket bredde og dybde.

Hva gjør jeg ved opphopning av spon i utkasteren?

Rengjør jevnlig sponutkastet (1) med et trestykke eller trykkluft. Stikk aldri hånden inni. Bruk støvsuger eller støvpose for optimalt avsug.

Hvordan vedlikeholde verktøyet?

Fjern alltid batteriet før vedlikehold. Rengjør ventilasjonsåpninger og sponutkast. For reparasjoner, kontakt Bosch kundeservice eller en kvalifisert reparatør som bruker originale reservedeler.

BRUKSANVISNING GHO 14 4 VLI Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

El-varktojet er beregnet til at hovle traematerialer som f.eks. bjaelker og braedder med fast underlag. Det er ogsa egnet til affasning af kanter og til falsning.

Stovsugeren skal vare egnet til det materiale, som skal op-suges.

Vedligeholdelse og service

Vedligeholdelse og rengoring

Kundeservice og anvendelsesrådgivning

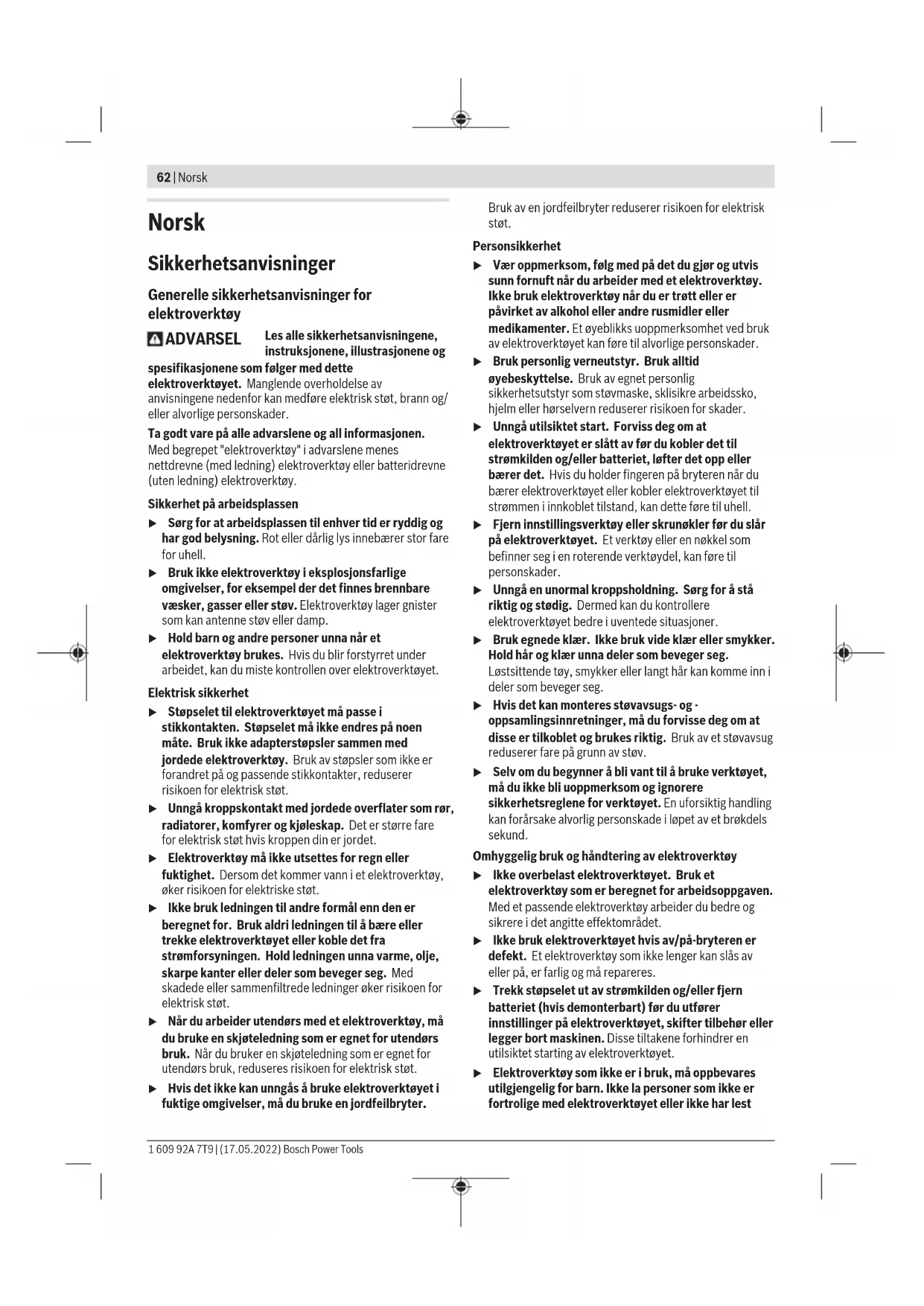

Les alle sikkerhetsanvisingene, instruksjonene, ilustrasjonene og

spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk støt,brann og/ eller alvorlige personskader.

Ta godt vare pa alle advarslene og all informasjonen.

Med begrepet "elektroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy ell batteridrevne (uten ledning) elektroverktoy.

Sikkerhet på arbeidsplassen

Sorg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ell darlig lys innebaerer stor fare for uhell.
Bruk ici elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoylager gnister som kan antennestovller damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

• Stopselet til elektroverktøyet ma passer i stikkontakten. Stopselet ma ikke endres på=noen mæte. Bruk ikke adapterstopsler sammen med jordede elektroverktøy. Bruk av stopsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
  Unngkroppskontakt med jordee overflater som r, radiatorer, komfyer og kjoleskap.Det er stare fare for elektrisk stot hvis kroppen din er jordet.
  Elektroverktoy mA违法犯罪 for regn oer fuktighe. Dersom detkommen vanni et elektroverktoy, oker risikoen for elektriske stot.
• Ikke bruk ledingen til andre formål enn den er beregnet for. Bruk aldri ledingen til Å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledingen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede ellerammenfiltrede ledninger øker risikoen for elektrisk støt.
  Nár du arbeider utendørs med et elektroverktóy, ma du bruke en skjeteledning som er egnet for utendørs bruk. Nár du bruker en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk stót.
  Hvis det/DDke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter.

Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er tratt erer pavirket av alkohol eller andre rusmidler erer medikamenter. Et oyebliks uoppmerksomhet ved bruk av elektroverktyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm erler horselvern reduserer risikoen for skader.
Unnga utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strmkillen og/eller batteriet, lfter det opp ell er baler det. Hvis du holder fingeren pa bryteren nar du baler elektroverktoyet ell kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fere til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erlen nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unnga en unormal kroppsholding. Sorg for a stå riktig og stødig. Dermed kan du kontrollere elektronverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikkebru kvide klær erler smykker. Hold har og klær unna defer som beveger seg. Løsttendené toy, smykker ellr langt har kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og -oppasmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begyinner a blivant til a bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektronverktøyet. Bruk et elektronverktøy som er beregnet for arbeidsoppgaven. Med et passende elektronverktøy arbeider du bedre og sikrere i det angitte effektomradet.
- Ikke bruk elektroverktøyet hvis av/pa-bryteren er defekt. Et elektroverktøy som ikke longer kan slas av eller pa, er farlig og ma repareres.
Trekk stopselet ut av strmksen og/eller fjern batteriet (hvis demonterbart) f#r du utforer innstlinger pa elektroverktoyet, skifter tilbehørller legger bort maskinen. Disse tiltakene forhindrer enutilsiktet starting av elektroverktoyet.
Elektroverktoy som.icke er i bruk, ma oppbevares utilgengelig for barn. Ikke la personer som icke er fortrolige med elektroverktoyet aller icke har lest

disse anvisingene bruke verktoyet. Elektroverktoy er farlige nár de brukes av uerfarne personer.

Vär nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Färe reparert elektroverktøyet for det brukes igjen hvis det er skadet. Därelig vedlikeholdte elektroverktøy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg seks sa ofte fast og er lettere a fore.
Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn de som er angitt, kan fore til farlige sitausjoner.
Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktoyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktoy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstar brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Bruk elektroverktoyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medfere personskader og brannfare.
Nar batteriet ici er i bruk, ma det holds unna andre metallgjenstander som binders, mynter, nkgler, spirek, skruer aller andreindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikkontaktene kan fere til forbrenninger erler brann.

Ved feil bruk kan detlekke vaeske ut av batteriet. Unngåkontakt med donne væsken. Skyll med vann hvis det oppstar kontakt med væsken. Hvis det kommer væske iøynene, ma du i tillegg oppseke lege. Batterivæske som renner ut, kan fore til irritasjoner på huden eller forbrenninger.
- Ikke bruk et batteri erller verktoy som er skadet eller modifisert. Ødelagte erller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan fore til brann, eksplosion erller fare for persorskade.
Ikke utsett et batteriet aller verktoy for apen ild eller for hye temperaturer. Ekponering for ild eller temperaturer over 130^ kan fore til eksplosjon..
Folg alle anvisingene for lading, og seksle lad batteriet.
eller verktoyet utenfor temperaturomraret som er
spesifisert i braksanvisingen. Feil lading ellr lading
ved temperaturer utenfor det spesifiserte
temperaturomraret, kan skade batteriet og oke
brannfaren.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale resededer. Slik opprettholdes verktoyets sikkerhet.
- Ikke utfor vedlikehold pa skadde batterier.
Vedlikehold av batterier skal alltid utfores av produsenten
eller godkjente forhandlere.

Sikkerhetsanvisninger for hovler

Vent til bladet har stoppet f# du setter verktoyet ned. Et eksponert blad som roterer kan sette seg fast i overflaten, noe som kan fore til at man mister kontrollen og blir alvorlig skadet.
Bruk klemmer aller andre hjelpemidler til a feste og stotte emnet pa et stabilt underlag. Hvis du holder emnet med handen aller holder det mot kroppen, kan du miste kontrollen.
Elektroverktoyet ma bare fores inn mot emnet iinnkoblet tilstand.Det er ellers fare for tilbakeslag hvisinnatsverktoyet henger seg opp i emnet.
Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler.
Hvle aldri over metallgjenstander, spiker ell skruer. Blad og bladaksel kan bli skadet, noe som kan fore til økt vibrasjon.
Bruk egnede detektorer for a finne skjulte strom-/ gass-/vannledninger, ell spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfere brann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Hull i en vannledning forarsaker materielle skader.
Under arbeidet ma du alltid holde hovelen sikat hovelsalen ligger flatt mot emnet. Ellers kan hovelen velte og forarsake persorskader.
Det kan slippe ut damp ved skader pa og ikke-forskiftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sorg for forsyning av friskluft, og opposk lege hvis du fär besvær. Dampene kan irritere andedrettsorganene.
Batteriet mä违法犯罪. Det er fare for kortslutng.
Batteriet kan bliskadet av spisse gjenstander som spikedre ell skrutrekkere ell grunn av ytre pavirkning. Resultat kan bil intern kortslutng, og det kan da komme royk fra batteriet, ell batteriet kan ta fyr, eksplodere ell bil overopphetet.
Batteriet mä bare brukes i Produkter fra produsenten. Kun sik beskytttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. ogsa mot langvarig sollys og ild, skitt, vann og faktighet. Det er fare for eksplosjon og kortslutning.

Hold elektroverktoyet godt fast med megge hendene under arbeidet, og pass pa at du star stedig. Elektroverktoyet fores sikrere med begge hender.

Produktbeskrivelse ogytelssesspesifikasjoner

Les sikkerhetsanvisingene og instruksene.

Se illustrasjonone i begynnelsen av bruksanvisningen.

Forskiftsmessig bruk

Elektroverktoyet er beregnet for hovling av treverk som for eksempel bjelker og bord med fast underlag. Det egner seg ogsa for skrasaging av kanter og for falsing.

Illustrertekomponenter

Nummereringen av de illustrrente componentene gelder for bildet av elektroverktoyet pa illustrrasjonssiden.

(1) Sponutkast (høyre/venstre etter valg)
(2) Dreieknapp for spondybddeinnstilling (isolert grepsflate)
(3) Skala for spondybdde
(4) Handtak for endring av sponutkastretning
(5) Innkoblingssperre for av/pa-bryter
(6) Av/pa-bryter
(7) Batteria
(8) Utløserknapp for batter¹⁾
(9)V-spor

(10) Høvelsåle
(11) Händtak (isolert grepsflate)
(12) Unbrakonekkel
(13) Knivhode
(14) Spennelment for hovelkniv
(15) Festeskrue for hovelkniv
(16) HM/TC-hovelkniva
(17) Sugeslange ( 35mm)^a)
(18) Stov-/sponposeda
(19) Parallellanlege
(20) Skala for falsbredde
(21) Låsemutter for innstilling av falsbredde
(22) Festeskrue for parallel-/vinkelanlegg
(23) Vinkelanlegg
(24) Lase mutter for vinkelinnstilling
(25) Festeskrue for falsdybdeanlegg
(26) Falsdybdeanlegg
a) Ilustriert eller beskrevet tilbehore ingar icke i standard leveransen.Det komplette tilbehoret finner du i vart tilbehorsprogram.

Tekniske data

Høvel GHO 18V-LI
Artikkelnummer	3 601 EA0 3..
Nominell spenning V 18	==
Tomgangsturtal(a)	o/min 14 000
Spondybde mm 0-1,6
Falsybde mm 0-8
Maks. høvelbredde mm 82
Vekt i samsvar med EPTA-Procedure 01:2014(b)	kg 2,3-3,4
Anbefalt omgivelsestemperatur ved lading	°C 0 ... +35
Tillatt omgivelsestemperatur under drift(c) og ved lagring	°C -20 ... +50
Anbefalte batterier GAL 18V...	ProCORE18V...
Anbefalte ladere GAL 18...	GAX 18...
	GAL 36...

A) malt ved 20-25°C med batteri ProCORE18V 12.0Ah.
B) Avhengig av batteriet
C) Begrenset ytelse ved temperatur under 0^

Stoy-/vibrasjonsinformasjon

Stoyemisjon malt i henhold til EN 62841-2-14.

Vanlig A-stynivarelektroverktoyet:lydtrykkniva 85dB(A);lydeffektniva96dB(A).UsikkerhetK=3dB.

Bruk hørselvern!

Vibrasjon totala, (vektorsum av tre retninger) og usikkerhet K fatsatt i henhold til EN 62841-2-14

a<2,5m/s²,K=1,5m/s².

Vibrasjonsnivæt og stoyemisjonen som er angitt i disse anvisingene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktøy. Verdiene egner seg ogsa til en forepig estimering av vibrasjonsnivæt og stoyutslippet.

Angitt vibrasjonsniva og stoyutslipp representer de hovedsakelige bruksomradene til elektroverktoyet. Men hviselektroverktoyet brakes til andre formal, med andre innsatsverktoy erutilstrekkelig vedlikehold, kan vibrasjonsnivaetog stoyutslippet avvike fra det som er angitt.Dette kan fore til en betydelig okning av vibrasjonsnivaetog stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsnivæt og stoyutslippet skal det ogsa tas hensyn til de tidene verktoyet er slatt av, ell er gär, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivæt og stoyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskytelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Montering

Ta alltid batteriet ut av elektroverktoyet for arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktyskiffe osv.) og for transport og oppbevaring.

Det er fare for skader hvis du trykker pa av/pa-bryteren ved en feitagelse.

Lade batteriet (se bilde A)

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merk: Batteriet er delvis ladet ved levering. For a sikre full effekt fra batteriet ma du lade det helt opp i laderen for første gangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet Å avbryte oppladingen.

Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Nár batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg/DDke longer.

Ilke fortsett a trykke pa av/pa-bryteren etter automatisk utkobling av elektroverktoyet. Batteriet kan ta skade.

For a ta ut batteriet (7) trykker du pa utløserknappen (8) og trekker batteriet ned og ut av elektroverktøyet. Ikke bruk makt.

Unbrakonokkelen (12) som brukes til skifte av hovelkniv befinner seg innate i elektroverktoyet og bør alltid oppbevares der (se bilde A).

Folg informasjonene om kassering.

Indikator for batteriladeniva

De gronne lysdiodene i batteriets ladeniväindikator viser batteriets ladeniva. Av sikkerhetsgrunner er det bare mulig à fá vist ladeniväet nár elektroverktøyet er stoppet.

Trykk pa knappen for indikatoren for batteriets ladeniva 念 aller for a se ladenivaet. Dette er mulig ogsa nar batteriet er tatt ut.

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladeniva er trykt inn, er batteriet defekt og ma skiftes ut.

Batterity GBA 18V...

Lysdioder Kapasitet

Kontinuerlig lys 3 × gront 60-100%

Kontuierlig lys 2× gront 30-60%

Kontuerlig lys 1 × gront 5-30%

Blinker 1 × gront 0-5%

Batterity ProCORE18V...

Lysdioder Kapasitet

Kontuierlig lys 5 × gront 80-100%

Kontuierlig lys 4× gront 60 - 80%

Kontinuerlig lys 3× gront 40-60%

Kontinuerlig lys 2× gront 20-40%

Kontuierlig lys 1× gront 5-20%

Blinker 1 × gront 0-5%

Skifte ut hovelknivene

Vær forsiktig ved bytte av høvelkniver. Ikke hold pa skjaerekantene pa høvelknivene. Du kan skade deg pa de skarpe skjaerekantene.

Bruk bare originale Bosch HM/TC-høvelkniver.

Hovelkniven av hardmetall (HM/TC) har to egger og kan snus. Hvis begge skjarekantene er slove, ma hovelkniven (16) skiftes ut. HM/TC-hovelkniven kan ikke etterslipes.

Ta av høvelkniven (se bilde B)

For a snu ell er skifte ut hovekniven (16) dreier du knivhodet (13) til det star parallett med den bevegelige hovelsalen (10).

Losne de to festeskruene (15) ca. 1-2 omdreininger med unbrakonokkelen (12).
Losne om ndvendig spennelementet (14) ved a slalett en gang med et egnet verktoy, for eksempel en trekile.
Skyv hovekniven (16) ut pa sideren pa knivhodet (13) med en trebit.

Sette pahovelkniven (se bilde C)

Styerillen til hovelkniven sikrer alltid konstant hoydeinnstilling nár hovelkniven skiftes aller snus.

Ved behov rengjores knivfestet i spennelementet (14) og hovelkniven (16).

Ved montering av hovelkniven ma du passe pa at den sitter riktig i festesporet til spennelementet (14) og justeres noyaktig etter sidekanten pa den bakre hovelsalen (10).

Stram deretter de to festeskruene (15) med unbrakonokkelen (12).

Merknad: Kontroller fbr suk at festeskruene (15) sitter fast. Drei knivchodet (13) for hand, og kontroller at hovekniven icke tar borti noe sted.

Stov-/sponavsug

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring erler innanding av stov kan utlose allergiske reaksjoner og/eller andedrettssykdommer hos brukeren ellr personer som befinner seg i naerheten.

Visse typ stov som eike-eller bokestdgelder som kreftfremkallende, spesieltikombinasjon med tilsetningsstoffer til trebearbeidelse (kromat,

66|Norsk

trebeskyttelsemsidler). Asbestholdig materiale maku kun bearbeides av fagfolk.

• Bruk helst et stovavsug som er egnet for dette materiaielet.
• Sorg for god ventilasjon av arbeidsplassen.
• Det anbefales à bruke en stovmaske med filterklasse P2.

Folg ditt lands gyldige forskritter for de materialene som skal bearbeides.

Unnga stov pa arbeidsplassen. Stov kan lett antennes.
Rengjør sponutkastet (1) regelmessig. Bruk egnet verktøy til rensing av et tilstoppet sponutkast, for eksempel et trestykke, trykkuft erller lignende.
lkke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler.

For a sikre optimalt avsug ma du alltid bruke et eksternt avsug erer stov-/sponpose.

Stovsugeren mä vare egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftremkallende.
eller tort stov ma du bruke en spezialstovsuger.

Eget avsug (se bilde D)

Til minde arbeider kan du koble til en stov-/sponpose (tilbehor) (18). Fest stussen til stovposen i sponutkastet (1). Tom stov/sponposen (18) i tide, sik at stovoppsamlingskapasiteten opprettholdes.

Valgfritt sponutkast

Med handtaket (4) kan sponutkastet (1) flyttes fra hýre til venstre og omvendt. Trykk alltid handtaket (4) helt til det stopper i endestillingen. Den valgte sponutkastretningen vises av en pil på handtaket (4).

Bruk

Igangsetting

Innsetting av batteriet

Sett det oppladede batteriet (7) helt inn i batteriholderen til det merkes at det festes.

Inn-/utkobling

Kontroller at du kan trykke av/pa-bryteren uten a slippe handtaket.

For a sla pa elektroverktoyet aktiverer du innkoblingsssperren (5) og trykker deretter pa av/pabryteren (6) og holder den innate.

For a sla av elektroverktoyet slipper du av/pa-bryteren (6).

Merknad: Av sikkerhetsgrunner kan/DDa-bryteren (6)

lases.Den ma holds inntrykt hele tiden under arbeidet.

Utlapsbrems

En integrett utlopsbres forkorter tiden knivakselen fortsetter a rotere etter at elektroverktoyet er slatt av.

Stille inn spondybde

Med dreieknappen (2) kan spondybden stilles inn trinnlost fra 0-1,6 mm ved hjelp av spondybdeskalaen (3).

Informasjon om bruk

Høvling

Still inn onsket spondybde, og sett den fremre delen av hovelsalen (10) til elektroverktoyet inntil emnet.

Elektroverktoyet mà bare fores inn mot emnet i

innkoblet tilstand. Det er ellers fare for tilbakeslag hvis
innsatsverktøyet henger seg opp i emnet.

Slā pá elektroverktóyet, og fār det med jevnt trykk forover mot overflaten som skal bearbeides.

For at resultatet skal bli pent ma du fore verktoyet lettuce forover, og trykkemidt pa hovelsalen.

Ved bearbeiding av harde materialer, for ekempel hardt treverk, og ved utnytellese av den maksimale hovelbredden stiller du inn minre spondybye og reduserer eventuelt hovelhastigheten.

For rask høvling gir dãrligere overflatekvalitet og kan føre til at sponutkastet tilstoppes.

Bare skarpe hovekniiver gir god sponfjerning og skanerektroverktoyet.

Avfasing av kanter (se bilde E)

V-sporene i den fremre hovelsalen gir mulighet til rask og avfasing av kanter pa emner. Bruk det V-sporet som passer til onsket bredde pa skrakanten. Sett hovelen med V-sporet pa emnekanten, og for den langs denen.

Benyttet spor Mäl a (mm)

Ingen 0-2,5

Lite 1,5-4,0

middels 2,0-4,5

Stort 3,0-5,5

Høvling med parallell-/vinkelanlegg (se bilde F-H)

Fest parallellanlegget (19) aller vinkelanlegget (23) pa elektroverktoyet med festeskruen (22).Monter falsdybdestopperen (26), avhengig av arbeidsoppgaven, pa elektroverktoyet med festeskruen (25).

Løsne lasemutteren (21), og still inn onsket falsbredde paskalaen (20). Stram lasemutteren (21) igjen.

Still inn onsnet falsdybe med falsdybdestopperen (26).

Gjenta hovlingen til onsket falsdybde er nadd. F or hovelen med trykk pa sider.

Skráhøvlng med vinkelanlegg

Ved skrahovling av falser og flater stiller du inn ndvendig skravinkel med vinkelinnstillingen (24).

Service og vedlikehold

Vedlikehold og rengjering

Ta alltid batteriet ut av elektroverktoyet for arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktyskifte osv.) og for transport og oppbevaring. Det er fare for skader hvis du trykker pa av/pa-bryteren ved en feiltagelse.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, fora kunne arbeide bra og sikkert.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og respedelene. Du finner ogsa sprengskisser og informasjon om resvedeler pa www.bosch-pt.com

De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan Transporteres pa veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom treadje personer (f.eks.: lufttransport eller spedisjon) ma det oppfylles speielle krav til emballasje og merking. Du ma konsultere en ekspert for farlig gods ved forberedelse av forsendselsen.

Send batterier kun hvis huset ici er skadet. Lim igien de apne kontaktene og pakk batteriet sik at det ici beveger seg i emballasjen. Ta ogsa hensyn til viderefrende nasjonale forskrifter.

Deponering

Elektroverktoy, batterier, tilbehør og emballasje ma leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier违法犯罪 vanlig soppel!

Bare for land i EU:

Ifolge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomfaringen av dette i nasjonalt lovverk ma elektroverktoy som ikke longer kan brukes, og ifolge det europeiske direktivet 2006/66/EC ma defekte eller brakte oppladbare batterier / engangsbattery, sortereres og gjenvinnes på en miljøvennlig mate.

Ikke-forskiftsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helsinkierPGA grunn av eventuelle farlige stoffer.
