Vrsta izdelka	Skobeljni stroj
Znamka in model	Bosch GHO 14 4 VLI Professional (GHO 18V-LI)
Nazivna napetost	18 V
Prosti tek	14 000 obr/min
Globina reza	0 – 1,6 mm (neprekinjeno nastavljanje)
Globina utora	0 – 8 mm
Maksimalna širina skobljanja	82 mm
Teža (po EPTA 01:2014)	2,3 – 3,4 kg (odvisno od akumulatorja)
Vrsta akumulatorja	Litij-ionski, GBA 18V... / ProCORE18V...
Priporočeni polnilniki	GAL 18..., GAX 18..., GAL 36...
Temperatura polnjenja	0 °C do +35 °C
Temperatura uporabe	-20 °C do +50 °C
Raven hrupa (zvočni tlak)	85 dB(A); moč 96 dB(A); negotovost K=3 dB
Vibracije (skupna vrednost)	ah < 2,5 m/s²; negotovost K=1,5 m/s²
Zavora za takojšnjo zaustavitev	Da
Odvod oblanic	Nastavljiv desno ali levo
Glavne funkcije	Skobljanje, posnemanje robov, izdelava utorov
Priloženi dodatki	Skobeljni nož iz karbidne trdine (HM/TC), inbus ključ za imbus vijake
Odsesovanje	Odsesovalna cev Ø 35 mm in vrečka za prah (dodatki)
Vzporedno/kotno vodilo	Dodatki na voljo
Vzdrževanje in čiščenje	Pred kakršnim koli posegom odstranite akumulator; redno čistite prezračevalne reže in odvod oblanic
Garancija in popravila	Bosch servis; nadomestni deli na voljo na www.bosch-pt.com

Pogosto zastavljena vprašanja - GHO 14 4 VLI Professional BOSCH

Kako zamenjati skobeljni nož?

S pomočjo imbus ključa (12) popustite pritrdilne vijake (15), s kosom lesa potisnite nož (16) iz nosilca noža (13). Vstavite nov nož, pri čemer pazite, da se dobro namesti v vodilo vpenjalnega elementa (14) in se poravna z robom zadnje plošče. Ponovno zategnite vijake.

Kako nastaviti globino reza?

Zavrtite vrtljivi gumb (2) za neprekinjeno nastavljanje globine reza od 0 do 1,6 mm. Graduirana lestvica (3) prikazuje izbrano vrednost.

Katero vrsto akumulatorja uporabiti?

Uporabite litij-ionske akumulatorje serije GBA 18V... ali ProCORE18V... proizvajalca Bosch. Polnite jih s priporočenimi polnilniki (GAL 18..., GAX 18..., GAL 36...).

Kako vklopiti in izklopiti orodje?

Za zagon aktivirajte zaporo vklopa (5), nato pritisnite stikalo za vklop/izklop (6) in ga držite pritisnjenega. Za zaustavitev spustite stikalo. Stikala ni mogoče zakleniti.

Kako priključiti sesalnik?

Odsesovalno cev (Ø 35 mm) (17) priključite na odvod oblanic (1) z obeh možnih strani. Drugi konec priključite na sesalnik, primeren za obdelovani material.

Kakšna so pomembna varnostna navodila?

Nosite zaščito za oči in masko proti prahu. Rok ne približujte odvodu oblanic. Počakajte, da se orodje popolnoma ustavi, preden ga odložite. Orodje uporabljajte le z določenimi akumulatorji in jih ne izpostavljajte prekomerni toploti.

Kako posneti robove?

Uporabite V-utor (9) na sprednji plošči. Želeni utor namestite na rob obdelovanca in premikajte skobeljni stroj vzdolž roba. Širina posnetka je odvisna od uporabljenega utora.

Kako namestiti vzporedno ali kotno vodilo?

Vzporedno vodilo (19) ali kotno vodilo (23) pritrdite s pritrdilnim vijakom (22). Za utore namestite omejilo globine utora (26). Nastavite želeno širino in globino.

Kaj storiti ob kopičenju oblanic v odvodu?

Redno čistite odvod oblanic (1) s kosom lesa ali stisnjenim zrakom. Nikoli ne segajte z roko v notranjost. Za optimalno odsesovanje uporabite sesalnik ali vrečko za prah.

Kako vzdrževati orodje?

Pred vsakim vzdrževanjem vedno odstranite akumulator. Očistite prezračevalne reže in odvod oblanic. Za popravila se obrnite na Bosch servis ali pooblaščenega serviserja, ki uporablja originalne nadomestne dele.

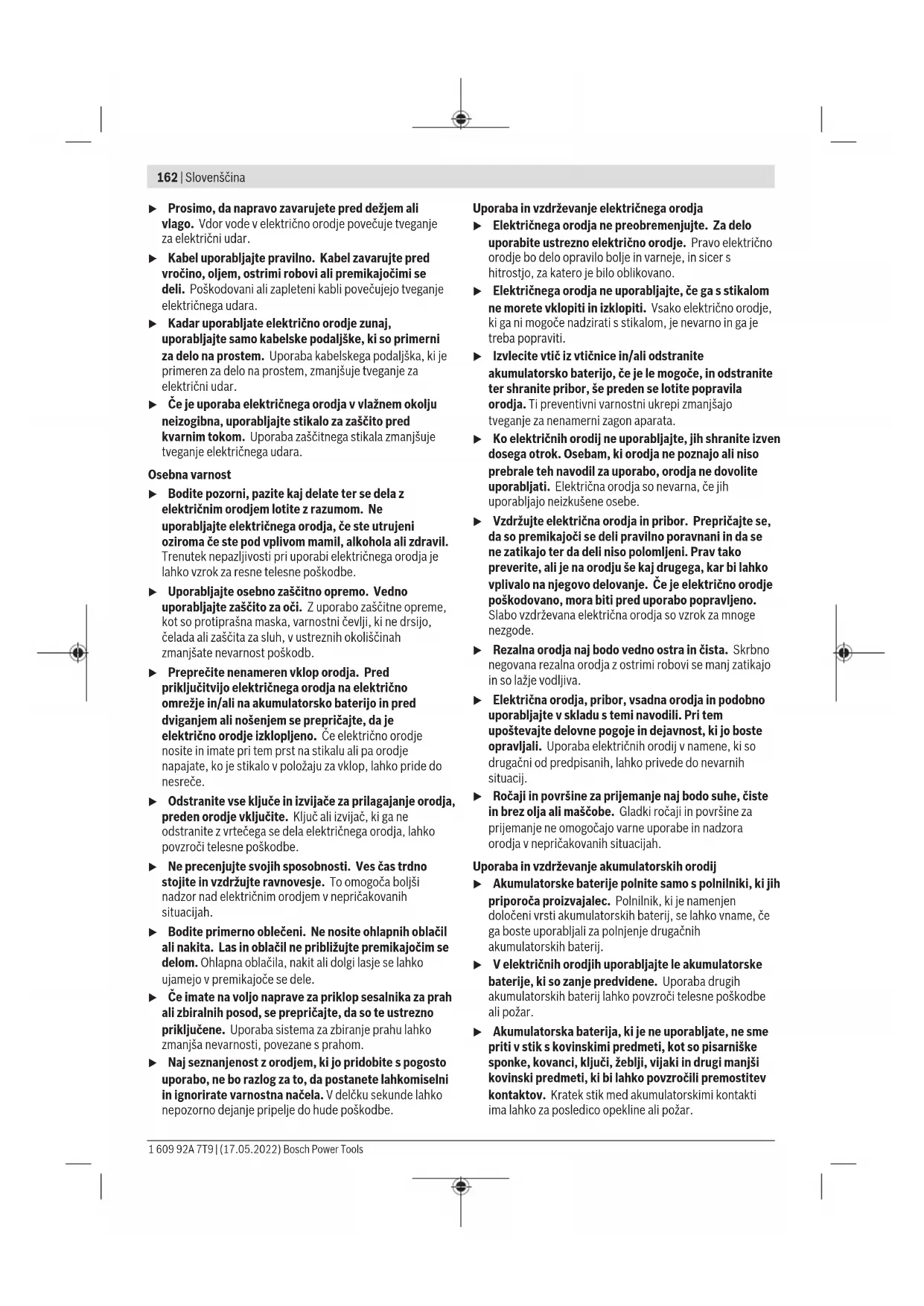

NAVODILA ZA UPORABO GHO 14 4 VLI Professional BOSCH

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektrichnemu orodju.

Če spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se pojavla v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčim pogonom (z elektrčnim kablom) in na akumulatorska elektrica na orodja (brez elektrčega kabela).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.

Elektricna orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklučni vtic elektricknega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricknih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektrickega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.

Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporablajte stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporablajte elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vroz k asrne telesne poskodbe.

Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolišcinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepriçajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v polozaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijace za prilagajane orodja, preden orodje vkljucite. Kljuc ali izvijač, ki ga ne odstranite z vrteçega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrujte ravnovesje. To omogca boljsi nadzor nad elektricim orodjem v nepriacakovani situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih obaclil alnikita.Las in oblaic ne priblizujte premikajocim se delom.Ohlapna oblaclila, nakit ali dolgi lasje se lahko ujamejo v premikajce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikligucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne bo razlog za to, da postanete lahkomiselni inignorirate varnostna načela.V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecit e tic iz vtichnice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, s preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrzujte elektricna orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takoto preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdrezvana elektricna orodja so vzrok za mnogene zhgode.
- Rezalna orodja njodvovedno ostra in cista. Skrbnogovana rezalna orodjazostrimi robovi se manj zatikajo in so lazie vodliiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljate v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacii.
Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namejen doloceni vsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za poljenje drugacnih akumulatorskih baterij.
V elektrichnih orodjih uporablijate le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali pozar.

V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekocina. Izogibajte se stiku z njo. Če tekocina vseeno po nakljucju pride v stik s kožo, jo sperite z vodo. Če pride tekocina v oci, poišcite zdravniško pomoč. Iztekajoca akumulatorska tekocina lahko povzroci draženje ali opekline.
Ne uporabljaje po skodovanihi akumulatorskih baterij oz. orodij. Po skodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnasajo, kar lahko povzroci pozar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljate ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocin已达 130^ lahko povzroci eksplozijo.
Upostevejte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Ce orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poskodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebje, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poskodovanih akumulatorskih baterij. Akumulatorske baterije Naj popravija le proizvajaleci ali pooblasceni serviser.

Varnostna opozorila za skobeljnik

Preden orodje odlozite, počakajte, da se rezalinik popolnama zaustavi. Vrteci se rezalinik se lahko zareže v povrsino, kar lahko pripelje do izgube nadzora in povzroci resne poskodbe.
Za zašcitio in pritrditev obdelovanca na stabilno podlago uporabite spono ali kaksen drug priročen nacin. Obdelovanec ni stabilen, ce ga držite z roko ali ga skušate zašcititi s svojim telesom. Taksen nacin lahko povzroci izgubo nadzara nad obdelovancem.
Obdelovancu se priblizajte samo z vklopljenim elektrichim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzroci o povratni udarec.
Zrokami ne segajte v izmet odrezkov. Na vrtecih se delih se lahko poskodujete.
Nikoli ne smete oblate preko kovinskih predmetov, zebljev ali vijakov. Lahko bi poskodovali noz in gred noza, kar bi povecalo tresljaje.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povrozci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omreže pa ima za posledico materialno škodo.

Pri delu morate skobeljinik vedno drzati takdo ndo skobeljnika lezi plosko poravnano na obdelovancu. Sicer bi se lahko skobeljinik zataknil in povzroci poskodbe.
- Ce je akumulatorska baterija poskodovana ali ce jo nepravilno uporabljate, lahko iz nje uhajao pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svezega zraka in se v primeru tezav obrnite na zdravnika. Pare lahko povzrocijo drazenje dihalnih poti.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poskodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporabljaje samo izdelki proizvajalca. Le takjo je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zašcitite pred vročino, nj. tudi pred neposredno soncno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in katkega stika.

Elektricno orodje med delom moćno držite z obemarokama in poskrbite za varno stojisće. Z elektricnim orodjem lahko varneje delate, Če ga upravljate z obemarokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neuostveanje varnostnih opozoril in navodil lahko povzroci elektrici udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Predvidena uporaba

Elektricno orodje je namenjeno oblanju lesnih materialov, kot so npr. trami in deske na trdi podlagi. Poleg tega je primerno za poševnno odrezavanje robov in za izdelovanje utorov.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nanaasa prikaz elektricega orodja na strani z grafiko.

(1) Izmet odrezkov (po izbirirdesno/levo)
(2) Vrtljiv gumb za globinskio nastavitev skobljanja (izolirana oprijemalna povrsina)
(3) Globinska skala skobljanja
(4) Prestavni vzvod za smer izmeta ostruzkov
(5)Zaklep stikala zvklop/izklop
(6)Stikalo za vklop/izklop
(7) Akumulatorska baterija
(8) Tipka za sprostitev akumulatorske baterije^a

(9)V-utori
(10) Podstavek skobeljnika
(11) Ročaj (izolirana oprijemalna povrsina)
(12) Sestrobi kljuc
(13) Glava noza
(14) Napenjalni element za skobeljni noz
(15) Pritrdilni vijak za skobeljni noz
(16) Skobeljni nož iz karbidne trdine/volframovega karbida (HM/TC)a
(17) Sesalna cev ( 35mm)^a)
(18) Vreca za prah/ostruzkea
(19)Vzporedni prislona
(20) Skala za širino utora^a)
(21) Pritrdilna matica za nastavitev sirine utora
(22) Pritrdilni vijak za vzporedno/kotno vodilə
(23) Kotno vodilo
(24) Pritrdilna matica za nastavitev kota
(25) Pritrdilni vijak za omejevalnik globine utora^a
(26) Omejevalnik globine utora

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del nasega programa pribora.

Tehnicni podatki

Skobeljnik GHO 18V-LI
Kataloška stevilka		3601 EA0 3..
Nazivna napetost V 18	-
Številvo vrtljajev v prostem tekui1)	min-1	14.000
Globina oblianja mm 0-1,6
Globina utora mm 0-8
Najv. širina oblianja mm 82
Teža po EPTA-Procedure 01:20143)	kg 2,3-3,4
Priporočena temperaturaokolice med polnjenjem	°C 0 ... +35
Dovoljena temperatura okolicemed delovanjem2) in medskladišćenjem	°C -20 ... +50
Priporočene akumulatorskebaterije		GBA 18V...ProCORE18V...
Priporočeni polnilniki GAL 18...		GAX 18...GAL 36...

A) Izmerjeno pri 20-25°C z akumulatorsko baterijo ProCORE18V 12.0Ah.
B) odvisno od uporabljene akumulatorske baterije
C) omejena zmogljivost pri temperaturah pod 0^

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-14.

A-vrednotena raven hrupa za elektricno orodje obicajno znaša: raven zvočnega tlaka 85 dB(A); raven zvočne moci 96 dB(A).Negotovost K = 3 dB.

Uporablajte zašcito za sluh!

Skupne vrednosti tresljajev a, (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom EN 62841-2-14

a_n < 2,5m / s^2,K = 1,5m / s^2.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljago za medsebojno primerjavo elektrichn ih orodij. Primerne so tudi za zacasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih nacinov uporabe elektricega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnom vzdhrzevanju lahko nivo hrupa in tresljajev odstopa. To lahko obretenjenost s hrupom in tresljaji v celotnom obdobju uporabe obcutno poveca.

Zanatanchejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejanso ni v uporabi. To lahko obcutno zmanja obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Dolcite dodatne varnostne ukrepe za zašcit ooporabnika pred vplivi tresljajev, npr. vrdrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred začektom kakršnihkoli del na elektrickem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrickega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poskodb.

Polnjenje akumulatorske baterije (glejte sliko A)

Uporabljate samo polnilnike, ki so navedeni v tehnicih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je namescena v elektrichem orodju.

Opozorilo: akumulatorska baterija je ob dobavi delno napoljena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnama napolnite v polnilniku.

Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi stem skrajšali njenoŽivljensko dobo. Prekinite pv poljenja ne poskoduje akumulatorske baterije. Litij-ionska akumulatorska baterija je zašcitena pred prekomerno izpraznitsvjo systemom elektronske zašcite celic „Electronic Cell Protection (ECP)”. Če je akumulatorska baterija izpraznjena, zašcitno stikalo izklopi elektricno orodje: nastavek se ne premika več.

- Po samodejnem izklopu elektricnega orodja ne pritiskajte vec na stikalo za vklop/izklop.

Akumulatorska baterija se lahko poskoduje.

Akumulatorsko baterijo (7) odstranite tako, da pritisnete na sprostitveno tipko (8) in akumulatorsko baterijo iz elektricnega orodja potegnete navzdol. Pri tem ne uporabljaje sire.

Sestrobi kljuc (12), ki ga boste potrebovali za menjavo skobeljnega noza, je spravljen v elektricnem orodju, kamor ga morate tudi vedno pospraviti (gleje sliko A). Upostevalje navodila za odstranjevanje.

Prikaz stanja napoljenosti akumulatorske baterije

Tri zelene LED-lucke prikaza stanja napoljenosti akumulatorske baterije prikazujejo stanje napoljenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napoljenosti mogoce prikazati le, ko je elektricno orodje izklopljeno.

Zaprak stanja napoljenosti pritisnite tipko al prikrazu stanja napoljenosti. To je mogoce tudi takrat, ko akumulatorska baterija ni vstavljena.

Ce po pritisk tipke za prikaz stanja napolnjenosti LED-diode nezasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Skobeljnih nozev ne prijemajte za rezalne robove. Na ostrih rezilnih robovih se lahko poskodujete.

Uporabljaje le originalne noze skobeljnika HM/TC podjetja Bosch.

Noz skobeljnika iz trde kovine (HM/TC) ima 2 rezilin se lahko obrne. Ce sta aba rezalna robova topo, je treba

skobeljni nož (16) zamenjati. Skobeljnega noza iz karbidne trdine (HM/TC) ni dovoljeno naknadno ostriti.

Odstranjevanje skobeljnga noza (glejte sliko B)

Za obračanje ali zamenjavo skobeljnegа noza (16) vrtite glavo noza (13), dokler ni vzporedna s podplatom skobeljnika (10).

Sprostite dva pritrdilna vjaka (15)s pomocjo sestrobega kluca (12) za pribl. 1-2 obrata.
Po potrebi sprostite napenjalni element (14) z rahlim udarcem z ustreznim orodjem, npr. leseno klado.
S kosom lesa pomaknite skobeljni noz (16) iz glave noza (13).

Namestitev skobeljenga noza (gleje sliko C)

Z vodilnim utorom noza skobeljnika se pri menjavi oz.
obračanju lahko vedno zagotavlja enakomerna nastavitev visine.

Po potrebi ocistite lezische noza v napenjalmem elementu (14) in skobeljni noz (16).

Pri vgradnji skobeljnega noza se prepriçajte, da je nož brezhibno namesčen v vpenjalno vodilo napenjalnegalelementa (14) in poravnan s stranskim robom zadnjega podplata skobeljnika (10).Nato zategnite dva pritrdilna vijaka (15)s sestrobim ključem (12).

Opomba: pred zagonom se prepricajte, da so pritrdilni vijaki (15) dobro zategnjeni. RoCno zavrtite glavo noza (13) in se prepricajte, da se skobeljni noz nicesar ne dotika.

Odsesavanje prahu/ostruzkov

Prah nikaterih materialov, npr. svincenega premaza, nikaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdihavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v blizini.

Doloene vrste prahu kot npr. prah hrastovine ali bukovja veljao za kancerogene, se posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zašcitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

• Ce je mogoce, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
  -Poskrbite za dobro zračenje delovnega mesta.
  Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovalnemateriale.

Preprecite nabiranje prahu na delovnem mesto. Prah se lahko hitro vname.

Redno cistite izmet oblancev (1). Za ciscenje zama Senega izmeta oblancev uporabite ustrezno orodje, npr. kos lesa, stisjen zak itd.

Z rokami ne segajte v izmet odrezkov. Na vrtecih se delih se lahko poskodujete.

Da bi lahko zagotovili optimalno odsesavanje, vedno uporabite eksterno odsesovalno pripravo ali vreco za prah/ oblance.

Odsesavanje z zunanjim sesalnikom (glejtse silko D)

Na obeh straneh izmeta oblancev lahko prikligcite odsesovalno cev (0 35 mm) (17) (pribor).

Sesalno cev (17) prikljucite na sesalnik prahu (pribor). Seznam prikljucov za razlicne sesalnike najdete na koncu teh navodil.

Sesalnik za prah mora ustrezati obdelovancu.

Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljaje poseben sesalnik za prah.

Lastno odsesavanje (glejte silko D)

Ce izvajate manjsa opravila, lahko prikljucite vrecko za prah/ obiance (na voljo kot dodatni pribor) (18). Nastavek vrecke za prah cvrsto namestite v izmet obiancev (1). Redno praznite vrecko za prah/obiance (18), da bozmogljivost odstranjevanja prahu vedno optimalna.

Nastavitev izmeta oblancev

S prestavnim vzvodom (4) lahko izmet oblancev (1) prestavite v levo ali desno. Prestavni vzvod (4) vedno potisnite v koncni polojaj, da se zaskoci. Izbrana smer izmeta oblancev je prikazana s pušćico na prestavnem vzvodu (4).

Delovanje

Uporaba

Namestitev akumulatorske baterije

Vstavite napolnjeno akumulatorsko baterijo (7) v prijemalo akumulatorske baterije takto, da obcutno zaskovi in poravnano naleze.

Vklop/izklop

Prepriajte se, da lahko stikalo za vklop/izklop uporabljate, ne da bi izpustili rocaj.

Za zagon elektricnega orodja najprej uporabite zaklep vklopa (5), nato pa pritisnite na stikalo za vklop/izklop (6) in ga drzite.

Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (6).

Opomba: iz varnostnih razlogov stikala za vklop/izklop (6) ni mogoce zapahniti, temvec ga je treba med uporabo orodja neprekinjeno pritiskati.

Zavora izteka

Integrirana iztekalna zavora skrajsa dolzino delovanja gredi noza po izklopu elektricnega orodja.

Nastavitev globine oblanja

Z vrtljivim gumbom (2) lahko brezstopenjsko nastavite globino skobljanja 0-1,6 mm s pomocjo globinske skele (3).

Navodila za delo

Postopek oblanja

Nastavite Želeno globino reza in položite elektricno orodje s sprednjim delom podplata skobeljnika (10) ob obdelovanec.

Obdelovancu se priblizajte samo z vklopljenim elektrichim orodjem. V nasprotnem primeru obstaja

nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzrociilo povratni udarec.

Vklopite elektricno orodje in ga vodite z enakomernim pomikom preko obdelovalne povrsine.

Za doseo kakovostnih povrsin delajte le z majhnim pomikom in pri tem pritiskajte po sredini na podplat skobeljnika.

Pri obdelavi trdih materialov, npr. trdega lesa, ter pri izkoristku maksimalne sirine skobeljnika nastavite le majhne globine oblanja in po potrebi zmanjsajte pomik skobeljnika.

Previsok pomik zmanjsa kakovost povrsine in lahko hitro vodi do titre zamasitve izmeta oblancev.

Le ostri nozi skobeljnika poskrbijo za dostro rezalno zmogljivost in prizanašajo elektrichnemu orodju.

Posnemanje robov (glejte sliko E)

V-utori, ki so v sprendjem podplatu skobeljnika, omogocijo hitro in enostavno posnemanje robov na obdelovancu.

Uporabite ustrezni V-utor glede na zeeleno sirino posnetega roba. V ta namen postavite skobeljinik z V-utorom na rob obdelovanca in ga vodite vzdolž roba.

Uporabljeni utor Mera a (mm)

brez

0-2,5

majhno

1,5-4,0

srednja

2,0-4,5

veliko

3,0-5,5

Oblanje z vzporednim/kotnim vodilom (gleje slike F-H) Vzporedno vodilo (19) oz. kotno vodilo (23) s pritrdilinim vijakom (22) pritrdite na elektricno orodje. Glede na nacin uporabe na elektricno orodje pritrdite omejevalnik globine utora (26) s pritrdilinim vijakom (25).

Sprostite pritrdilno matico (21) in na skali (20) nastavite zeeleno sirino utora. Pritrdilno matico (21) znova privijte.

Zomejevalnikom globine utora (26) ustrezno nastavite zeelenoglobino utora.

Večkrat izvedite postopek oblanja, dokler se ne doseže Želena globina posnetja roba. Skobeljnik vodite s stranskim pritiskom.

Poševni odrez s kotnim prislonom

Za poševne odreze utorov in povrsin z nastavnikom kota (24) nastavite Želeni kot rezanja.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred zaćetkom kakršnihkoli del na elektrickem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrickega orodja

odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poskodb.

Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprasanjih in narocilih rezervnih delov nujnosporocite 10-mestno stevilko na tipski ploscici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi: www.bosch-pt.com/serviceaddresses

Transport

Za priporocene litij-ionske akumulatorske baterije veljao zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaza po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upostevati posebne zahteve glede embalaze in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, ce je njihovo ohijsnepeoskodovano.Prelepitodprtekontakte in akumulatorskobaterijo zapakirajte tako, da se v embalazi ne premika. Upostevalje tudi morebitn druge nacionalne predipse.

Odlaganje

Poskrbite za okolju prijazno recikliranje elektrcihni orodij, akumulatorskih baterij, pribora in embalaz.

Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za drzave Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni elektricni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslużena elektrica norodka zbirati loćeno in odstraniti na okolju prijazen način. Prav takso se morajo v skladu z Direktivo 2006/66/ESPokvarjene ali

odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen naclin. Opadna elektricna in elektronska oprema, ki ni zavrzena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/obicajne baterije:

Littijevioni:

Nosite zašitu za uši!
