Producttype	Schaafmachine (schuurmachine)
Merk en model	Bosch GHO 14 4 VLI Professional (GHO 18V-LI)
Nominale spanning	18 V
Toerental onbelast	14 000 tpm
Schaaldiepte	0 – 1,6 mm (continu instelbaar)
Sponningdiepte	0 – 8 mm
Maximale schaafbreedte	82 mm
Gewicht (volgens EPTA 01:2014)	2,3 – 3,4 kg (afhankelijk van accu)
Accutype	Lithium-ion, GBA 18V... / ProCORE18V...
Aanbevolen laders	GAL 18..., GAX 18..., GAL 36...
Laadtemperatuur	0 °C tot +35 °C
Gebruikstemperatuur	-20 °C tot +50 °C
Geluidsniveau (geluidsdruk)	85 dB(A); vermogen 96 dB(A); onzekerheid K=3 dB
Trillingen (totale waarde)	ah < 2,5 m/s²; onzekerheid K=1,5 m/s²
Onmiddellijke stoprem	Ja
Spanafvoer	Instelbaar rechts of links
Hoofdfuncties	Schaven, afkanten, maken van sponningen
Inbegrepen accessoires	Hardmetalen schaafmes (HM/TC), inbussleutel voor inbusschroeven
Afzuiging	Afzuigslang Ø 35 mm en stofzak (accessoires)
Parallel-/hoekanslag	Accessoires verkrijgbaar
Onderhoud en reiniging	Accu verwijderen voor elke ingreep; regelmatig ventilatiesleuven en spanuitwerper reinigen
Garantie en repareerbaarheid	Bosch after-sales service; reserveonderdelen verkrijgbaar via www.bosch-pt.com

Veelgestelde vragen - GHO 14 4 VLI Professional BOSCH

Hoe vervang ik het schaafmes?

Maak de bevestigingsschroeven (15) los met de inbussleutel (12), duw het mes (16) met een stuk hout uit de messenkophouder (13). Plaats het nieuwe mes en zorg dat het goed in de geleiding van het span element (14) zit en gelijk ligt met de rand van de achterzool. Draai de schroeven weer vast.

Hoe stel ik de schaafdiepte in?

Draai aan de draaiknop (2) om de schaafdiepte continu in te stellen van 0 tot 1,6 mm. De schaalverdeling (3) geeft de gekozen waarde aan.

Welk type accu moet ik gebruiken?

Gebruik lithium-ion accu's uit de serie GBA 18V... of ProCORE18V... van Bosch. Laad ze op met de aanbevolen laders (GAL 18..., GAX 18..., GAL 36...).

Hoe schakel ik het gereedschap in en uit?

Om te starten, bedien de inschakelvergrendeling (5) en druk vervolgens op de aan/uit-schakelaar (6) en houd deze ingedrukt. Om te stoppen, laat u de schakelaar los. Het is niet mogelijk de schakelaar te vergrendelen.

Hoe sluit ik een stofzuiger aan?

Sluit de afzuigslang (Ø 35 mm) (17) aan op de spanuitwerper (1) aan beide mogelijke zijden. Sluit het andere uiteinde aan op een stofzuiger die geschikt is voor het bewerkte materiaal.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag een oogbescherming en een stofmasker. Houd uw handen uit de buurt van de spanuitwerper. Wacht tot het gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Gebruik het gereedschap alleen met gespecificeerde accu's en stel ze niet bloot aan overmatige hitte.

Hoe kan ik randen afkanten?

Gebruik de V-groeven (9) op de voorzool. Plaats de gewenste groef op de rand van het werkstuk en verplaats de schaaf langs de rand. De afkantbreedte is afhankelijk van de gebruikte groef.

Hoe monteer ik de parallel- of hoekanslag?

Bevestig de parallelanslag (19) of hoekanslag (23) met de bevestigingsschroef (22). Monteer voor sponningen de sponningsdiepteaanslag (26). Stel de gewenste breedte en diepte in.

Wat te doen bij ophoping van spanen in de uitwerper?

Reinig regelmatig de spanuitwerper (1) met een stuk hout of perslucht. Steek nooit uw hand naar binnen. Gebruik een stofzuiger of stofzak voor optimale afzuiging.

Hoe onderhoud ik het gereedschap?

Verwijder altijd de accu voor elk onderhoud. Reinig de ventilatiesleuven en de spanuitwerper. Neem voor reparaties contact op met de Bosch after-sales service of een gekwalificeerde reparateur die originele reserveonderdelen gebruikt.

GEBRUIKSAANWIJZING GHO 14 4 VLI Professional BOSCH

nl Oorspropkeike gebruikkaarwitzina

da Originalbursarwispinz

Sx Bruksanisng Longlal

Pwodn pwoed n poitie

hu Fredetj haszmalat utasitas

nOpHHHbHO pykoBOcBO 10
3Knnnyaay
ukOpHHaHbHaIcHTpyKln3
ecknyatau
kkllananyfckaybIfellbit
TJYKBC3
ro Instruetior
Hg COHDAHAH HCTDVRK
m04HJHOY5TCTD3302607A
srOriginalinguputstyo zaraad
sIwima raydila
hr Originaline upute 2a rad
etAlagpurane kasutisuhend
Instrukcijasoriginalvalada

Deutsch .Seite 6

English Page 12

Francais.. Page 18

Espanol . Pagina 25

Portugues.. Pagina 31

Italiano.. 38

Nederlands.. .Pagina 44

Dansk. Side 50

Svensk. Sidan 56

Norsk. Side 62

Suomi .Sivu 67

EAAyuka. 73

Türkce.. Sayfa 80

Polski Strona 86

Čestina. Stranka 93

Slovencina Stranka 99

Magyar .Oldal 105

Pycckn. .. CtpaHua 112

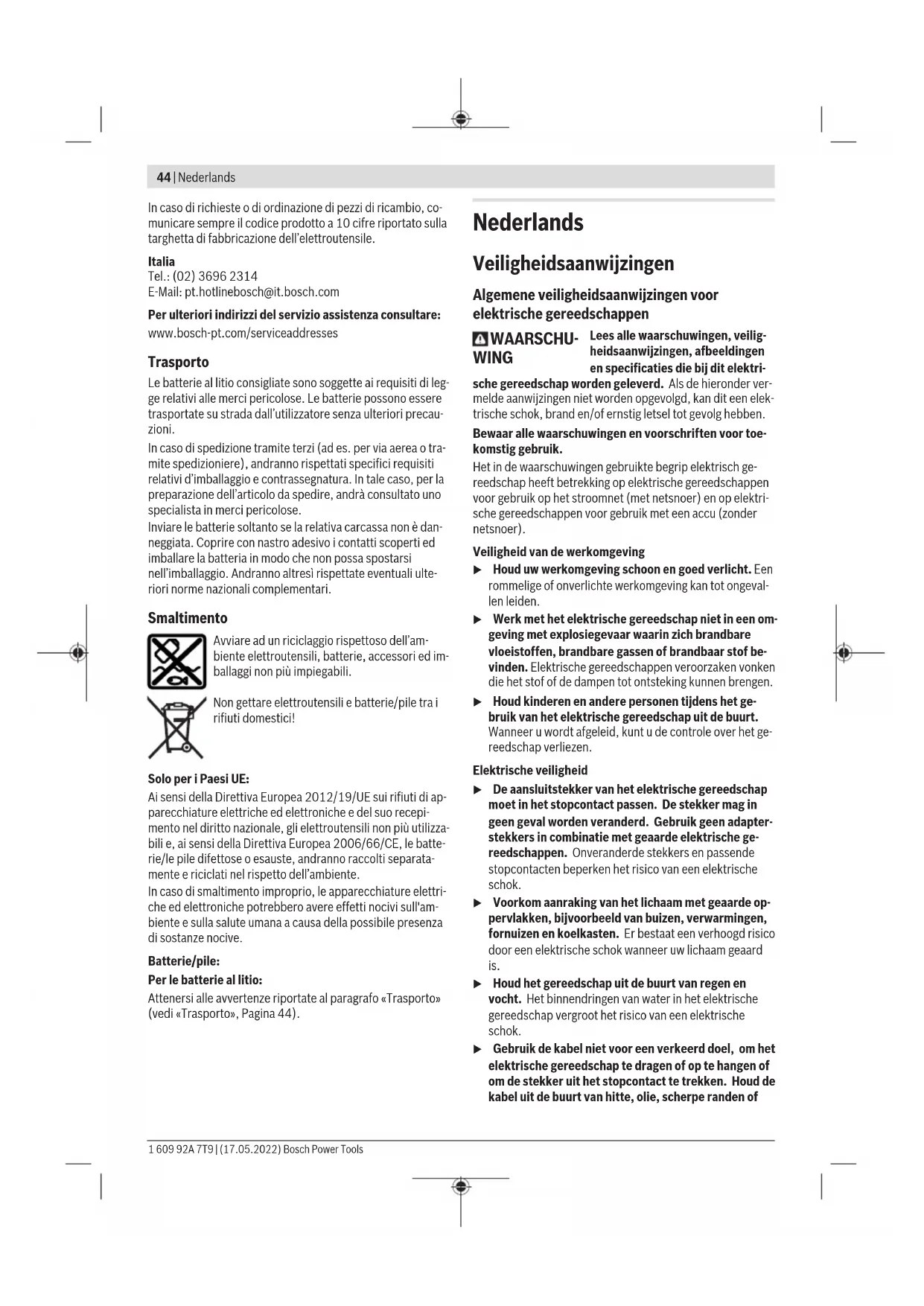

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU- Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veilgheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of

bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Wonneur u buitenhuis met elektrisch gereedschap werkdt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed-schap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd hareen en kledinguit de buurt van bewegende delen. Loshangende kleding, lan- ge hareen en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings- of stofopvangvoorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.
Ondanks hetfeit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoortzorgen dat u Niet nonchalant worden enveilig

heidsvoorschriften voor het gereedschap gaat nege- ren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligiber binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaevaarlijk wonneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatives leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gezendeerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's wordt gebruikt.

• Gebruik alleen de waarvoort bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
  Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
  Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
• Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd+zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
  Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaten boven 130^ kan een explosie veroorzaken.
  Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dientuitsuitend te worden UITgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsvoorschriften voor schaafmachines

Wacht tot het mes tot stilstand is gekomen, voordat u de machine neerlegt. Een vrij draaiend mes kan het oppervlak grijpen en dit kan resulteren in het verlies van controle en ernstig letsel.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met de hand of gegen uw lichaam leidt tot instabilititeit en dit kan resulteren in het verlies van controle.
Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wonneer het inzetgereedschap in het werkstuk vasthaakt.
Gripp Niet met uw handen in de spaanafvoer. U kunt zich verwonden aan draaiende delen.

Schaaf nooit over metalen voorwerpen, spijkers of schroeven. Messen en messenas hunnen beschadigd worden en dit kan tot sterke trillingen leiden.
- Gebruik geschkke detectoren om verborgen elektrici-teits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade.
Houd de schaafmachine tijdens de werkzaamheden al-tijd zo vast dat de schaafzool plat op het werkstuk ligt. De schaafmachine kan anders kantelen en dit kan tot verwondingen leiden.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en Zoek bij klachten een arts op. De dampen hunne deluchtwegen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe- vendraariers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.

Beschrijving van product en werkinq

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het met vaste steun schaven van houtmaterialen zoals balken en planken. Het is ook geschikt voor het aftschuien van randen en voor het schaven van sponningen.

Afebeelde componenten

De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Spananafvoer (aar keuze rechts/links)
(2) Draaiknop voor spaandiepte-instelling (geisoleerd greepvlak)
(3) Verdeelschaal voor spaandiepte
(4) Omzethendel voorrichtingspaanafvoer
(5) Inschakelblokkering voor aan/uit-schakelaar
(6) Aan/uit-schakelaar
(7)Accu
(8) Accu-ontgrendelingstoetsa
(9)V-groeven
(10) Schaafzool
(11) Handgreep (geisoleerd greepvlak)
(12) Binnenzeskantsleutel
(13) Meskop
(14) Spanelement voor schaafmes
(15) Bevestigingschroef voor schaafmes
(16) HM/TC-schaafmesa
(17) Afzuigslang ( 35mm)^a)
(18) Stof-/spanenzak
(19) Parallelgeldeider
(20) Verdeelschaal voor sponningbreedtea
(21) Vastzetmoer voor instelling sponningbreedtea
(22) Bevestigingschroef voor parallel-/verstkgeleider
(23) Verstekgeleider
(24) Vastzetmoer voor hoekinstelling
(25) Bevestigingschroef voor sponningdiepte-aanslaga)
(26) Sponningdiepte-aanslag

a) Niet elk afgebeeld en beschreiben accesaire is standard bij de levering inbegrepen. Alle accessoires juices te vinden in ons accesireprogramma.

Technische gegevens

Schaafmachine GHO 18V-LI
Productnummer		3601 EA0 3..
Nominale spanning V 18	-
Onbelast toerental4)	min-1	14.000
Spaandiepte mm 0-1,6
Sponningdiepte mm 0-8
Max. schaafbreedte mm 82
Gewicht volgens EPTA-Procedure 01:20145)	kg 2,3-3,4
Aanbevolen omgevingstemperaatuur bij het opladen	°C 0 ... +35
Toegestane omgevingstemperaatuur tijdens gebruike en bij op-slag	°C -20 ... +50
Aanbevolen accu's GBA 18V...		ProCORE18V...

Schaafmachine GHO 18V-LI

Aanbevolen oplaadapparaten GAL 18...

GAX 18... GAL 36...

A) gemeten bij 20-25°C met accu ProCORE18V 12.0Ah.
B) afhankelijk van gebruike accu
C) beperkt vermogen bij temperaturen < 0^

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald conform EN 62841-2-14.

Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: geluidsdrukniveau 85 dB(A); geluidsvermogenniveau 96 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-14

a_n < 2,5m / s^2,K = 1,5m / s^2.

Het in deze gebruksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geldismissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, dan kan den het trillingsniveau en de geldismissiewaarde afwijken. Dit kan de trillings- en geldismissie gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldsemissies moet ook rekening worden gehonden met de时代的 waar het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Montage

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Accu opladen (zie afbeelding A)

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-

48|Nederlandsl

gestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu.

Aanwijzing: De accu worden gedeeltelijk geladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.

De Li-Ion-accu is door de „Electronic Cell Protection (ECP)" gegen dieportlading beschermd. Als de accu leeg is, worden het elektrische gereedschap door een verilheidsschakelinguitgeschakeld. Het inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uit-schakelaar.

De accu kan anders beschadigd worden.

Voor het verwijderen van de accu (7) drukt u op de ontgren-delingstoets (8) en trekt u de accu maar onder toeuit het elektrische gereedschap. Gebruik waar bij geen geweld.

De binnenzenskantsleutel (12) die voor het wisselen van het schaafmes nodig is, bevindt zich binnenin het elektrische geereedschap en moet.altijd waar worden bewaard (zie afbeeling A).

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Accu-oplaadaanduiding

De groene LED's van de accu-oplaadaanduiding geen de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te geven. Dit is ook möglichk, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.

Accutype GBA 18V...

LED's Capacitelt

Permanent licht 3 × groen 60-100%

Permanent licht 2× groen 30-60%

Permanent licht 1 × groen 5-30%

Knipperlicht 1 × groen 0 - 5 %

Accutype ProCORE18V...

LED's Capacitite

Permanent licht 5 × groen 80-100%

Permanent licht 4 × groen 60-80%

Permanent licht 3 × groen 40-60%

LED's Capacitit

Permanent licht 2 × groen 20-40%

Permanent licht 1 × groen 5-20%

Knipperlicht 1 × groen 0 - 5 %

Wisselen van de schaafmessen

Voorzichtig bij het wisselen van de schaafmessen. Pak de schaafmessen Niet aan de snijkanten beet. U kunt zich aan de scherpe snijkanten verwonden.

Gebruikuitsluitendoriginele Bosch HM/TC-schaafmessen.

Het schaafmes van hardmetaal (HM/TC) heeft twee snijkanten en kan worden omgekeerd. Als beiden snijkanten bot zich, moet het schaafmes (16) worden gewisseld. Het HM/TC-schaafmes mag nicht worden geslepen.

Schaafmes demonteren (zie afbeelding B)

Voor het omkeren of verrangen van het schaafmes (16) draait u de meskop (13), tot deze parallel met de schaafzool (10) staat.

Draai de 2 bevestigingschroeven (15) met de bennen-zeskantsleutel (12) ca. 1-2 slagen los.
Indien nodig maakt u het spam element (14) los door Licht klopen met een geschikt gereedschap, bijv. een houtwig.
Schuif met een stuk hout het schaafmes (16) opzijuit de meskop (13).

Schaafmes monteren (zie afbeelding C)

Door de geleidingsgroef van het schaafmes worden bij het vervangen of omkeren.altijd eengelijkmatige hoogte-insteling gewaarborgd.

Indien nodig reinigt u de meszitting in het spanelement (14) en het schaafmes (16).

Let er bij het inbouwen van het schaafmes op dat dit correct in de opnamegeleiding van het spanelement (14) zit en vlak met de zichkant van de achterste schaafzool (10) wordenuitgelijnd. Draaiervoigens de 2 bevestigingschroeven (15) met de binnenzeskantsleutel (12) vast.

Aanwijzig: Controller vór ingebruikname of de bevestigsschroeven (15) goed vastzitten. Draai de meskop (13) met de hand door en zorg ervoor dat het schaafmes nergens langs schuurt.

Afzuiiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoingen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschemmingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiserde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Reinig de spaanafvoer (1) regelmatig. Gebruik voor het reinigen van een verstopte spaanafvoer een geschikt gereed-schap, bijv. een stuk hout, perslucht enz.
Gripp Niet met uw handen in de spaanafvoer. U kunt zich verwonden aan draaiende delen.

Gebruik voor het waarborgen van een optimale afzuiging al-tijd een externe afzuigvoortiening of een stof- en spanenzak.

Externalafzuging (zie afbeelding D)

Op de spaanafvoer kan aan beiden kanten een afzuigslang (Ø 35 mm) (17) (accessoire) worden bevestigd.

Verbind de afzigslang (17) met een stofzuiger (accessoire).
Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van.dequeue gebruksaanwijzing.

De stofzuiger moet geschikt+zijn voor het te bewerken materiaal.

Gebruik bij het afzuien van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zui-ger.

Eigen afzuiging (zie afbeelding D)

Bijkleinerewerkzaamhedenkuntueanstof-/spanenzak(accosoire)(18) aansluiten.Steekhetmondstuk van de stofzak stevig in de spaanafvoer (1).Maak de stof-/spanenzak (18) op tijdleeg, zodatdeze optimaal stof kan blijven opemen.

Spanafvoer maar keuze

Met de omzehendel (4) kan de spaanafvoer (1) maar rechts of links worden omgezet. Druk de omzehendel (4) altijd tot vergrendeling in de eindpositie. De geselecteerde spaanafvoerrichting worden door een pijlsymbol op de omzehendel (4) weergegeben.

Gebruik

Ingebruikname

Accuplaatsen

Plaats de opgeladen accu (7) in de accu-opname tot deze voelbaar vastklikt en geleij hiermee ligt.

Aan/uit-schakelaar

Zorg ervoor dat u de aan/uit-schakelaar kunt bedieren zonder de handgreep los te lately.

Voor de ingebruikname van het elektrische gereedschap bedient u eerst de inschakelblokkering (5) en drukt u vervolgens op de aan/uit-schakelaar (6) en houdt u deze ingedrukt.

Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (6) los.

Aanwijzig: Om veiligheidsreden kan de aan/uitschakelaar (6) Niet worden vergrendeld, maar moet tijdens het gebruik voortdurend ingedrukt blijven.

Snelstop

Een geintegreerde snelstop verkort het uitlopen van de messenas na het uitschakelen van het elektrische gereedschap.

Spaandiepte instellen

Met de draaiknop (2) kan de spaandiepte traploos van 0-1,6 mm aan de hand van de verdelschaal voor spaandiepte (3) ingesteld worden.

Aanwijzingen voor werkzaamheden

Schaven

Stel de gewenste spaandiepte in en zet het elektrische gereedschap met het voorste deel van de schaafzool (10) tegen het werkstuk.

Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag, wanneer het inzetgereedschap in het werkstuk vasthaakt.

Schakel het elektrische gereedschap in en geleid het met gegelijkmatige aandrukkracht aan de te bewerken plaats.

Werk slechts met geringe aandrukkracht en oefen drukuit in het midden van de schaafzool om hoogwaardige oppervlakken te vervaardigen.

Stel slechts een geringe spaandiepte in en beperk eventuel de aandrukkracht bij het bewerken van harde materiaalen zoals hardhout en bij benutting van de maximale schaafbreede.

Te große aandrukkracht vermindert de kwaliteit van het oppervlak en kan tot snelle verstopping van de spaanafvoer leiden.

Alleen scherpe schaafmessen zorgen voor een goede afnamecapaciteit en ontzien het elektrische gereedschap.

Kanten afschuinen (zie afbeelding E)

Met de V-groeven in het midden van het voorste gedeelte van de schaafzool(Intu workstukranden snel en gemakkelijk aftschuinen. Gebruik de juiste V-groef afhankelijk van de gewenste aftschuinbreedte. Plaatse de schaafmachine daarvoor met de V-groef op de werkstukrand en beweeg de machine langsd rand.

Gebruikte groef Maat a (mm)

geen	0-2,5
klein	1,5-4,0
medium	2,0-4,5
groot	3,0-5,5

Schaven met parallel- of verstekegeleider (zie afbeeldingen F-H)

Monteer de parallelgéider (19) resp. de verstkgeleider (23) telkens met de bevestigingsschroef (22) op het elektrische gereedschap. Monteer afhankelijk van het gebruik de

50 | Dansk

sponningdieptegeleider (26) met de bevestigingschroef (25) op het elektrische gereedschap.

Draai de vaststelmoer los (21) en stel de gewenste sponningbreedte op de schaal (20) in. Draai de vaststelmoer (21) wee vast.

Stel de gewenste sponningdiepte in overeenstemming met de sponningdiepteaanslag (26) in.

Voer de schaafbewerking enkele keren uit tot de gewenste sponningdiepte bereikt is. Geleid de schaafmachine met zijwaartse aandrukkracht.

Afschuinen met verstkgeleider

Stel bij hetafschuinen van sponningeren envlakken de vereisteafschuinhoek in met dehoekinstelling (24).

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen algid schoon om goed en veilig te werken.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over once producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-lon-accu's zich de eisen voor het ver voer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpak

king en marking in acht genomen worden. In deze geallen要去 bij de Voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wonneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deze Niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtig in 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatione in nationaal recht要去en nicht更是 bruikbare elektrische gereedschappen en volgens de Europese richtig in 2006/66/EG要去en defecte of verbruekte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kennen afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 50).

Dansk
