Tuotetyyppi	Kulmahiomakone / Hiomakone
Merkki	Bosch
Malli	18-125 PL Inox Professional
Nimellinen ottoteho	1800 W
Hyötyteho	1145 W
Nimellinen kierrosnopeus	8100 r/min
Hiomalaikan max. halkaisija	125 mm
Karan kierre	M14
Paino (tärinänvaimennuskahvalla)	2,5 kg (EPTA 01:2014 mukaan)
Paino (vakiokahvalla)	2,3 kg
Suojausluokka	II (kaksoiseristys)
Pysäytys takaiskussa	Kyllä (elektroninen)
Suoja tahattomalta käynnistykseltä	Kyllä
Käynnistysvirran rajoitus	Kyllä (mahdollistaa käytön 16 A sulakkeella)
Constant-Electronic	Kyllä (ylläpitää nopeutta kuormituksessa)
Käyttökohteet	Hionta, hiekkapaperointi, metalliharjaus, katkaisu (sopivilla lisävarusteilla)
Soveltuu ruostumattomalle teräkselle	Kyllä (Inox-versio, alennettu nopeus värimuutosten estämiseksi)
Äänenpainetaso	88 dB(A)
Tärinä (pintahionta)	6,0 m/s² (epävarmuus K=1,5 m/s²)
Tärinä (hiomalaikalla hionta)	3,0 m/s² (epävarmuus K=1,5 m/s²)
Mukana toimitetut lisävarusteet	Suojakupu, lisäkahva, tappiavain, kiinnityslaippa
Huolto ja puhdistus	Puhdista säännöllisesti ilma-aukot paineilmalla
Varaosat	Saatavilla Bosch-huollosta

Usein kysytyt kysymykset - 18-125 PL Inox Professional BOSCH

Kuinka vaihtaa laikka Bosch 18-125 PL Inox -laitteessa?

Paina karan lukituslaite (2) lukitaksesi karan. Löysää kiristysmutteri mukana toimitetulla tappiavaimella. Vaihda laikka ja kiristä mutteri tiukasti.

Mitä kierrosnopeutta käyttää eri materiaaleille?

Metallin puhdistukseen käytä asentoa 2-3. Harjaukseen ja ruosteenpoistoon asento 3. Yleishiontaan asento 4-6. Katkaisuun käytä asentoa 6. Nämä ovat suosituksia.

Voinko käyttää tätä hiomakonetta metallin katkaisuun?

Kyllä, mutta sinun on käytettävä katkaisuun tarkoitettua suojakupua (14) ja sopivaa katkaisulaikkaa. Työskentele kohtuullisella syötöllä pakottamatta.

Kuinka säätää suojakupua?

Säätääksesi työnnä lukituksen vapautusvipu (1) ylös ja käännä suojakupu haluttuun asentoon. Sen on lukkiuduttava paikalleen eikä se saa kääntyä ilman vipua.

Mitä tehdä, jos laikka juuttuu?

Kytke työkalu heti virrattomaksi ja odota laikan täydellistä pysähtymistä. Älä yritä poistaa pyörivää laikkaa. Tarkasta työkalu ja työkappale ennen uudelleenkäynnistystä.

Kuinka imuroida pöly hiomisen aikana?

Käytä hiontaan tarkoitettua pölynimukoteloa (7) ja liitä sopiva Bosch-pölynimuri. Tämä vähentää pölyä, erityisesti maaleissa, lakoissa ja synteettisissä materiaaleissa.

Mitä lisävarusteita on yhteensopivia tämän mallin kanssa?

Yhteensopivia ovat: 125 mm hioma-/katkaisulaikat, kumihiomalautanen, kuppiharjat, lamellilaikat ja timanttiporauskruunut. Käytä vain Boschin suosittelemia lisävarusteita.

Kuinka välttää työkalun takaisku?

Pidä työkalua tukevasti molemmin käsin, käytä lisäkahvaa (5), älä asetu pyörimisakselin suuntaan ja vältä laikan juuttumista kulmiin tai teräviin reunoihin.

Mikä on laitteen paino ja mitat?

Paino on 2,5 kg tärinänvaimennuskahvalla ja 2,3 kg vakiokahvalla. Mitoja ei ole määritelty, mutta laikan maksimihalkaisija on 125 mm.

Mistä löydän varaosia Bosch 18-125 PL Inox -laitteelle?

Varaosat ovat saatavilla Bosch-huollosta. Voit tilata verkosta osoitteesta www.bosch-pt.fr tai ottaa yhteyttä Boschin asiakaspalveluun numerossa 0811360122 (Ranska).

KÄYTTÖOHJE 18-125 PL Inox Professional BOSCH

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS: Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkovirtaan kytkettävät sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).

Työpaikan turvallisuus

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö

työkalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä on välttämätöntä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai humuksen, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käyttäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalua varastoitavaksi. Nämä varotoimenpiteet estävät sähkötyökaluu tahattoman käynnistymisen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksissa sekä, että niissä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökaluu toimintaan. Anna korjata nämä vaurioituneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökaluu käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisvaraosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Kulmahiomakoneen turvallisuusohjeet

Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa ja katkaisuhiontaa varten

Tätä sähkötyökalua tulee käyttää hiomakoneena, hiekkapaperihiomakoneena, teräsharjana ja katkaisuhiomakoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita sähkötyökaluu kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin. Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteita ja loukkaantumista. Älä käytä lisälaitteita, joita valmistaja ei ole tarkoittanut tai suositellut nimenomaan tälle sähkötyökalulle. Vain se, että pystyt kiinnittämään laitteen sähkötyökaluusi, ei takaa sen turvallista käyttöä.

Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisävaruste, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi. Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun renkaan halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen. Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa, ole pirstoutumia tai halkeamia, hiomalautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käytä ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna sähkötyökalun käydä minuutin ajan täydellä kierrosluvulla. Vaurioituneet vaihtotyökalut menevät yleensä rikki tässä ajassa. Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon. Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueeltasi. Jokaisella, joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsinaisen työalueen ulkopuolella. Tartu laitteeseen ainoastaan eristetyistä pinnoista tehdessäsi töitä, joissa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää tai käsivartesi kiinni pyörivään vaihtotyökaluun. Älä aseta sähkötyökalua pois, ennen kuin vaihtotyökalu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.

Älä koskaan pidä sähkötyökalua käynnissä sitä kantaessasi. Vaatteesi voivat hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tunkeutua kehoosi. ▶ Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kertyminen voi synnyttää sähköisiä vaaratilanteita. Älä käytä sähkötyökalua palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita. Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.

Takaisku ja vastaavat varo-ohjeet

▷ Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristuksiin. Tarttuminen tai puristuksiin joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuu tarttumakohdasta vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristuksiin työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa. Pitele sähkötyökalua tukevasti ja aseta kehosi ja käsi-vartesi asentoon, jossa pystyt vastaamaan takaiskuvoimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitsemaan takaiskuvoimia tai vastamomentteja työkalun käynnistyksessä. Käyttäjä pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä. Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kätesi yli. Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa. Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Tällaiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkötyökalun hallinnan menettämisen.

Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan

Käytä yksinomaan sähkötyökalullesi sallittuja hiomatyökaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi, ei voida suojata riittävästi ja ne ovat turvattomia. Taivutetut laikat on asennettava niin, että niiden hiomapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle, ei voida suojata riittävästi. Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan, eli niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttäjän henkilöä murtokappaleilta, tahattomalta hiomatyökalun koskettamiselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan. Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan. Esimerkiksi: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoitettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voima saattaa murtaa hiomalaikan. Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa hiomalaikkojen laipoista. Älä käytä isompien sähkötyökalujen kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikat eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.

Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita

Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasitusta ja sen altiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisuutta. Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta poispäin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla. Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikallaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaikkaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määritä ja poista puristukseen joutumisen syy. Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierrosluku, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takaiskun. Tue litteät tai isot työkappaleet katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia.

Työkappaletta tulee tukea molemmilta puolilta, sekä katkaisuleikkauksen vierestä että reunoista.

▶ Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheuttaa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihiontaan

Älä käytä ylisuuria hiomapapereita, vaan noudata valmistajan ohjeita hiomapapereiden koosta. Hiomapaperit, jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa

Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutuvat langan kappaleet voivat helposti tunkeutua ohuen vaatetuksen tai ihon läpi. Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kupiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.

Lisävaro-ohjeita

Käytä suojalaseja.

Käytä sopivaa etsintälaitetta piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Vapauta käynnistyskytkin ja aseta se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai verkkopistotulpan irrottamisen takia. Tämä estää tahattoman uudelleenkäynnistymisen. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkaisuun, karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidosiähköistä materiaalia käyttäen täytyy aina käyttää erityistä katkaisusuojusta.

Käytön aikana on huolehdittava riittävästä pölynpoistosta.

Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

1 Laikkasuojuksen lukitusvipu 2 Karan lukituspainike 3 Kierrosluvun asetuksen säätöpyörä (GWS 18-125 SL/GWS 18-125 SPL) 4 Käynnistyskytkin 5 Lisäkahva (eristetty kädensija) 6 Hiomakara 7 Imuhuppu hiontaa varten* 8 O-renkaalla varustettu kiinnityslaippa 9 Kovametallikuppilaikka

10 Kiinnitysmutteri

11 Pikakiinnitysmutteri SDS-kiinnitys 12 Laikkasuojus hiontaa varten 13 Hiomalaikka 14 Laikkasuojus katkaisua varten 15 Katkaisulaikka 16 Kaisuojus 17 Kuminen hiomalautanen 18 Hiomapaperi 19 Rengasmutteri 20 Kuppiharja 21 Imuhuppu leikkaukseen ohjauskelkan kanssa 22 Timanttikatkaisulaikka* 23 Kahva (eristetty kädensija) 24 Hiomakaran pyörimissuuntanuoli 25 Timanttiporakruunu

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taitosivu, jossa on laitteen kuva, ja pidä se ulos käännettynä lukiessasi käyttöohjetta.

Bosch Power Tools 1609 92A 3ZX|7.11.17)

118|Suomi

Tekniset tiedot

Kulmahiomakone	GWS ...	18-125 L	18-125 PL	18-125 SL	18-125 SPL
Tuotenumero	3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3..
Ottoteho	W 1800 1800 1800 1800
Antoteho	W 1145 1145 1145 1145
Nimellinen kierrosluku	min-1	12000 12000 12000 12000
Kierrosluvun säätövalue	min-1	-	-	2800 - 12000	2800 - 12000
Hiomalaikan maks. halkaisija	mm	125	125	125	125
Hiomakaran kierre		M 14	M 14 M 14 M 14
Hiomakaran kierteen suurin salitttu pituus	mm	22	22	22	22
Takaiskun poiskytkentä		●	●	●	●
Uudelleenkäynistyssuoja		●	●	●	●
Käynistysvirran rajoitin		●	●	●	●
Vakioelektroniikka		●	●	●	●
Kierrosluvun esivalinta		-	-	●	●
Paino vastaa EPTA-Procedure 01:2014
- tärinävaimenetulla lisäkahvalla	kg	2,5	2,5	2,5	2,5
- vakiolisäkahvalla	kg	2,3	2,3	2,3	2,3
Sujoausluokka	□/II	□/II	□/II	□/II	□/II

Kulmahiomakone	GWS ...	18-125 L Inox	18-125 PL Inox	18-150 L	18-150 PL
Tuotenumero	3 601 ...	GA4 0..	GA4 1..	GA5 0..	GA5 1..
Ottoteho	W	1800	1800	1800	1800
Antoteho	W	1145	1145	1145	1145
Nimellinen kierrosluku	\( min^{-1} \)	8100	8100	10000	10000
Kierrosluvun säätövalue	\( min^{-1} \)	-	-	-	-
Hiomaläkan maks. halkaisija	mm	125	125	150	150
Hiomakaran kierre		M 14	M 14 M 14 M 14
Hiomakaran kierteen suurin salitttu pituus	mm	22	22	22	22
Takaiskun poiskytkentä		●	●	●	●
Uudelleenkäynistyssuoja		●	●	●	●
Käynistysvirran rajoitin		●	●	●	●
Vakioelektronikkka		●	●	●	●
Kierrosluvun esivalinta		-	-	-	-
Paino vastaa EPTA-Procedure 01:2014-tärinävainenetulla lisäkahvalla	kg	2,5	2,5	2,5	2,5
- vakiolisäkahvalla	kg	2,3	2,3	2,4	2,4
Sujoausluokka		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkevilla jännitteillä ja maakohtaisissa malleissa{name tiedot voivat vahdella}.

Suomi | 119

Melu-/tärinätiedot

	GWS ...	18-125 L	18-125 PL	18-125 SL	18-125 SPL
	3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3..
Melun mittausarvot on määritettyEN 60745-2-3 mukaan.Laitteen tyypillinen A-painotettuÄänenpoinetaso	dB(A)	89	89	89	89
	dB(A)	100	100	100	100
Epävarnuus K	dB	3	3	3	3
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot ah(kolmen suunnan vek-torisumma) ja epävarnuus K mitattunaEN 60745-2-3 mukaan:Pintahionta (rouhennuss):
ah	m/s2	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5
Honta hiomapyöröllä:
ah	m/s2	4,0	4,0	4,0	4,0
K	m/s2	1,5	1,5	1,5	1,5
	GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL
	3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1..
Melun mittausarvot on määritettyEN 60745-2-3 mukaan.Laitteen tyypillinen A-painotettuÄänenpoinetaso	dB(A)	88	88	90	90
	dB(A)	99	99	101	101
Epävarnuus K	dB	3	3	3	3
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot ah(kolmen suunnan vek-torisumma) ja epävarnuus K mitattunaEN 60745-2-3 mukaan:Pintahionta (rouhannuss):
ah	m/s2	6,0	6,0	12,0	12,0
K	m/s2	1,5	1,5	1,5	1,5
Honta hiomapyöröllä:
ah	m/s2	3,0	3,0	3,0	3,0
K	m/s2	1,5	1,5	1,5	1,5

Näissä ohjeissa mainittu värähtelytaso on mitattu normin EN 60745 standardoidun mittausmenetelmän mukaisesti, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

Asennus

Suojalaitteiden asennus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnitysosissa on tullut vika, on sähkötyökalu heti lähetettävä korjattavaksi keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite luvusta "Asiakaspalvelu ja käyttöneuvonta".

Laikkasuojus hiontaa varten

Aseta laikkasuojus 12 karan kaulaan kuvan osoittamalla tavalla. Laikkasuojuksen kolmiomerkin tulee täsmätä vaihdepään olevien vastaavien merkkien kanssa. Paina laikkasuojus 12 karan kaulaan niin, että suojuksen olake tukeutuu sähkötyökalun laippaan ja kierrä suojusta kunnes se lukittuu paikoilleen kuuluvasti. Sovita suojus 12 asento työtehtävän vaatimusten mukaan. Paina lukitusvipua 1 ylöspäin ja

kierrä laikkasuojus 12 haluttuun asentoon.

Säädä laikkasuojusta 12 niin, että kipinäsuihku käyttäjän suuntaan estyy. Laikkasuojus 12 saa kiertyä vain lukitusvipua 1 painettaessa! Muussa tapauksessa ei sähkötyökalua missään tapauksessa käytä, vaan se tulee toimittaa asiakaspalveluun.

Huomio: Laikkasuojuksen 12 koodinokat varmistavat, että vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.

Laikkasuojus katkaisua varten

Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 14. Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta.

Katkaisuun tarkoitettu laikkasuojus 14 asennetaan samalla tavalla kuin hiontaan tarkoitettu laikkasuojus 12.

Pölynimusuojus katkaisun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisun ohjauskelkkaa 21 käyttäen asennetaan samalla tavalla kuin hionnassa käytettävä suojus 12.

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien hiontaan voidaan käyttää kovaa metallikuppiharjaa 9 tai kumista hiomalautasta 17 ja hiomapyörää 18 yhdessä imuhupun 7 kanssa. Imuhuppua 7 ei sovi käyttää metallin työstössä.

Imuhuppuun 7 voidaan liittää sopiva Bosch-pölynimuri. Imuhuppu 7 asennetaan laikkasuojuksen 12 tavoin. Harjareunus voidaan vaihtaa.

Lisäkahva

Käytä supistushylsyä vain lisäkahvan 5 kanssa.

Kierrä lisäkahva 5 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta.

Käsisuojus

Asenna aina käsisuojus 16, kun työskentelet kumisen hiomalautasen 17, tassu- tai laikkaharjan tai tasoliuskalaikan kanssa.

Kiinnitä käsisuojus 16 lisäkahvan 5 avulla.

Hiomatyökalun asennus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia toimenpiteitä.

Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Puhdista hiomakara 6 ja kaikki asennettavat osat. Paina karan lukituspainiketta 2 karan lukitsemiseksi hiomatyökaluja kiinnitettäessä ja irrotettaessa. Käytä karan lukitusta vain katkaisulaikan ollessa pysähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita.

Kiinnitä huomiota siihen, että timanttikatkaisulaikkoja käytettäessä timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli ja sähkötyökalun kiertosuunta (katso vaihteistossa oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 10 paikoilleen ja kiristämällä se sakara-avaimella, katso kappaletta "Pikakiinnitysmutteri".

Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyökalu ei osu laikan suojukseen tai muihin osiin.

Kiinnityslaipassa 8 on muoviosa (O-rengas) keskityslaipan ympärillä. Jos tämä O-rengas puuttuu tai on vaurioitunut, vaihda se ehdottomasti ennen kiinnityslaipan 8 asennusta.

Tasolevylaikka

Asenna aina käsinsuojus 16, kun työskentelet tasolevylaikan kanssa.

Kuminen hiomalaikka

Asenna aina käsinsuojus 16, kun työskentelet kumisen hiomalaikan 17 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri 19 paikoilleen ja kiristä se sakara-avaimella.

Kuppiharja/laikkaharja

Asenna aina käsinsuojus 16, kun työskentelet kuppilaikan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle hiomakaraan, että ne tekevät hiomakaran laippaan hiomakaran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara-avaimella.

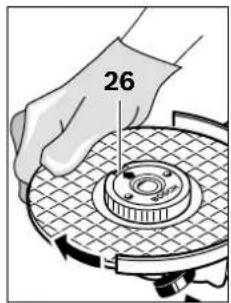

Pikakiinnitysmutteri SDS-lic

Helpon työkalu kiinnityksen aikaansaamiseksi ilman työkaluja voit kiinnitysmutterin 10 sijasta käyttää pikakiinnitysmutteria 11.

Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja katkaisulaikkojen kanssa. Käytä yksinomaan virheetöntä, moitteettomassa kunnossa olevaa pikakiinnitysmutteria 11. Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmutterin 11 sivu, jossa on tekstiä, ei osoita hiomalaikkaa; nuolen tulee osoittaa indeksimerkkiä 26.

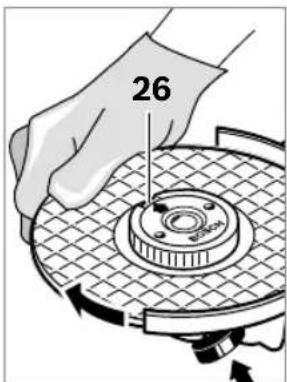

Käytä karan lukituspainiketta 2iomakaran lukitsemiseen. Kierrä hiomalaikkaa voimakkaasti myötäpäivään pikakiinnitysmutterin kiristämiseksi.

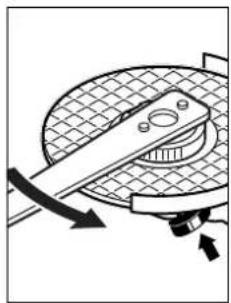

Oikein kiinnitetyn, vaurioitumattoman pikakiinnitysmutterin voit irrottaa sormin kiertämällä uurrettua rengasta vastapäivään.

Älä koskaan irrota kiinnijuuttunutta pikakiinnitysmutteria pihdeillä, vaan käytä sakara-avainta. Aseta sakara-avain mutteriin kuvan osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voidaan käyttää.

Käytettävän hiomatyökalun kierrosluvun [min⁻¹] ja kehänopeuden [m/s] tulee vähintään noudattaa seuraavan taulukon arvoja.

Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu kierrosluku tai kehänopeus.

	maks. [mm]		[mm]	1	[mm/s]
	D	b d [min]
a	115	7	22,2	12000	80
b	125	7	22,2	12000	80
c	150	7	22,2	10000	80

	maks. [mm] D b d [min]		[mm] -1] [m/s]
D	115	-	-	12000 80
	125	-	-	12000 80

7530M141200045

82-M141200080

Vaihteiston pääkieri

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Voit kääntää vaihdepäätä 90° portaisin. Täten voidaan käynnistyskytkin kääntää parempaan käyttöasentoon erityistapauksissa, esim. katkaisutyössä imuhupulla varustettua ohjauskelkkaa 21 käyttäen tai vasenkätisille. Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteisto

pää varovasti ja kotelosta irrottamatta uuteen asentoon. Kiristä 4 ruuvia uudelleen.

Pölyn ja lastun poistoimu

Materiaalit, kuten lyijypitoinen pinnoite, jotkut puulajit, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökkipölyä, pidetään karsinogeenisina, erityisesti yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. Huolehdi työkohteen hyvästä tuuletuksesta. Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassa olevat säännökset koskien käsiteltäviä materiaaleja.

Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.

Käyttö

Käyttöönotto

Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Jos sähkötyökalua käytetään siirrettävien sähkövoimalaitteiden (generaattoreiden) kanssa, joissa ei ole riittäviä tehovaroja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella varustettua jännitesäädintä, saattaa sähkötyökalun käynnistys johtaa tehonmenetyksiin tai epänormaaliin toimintaan. Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin verkkojännitettä ja taajuutta koskien.

Käynnistys ja pysäytys

Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.

Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 4 eteen ja paina sitä samalla.

Lukitse painettu käynnistyskytkin 4 työntämällä käynnistyskytkin 4 pidemmälle eteen.

Sammuta sähkötyökalu päästämällä käynnistyskytkin 4 vapaaksi tai, jos se on lukittuna, paina lyhyesti käynnistyskytkintä 4 ja päästä se sitten vapaaksi.

Kytkinmalli ilman lukitusta (maakohtainen):

Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 4 eteen ja paina sitä samalla.

Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 4 vapaaksi.

Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä pyörimään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatyökaluja. Vaurioituneet hiomatyökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia.

Takaiskun poiskytkentä

Jos kierrosluku äkillisesti putoaa, esim. laikan jäädessä puristuksiin katkaisu-uraan, keskeytyy moottorin virransyöttö elektronisesti.

Uutta käyttöönottoa varten tulee käynnistyskytkin 4 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistyksen virtakatkon jälkeen.

Uutta käyttöönottoa varten tulee käynnistyskytkin 4 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen.

Käynnistysvirran rajoitin

Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen sähkötyökalua käynnistettäessä, ja tekee käytön mahdolliseksi 16 A-sulakkeella.

Huomio: Jos sähkötyökalu pyörii heti käynnistyksen jälkeen täydellä kierrosluvulla, käynnistysvirran rajoittimeen, uudelleenkäynnistyssuojaan tai takaiskun poiskytkentään on tullut vika. Sähkötyökalu tulee välittömästi lähettää asiakaspalveluun, katso osoitteet luvusta "Asiakaspalvelu ja käyttöneuvonta".

Vakioelektroniikka

Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn etenemisen.

Kierrosluvun esivalinta (GWS 18-125 SL/GWS 18-125 SPL)

Kierrosluvun esivalinnan säätöpyörällä 3 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

Seuraavan taulukon tiedot ovat suosituksia.

Materialiall	Käytö	Valhtoyökalu	Saatöpyörän asento 3
Metalli Maalinpoisto Hiomapaperi 2 - 3
Puu, metalli Harjaus, ruosteenoisto Kuppiharja, hiomapaperi 3
Metalli, kivi Hionta Hiomalaiikka 4 - 6
Metalli Rouhintahionta	Hiomalaiikka 6
Kivi	Katkaisu	Katkaisulaikka ja ohjauselkka	6
		(kiven leikkaus on sallittua vain ohjauselkan kanssa)
Metalli Katkaisu	Katkaisulaikka	6

Kierroslukuportaiden ilmoitetut arvot ovat suuntaa-antavia arvoja.

Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisävaruste, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.

Kierrosluvun esi- valintaporras	GWS 18-125 ... [mi n-1]	GWS 18-150 ... [mi n-1]
1	2800 2800
2	4500 4100
3	6300 5400
4	8200 6700
5	9800 8000
6	12000 10000

Työskentelyohjeita

Ole varovainen, kun teet leikkauksia kantaviin seiniin, katso kappale "Statiikkaohjeita". Kiinnitä työkappale, ellei se oman painonsa ansiosta pysy paikoillaan. Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy. Anna sähkötyökalun käydä muutamia minuutteja tyhjäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyökalu jäähtyisi. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Älä käytä sähkötyökalua katkaisuhiontateineessä.

Rouhintahionta

Älä koskaan käytä katkaisulaikkaa rouhintahiontaan.

30° - 40° päästökulmalla saat parhaan tuloksen rouhintahionnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin työkappale ei kuumene liikaa, ei värjäydy eikä siihen muodostu uria.

Tasoliuskalaikka

Tasoliuskalaikalla (lisävaruste) voit työstää myös kuperia pintoja ja profiileja.

Tasofiuskalaikat kestävät huomattavasti pidempään, ovat hiljaisempia ja toimivat pienemmällä pintalämpötilalla kuin perinteiset hiomalaikat.

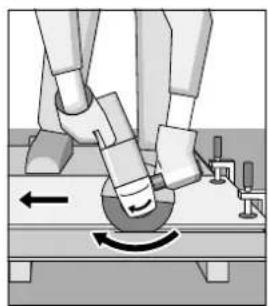

Metallin katkaisu

Katkaisussa sidosainetta käyttäen täytyy aina käyttää katkaisusuojusta 14.

Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettävään materiaaliin soveltuvaa syöttönopeutta. Älä paina katkaisulakkaa, älä kallista äläkä heiluta sitä.

Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivuttain.

Sähkötyökalua tulee aina kuljettaa vastapyörimissuuntaan. Muussa tapauksessa on olemassa vaara, että työkalu hallitsemattomasti ponnahtaa leikkauksesta.

Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pienimmästä halkaisijasta.

Kiven leikkaus

Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta. Käytä pölynsuojanaamaria. Sähkötyökalua saa käyttää vain kuivaleikkaukseen/kuivahiontaan.

Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa. Kun katkaisussa ohjauskelkalla 21 käytät pölynimusuojusta, tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjelmassa löytyy sopivia pölynimureita.

Käynnistä sähkötyökalu ja aseta se ohjauskelkan etuosa edellä työkappaletta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettävään materiaaliin soveltuvaa syöttönopeutta.

Leikattaessa erityisen kovia materiaaleja, esim. betonia, jonka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröivä kipinäkehä viittaa selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisulaikan käydä hetken kuormittamattomana maksiminopeudella, jotta se jäähtyy.

Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laikka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen).

Statiikkaohjeita

Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 tai maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staattikolta, arkkitehdilta tai asianomaiselta rakennusvalvonnalta.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puhtaiksi säännöllisin välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suojaus saattaa heikentyä.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorittaa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvallisuuden vaarantamisen välttämiseksi.

Varastoi ja käsittele lisävarustetta huolellisesti.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 0102961838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeusteknisin muutoksin pidätetään.

FeviKec unoBcEicac aopaleiac yia nAeKtpka epyaieia

TPOEIAOIOIHSH

Aiaaote 6eic nunoeleic aopaaieac kai cnoyniec. A

ae kata ntnan wun odebileaw aapaleiac kai wov onyw mnpoe va npokalaooun aeKtponlaia, npkayia /kaioobaopocraupatiaouc.

DuAeTe 8aEc TnpoEonounTukec uno6eiEcKai oynie Cya KaBcpeAALovTuKxPOn.

O opiooc HAeKpiko eyaelo nou xpnoiopoiaelai otic npoieomoinkec umodieic avapepetai o aeekpika epyaleia nou Tpofoaotovntao to naekpiko biKTuo (pe nekpiko kaawdo) kaowk ao nekpik aeyaloe nou Tpofoaotovntan no mataipia (xwoic nckpiko kaaolo).

Aoapaleia oTo xwpo epyaioac

AiaipnepetovtoeaupeaeoekaopoKa KaAa ApoTapevo.AraIgnooteivecnepoxcpeyaocmuopei va oonouov ce atruqna. Mny epyacege me to nkeptko epyaaleo oe neipalavonou unapxki klvduvoc eknpnc, oto onoio urapxuy ephiakyaupvaepiahokov Taekpiapaeyalaenqiuoyov otwnpniopoi o onoloc mopel va avapaei tkrkovn tca vauohuiocic. Oraiv xpaonpoite To nkepko epyaleo kpatate paoka an' auto taiau kdaa Taov npaeupokoeva ato. 2e nepiwn ananaanc Tnpooaxnacmupe va xaote tv ekyo tou nxaavmuotc.

Haektpkuaaepaaeia

To pou nAekpokou epaaleiou npenei va taipacei onny pia. Aev emtpenetrae ie kavevapnpno netaatporntou pic. Mn xpanoepoiie npoaopooktiaqic oe ouvduaopeyewe naekpkaepyaia. Apcanolnta qic kai katdaanae npioccemuovou tv kivuvo npckponlqiac. Anopeuyete nTv enaipou oawatoc aoc me yewuevee emapveiec otwoc oahvnc,epavrtka owata (kalo- pep), kouvicnpsiyeia. Otav to owaoc eivai yewo auavctao kivduoc ncktponlqic. MnyekTeTe Ta nXavnata O npxh n Tnuypaa. H dieiaou nepu o eva nekpiko epyaaleo auXavei Tov kivduvo nckponlanxiac. Mn xnpoioite To nekpko kalwo yia va meta- pepote nva avapnoeTo nekpko epaaleo, yia va ByaTeTo qic ano tv npia. Kpatate To nekpko Kaawdo paKpi a no unepoAke cepuokpaic, Koptpe cakue kai/ an okvnta eaptnata. Tuxov xaaoe va n peinayeva nekpki Kaowia auFavouv to kivduvo naekponanElac. Orav epyae0e μ' evaektpko epyaaleio oto unatpOvo xpoanoneite kalaowda emukuvoc (maalavtec) nou elva katalana kai yxon an tounatpO.Hxon

Eaannikad 125

kaawbiw emnkuvnc katanaaw yia unaiopouc xipouc ealattwei tov kivuvo naekponlanEiac.

OraV npOn Tou nektpkou epyaleiou o vpo nepiBaaov elvaavopoeuktn, tore xponquonotere evapnoateutuk diakontn diappocn (diakomn FI/RCD).Hxonov evoc pnooteutuk diakontn diappocn c aattveiv tov kivduvo nektonanfiaac.

Aoopaia npooonw

Kun käytät sähkötyökalua, noudata aina varotoimia, mukaan lukien seuraavat. Älä käytä sähkötyökalua ollessasi väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken huolimattomuus sähkötyökalua käytettäessä voi johtaa vakaviin henkilövahinkoihin. Käytä aina suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynaamari, liukuesteiset turvajalkineet, suojakypärä tai kuulosuojaimet, joita käytetään sopivissa olosuhteissa, vähentävät henkilövahinkojen riskiä. Vältä tahatonta käynnistymistä. Varmista, että sähkötyökalu on kytketty pois päältä ennen kuin liität sen virtalähteeseen tai akkuun, nostat tai kannat sitä. Jos kannat sähkötyökalua sormi kytkimellä tai kytket sen virtalähteeseen, kun se on päällä, onnettomuudet ovat todennäköisiä. Irrota mahdolliset säätötyökalut tai jakoavaimet ennen sähkötyökalun käynnistämistä. Jakoavain, joka on jätetty kiinni sähkötyökalun pyörivään osaan, voi aiheuttaa henkilövahinkoja. Älä ylitä itseäsi. Pidä aina tasapaino ja tuki. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet kaukana liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. Jos laitteessa on pölynpoistoliitäntä, varmista, että se on liitetty ja käytössä oikein. Pölynpoiston käyttö voi vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalujen turvallinen käyttö ja hoito

Älä ylikuormita laitetta. Käytä oikeaan työhön oikeaa sähkötyökalua. Oikealla sähkötyökalulla teet työn paremmin ja turvallisemmin sillä nopeudella, johon se on suunniteltu.

Tämä sähkötyökalu on tarkoitettu ammattikäyttöön. Lue käyttöohjeet huolellisesti ennen käyttöä ja säilytä ne tulevaa tarvetta varten. Varmista, että ymmärrät työkalun toiminnan ja osaat käyttää sitä turvallisesti. Noudata aina annettuja ohjeita ja varoituksia. Sähkötyökalujen väärinkäyttö voi aiheuttaa vakavia vammoja. Pidä työkalut poissa lasten ulottuvilta. Älä käytä työkalua, jos sen suojukset ovat vaurioituneet tai puuttuvat. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät henkilöt, jotka eivät tunne niiden käyttöä. Tarkista aina, että työkalu on kytketty irti verkkovirrasta ennen huoltoa tai säätöjä. Varmista, että kaikki osat ovat kunnolla kiinni ja että työkalu on hyvässä kunnossa. Käytä aina suojavarusteita, kuten suojalaseja ja kuulosuojaimia. Noudata työpaikan turvallisuusmääräyksiä. Älä käytä työkalua, jos olet väsynyt tai huumeiden tai alkoholin vaikutuksen alaisena. Pidä työalue siistinä ja hyvin valaistuna. Varmista, että työkalu on sammutettu ennen kuin jätät sen valvomatta. Säilytä työkalua kuivassa ja turvallisessa paikassa.

Huolto

Tämä sähkötyökalu on suunniteltu ammattikäyttöön ja kestämään vaativia olosuhteita. Se on valmistettu korkealaatuisista materiaaleista.

Turvallisuusvaroitukset yleisille sähkötyökaluille

Lue kaikki turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot, jotka toimitetaan tämän sähkötyökalun mukana. Ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Termi "sähkötyökalu" viittaa verkkovirralla toimiviin työkaluihin ja akkukäyttöisiin työkaluihin.

Tämä sähkötyökalu on tarkoitettu käytettäväksi vain ammattilaisten toimesta. Lue kaikki turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot, jotka toimitetaan tämän sähkötyökalun mukana. Ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Tämä sähkötyökalu ei sovellu käytettäväksi ulkona. Sähkötyökalun käyttö ulkona voi aiheuttaa vaaratilanteita.

Muista, että sähkötyökalujen käytössä on noudatettava turvallisuusohjeita. Varmista, että työskentelyalue on puhdas ja hyvin valaistu. Sähkötyökaluja ei saa käyttää räjähdysvaarallisissa tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista voi syntyä kipinöitä, jotka voivat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset poissa työskentelyalueelta. Sähkötyökaluja ei saa käyttää, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkista aina työkalu ennen käyttöä, esimerkiksi terät, suojukset ja muut osat. Jos sähkötyökalu on vaurioitunut, älä käytä sitä, vaan korjauta se tai hanki uusi. Varmista, että työkalu on kytketty pois päältä ennen kuin kiinnität tai irrotat osia. Käytä aina suojalaseja ja muita suojavarusteita, kuten kypärää, kuulosuojaimia ja suojakäsineitä. Varmista, että työskentelyalue on hyvin tuuletettu. Pidä työkalut poissa lasten ulottuvilta. Noudata aina valmistajan ohjeita.

Työskentelyn aikana on käytettävä suojavarusteita. Työkalun osat voivat aiheuttaa vakavia vammoja, jos niitä ei käsitellä oikein.

Vältä kosketusta sähkötyökaluun maadoitetuilla pinnoilla, kuten putkilla, lämpöpattereilla, liesillä ja jääkaapeilla, kun kehosi on kosketuksissa maahan. Jos kosketat sähkötyökalua maadoitettuun pintaan, virtapiiri voi kulkea kehosi läpi ja aiheuttaa sähköiskun. Pidä sähkötyökalu aina turvallisella etäisyydellä työskentelyalueesta. Tarkista sähkötyökalun kunto ennen käyttöä. Jos työkalu tai sen osa on vaurioitunut, älä käytä sitä. Älä altista sähkötyökalua sateelle tai kosteudelle. Varmista, että työskentelyalue on hyvin valaistu. Älä käytä sähkötyökalua räjähdysvaarallisessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalun aiheuttamat kipinät voivat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset poissa työskentelyalueelta. Älä anna sähkötyökalun olla käynnissä ilman valvontaa. Käytä suojavarusteita, kuten suojalaseja ja kuulosuojaimia. Varmista, että työskentelyalue on puhdas ja hyvin järjestetty. Noudata kaikkia turvallisuusohjeita.

Lue kaikki turvallisuusvaroitukset ja ohjeet

Takaisku on äkillinen reaktio, joka tapahtuu, kun pyörivä työkalu, kuten hiomalaikka, hiomalevy, harja tai terä, tarttuu kiinni tai juuttuu työstettävään materiaaliin. Tämä aiheuttaa pyörivän työkalun äkillisen pysähtymisen, ja työkalu sinkoutuu hallitsemattomasti vastakkaiseen suuntaan kuin mihin se pyörii. Esimerkiksi jos hiomalaikka tarttuu kiinni työstettävään materiaaliin, laikan reuna voi upota materiaaliin ja aiheuttaa laikan sinkoutumisen tai takaiskun. Takaisku voi aiheuttaa vakavan loukkaantumisen. Älä koskaan vie käsiäsi tai kehoasi takaiskun tielle. Käytä aina suojalaseja ja muita suojavarusteita. Vältä takaiskun aiheuttamia vaaroja noudattamalla alla olevia ohjeita.

Sähkötyökalua on käytettävä varoen, ja sitä on pidettävä oikealla tavalla, jotta vältetään tapaturmat. Noudata aina valmistajan ohjeita ja käytä suojavarusteita. Älä koskaan käytä sähkötyökalua, jos olet väsynyt tai huumeiden tai alkoholin vaikutuksen alaisena. Pidä työalue puhtaana ja hyvin valaistuna. Varmista, että työkalu on kytketty irti virtalähteestä ennen huoltoa tai säätöjä. Käytä aina suojalaseja ja muita suojavarusteita. Älä ylitä työkalun suurinta sallittua nopeutta. Sähkötyökalua on käytettävä vain sen käyttötarkoitukseen. Älä käytä työkalua, jos sen johto on vaurioitunut. Pidä kädet poissa liikkuvista osista. Noudata kaikkia turvallisuusohjeita.

Tarkista suojavarusteet ennen käyttöä

Käytä aina suojalaseja ja kuulosuojaimia, jotka ovat hyväksyttyjä ja sopivat sähkötyökaluun. Suojavarusteiden on oltava asianmukaiset ja niiden on suojattava tehokkaasti. Varmista, että suojavarusteet ovat ehjät ja oikean kokoiset. Älä käytä vaurioituneita suojavarusteita. Suojalasien on oltava iskunkestäviä ja merkinnöiltään CE-merkittyjä. Kuulosuojaimet on valittava melutason mukaan. Käytä aina asianmukaisia suojavarusteita, kun käytät sähkötyökalua.

Käytä aina suojakäsineitä, jotka on valmistettu sopivasta materiaalista ja jotka suojaavat sähköiskulta. Tarkista käsineet ennen käyttöä ja vaihda ne, jos ne ovat kuluneet tai vaurioituneet. Älä käytä käsineitä, jotka ovat märät tai likaiset. Noudata aina valmistajan ohjeita ja käytä asianmukaisia suojavarusteita.

Noudatetaan moottorin jäähdytysilman ottoa ja poistoa. Tarkista suodattimen kunto. Suodattimen tukkeutuminen moottorin jäähdytysilman otossa vähentää jäähdytystehoa ja voi aiheuttaa moottorin ylikuumenemisen. Vältä moottorin käyttöä pölyisessä ympäristössä. Kun moottori on käynnissä, pidä huoli, että jäähdytysilma pääsee esteettä virtaamaan. Jos moottori on varustettu ilmansuodattimella, se on puhdistettava tai vaihdettava säännöllisesti. Älä koskaan irrota moottorin suojuksia moottorin ollessa käynnissä. Varmista, että työskentelyalue on hyvin tuuletettu. Älä käytä moottoria suljetussa tilassa. Anna moottorin jäähtyä ennen huoltotoimenpiteitä. Muuten moottori voi vaurioitua tai aiheuttaa tulipalon. Suuret pölymäärät voivat tukkia suodattimen ja aiheuttaa ylikuumenemisen. Suuret pölymäärät on poistettava säännöllisesti. Suodatin on pidettävä puhtaana ja se on tarkistettava säännöllisesti. Noudata turvallisuusohjeita ja käytä suojavarusteita. Moottori voi aiheuttaa palovammoja tai sähköiskun, jos sitä ei käsitellä oikein.

Erityiset turvallisuusohjeet työskentelyyn sähkölaitteiden kanssa

Älä koske sähköjohtoihin. Varmista, että laite on kytketty irti verkkovirrasta ennen huoltotoimenpiteitä. Sähköiskun vaara.

12 Suomi

Moottorin osat voivat aiheuttaa vammoja, takertua vaatteisiin, aiheuttaa palovammoja tai vaurioita.

Erityiset turvallisuusohjeet työskentelyyn paineilmalla

Varmista, että paineilmaletkut ovat hyvässä kunnossa ja että liitännät ovat tiiviitä. Tarkista letkut säännöllisesti. Paineilma voi aiheuttaa vakavia vammoja, jos sitä käytetään väärin. Kun käytät paineilmatyökaluja, käytä suojalaseja ja kuulosuojaimia. Varmista, että työskentelyalue on hyvin tuuletettu. Paineilma voi nostaa pölyä ja aiheuttaa hengitysvaaran. Noudata valmistajan ohjeita.

Täydentävät turvallisuusohjeet. Noudata suojavarusteita.

Varmista, että laite on kytketty pois päältä ennen kuin asennat tai irrotat lisävarusteita. Älä koskaan käytä laitetta, jos se on vaurioitunut tai jos sen johto tai pistoke on vaurioitunut. Tarkista laite säännöllisesti. Älä jätä laitetta toimimaan ilman valvontaa. Käytä aina suojalaseja ja suojakäsineitä. Varmista, että työskentelyalue on hyvin tuuletettu. Älä käytä laitetta syttyvien nesteiden tai kaasujen lähellä. Noudata aina paikallisia turvallisuusmääräyksiä.

Tuotteen kuvaus ja sen käyttötarkoitus

Lue kaikki turvallisuusvaroitukset ja ohjeet. Turvallisuusvaroitusten ja ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa tarvetta varten.

Käyttö ohjeiden mukaisesti

Sähkötyökalu on tarkoitettu poraamiseen, ruuvaamiseen ja sekoittamiseen. Laitetta saa käyttää vain kuivissa tiloissa. Laitetta ei saa käyttää veden kanssa. Käytä laitetta vain sen käyttötarkoitukseen.

Toimitukseen sisältyvät osat

Toimitukseen sisältyvät osat on kuvattu sähkötyökalun käyttöohjeessa.

Levyn vaihtamiseksi avaa kiristysmutteri 10 ja kiinnitä levy hylsynavaimella, katso kohta "Pikakiristysmutteri".

Pikakiristysmutteri SDS-clic

Puhdista pölynkeräyskohta säännöllisesti. Pöly voi syttyä helposti.

302|Suomi

Käyttö

Lukitsematon kytkin

(joissakin käyttömaissa erityinen malli):

Välillinen takaisku

www.bosch-pt.com
