BRUKSANVISNING NZ64B5046FK/U1 SAMSUNG

Använda denna bruksanvisning

Följande symboler används i denna bruksanvisning: Modellnamn och serienummer

Säkerhetsinstruktioner

Bortskaffande av förpackningsmaterialet Korrekt bortskaffande av din gamla apparat Korrekt bortskaffande av denna produkt (avfall från elektrisk och elektronisk utrustning)

Säkerhetsanvisningar till installatören Verktyg du behöver Ansluta till eluttaget Installera i arbetsbänken Komponenter

Innan du börjar Kokzoner Manöverpanel Induktionsuppvärmning Säkerhetsavstängning Indikator för restvärme Temperaturavkänning Kokkärl Använda tryckknapparna Ljud under användning Den första rengöringen

Drift Slå på apparaten Stänga av apparaten Välja kokzon och effektnivå 2

Max Boost Använda Flex-zonen (endast på modeller med Flex-zoner) Flex-zon Plus (endast på modeller med Flex-zon Plus) Håll varm Timer Pausa/återuppta Snabbstopp Barnsäkerhetslås Gräns för maximal effekt Ljud av/på Smart Connect Styra en köksfläkt

Underhålla apparaten Häll Lätt smuts Envis smuts Problematisk smuts Hällens ram (valfritt) För att undvika att din apparat skadas

Felsökning och service Felsökning Service

20 20 21 22 22 22 22 23 23 24 24 25

Säkerhetsinstruktioner

Ta dig tid att läsa denna ägarhandbok och lägg särskild vikt vid säkerhetsinformationen i följande avsnitt innan du använder din apparat. Behåll denna bruksanvisning som referens. Kom ihåg att ge den nya ägaren denna bruksanvisning om apparaten får en ny ägare.

Säkerhetsaspekterna för denna apparat överensstämmer med alla godkända tekniska standarder och säkerhetsstandarder. Som tillverkare anser vi dock också att det är vårt ansvar att informera dig om följande säkerhetsanvisningar.

Följande symboler används i denna bruksanvisning:

Denna apparat är inte avsedd för att användas av en person (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med brist på kunskap och erfarenhet. Detta gäller såvida de inte är under övervakning av, eller har fått instruktioner om hur apparaten används, från en person som ansvarar för deras säkerhet. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten. Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn. Möjligheten att koppla bort måste införlivas i de fasta ledningarna i enlighet med reglerna för ledningsdragning.

VARNING Faror eller farlig hantering som kan resultera i allvarliga personskador eller dödsfall. VARNING Faror eller farlig hantering som kan resultera i mindre personskador eller skador på egendom. VARNING Följ dessa grundläggande säkerhetsåtgärder för att minska risken för brand, explosion, elektriska stötar eller personskador när hällen används. OBS! Användbara tips, rekommendationer eller information som hjälper användare att använda produkten.

Modellnamn och serienummer Både modellnamnet och serienumret finns under hällens bas. Skriv ned informationen eller sätt fast den extra produktetiketten (sitter ovanpå produkten) på denna sida för framtida användning. Modellnamn Serienummer

Använda denna bruksanvisning

Använda denna bruksanvisning

Säkerhetsinstruktioner

Säkerhetsinstruktioner

Denna apparat ska kunna kopplas bort från elnätet efter installationen. Bortkopplingen kan ske genom en åtkomlig kontakt eller en omkopplare placerad i de fasta ledningarna i enlighet med reglerna för ledningsdragning. Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara. Den angivna fixeringsmetoden innefattar inte limning eftersom detta inte anses vara en pålitligt fixeringsmetod. VARNING: Om ytan är sprucken ska du stänga av apparaten för att minska risken för elektriska stötar. Under användning blir apparaten varm. Var försiktig så att du inte vidrör värmeelement inuti hällen. VARNING: Åtkomliga delar kan bli heta under användning. Små barn ska hållas borta. Ångbaserad rengöring är inte tillåten. Metalliska föremål såsom knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta. Efter användning ska du stänga av hällens element med dess reglage och inte förlita dig på detektorn för kokkärl. Enheten är inte avsedd att styras av en extern timer eller ett separat fjärrkontrollsystem. 4

VARNING: Tillagningen måste övervakas. En kortsiktig tillagning måste övervakas kontinuerligt. Apparaten får inte monteras bakom en dekorativ dörr eftersom detta kan leda till överhettning. VARNING: Apparaten och dess åtkomliga delar blir heta under användning. Var försiktig så att du inte vidrör värmeelement. Barn under 8 år bör hållas borta om de inte kan hållas under ständig uppsyn. VARNING: Oövervakad matlagning med fett eller olja på en häll kan vara farligt och leda till brand. Försök ALDRIG släcka en eld med vatten. Stäng i stället av apparaten och täck sedan lågan med t.ex. ett lock eller en brandfilt. VARNING: Risk för brand: Förvara inte föremål på kokytorna. VARNING: Använd endast hällskydd som apparatens tillverkare har designat eller anger som lämpliga i bruksanvisningarna. Alternativt kan hällskydd som finns inbyggda i apparaten användas. Användning av olämpliga hällskydd kan orsaka olyckor. Ytorna kan bli varma vid användning.

VARNING Se till att en kvalificerad tekniker har monterat och jordat apparaten korrekt. Service på apparaten får endast utföras av kvalificerad servicepersonal. Reparationer som utförs av ej kvalificerade individer kan orsaka personskada eller allvarliga tekniska fel. Kontakta din lokala kundtjänst om apparaten behöver repareras. Underlåtenhet att följa dessa anvisningar kan leda till skada och upphäva garantin. Inbyggda apparater får endast användas när de har monterats i skåp och arbetsytor som överensstämmer med relevanta standarder. Detta garanterar tillräckligt skydd mot kontakt för elektriska enheter enligt de väsentliga säkerhetsstandarderna. Om apparaten slutar fungera eller om det uppstår sprickor eller brister ska du:

Säkerhetsinstruktioner

Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn om de inte är äldre än åtta år och under uppsikt. Håll apparaten och dess sladd utom räckhåll för barn under åtta år.

• stänga av alla kokzoner, • koppla bort hällen från strömförsörjningen och • kontakta din lokala kundtjänst. Om hällen spricker ska du stänga av apparaten för att minimera risken för elektriska stötar. Använd inte hällen förrän glasytan har bytts ut. Svenska

Säkerhetsinstruktioner

Använd inte hällen för att värma aluminiumfolie, produkter inslagna i aluminiumfolie eller frysta livsmedel förpackade i aluminiumkärl. Vätska mellan underdelen av kokkärlet och hällen kan skapa ångtryck. Detta kan leda till att kokkärlet lyfts. Se alltid till att kokytan och kokkärlets botten hålls torra. Kokzonerna blir heta när du lagar mat. Håll alltid små barn borta från apparaten. Håll allt förpackningsmaterial utom räckhåll för barn eftersom det kan utgöra en fara för barnen. Denna apparat får endast användas för vanlig matlagning och stekning vid hemmabruk. Den är inte avsedd för kommersiellt eller industriellt bruk. Använd aldrig hällen för att värma upp utrymmet. Var försiktig när du ansluter elektriska apparater till eluttag nära hällen. Strömkablar får inte komma i kontakt med hällen. Överhettat fett och olja kan snabbt fatta eld. Lämna aldrig kokkärl utan uppsikt när du tillagar livsmedel i fett eller olja, till exempel vid tillagning av pommes frites. Stäng av kokzonerna efter användning. Håll alltid kontrollpanelen ren och torr.

Placera aldrig brännbara föremål på hällen då detta kan orsaka brand. Det finns risk för brännskador om apparaten används vårdslöst. Kablar från elektriska apparater får inte vidröra den heta kokytan på hällen eller heta kokkärl. Använd inte hällen för att torka kläder. Användare med pacemaker och aktiva hjärtimplantat måste hålla överkroppen vid ett avstånd på minst 30 cm från induktionszonerna när de slås på. Om du är osäker bör du rådfråga enhetens tillverkare eller din läkare. (Endast för modeller med induktionshäll) Försök inte reparera, demontera eller modifiera apparaten själv. Stäng alltid av apparaten innan rengöring. Rengör hällen i enlighet med rengörings- och skötselanvisningarna i denna handbok. Håll husdjur borta från apparaten eftersom de kan trampa på apparatens styrreglage och orsaka fel.

Bortskaffande av förpackningsmaterialet

Korrekt bortskaffande av denna produkt (avfall från elektrisk och elektronisk utrustning)

VARNING Korrekt bortskaffande av din gamla apparat VARNING Innan du bortskaffar din gamla apparat ska du se till att den inte går att använda för att undvika potentiella faror. Gör detta genom att be en behörig tekniker att koppla bort apparaten från strömförsörjningen och ta bort strömkabeln. Apparaten får inte bortskaffas som hushållsavfall. Information om uppsamlingsdatum och allmänna platser för bortskaffande av avfall går att erhålla från din lokala avfallsavdelning eller kommunen.

(Gäller i länder med separata insamlingssystem) Denna märkning på produkten, tillbehören eller litteraturen indikerar att produkten och dess elektroniska tillbehör (såsom laddare, headset eller USB-kabel) inte ska bortskaffas tillsammans med annat hushållsavfall vid slutet av deras livslängd. Materialresurserna ska återvinnas på ett ansvarsfullt sätt för att förhindra potentiella skador på miljön eller människors hälsa på grund av oreglerad avfallshantering. Separera dessa föremål från andra typer av avfall och återvinn dem. Hushållsanvändare bör kontakta antingen återförsäljaren för produkten eller lokala myndighetskontor för information om var och hur de kan ta dessa föremål för miljövänlig återvinning. Företagsanvändare ska kontakta sin leverantör och kontrollera köpekontraktets villkor. Den här produkten och dess elektroniska tillbehör får inte blandas med annat kommersiellt avfall för bortskaffning. Besök www.samsung.com/uk/aboutsamsung/sustainability/environment/ our-commitment/data/ för mer information om Samsungs miljöåtaganden och

produktspecifika regulatoriska skyldigheter såsom REACH Svenska

Säkerhetsinstruktioner

Allt material som används för att packa produkten går att återvinna. Ark och hårda skumdelar är märkta på lämpligt sätt. Bortskaffa förpackningsmaterial och gamla apparater med hänsyn till säkerhet och miljön.

Montera hällen VARNING Säkerställ att den nya apparaten endast installeras och jordas av behörig personal. Följ denna anvisning. Garantin täcker inte skador som kan uppstå på grund av inkorrekt installation. Tekniska data finns i slutet av denna handbok.

Linjal eller rätskiva

En enhet måste tillhandahållas vid den elektriska installationen som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm. Passande isolationsenheter inkluderar ledningsskyddande bortkoppling, säkringar (säkringar av skruvtyp ska tas bort från hållaren), jordfelsbrytare och kontaktanordningar. Denna apparat motsvarar EN 60335 - 2 - 6 gällande brandskydd. Denna typ av apparat måste installeras med ett högt skåp eller en vägg på ena sidan. Installationen måste säkerställa stötskydd. Köksenheten som apparaten installeras i måste uppfylla stabilitetskraven enligt DIN 68930. Alla skurna ytor måste tätas med ett lämpligt tätningsmaterial för att skydda mot fukt. På arbetsytor med plattor måste fogarna i området där hällen är placerad fyllas helt med fogbruk. På arbetsytor med naturlig eller artificiell sten eller keramik, måste fjäderbeslagen fästas med en lämplig konstharts eller blandat bindemedel. Säkerställ att tätningen är korrekt monterad mot arbetsytan utan glapp. Ytterligare tätningsmaterial av silikon får inte användas eftersom detta gör borttagning vid service svårare. Hällen måste tryckas ut underifrån när den tas bort. En skiva kan installeras under hällen. Ventilationsutrymmet mellan arbetsytan och enhetens främre del på undersidan får inte täckas.

Ansluta till eluttaget Innan anslutning utförs ska du kontrollera att apparatens nominella spänning – det vill säga den spänning som anges på typskylten – motsvarar den tillgängliga matningsspänningen. Typskylten sitter på hällens nedre hölje. VARNING Stäng av strömmen till kretsen innan ledningar ansluts till den. Värmeelementets spänning är AC 230 V~ Apparaten fungerar också i nätverk med 220 eller 240 V~. Hällen ska anslutas till elnätet med en enhet som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm, såsom automatisk ledningsskyddande bortkoppling, jordfelsbrytare eller säkring. VARNING Kabelanslutningarna måste göras i enlighet med föreskrifterna, och plintskruvarna ska dras åt ordentligt. VARNING När hällen är ansluten till elnätet ska du kontrollera att alla kokzoner är redo för användning genom att kort slå på var och en i ordning med maximal effekt och lämpligt kokkärl.

VARNING VARNING Var uppmärksam på fas och neutral tilldelning (överensstämmelse) i anslutningen mellan huset och apparaten (anslutningssystem). I annat fall kan komponenter skadas. Garantin täcker inte skador till följd av felaktig montering.

Följ kopplingsschemat som finns nära terminalerna för korrekt matningsanslutning.

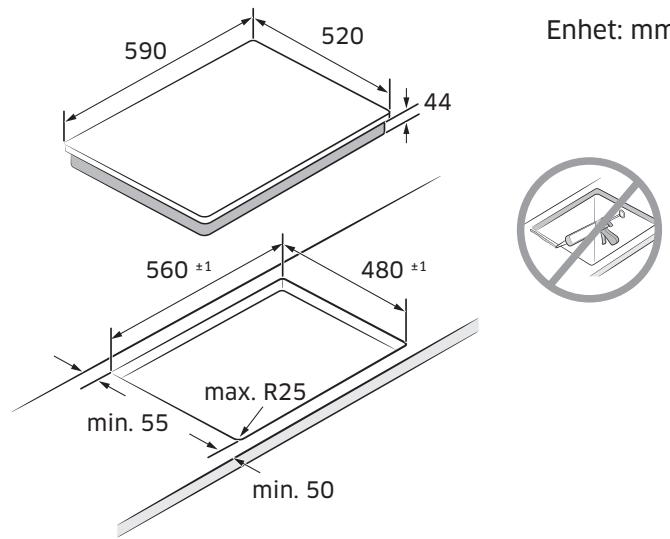

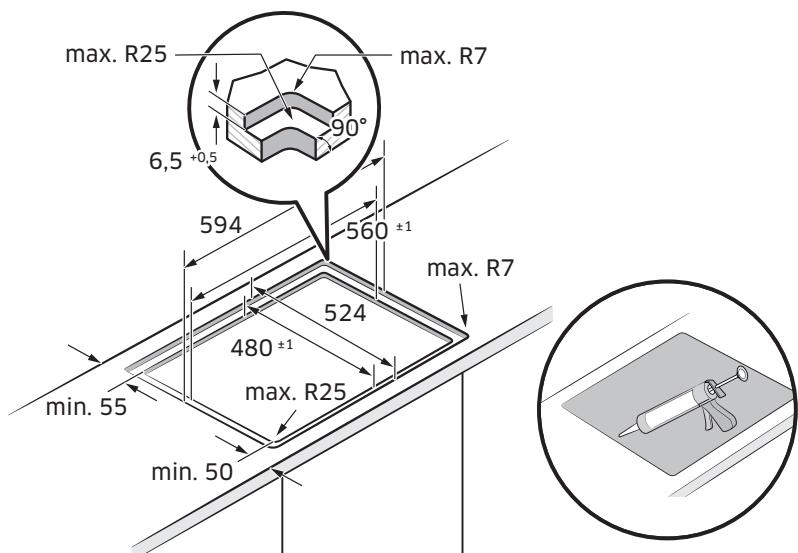

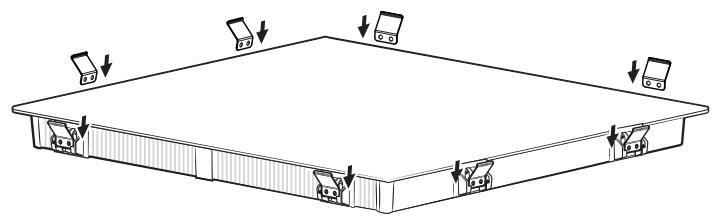

Installera i arbetsbänken OBS!

VARNING Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara.

2N~ (16 A): S eparera ledningarna med 2 faser (L1 och L2) före anslutning. 01

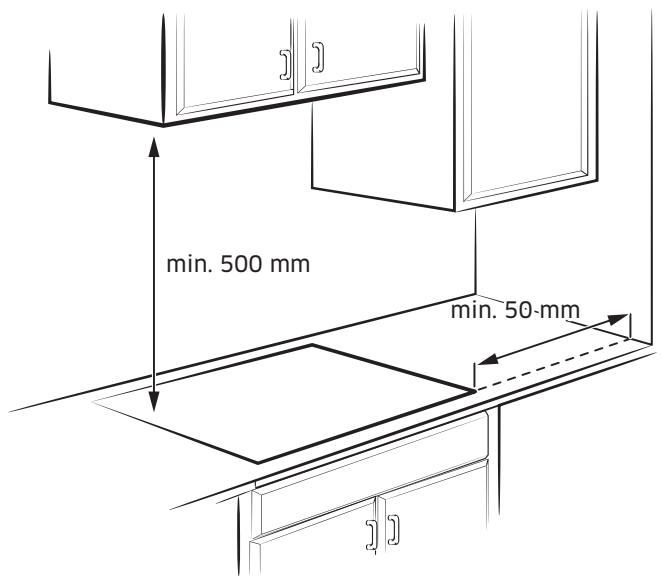

Var särskilt uppmärksam på de minimiavstånd och fria utrymmen som krävs. OBS!

2 x 1N~ (16 A): S eparera ledningarna före anslutning.

Hällens undersida är utrustad med en fläkt. Eventuell låda under hällen ska inte användas för förvaring av små objekt eller papper eftersom de kan skada fläkten eller påverka kylningen om de sugs fast på den.

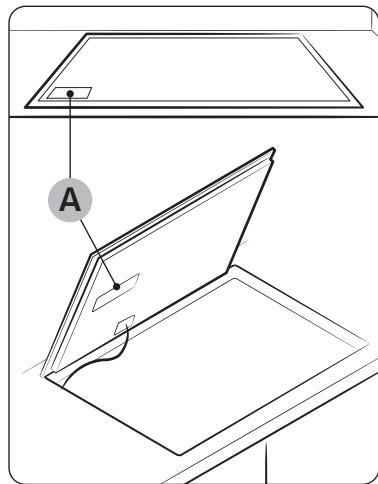

Anteckna serienumret på apparatens märkplåt innan installationen. Detta nummer krävs i händelse av servicefrågor och syns inte efter installationen, eftersom det finns på den ursprungliga märkplåten på apparatens över- eller undersida.

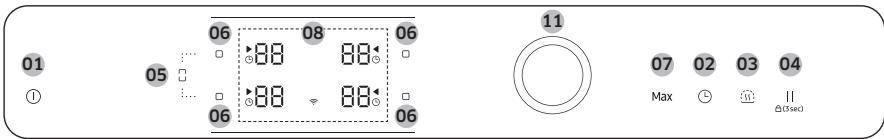

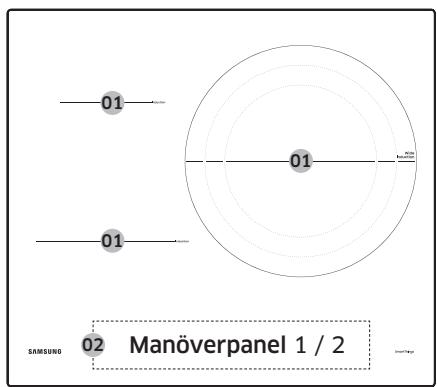

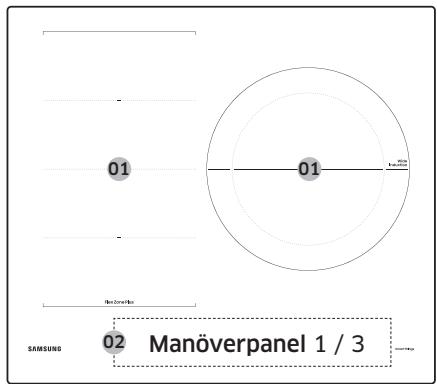

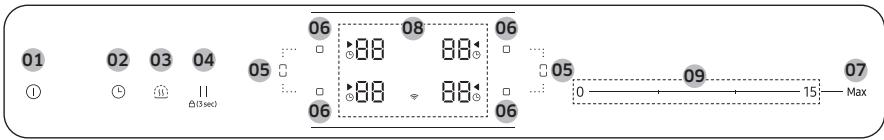

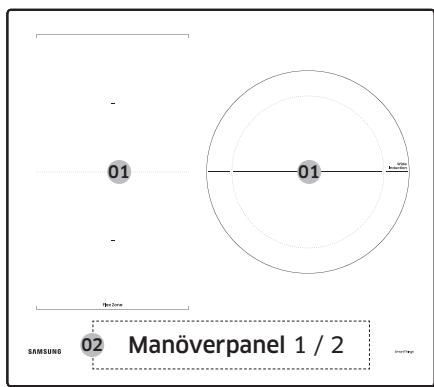

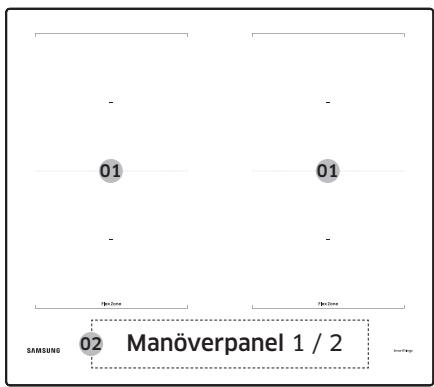

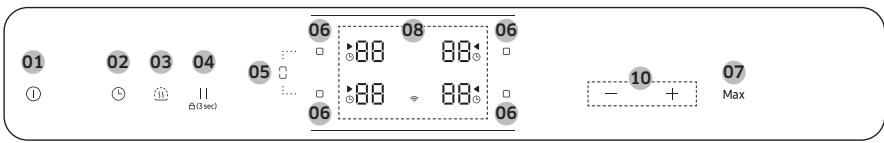

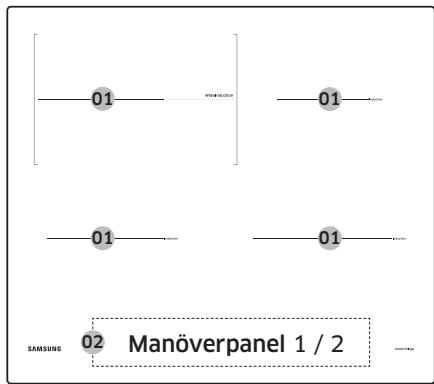

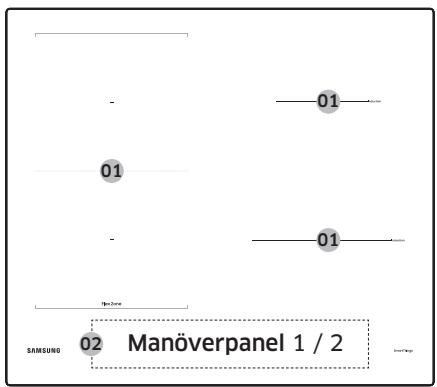

Innan du börjar Kokzoner

För att aktivera och inaktivera hällen.

För att slå på eller stänga av och ställa in timern.

För att hålla tillagad mat varm.

För att växla alla kokzoner till lågenergiinställningen. Tryck ned i 3 sekunder för att låsa eller låsa upp manöverpanelen. (barnsäkerhetslås)

För att välja flex-zonen.

För att välja kokzonen.

För att aktivera funktionen.

Säkerhetsavstängning En kokzon stängs av automatiskt om den inte stängs av eller om effektnivån inte justeras under en lägre tidsperiod. Kokzonerna stängs av efter följande tidsperioder.

För att visa värmeinställningar, restvärme och Wi-Fianslutningen.

För att ställa in en värmeinställning och öka eller minska tiden.

För att ställa in en värmeinställning och öka eller minska tiden.

För att ställa in en värmeinställning och öka eller minska tiden.

Induktionsspole Inducerade strömmar Elektroniska kretsar

Principen för induktionsuppvärmning: När du ställer ett kokkärl på en kokzon och slår på den, skapar de elektroniska kretsarna i induktionshällen ”inducerade strömmar” i kokkärlets botten, vilket omedelbart höjer dess temperatur. Koka och stek snabbare: Effektiviteten är högre än för andra system eftersom grytan värms upp direkt och inte glaset, vilket gör att ingen värme går förlorad. Den största delen av den absorberade energin omvandlas till värme.

Induktionsuppvärmning

visas om hällen överhettas på grund av onormal användning. Och hällen stängs av. OBS! visas om kokkärl är olämpliga, för små eller om inga kokkärl har placerats på kokzonen. Och den motsvarande kokzonen stängs av efter 1 minut. OBS! Läs ”Felsökning” om en eller flera kokzoner stängs av innan den angivna tidsperioden har löpt ut. Andra orsaker till varför en kokzon stängs av Alla kokzoner stängs av om vätska kokar över på manöverpanelen. Den automatiska avstängningen aktiveras också om du placerar en våt trasa på manöverpanelen. I båda dessa fall måste du slå på apparaten igen med knappen Av/på efter att vätskan eller trasan har avlägsnats.

Innan du börjar Indikator för restvärme

Närvaron av restvärme visas med , (för ”varm”) i displayen för motsvarande kokzon, när kokzonen eller kokhällen stängs av. Indikatorn för restvärme släcks bara när kokzonen har svalnat, även om kokzonen har stängts av. Du kan använda restvärmen för att tina eller hålla mat varm.

Använd kokkärl med platt botten som är i kontakt med hela kokzonen. Kontrollera hur platt kokkärlet är genom att snurra en linjal på dess botten. Säkerställ att du följer alla rekommendationer för användning av kokkärl.

VARNING Det finns en risk för brännskador så länge som indikatorn för restvärme visas.

VARNING Innan du börjar

Om strömförsörjningen avbryts släcks symbolen , och informationen om restvärme är inte längre tillgänglig. Det är dock fortfarande möjligt att bränna sig. Detta kan undvikas genom att vara försiktig nära kokhällen.

Temperaturavkänning Kokzonen sänks automatiskt till en lägre effektnivå om temperaturerna för kokzonerna av någon anledning överskrider säkerhetsnivåerna. Kylfläkten fortsätter att köras när du är klar med hällen tills hällens elektronik är nedkyld. Kylfläkten stängs av automatiskt beroende på elektronikens temperatur.

Använd kokkärl som är gjorda av rätt material för induktionstillagning. Använd kokkärl av hög kvalitet med tjockare botten för bättre värmefördelning. Detta ger bäst tillagningsresultat. Använd rätt storlek på kokkärlet för mängden mat som ska tillagas. Låt inte kokkärlet koka torrt. Detta kan leda till permanenta skador såsom sprickor, smältning eller missfärgning som kan påverka den keramiska hällen. (Denna typ av skador täcks inte av garantin.) Använd inte smutsiga kokkärl eller kokkärl med ansamlat fett. Använd alltid kokkärl som är lätta att rengöra efter användning.

Kokzonerna kan se kalla ut efter att de har stängts av. Glasytan kan dock vara varm från restvärme som har överförts från kokkärlet. Risken för brännskador finns fortfarande. Vidrör inte varma kokkärl med bara händer. Använd alltid ugnsvantar eller grytlappar för att skydda händerna från brännskador. Skjut eller dra inte kokkärl över hällens yta. Detta kan skada hällen permanent.

Kokkärl för induktionskokzoner

Storlekar på kokkärl för induktionskokzoner

Induktionshällen kan bara slås på när ett kokkärl med en magnetisk botten placeras på en av kokzonerna. Du kan använda de lämpliga kokkärlen nedan.

Induktionskokzonerna justeras automatiskt till storleken på kokkärlets botten, upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter vilken beror på kokzonens storlek. Använd ett kokkärl vars ferromagnetiska diameter motsvarar kokzoner för bästa resultat. Försök att använda en mindre kokzon om den inte känner av kokkärlet.

Stål, emaljerat stål, gjutjärn

Ja (om en magnet fastnar på kokkärlets botten)

Aluminium, koppar, mässing, glas, keramik, porslin

OBS! Information om kokkärlets diameter finns i specifikationen för modellens kokzoner.

Kokkärl som är lämpliga för induktionstillagning är märkta som lämpliga av tillverkaren. Vissa kokkärl kan ge ifrån sig ljud när de används på induktionskokzoner. Dessa ljud innebär inte att hällen inte fungerar som den ska och påverkar inte användningen av den. Speciella kokkärl av rostfritt stål är kanske inte lämpliga för induktionstillagning. Kontrollera om en magnet fastnar på kokkärlets botten.

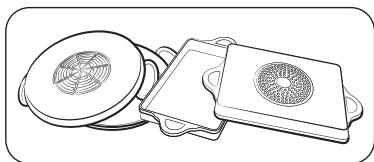

Innan du börjar Andra induktionskokkärl

Vissa kokkärl har ett tunt magnetisk material i botten för att de ska fungera med en häll med induktionsuppvärmning. Dessa kokkärl har svag magnetism och fungerar kanske inte bra. (Svag magnetism innebär att en magnet inte fastnar ordentligt eller att området där magneten fastnar är litet.) •

Även om kokkärlet är utformat för en induktionshäll kan uppvärmningsprestandan vara dålig eller ibland kan hällen inte känna igen kokkärlet beroende på storleken och styrkan på det magnetiska området på kokkärlets botten.

Ett kokkärl är lämpligt för induktionstillagning om en magnet fastnar på kokkärlets botten och det är märkt som lämpligt av dess tillverkare.

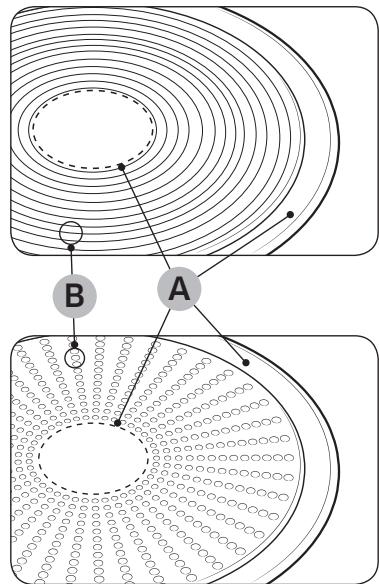

Område där en magnet inte fastnar Område där en magnet fastnar Bara det ferromagnetiska området värms upp när ett stort kokkärl med ett litet ferromagnetiskt område används. Värmen är kanske därför inte enhetligt fördelat över kokkärlet.

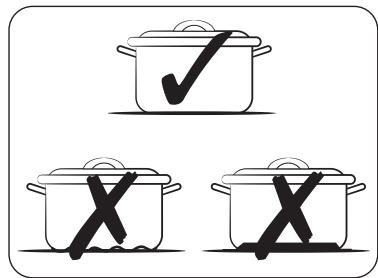

Du kan känna igen ett bra kokkärl på dess botten. Basen ska vara så tjock och platt som möjligt. Var särskilt uppmärksam på basens diameter när du köper ett nytt kokkärl. Tillverkare specificerar ofta bara diametern på kokkärlets övre kant. Använd inte kokkärl med en skadad botten med ojämna kanter eller grader. Skadade kokkärl kan repa den keramiska hällen permanent om du skjuter dem över ytan. Basen på kokkärl buktar normalt sett något inåt (konkava) när de kalla. De får inte bukta utåt (konvexa). Följ tillverkarens anvisningar om du vill använda en särskild typ av kokkärl, såsom en tryckkokare, en sjudkastrull eller en wokpanna.

Korrekt placering Korrekt

Kokkärl med platt botten och raka sidor

Energispartips Följ dessa tips för att spara energi. • Placera alltid kokkärlet på en kokzon innan du slår på motsvarade kokzon. • Håll kokzonerna och kokkärlens bottnar rena. Annars används mer energi. • Sätt på locket på kokkärlet om ett finns tillgängligt. Detta minskar energiförbrukningen.

Kokkärl med böjd(a) eller skev(a) botten eller sidor

• Kokkärlet uppfyller inte den minsta storleken som krävs för den aktuella kokzonen. Korrekt placering

Du kan testa kokkärl för att se om de är lämpliga för användning med produkten. 1. 2. Kokkärlet sitter helt på hällens yta.

Kokkärlet sitter på hällens beslag eller sitter inte helt på hällens yta.

Kokkärlet är korrekt balanserat.

Det tunga handtaget gör att kokkärlet lutar.

Tryck på knappen På/av i 1–2 sekunder för att slå på hällen. i 3 sekunder för att aktivera Tryck på knappen Pausa och lås barnsäkerhetslåset. Tryck på knappen Timer i 3 sekunder för att aktivera läget för att testa om kokkärl är lämpliga. Placera kokkärlet på en av kokzonerna och tryck sedan på och håll ned knappen Kokzon i 3 sekunder. Bildskärm

Kokkärlet är inte lämpligt

Kokkärlet är lämpligt med inte ineffektivt

Kokkärlet är lämpligt

Kokkärlet uppfyller eller överskrider den rekommenderade minsta storleken för kokzonen.

Stäng av kokzonen innan koktiden är slut. Använd restvärmen för att hålla maten varm.

Använda tryckknapparna

För att använda tryckknapparna ska du vidröra önskad knapp med en fingerspets tills relevant visad information tänds eller släcks eller tills önskad funktion aktiveras. Se till att du bara vidrör en knapp när du använder apparaten. Du kan också råka trycka på en närliggande knapp om ditt finger ligger för platt på knappen.

Du slår på apparaten med knappen På/av 1–2 sekunder.

Ljud under användning

Om du kan höra • Sprakande ljud: kokkärlet är gjort av andra material. • Visslande ljud: du använder fler än två kokzoner och kokkärlet är gjort av andra material. • Brummande ljud: du använder höga effektnivåer. • Klickande ljud: elektrisk omkoppling sker. • Väsande eller surrande ljud: fläkten är igång. Dessa ljud är normala och är inte relaterade till fel. VARNING Använd inte kokkärl med andra storlekar och material. Användning av kokkärl med andra storlekar eller material kan leda till ljud och vibrationer. OBS! Användning av låga effektnivåer (1–5) kan leda till klickande ljud.

Den första rengöringen Torka den keramiska glasytan med en fuktig trasa och glasrengöringsmedel för keramiska hällar. VARNING Använd inte frätande eller slipande rengöringsmedel. Detta kan skada ytan.

. Tryck på knappen På/av

OBS! Efter att du har slagit på apparaten med knappen På/av , måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl.

Stänga av apparaten Använd knappen På/av Tryck på knappen På/av

för att stänga av apparaten helt. i cirka 1–2 sekunder.

OBS! Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med , vilket är två steg för ”varm”. , försvinner när temperaturen sjunker.

Välja kokzon och effektnivå 1. 2.

Tryck på den motsvarande knappen Kokzon för att välja kokzonen. Använd kontrollfältet, kontrollknappen eller kontrollvred för att ställa in och justera effektnivån.

Föreslagna inställningar för att tillaga specifik mat Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas. Effektnivå

Värma upp stora mängder vätska, koka pasta, bryna kött och grytor, bräsera kött

Koka upp till 1,5 l vätska, potatis, grönsaker

OBS! Standardnivån är 15 när kokzonen väljs. visas på kokzonens bildskärm om fler än en knapp trycks ned i mer än 8 sekunder.

Ångkoka och sjuda små mängder grönsaker, koka ris och mjölkrätter

Biff, rostbiff, rösti, korv, pannkakor/ plättar

Smälta smör, lösa upp gelatin, smälta choklad

OBS! Du måste justera effektnivån efter kokkärlet och livsmedlen som används.

Använda Flex-zonen (endast på modeller med Flex-zoner)

Funktionen Max Boost gör ytterligare effekt tillgänglig för varje kokzon. (Exempel: koka en stor volym med vatten) Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen.

Flex-funktionen kan styra hela den vänstra kokzonen för stora kokkärl. (Exempel: ovala kokkärl, fiskgryta) 1. 2.

Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hällens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt. Information om perioden för Max Boost finns i specifikationen för modellens kokzoner.

Kokzonerna kan använda en viss maximal effekt. Effekthanteringen sänker automatiskt effektnivå på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på. Bildskärmen för denna kokzon växlar under några sekunder mellan den inställda effektnivån och den högsta möjliga effektnivån. Sedan ändras bildskärmen från den inställa effektnivån till den högsta möjliga effektnivån.

Tryck på knappen Flex-zon . Använd knappen Effektnivå för att ställa in och justera effektnivån. OBS!

Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning. Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

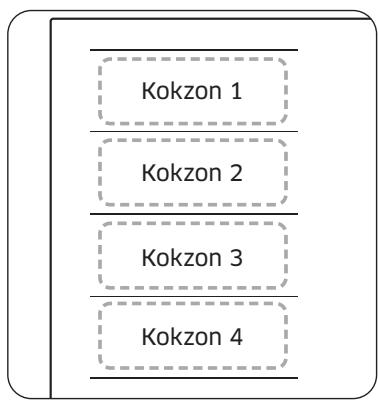

Flex-zon Plus (endast på modeller med Flex-zon Plus) Flex-zonen är ett stort tillagningsområde på hällens vänstra sida (se bilden till vänster) som är specifikt utformad för att användas med flera grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen.

Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl. Det kan 5–10 sekunder innan hällen känner igen var kokkärl är placerade. Ljud kan uppstå medan hällen känner igen kokkärl. Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder.

Använda Flex-zon Plus (endast på modeller med Flex-zon Plus) 1. 2.

Tryck på knappen Flex-zon . Använd knappen Effektnivå för att ställa in och justera effektnivån. OBS!

Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt.

Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning. Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån. När du flyttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande för att aktivera kokzonen. knappen Kokzon

Drift Håll varm 1. 2. 3. 4.

Använd denna funktion för att hålla tillagad mat varm. Tryck på den motsvarande knappen Kokzon . Tryck på knappen Håll varm . Kokzonens bildskärm ändras. Tryck på knappen Håll varm igen för att stänga av kokzonen.

Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal. När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, och På/av . förutom knapparna Pausa och lås igen för att återuppta tillagningen. Tryck på knappen Pausa och lås Manöverpanel

Använda timern som en säkerhetsavstängning Kokzonen stängs av automatiskt efter att en specifik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för flera kokzoner samtidigt. Ställa in timern Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna. Drift

Tryck på knappen Timer Tryck på knappen Timer Håll ned knappen Timer

. upprepade gånger för att ställa in timern. i 3 sekunder för att avbryta timerinställningarna.

Tryck på och håll ned knappen Timer tills det önskade värde visas för att ändra inställningarna snabbare. Ett upprepat pipljud hörs när timern avslutas. Kokzonen stängs dock inte av.

Tryck på knappen Pausa och lås

Tryck på knappen Pausa och lås

Återgå till tidigare effektnivå

Snabbstopp Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon i 2 sekunder för att stänga av en kokzon. OBS! Knappen Flex-zon

har inte stöd för snabbstoppsfunktionen.

Gräns för maximal effekt

Du kan använda barnsäkerhetslåset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen Av/på (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa.

Med denna funktion kan du justera enhetens maximala effekt.

Slå på och av barnsäkerhetslåset 1. 2. 3.

Tryck på knappen Pausa och lås i cirka 3 sekunder. En ljudsignal hörs som en bekräftelse. visas på bildskärmarna vilket visar att Tryck på valfri knapp. barnsäkerhetslåset är aktiverat. igen i 3 sekunder för att stänga av Tryck på knappen Pausa och lås barnsäkerhetslåset. En ljudsignal hörs som en bekräftelse.

Se till att strömmen är av. Tryck på knappen Pausa och lås i cirka 3 sekunder för att aktivera barnsäkerhetslåset. Tryck samtidigt på den vänstra, främre knappen Kokzon och den högra, främre knappen Kokzon i cirka 3 sekunder. Tryck på knappen Timer i cirka 3 sekunder. Bildskärmen visar och den aktuella maximala effekten. . Du kan justera effektgränsen med knappen Pausa och lås (3 000 W, 4 000 W, 7 400 W) för att spara inställningen. Tryck på knappen På/av OBS!

I lågeffektsläget (3 000 W, 4 000 W) justeras effektnivån automatiskt.

OBS! Barnlåset är aktivt oavsett om hällen är på eller av. Du kan aktivera barnsäkerhetslåset under tillagning. Tryck på knappen På/av eller stäng först av barnsäkerhetslåset och tryck sedan på den motsvarande knappen Kokzon , för att stänga av kokzonen med barnsäkerhetslåset aktiverat.

Drift Ljud av/på 1. 2. 3. 4.

Tryck på knappen På/av i cirka 1–2 sekunder. i 3 sekunder inom 10 sekunder från att du slog Tryck på knappen Timer på hällen. Ljudet stängs av och visas på bildskärmen. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och visas på bildskärmen. OBS!

Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hällen.

Smart Connect Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hällen med SmartThings-appen. Med appen på din smartphone kan du: • övervaka driftstatusen och effektnivåinställningarna för hällens element • kontrollera och ändra timerinställningar. Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal. Så här ansluter du hällen Innan du kan använda fjärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen. 1. 2. 3. 4.

Hämta och öppna SmartThings-appen på din smartphone eller surfplatta. i cirka 1–2 sekunder för att slå på hällen. Tryck på knappen På/av i cirka 3 sekunder för att aktivera Tryck på knappen Pausa och lås barnsäkerhetslåset. Följ anvisningarna i appen och tryck på och håll sedan ned knappen i 3 sekunder. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar lyser lampan utan att blinka. Nu är hällen ansluten. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart Connect inte tänds. OBS!

Se till att hällen inte används medan du konfigurerar Smart Connectfunktionen. Ytterligare anvisningar finns i bruksanvisningen på www.samsung.com.

Upprepa steg 2 och steg 4 för slå på och stänga av Wi-Fi.

Underhålla apparaten Styra en köksfläkt Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hällen till styrbara modeller av Samsung-köksfläktar. Med Bluetoothanslutningen kan du använda köksfläktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksfläktar finns på www. samsung.com. Ansluta till en styrbar köksfläkt 1. 2. 3.

VARNING Rengöringsmedel får inte komma i kontakt med en uppvärmd keramisk glasyta: Alla rengöringsmedel måste avlägsnas med en riklig mängd vatten efter rengöring eftersom de kan ha en frätande effekt när ytan är varm. Använd inte aggressiva rengöringsmedel såsom grill- eller ugnsspray, skursvampar eller slipande grytsvampar. OBS! Rengör den keramiska glasytan efter varje användning medan den fortfarande är varm vid beröring. Detta förhindrar att spill bränns fast på ytan. Avlägsna avlagringar, vattenmärken, fett och metalliska missfärgningar med kommersiella rengöringsmedel för keramiskt glas eller rostfritt stål.

Det går inte att använda SmartThings-appen för att övervaka och styra köksfläkten om Smart Connect-anslutningen inte är upprättad. Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hällen med köksfläkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta.

Torka av den keramiska glasytan med en fuktig trasa. Torka torrt med en ren trasa. Det får inte finnas kvar några rester av rengöringsmedel på ytan. Rengöra hela den keramiska glasytan noga en gång i veckan med ett kommersiellt rengöringsmedel för keramiskt glas eller rostfritt stål. Torka den keramiska glasytan med riklig mängd vatten och torka torrt med en ren, luddfri trasa.

Underhålla apparaten

Hämta och kör SmartThings-appen på din smartphone. Avsluta sedan Smart Connect-proceduren för att ansluta till hällen. Följ anvisningarna på den styrbara köksfläkten och aktivera Bluetoothanslutningen. och Pausa och lås samtidigt Tryck på och håll ned knapparna Timer för att upprätta Bluetooth-anslutningen. visas på bildskärmen när Bluetooth-anslutningen är upprättad. Följ anvisningarna i bruksanvisningen för den styrbara köksfläkten och appguiden, för att styra köksfläkten.

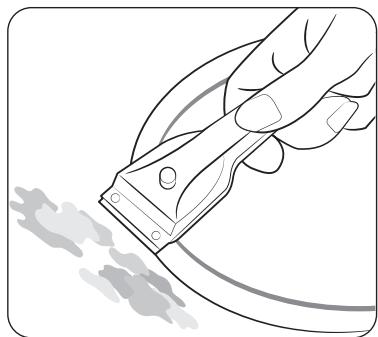

Underhålla apparaten Envis smuts

Problematisk smuts 1.

Använd en glasskrapa för att ta bort mat som har kokat över och envis smuts. Placera glasskrapan i en vinkel mot den keramiska glasytan. Ta bort smuts genom att skrapa med bladet. OBS!

Glasskrapor och rengöringsmedel för keramiskt glas finns hos din återförsäljare.

Ta omedelbart bort fastbränt socker, smält plast, aluminiumfolie eller annat material med en glasskrapa medan det fortfarande är varmt.

VARNING Det finns risk för brännskador när glasskrapan används på en varm kokzon: 2. Rengör hällen som vanligt när den har svalnat. Om kokzonen där något har smält har fått svalna ska du värma upp den igen för rengöring. OBS!

Underhålla apparaten

Det går inte att ta bort repor eller mörka fläckar på den keramiska glasytan som har orsakats av till exempel en kastrull med vassa kanter. De påverkar dock inte hällens funktionalitet.

Felsökning och service Hällens ram (valfritt) VARNING Använd inte ättika, citronsaft eller avkalkningsmedel på hällens ram. Om du gör detta uppstår matta fläckar. 1. 2.

Torka av ramen med en fuktig trasa. Fukta torkad smuts med en våt trasa. Torka av och gnugga torrt.

För att undvika att din apparat skadas • • •

En defekt kan bero på ett mindre fel som du själv kan åtgärda med hjälp av följande instruktioner. Försök inte utföra ytterligare reparationer om följande instruktioner inte är till hjälp i varje enskilt fall. VARNING Reparationer på apparaten får endast utföras av en kvalificerad servicetekniker. Felaktigt utförda reparationer kan leda till betydande risker för användaren. Om din apparat behöver repareras ska du kontakta ditt servicecenter. Problem

Vad ska jag göra om kokzonerna inte fungerar?

Säkringen i proppskåpet är inte intakt.

Kontakta en auktoriserad elektriker om säkringarna löses ut flera gånger.

Vad ska jag göra om kokzonerna inte slås på?

Knappen På/Av trycktes på av misstag. Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

Apparaten är påslagen. Rengör manöverpanelen.

Knappen På/Av trycktes på av misstag. Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

Kokzonen användes endast kortvarigt och blev därför inte tillräckligt varm.

Vad ska jag göra om displayen , och förutom restvärmesindikatorn plötsligt inte syns?

Vad ska jag göra om restvärmen inte indikeras på displayen efter att kokzonerna har stängts av?

Felsökning och service

Använd inte hällen som arbetsyta eller för förvaring. Använd inte en kokzon om det inte finns något kokkärl på hällen eller om kärlet är tomt. Keramiskt glas är mycket härdat och tåligt mot plötsliga temperaturförändringar men det är inte oförstörbart. Den kan skadas av ett skarpt eller hårt föremål som faller ner eller tappas på hällen. Placera inte kokkärl på hällens ram. Repor och skador kan uppstå på ramens yta. Undvik att spilla sura vätskor såsom vinäger, citronsaft och avkalkningsmedel på hällens ram eftersom sådana vätskor kan orsaka matta fläckar. Om socker eller preparat som innehåller socker kommer i kontakt med en het kokzon och smälter bör det omedelbart avlägsnas med en spatel medan det fortfarande är varmt. Om det får svalna kan ytan skadas när det tas bort. Håll alla föremål och material som kan smälta, såsom plast, aluminiumfolie och ugnsfolie, borta från den keramiska glasytan. Om något sådant smälter på hällen måste det omedelbart avlägsnas med en skrapa.

Apparaten är påslagen. Rengör manöverpanelen.

Om kokzonen är varm ska du kontakta ditt lokala servicecenter.

Felsökning och service Informationskod

Möjlig orsak Det finns ett problem med kokzonens temperaturgivare. Temperaturen mäts som högre än den inställda temperaturen. Det finns ett problem med PBAgivaren. Likströmsmotorn fungerar inte på grund av ett problem med kretskortet eller ledningar, eller elektriska störningar på motorbladet. En knapp hålls intryckt i mer än 8 sekunder.

Felsökning och service

Misslyckad kommunikation mellan primära och sekundära kretskort. Den pekaktiverade IC:en kommunicerar onormalt.

Lösning Starta om apparaten med . Koppla knappen På/av bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten och försök igen. Kontakta ett lokalt servicecenter om problemet kvarstår.

Kontrollera om knappen är fuktig eller berörs. Starta om apparaten med knappen om problemet På/av kvarstår. Kontakta ett lokalt servicecenter om problemet kvarstår. Starta om apparaten med . Koppla knappen På/av bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten. Kontakta ett lokalt servicecenter om problemet kvarstår.

Det faller utanför spänningsintervallet (220 – 240 V).

Kontrollera hemmets strömmiljö.

Om tillagningskärlet inte passar induktionen eller om den används utan tillagningskärlet så visas detta.

Använd ett tillagningskärl som är avsett för användning med induktion.

Vad ska jag göra om kokzonerna inte slås på eller stängs av? Detta kan bero på något av följande: • Manöverpanelen är delvis täckt av en fuktig trasa eller vätska. • Barnlåset är på och visar . Vad ska jag göra om displayen

Kontrollera följande: • Manöverpanelen är delvis täckt av en fuktig trasa eller vätska. Tryck på knappen På/Av för att återställa. • Om vätska finns på manöverpanelen ska den torkas av. Vad ska jag göra om displayen

Kontrollera följande: • Hällen är överhettad på grund av onormal användning. • Tryck på knappen På/Av för att återställa efter att hällen har svalnat. Vad ska jag göra om displayen

Kontrollera följande: • Kokkärl som är olämpliga eller för små eller om inga kokkärl har placerats på kokzonen. • Om du använder lämpliga kokkärl försvinner meddelandet som visas automatiskt. Vad ska jag göra om kylfläkten fortsätter att snurra efter att hällen har stängts av? Kontrollera följande: • När du har slutat använda hällen går kylfläkten av sig själv för att kyla ned. • När hällens elektronik har svalnat eller maximal tid har förflutit (10 minuter) stängs kylfläkten av. • Om du begär service på grund av information som har uppstått under användningen av apparaten kan besöket från teknikern medföra en avgift även under garantiperioden.

PM Service Läs avsnittet ”Felsökning” innan du ringer efter hjälp eller service. Följ instruktionerna nedan om du fortfarande behöver hjälp. Är det ett tekniskt fel? Kontakta i sådana fall ditt servicecenter. Förbered dig alltid i förväg inför samtalet. Detta gör det lättare att diagnostisera problemet och kan även göra det lättare att avgöra om ett besök från kundtjänst är nödvändigt. Observera följande information. • Vilket typ av problem har du? • Under vilka omständigheter uppstår problemet? När du kontaktar oss ber vi att du vet om apparatens modell- och serienummer. Den här informationen finns på typskylten enligt följande: • •

Modellbeskrivning Serienummer (15 siffror)

Vi rekommenderar att du antecknar informationen här för enkel referens. • •

Modell: Serienummer:

Felsökning och service

När uppstår kostnader även under garantiperioden? I de fall du kunde ha åtgärdat problemet själv genom att tillämpa en av lösningarna i avsnittet ”Felsökning”. Om serviceteknikern måste ringa flera servicesamtal eftersom denne inte fick all relevant information innan besöket och till följd av detta exempelvis måste göra ytterligare resor för att hämta reservdelar. Att förbereda ditt telefonsamtal såsom beskrivs ovan gör att du slipper betala för dessa resor.
