INSTRUKCJA OBSŁUGI NZ64B5046FK/U1 SAMSUNG

801-172-678* lub +48 22 607-93-33* * (opłata według taryfy operatora)

Płyta indukcyjna Instrukcja obsługi

Korzystanie z instrukcji

W instrukcji obsługi stosowane są następujące symbole: Nazwa modelu i numer seryjny

Instrukcje dotyczące bezpieczeństwa

Utylizacja opakowania Właściwa utylizacja zużytego urządzenia Właściwa utylizacja tego produktu (zużyty sprzęt elektryczny i elektroniczny)

Montaż płyty grzejnej

Instrukcje bezpieczeństwa dla instalatora Potrzebne narzędzia Podłączenie do sieci zasilającej Montaż w blacie kuchennym Komponenty

Przed rozpoczęciem Pola grzejne Panel sterowania Podgrzewanie indukcyjne Funkcja wyłącznika bezpieczeństwa Wskaźnik ciepła resztkowego Wykrywanie temperatury Naczynia kuchenne Używanie przycisków dotykowych Odgłosy podczas pracy Pierwsze czyszczenie

Obsługa Włączanie urządzenia Wyłączanie urządzenia Wybór pola grzejnego i poziomu mocy Funkcja Max Boost 2

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex) Panel Flex Plus (tylko modele z funkcją panelu Flex Plus) Utrzymywanie temperatury Minutnik Pauza/Wznowienie Szybkie zatrzymanie Blokada rodzicielska Ograniczenie mocy maksymalnej Włącznie/wyłączanie dźwięku Smart Connect Sterowanie okapem

Konserwacja Płyta grzejna Lekkie zabrudzenia Silne zabrudzenia Trudne do usunięcia zabrudzenia Rama płyty grzejnej (opcja) Aby uniknąć uszkodzenia urządzenia:

Rozwiązywanie problemów i serwis Rozwiązywanie problemów Serwis

20 21 22 22 22 22 23 23 24 24 25

25 25 25 26 26 27 27

Instrukcje dotyczące bezpieczeństwa

Przed przystąpieniem do użytkowania urządzenia należy uważnie przeczytać instrukcję obsługi, ze szczególnym uwzględnieniem informacji dotyczących bezpieczeństwa zawartych w poniższym rozdziale. Instrukcję należy zachować w celu wykorzystania w przyszłości. Przekazując to urządzenie innemu użytkownikowi, należy pamiętać o przekazaniu wraz z nim niniejszej instrukcji obsługi.

To urządzenie spełnia wszystkie obowiązujące normy dotyczące parametrów technicznych oraz bezpieczeństwa. Uważamy jednak, że odpowiedzialnością producenta jest umożliwienie użytkownikom zapoznania się z zasadami bezpieczeństwa zamieszczonymi poniżej.

W instrukcji obsługi stosowane są następujące symbole: OSTRZEŻENIE Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do poważnych obrażeń lub śmierci. PRZESTROGA Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do drobnych obrażeń lub uszkodzenia mienia. PRZESTROGA Aby zmniejszyć ryzyko pożaru, eksplozji, porażenia prądem lub obrażeń ciała, w trakcie korzystania z płyty grzejnej należy przedsięwziąć następujące podstawowe środki ostrożności. UWAGA Użyteczne wskazówki, zalecenia i informacje ułatwiające korzystanie z produktu.

Nazwa modelu i numer seryjny Zarówno nazwa modelu jak i numer seryjny podane są na etykiecie pod spodem płyty grzejnej. Zapisz te informacje lub przyklej dodatkową etykietę produktu (znajdującą się na wierzchu produktu) na tę stronę w celu wykorzystania w przyszłości. Nazwa modelu Numer seryjny

Korzystanie z instrukcji

OSTRZEŻENIE Osoby o ograniczonej sprawności fizycznej, sensorycznej, umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy (np. dzieci) nie powinny korzystać z urządzenia bez nadzoru lub przeszkolenia w zakresie obsługi przez inną osobę odpowiedzialną za ich bezpieczeństwo. Nie dopuścić, aby dzieci bawiły się urządzeniem. Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieci mogą przeprowadzać czyszczenie i konserwację urządzenia wyłącznie pod nadzorem osoby dorosłej. Stałe okablowanie musi uwzględniać możliwość odłączenia urządzenia zgodnie z odpowiednimi zasadami. Należy zapewnić możliwość odłączenia zamontowanego urządzenia od zasilania. Możliwość odłączenia można zapewnić poprzez umieszczenie wtyczki w dostępnym miejscu lub zainstalowanie przełącznika w okablowaniu zgodnie z odpowiednimi zasadami. Polski

Instrukcje dotyczące bezpieczeństwa

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę. Metoda mocowania nie może być oparta na wykorzystaniu klejów, ponieważ nie są one uważane za niezawodny sposób mocowania. OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, należny wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym. Urządzenie nagrzewa się w czasie pracy. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi wewnątrz płyty. OSTRZEŻENIE: podczas pracy urządzenia łatwo dostępne części mogą się nagrzewać. Nie należy pozwalać małym dzieciom zbliżać się do urządzenia. Nie należy używać myjki parowej. Na powierzchni płyty nie należy kłaść metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ może to doprowadzić do ich silnego rozgrzania. Po użyciu należy wyłączyć płytę grzejną za pomocą przycisku oraz nie należy polegać wyłącznie na czujniku wykrywającym obecność naczyń. Urządzenie nie zostało zaprojektowane z myślą o współpracy z zewnętrznym minutnikiem lub oddzielnym systemem zdalnego sterowania. 4

PRZESTROGA: należy nadzorować proces gotowania. Krótkotrwałe gotowanie należy nadzorować przez cały czas jego trwania. W celu uniknięcia przegrzania, urządzenia nie należy umieszczać za dekoracyjnymi drzwiczkami. OSTRZEŻENIE: podczas pracy urządzenia dochodzi do nagrzania łatwo dostępnych części. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi. Dzieci poniżej 8. roku życia powinny korzystać z urządzenia wyłącznie pod stałą kontrolą. OSTRZEŻENIE: pozostawienie płyty grzejnej bez nadzoru podczas gotowania z użyciem tłuszczu lub oleju może być niebezpiecznie i doprowadzić do pożaru. POD ŻADNYM POZOREM NIE WOLNO gasić takiego pożaru przy użyciu wody. Należy wyłączyć urządzenie i zakryć płomień np. pokrywką lub kocem gaśniczym. OSTRZEŻENIE: zagrożenie pożarem: nie należy przechowywać przedmiotów na powierzchni przeznaczonej do gotowania. OSTRZEŻENIE: używaj tylko osłon zaprojektowanych przez producenta tego urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednich albo osłon będących częścią urządzenia. Użycie niewłaściwych osłon może doprowadzić do wypadku.

PRZESTROGA Urządzenie powinno zostać prawidłowo zamontowane i uziemione przez wykwalifikowanego pracownika technicznego. Urządzenie powinno być serwisowane jedynie przez wykwalifikowanych pracowników serwisu. Naprawy wykonywane przez osoby nieuprawnione mogą spowodować obrażenia ciała lub poważną awarię urządzenia. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym. Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie urządzenia i unieważnienie gwarancji. Urządzenia przeznaczone do zabudowy mogą być używane wyłącznie po zamontowaniu w szafkach i miejscach roboczych zgodnych z odpowiednimi standardami. Zapewnia to właściwą ochronę przed kontaktem z podzespołami elektrycznymi, zgodnie z podstawowymi normami bezpieczeństwa. W przypadku nieprawidłowego działania urządzenia bądź pojawienia się uszkodzeń, pęknięć lub zarysowań należy: • wyłączyć wszystkie pola grzejne; • odłączyć płytę od sieci elektrycznej; • skontaktować się z lokalnym centrum serwisowym. Jeśli płyta grzejna jest pęknięta, należy wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym. Nie używać płyty do czasu wymiany szklanej powierzchni. Polski

Instrukcje dotyczące bezpieczeństwa

Powierzchnie nagrzewają się w czasie użytkowania. Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci, chyba że mają powyżej 8 lat i są pod nadzorem. Urządzenie i przewody należy przechowywać w miejscu niedostępnym dla dzieci poniżej 8. roku życia.

Instrukcje dotyczące bezpieczeństwa

Nie należy używać płyty grzejnej do podgrzewania folii aluminiowej, produktów zawiniętych w folię aluminiową lub zamrożonej żywności zapakowanej w aluminium. Jeśli pomiędzy dno garnka i płytę grzejną dostanie się płyn, może powstawać sprężona para powodująca podskakiwanie garnka. Należy zawsze pilnować, by płyta grzejna i dno garnka były suche. Pola grzejne nagrzewają się podczas gotowania. Nie należy pozwalać małym dzieciom przebywać w pobliżu urządzenia. Żaden element opakowania nie powinien znaleźć się w zasięgu dzieci, ponieważ stanowi dla nich zagrożenie. Niniejsze urządzenie powinno być użytkowane wyłącznie do gotowania i smażenia żywności w gospodarstwie domowym. Urządzenie nie jest przeznaczone do zastosowań komercyjnych lub przemysłowych. Nigdy nie należy używać płyty grzejnej do ogrzewania pomieszczenia. Należy zachować ostrożność podczas podłączania urządzeń elektrycznych do gniazdek znajdujących w pobliżu płyty grzejnej. Przewody zasilające nie mogą stykać się z płytą. W przypadku nadmiernego nagrzania tłuszcz i olej mogą się szybko zapalić. Nigdy nie należy pozostawiać naczyń bez nadzoru podczas przygotowywania potraw z użyciem tłuszczu lub oleju, np. podczas smażenia frytek. 6

Po zakończeniu gotowania należy wyłączyć płyty grzejne. Panele sterowania zawsze powinny być czyste i suche. Na płycie grzejnej nie wolno kłaść łatwopalnych przedmiotów, ponieważ grozi to pożarem. Nieuważne korzystanie z urządzenia może być przyczyna pożaru. Przewody urządzeń elektrycznych nie powinny dotykać gorących powierzchni płyty ani naczyń kuchennych. Nie należy używać płyty grzejnej do suszenia odzieży. Osoby posiadające rozrusznik serca lub aktywne implanty serca muszą dbać o to, aby ich górna część ciała znajdowała się zawsze w odległości co najmniej 30 cm od włączonych pól płyty indukcyjnej. W przypadku wątpliwości należy skonsultować się z producentem urządzenia lub lekarzem. (Dotyczy tylko modeli z płytą indukcyjną). Nie należy próbować samodzielnie naprawiać, rozkładać ani przerabiać urządzenia. Przed czyszczeniem należy zawsze wyłączyć urządzenie. Płytę grzejną należy czyścic zgodnie z instrukcjami czyszczenia i konserwacji, które przedstawiono w niniejszej instrukcji obsługi. Zwierzęta nie powinny przebywać w pobliżu urządzenia, ponieważ mogłyby stanąć na przyciskach sterowania i spowodować jego awarię.

Utylizacja opakowania

Właściwa utylizacja tego produktu (zużyty sprzęt elektryczny i elektroniczny)

OSTRZEŻENIE Właściwa utylizacja zużytego urządzenia OSTRZEŻENIE Przed utylizacją zużytego urządzenia należy uniemożliwić jego pracę, aby nie mogło stać się źródłem zagrożenia. W tym celu należy zlecić wykwalifikowanemu technikowi odłączenie urządzenia od zasilania sieciowego i usunięcie przewodu sieciowego. Urządzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi. Informacje o datach zbiórek oraz publicznych miejscach utylizacji odpadów można uzyskać w lokalnym zakładzie utylizacji lub u władz lokalnych.

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Więcej informacji na temat zobowiązań środowiskowych firmy Samsung i szczególnych obowiązków regulacyjnych dotyczących produktów, np. rozporządzenie REACH, znajduje się na stronie: www.samsung.com/uk/ aboutsamsung/sustainability/environment/our-commitment/data/

Instrukcje dotyczące bezpieczeństwa

Wszystkie materiały użyte do zapakowania urządzenia podlegają recyklingowi. Karton i elementy wykonane z twardej pianki zostały odpowiednio oznaczone. Opakowania i zużyte urządzenia należy utylizować z uwzględnieniem kwestii bezpieczeństwa i ochrony środowiska.

Montaż płyty grzejnej

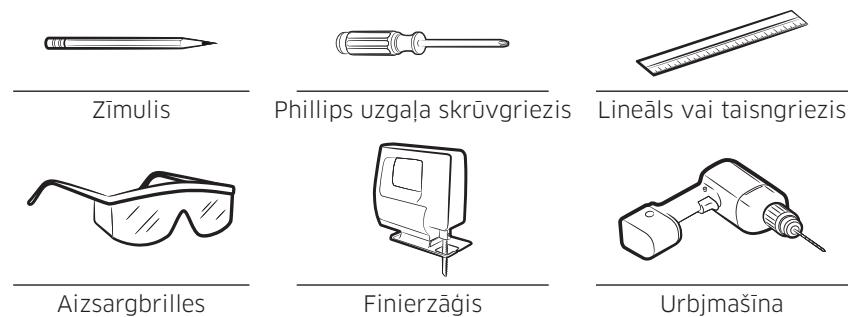

OSTRZEŻENIE Potrzebne narzędzia

Nowe urządzenie może zostać zamontowane i uziemione wyłącznie przez wykwalifikowany personel. Należy przestrzegać niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej instalacji. Dane techniczne urządzenia znajdują się na końcu niniejszej instrukcji.

Instrukcje bezpieczeństwa dla instalatora • Montaż płyty grzejnej

Urządzenie należy podłączyć do instalacji elektrycznej, która umożliwia jego odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków wynoszącą co najmniej 3 mm. Jako urządzenia izolacyjne można stosować przerywacze do ochrony linii, bezpieczniki (bezpieczniki wkręcane należy wyjąć z uchwytu), wyłączniki prądu upływowego i styczniki. To urządzenie spełnia wymagania normy PN-EN 60335–2–6 w zakresie ochrony przeciwpożarowej. Urządzenie tego typu można instalować obok wysokiej szafki lub ściany z jednej strony. Montaż musi zapewniać ochronę przed wstrząsami. Zabudowa, w której zamontowane jest urządzenie, musi spełniać wymagania normy DIN 68930 w zakresie stabilności. Aby zapewnić ochronę przed wilgocią, wszystkie powierzchnie cięte muszą zostać uszczelnione przy użyciu właściwego uszczelniacza. W przypadku powierzchni roboczych wyłożonych kafelkami ceramicznymi złącza w miejscu osadzenia płyty grzejnej muszą zostać całkowicie wypełnione zaprawą. W przypadku powierzchni ceramicznych lub wykonanych z kamienia naturalnego bądź sztucznego sprężyny z mechanizmem migowym należy przymocować z użyciem odpowiedniej żywicy syntetycznej lub mieszanego spoiwa. Uszczelnienie musi właściwie przylegać do powierzchni roboczej i być pozbawione pustych przestrzeni. Nie należy stosować dodatkowego uszczelniacza silikonowego, ponieważ utrudniłoby to demontaż podczas serwisowania. Podczas demontażu płytę grzewczą należy wypychać od spodu. Pod płytą grzewczą można zamontować płytę oddzielającą. Nie należy zakrywać otworu wentylacyjnego znajdującego się pomiędzy blatem roboczym a przednią częścią urządzenia znajdującą się pod nim. Polski

Linijka lub kątownik

Podłączenie do sieci zasilającej Przed podłączeniem urządzenia należy sprawdzić, czy jego napięcie znamionowe, wskazane na tabliczce znamionowej, odpowiada napięciu w gniazdku elektrycznym. Tabliczka znamionowa znajduje się na dolnej części obudowy płyty grzejnej. OSTRZEŻENIE Przed podłączeniem przewodów należy wyłączyć zasilanie obwodu. Napięcie elementu grzejnego wynosi 230 V AC~. Urządzenie może także pracować w sieciach o napięciu 220 V AC~ lub 240 V AC~. Płytę grzejną należy podłączyć do zasilania przy użyciu urządzenia, które umożliwi jej odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków co najmniej 3 mm (np. automatyczny przerywacz do ochrony linii, wyłącznik prądu upływowego lub bezpiecznik). OSTRZEŻENIE Połączenia przewodów należy wykonać zgodnie z obowiązującymi przepisami, dbając o odpowiednie dokręcenie śrub zaciskowych. OSTRZEŻENIE Po podłączeniu płyty grzejnej do sieci zasilania należy sprawdzić, czy wszystkie pola grzejne są gotowe do użycia, włączając je kolejno na krótki czas z zastosowaniem maksymalnego ustawienia mocy i przy użyciu odpowiednich naczyń kuchennych.

OSTRZEŻENIE OSTRZEŻENIE Należy zwrócić uwagę (zgodność) na fazowe i neutralne przyporządkowanie przyłączy domowych i urządzenia (schematy przyłączy); w przeciwnym razie może dojść do uszkodzenia komponentów. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego montażu.

Aby zapewnić odpowiednie połączenie, postępuj według schematu okablowania w pobliżu gniazd.

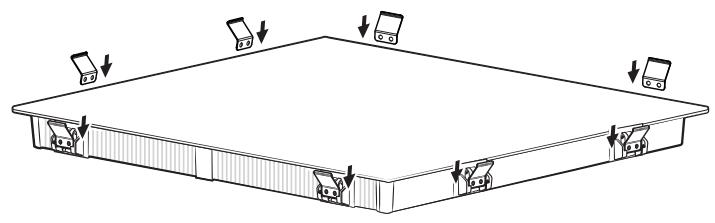

Montaż w blacie kuchennym

2 N~ (16 A): P rzed podłączeniem rozdzielić przewody 2-fazowe (L1 i L2).

2 x 1 N~ (16 A): P rzed podłączeniem rozdzielić przewody.

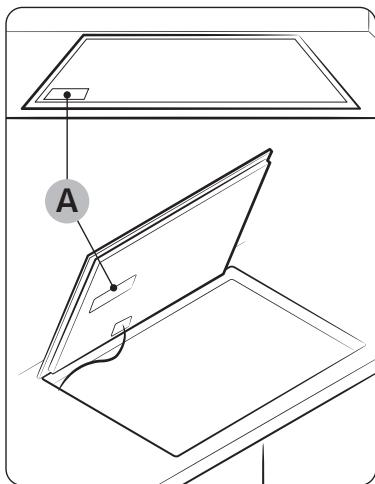

Przed montażem zanotuj numer seryjny urządzenia znajdujący się na tabliczce znamionowej. Numer ten jest wymagany przy zgłoszeniach serwisowych, a po zakończeniu montażu nie będzie do niego dostępu, gdyż jest on zapisany na tabliczce znamionowej znajdującej się na spodzie lub na wierzchu urządzenia.

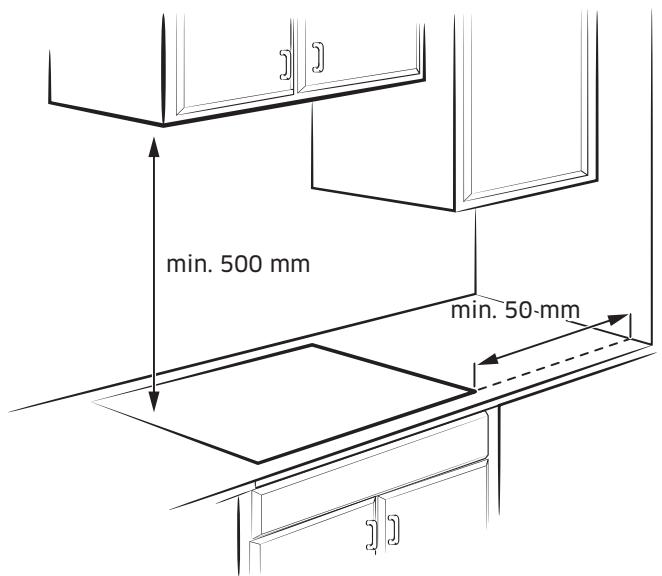

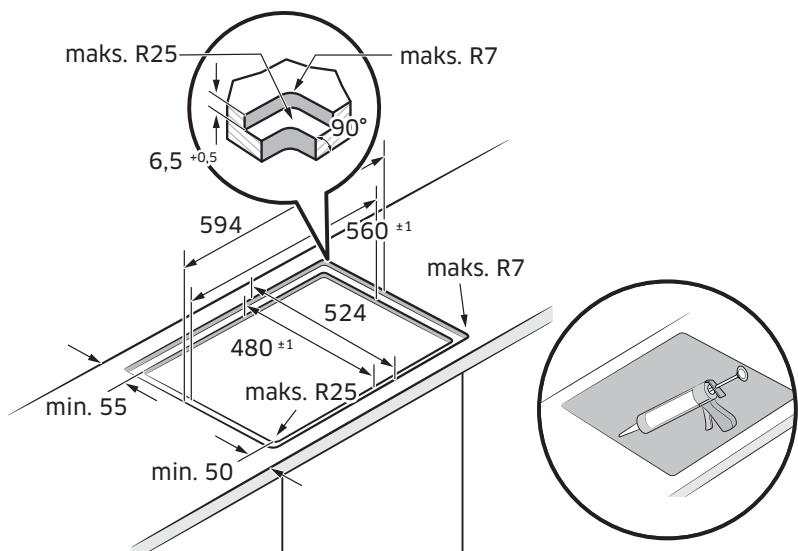

UWAGA Należy zwrócić szczególną uwagę na wymagania w zakresie minimalnej przestrzeni i odstępu od innych elementów wyposażenia w pomieszczeniu. UWAGA Na spodzie płyty grzejnej zamontowany jest wentylator. Jeżeli pod płytą grzejną znajduje się szuflada, nie powinno się przechowywać w niej drobnych przedmiotów lub papieru, gdyż istnieje możliwość uszkodzenia wentylatora lub zakłócenia procesu chłodzenia płyty w przypadku wciągnięcia tych przedmiotów lub papieru przez wentylator.

Montaż płyty grzejnej

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

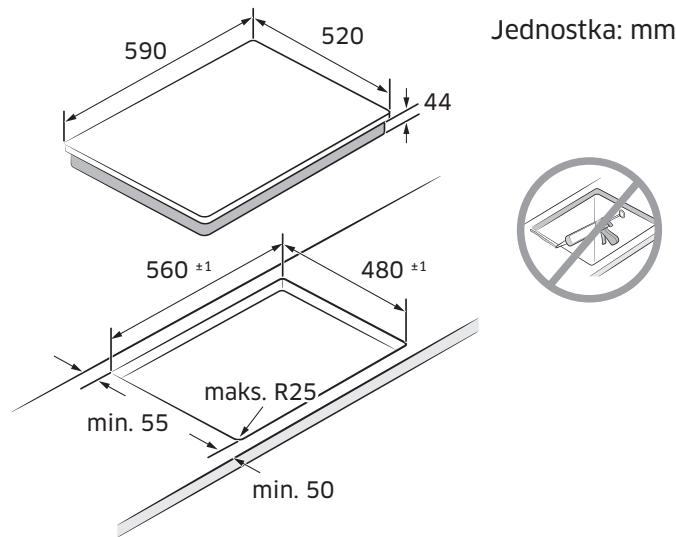

Montaż płyty grzejnej Jednostka: mm

min. 500 mm Montaż płyty grzejnej

Typ wpuszczany (można zainstalować tylko model NZ6******FK) Szuflada

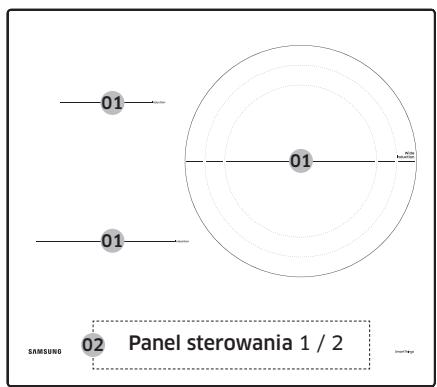

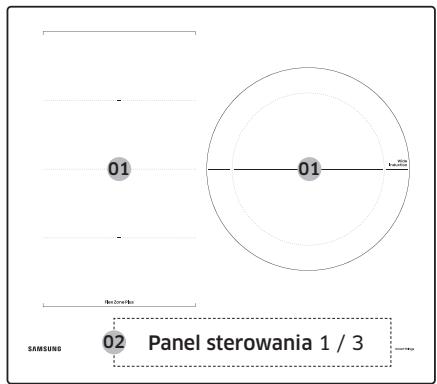

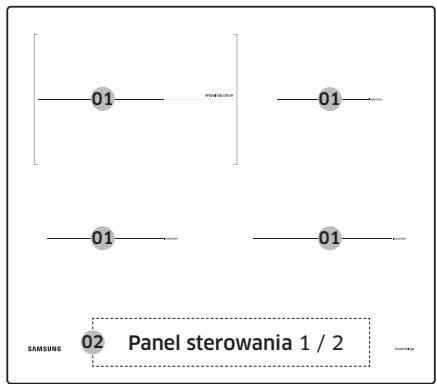

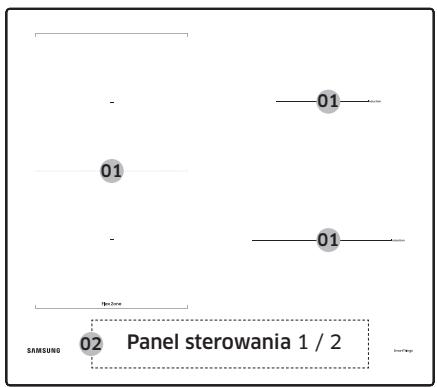

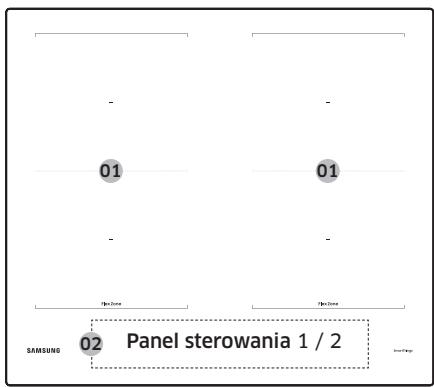

Przed rozpoczęciem Pola grzejne

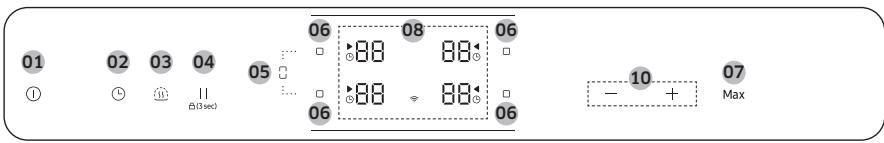

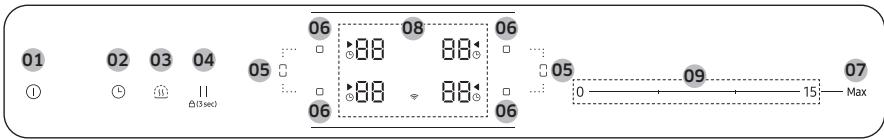

Panel sterowania 1 / 2

Panel sterowania 1 / 3

Panel sterowania 1 / 2

Panel sterowania 2 01

Panel sterowania 1 / 2

Służy do włączania i wyłączania płyty grzejnej.

Służy do włączania, wyłączania i nastawiania minutnika.

Utrzymywanie temperatury

Służy do utrzymywania temperatury żywności.

Służy do włączania wszystkich pól grzejnych z niską mocą. Przytrzymanie przez 3 sekundy spowoduje zablokowanie lub odblokowanie panelu sterowania. (Blokada rodzicielska)

Służy do wyboru pola Flex.

Służy do wyboru pola grzejnego.

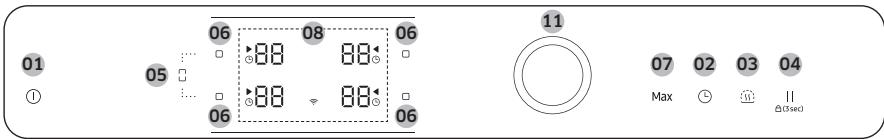

Panel sterowania 1 / 3

Indukcyjne pole grzejne

Służy do włączenia tej funkcji.

Funkcja wyłącznika bezpieczeństwa Jeśli jedno z pól grzejnych nie zostanie wyłączone lub poziom mocy nie zostanie zmieniony przez dłuższy czas, pole grzejne wyłączy się automatycznie. Pola grzejne wyłączają się automatycznie po upływie podanego niżej czasu.

Służy do zmiany nastaw podgrzewania oraz skracania lub wydłużania czasu minutnika.

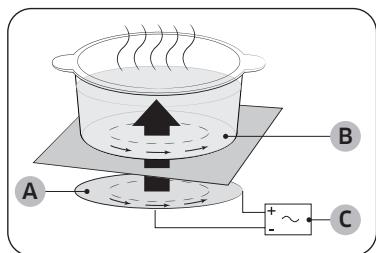

UWAGA Podgrzewanie indukcyjne •

Cewka indukcji Prądy indukcyjne Układy elektroniczne

Zasada działania podgrzewania indukcyjnego: Po umieszczeniu naczynia na polu grzejnym i włączeniu urządzenia układy elektroniczne płyty indukcyjnej rozpoczną generowanie „prądów indukcyjnych” w spodniej części naczynia, co powoduje natychmiastowy wzrost temperatury w naczyniu. Szybsze gotowanie i smażenie: Dzięki bezpośredniemu ogrzewaniu naczyń, zamiast płyty szklanej urządzenia, możliwe jest uzyskanie większej wydajności gotowania niż w innych systemach, ponieważ nie występuje utrata ciepła. Większość zużywanej energii jest przekształcana w ciepło.

Jeżeli płyta grzejna ulegnie przegrzaniu z powodu nieprawidłowego działania, wyświetli się symbol . Następnie płyta grzejna zostanie wyłączona. UWAGA Jeśli użyte naczynie jest niewłaściwe, zbyt małe lub na polu grzejnym nie umieszczono żadnego naczynia, wyświetli się symbol . Po upływie 1 minuty dane pole grzejne zostanie wyłączone. UWAGA Jeśli jedno lub więcej pól grzejnych wyłączy się przed upływem wskazanego czasu, należy zapoznać się z informacjami zawartymi w rozdziale „Rozwiązywanie problemów”. Inne przyczyny samoczynnego wyłączenia się pól grzejnych Wszystkie pola wyłączają się, gdy na panel sterowania wykipi gotowana zawartość. Funkcja wyłącznika automatycznego zostanie także uruchomiona w przypadku umieszczenia na panelu sterowania wilgotnej ściereczki. W obu tych przypadkach konieczne jest ponowne włączenie urządzenia przy użyciu przycisku Wł./Wył. po usunięciu cieczy lub ściereczki.

Służy do wyświetlania ustawień podgrzewania, ciepła resztkowego i łączności z Wi-Fi.

Przed rozpoczęciem Wskaźnik ciepła resztkowego

Gdy pojedyncza strefa gotowania lub płyta jest wyłączona, obecność ciepła resztkowego wskazana jest na wyświetlaczu odpowiedniej strefy gotowania , (w przypadku „wysokiej temperatury”). Wskaźnik ciepła w postaci resztkowego wyłączy się dopiero po schłodzeniu się strefy gotowania, nawet jeśli została ona już wyłączona. Z ciepła resztkowego można skorzystać do roztapiania lub utrzymywania temperatury żywności.

Należy korzystać z naczyń z płaskim dnem, które umożliwiają pełen kontakt z powierzchnią pola grzejnego. To, czy dno naczynia jest płaskie, można sprawdzić obracając na nim linijkę. Należy pamiętać o przestrzeganiu wszystkich zaleceń dotyczących wykorzystywanych naczyń kuchennych.

OSTRZEŻENIE Przed rozpoczęciem

Dopóki wskaźnik ciepła resztkowego jest podświetlony, istnieje ryzyko poparzenia. OSTRZEŻENIE W wypadku przerwy w zasilaniu, symbol , wyłączy się i informacja o cieple resztkowym przestanie być widoczna. Natomiast dalej istnieć będzie możliwość oparzenia się. Można tego uniknąć zachowując uwagę w pobliżu płyty grzejnej.

Wykrywanie temperatury Jeśli z dowolnej przyczyny temperatura jakiegokolwiek pola grzejnego przekroczy poziom bezpieczeństwa, poziom mocy podgrzewania dla tego pola zostanie automatycznie zmniejszony. Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował pracę do momentu schłodzenia układów elektronicznych. Wentylator włącza się i wyłącza w zależności od temperatury układów elektronicznych.

Używać naczyń wykonanych z materiału odpowiedniego do gotowania indukcyjnego. Wybierać naczynia wysokiej jakości z cięższym dnem, które zapewniają lepsze rozprowadzanie ciepła. Pozwoli to uzyskać najlepsze rezultaty. Rozmiar naczynia dobierać do ilości przygotowywanego pożywienia. Nie zostawiać pustych naczyń na włączonych polach grzejnych. Może to spowodować ich trwałe uszkodzenie w postaci pęknięcia, stopienia lub zniszczenia, które może wpłynąć na działanie ceramicznej płyty grzejnej (tego typu uszkodzenia nie są objęte gwarancją). Nie używać brudnych naczyń ani naczyń z grubą warstwą tłuszczu. Zawsze używać naczyń, które można w łatwy sposób wyczyścić po zakończeniu gotowania.

Może się wydawać, że pola grzejne wystygły po wyłączeniu. Jednak szklana powierzchnia może być gorąca z uwagi na ciepło resztkowe pochodzące z naczynia. Dlatego nadal istnieje ryzyko poparzenia. Nie dotykać gorących naczyń gołymi rękoma. Zawsze stosować rękawice kuchenne lub łapki, aby chronić ręce przed poparzeniem. Nie przesuwać naczyń po powierzchni płyty grzejnej. Może to spowodować jej trwałe uszkodzenie.

Naczynia do gotowania na płycie indukcyjnej

Wymiary naczyń do gotowania na płycie indukcyjnej

Palnik płyty indukcyjnej należy włączać dopiero po umieszczeniu naczynia z dnem magnetycznym na jednym z pól grzejnych. Można używać naczyń określonych poniżej jako odpowiednie.

Pola indukcyjne do pewnego stopnia automatycznie dostosowują się do rozmiaru dna naczynia. Magnetyczna część dna naczynia musi jednak mieć określoną minimalną średnicę, w zależności od wielkości danego pola grzejnego. Najlepsze rezultaty można uzyskać używając naczyń kuchennych, których średnica części ferromagnetycznej odpowiada średnicy palnika. Jeśli naczynie nie jest wykrywane przez palnik, należy wypróbować mniejszy palnik.

Stal, emaliowana stal, żeliwo

Tak (jeśli magnes przyczepia się do spodu naczynia)

Aluminium, miedź, mosiądz, szkło, ceramika, porcelana

UWAGA Średnice naczyń kuchennych podane są w specyfikacjach pól grzejnych danego modelu. Przed rozpoczęciem

Naczynia nadające się do stosowania na płytach indukcyjnych są przez producenta odpowiednio oznaczone. Niektóre naczynia mogą powodować hałas podczas ich użytkowania na polach indukcyjnych. Odgłosy te nie oznaczają, że płyta grzejna działa nieprawidłowo i nie mają żadnego wpływu na jej funkcjonowanie. Specjalne naczynia ze stali nierdzewnej mogą nie nadawać się do gotowania indukcyjnego. Należy sprawdzić, czy magnes przyczepia się do podstawy naczynia.

Przed rozpoczęciem Test przydatności

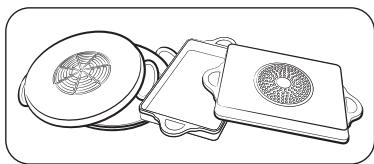

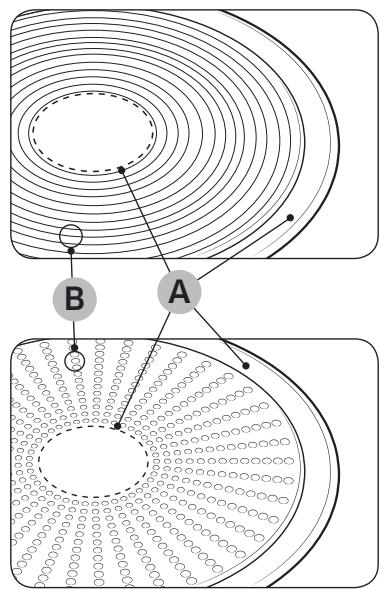

Inne naczynia indukcyjne Niektóre naczynia mają na dnie cienką warstwę materiału magnetycznego umożliwiającego ich wykorzystanie do gotowania na indukcyjnej płycie grzejnej. Naczynia te charakteryzują się słabym magnetyzmem i mogą działać nieprawidłowo (oznacza to, że magnes nie przyczepia się wystarczająco mocno lub obszar przyciągający magnes jest niewielki). •

B Nawet jeśli naczynie zostało stworzone z myślą o gotowaniu na płycie indukcyjnej, siła grzania może być słaba lub może się zdarzyć, że płyta grzejna nie wykryje naczynia – jest to zależne od wielkości i siły przyciągania obszaru magnetycznego znajdującego się na dnie naczynia.

Naczynie nadaje się do gotowania indukcyjnego, jeśli zostało przez producenta opatrzone odpowiednim oznaczeniem, a magnes przyczepia się do jego spodu.

Obszar, który nie przyciąga magnesu Obszar przyciągający magnes W przypadku używania dużych naczyń z mniejszym elementem ferromagnetycznym nagrzewa się wyłącznie ten element. W efekcie ciepło może nie być równomiernie rozprowadzane.

Dobre naczynie można rozpoznać, sprawdzając jakość jego dna. Dno powinno być tak grube i płaskie, jak to tylko możliwe. Kupując nowe naczynia, należy zwracać szczególną uwagę na średnicę dna. Producenci często podają tylko średnicę górnej krawędzi naczynia. Nie należy używać naczyń, które mają uszkodzone dno (nierówne krawędzie lub zadziory). Przesuwanie uszkodzonych naczyń po powierzchni ceramicznej płyty grzejnej może ją trwale zarysować. Dno zimnego naczynia jest zwykle lekko wygięte do środka (wklęsłe). Nie powinno być wygięte na zewnątrz (wypukłe). Chcąc skorzystać z naczyń specjalnego rodzaju, na przykład woka, szybkowaru lub naczynia do gotowania na wolnym ogniu, należy przestrzegać instrukcji producenta.

Prawidłowe ustawienie Prawidłowe

Naczynie z płaskim dnem i prostymi ściankami.

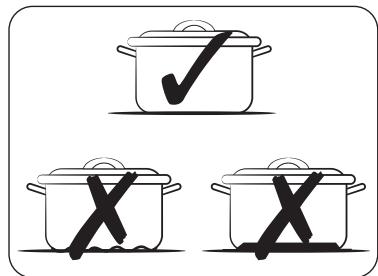

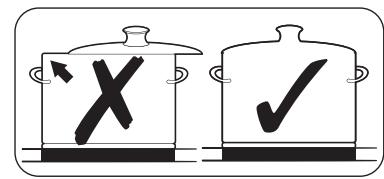

Wskazówki dotyczące oszczędzania energii W celu ograniczenia zużycia energii należy postępować zgodnie z opisanymi wskazówkami. • Przed włączeniem pola grzejnego należy zawsze postawić na nim naczynie. • Utrzymywać pola grzejne oraz dna naczyń w czystości. W przeciwnym razie urządzenie będzie zużywało więcej energii. • Jeśli to możliwe, dokładnie zakrywać naczynie. Ograniczy to zużycie energii.

Naczynie z zakrzywionym lub wygiętym dnem lub ściankami.

Naczynie nie spełnia zaleceń dotyczących minimalnego rozmiaru wymaganego dla danego pola grzejnego.

Naczynie spełnia lub przekracza zalecenia dotyczące minimalnego rozmiaru dla danego pola grzejnego.

Wyłączać używany palnik przed końcem czasu gotowania. Wykorzystywać ciepło resztkowe do utrzymania temperatury pożywienia.

Prawidłowe ustawienie Naczynie można przetestować pod względem przydatności do zastosowania z urządzeniem. 1. 2.

Naczynie całkowicie przylega do powierzchni płyty grzejnej.

Naczynie jest odpowiednio wyważone.

Naczynie opiera się o brzeg płyty grzejnej lub nie przylega całkowicie do powierzchni płyty.

Ciężki uchwyt powoduje przechylanie się naczynia.

Dotknij przycisku Wł./Wył. i przytrzymaj go przez 1–2 sekundy, aby włączyć płytę grzejną. Dotknij przycisku Puza i blokada i przytrzymaj go przez 3 sekundy, aby uruchomić blokadę rodzicielską. Dotknij przycisku Minutnik i przytrzymaj go przez 3 sekundy, aby włączyć tryb testu przydatności naczynia. Umieść naczynie na jednym z pól grzejnych, po czym dotknij przycisku Pole grzejne i przytrzymaj go przez 3 sekundy. Wyświetlacz

Naczynie nie nadaje się do używania

Naczynie nadaje się do używania, lecz jest niewydajne

Naczynie nadaje się do używania

Używanie przycisków dotykowych

Włączanie urządzenia

Aby użyć przycisku dotykowego, dotknij żądanego przycisku końcem wyprostowanego palca w celu włączenia lub wyłączenia żądanych wyświetlaczy bądź włączenia żądanej funkcji. Upewnij się, że podczas obsługi urządzenia dotykasz tylko jednego przycisku. Umieszczenie palca zbyt płasko na przycisku może spowodować naciśniecie także sąsiedniego przycisku.

Urządzenie włącza się za pomocą przycisku Wł./Wył. Wył. i przytrzymaj go przez około 1–2 sekundy.

Odgłosy podczas pracy

Jeśli słychać: • Odgłos trzaskania: naczynia są wykonane z rożnych materiałów. • Gwizdanie: wykorzystywane są więcej niż dwa pola grzejne, a naczynia są wykonane z różnych materiałów. • Brzęczenie: stosowane są wysokie poziomy mocy. • Klikanie: występuje zmiana napięcia. • Szum, buczenie: wentylator pracuje. Powyższe odgłosy są normalne i nie oznaczają żadnej usterki. OSTRZEŻENIE Nie wolno korzystać z naczyń o rożnym rozmiarze lub wykonanych z rożnych materiałów. Korzystanie z naczyń o różnych rozmiarach lub materiałach może wywołać hałas i wibracje. UWAGA Korzystanie z niskich poziomów mocy (1–5) może wywołać odgłosy „klikania”.

Pierwsze czyszczenie Przetrzeć powierzchnie ze szkła ceramicznego wilgotną ściereczką z użyciem środka do czyszczenia szklanych płyt grzejnych. OSTRZEŻENIE Nie należy używać substancji żrących ani ściernych. Może to doprowadzić do uszkodzenia powierzchni.

. Dotknij przycisku Wł./

UWAGA Po włączeniu urządzenia za pomocą przycisku Wł./Wył. w ciągu ok. 20 sekund należy wybrać poziom mocy, aby włączyć płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względów bezpieczeństwa.

Wyłączanie urządzenia W celu całkowitego wyłączenia urządzenia należy użyć przycisku Wł./Wył. Dotknij przycisku Wł./Wył. i przytrzymaj go przez około 1–2 sekundy.

UWAGA Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pól grzejnych w postaci dwustopniowego symbolu , oznaczającego „wysoką temperaturę”. , zniknie. Gdy temperatura spadnie, symbol

Wybór pola grzejnego i poziomu mocy 1. 2.

Aby wybrać pole grzejne, dotknij przycisku Pole grzejne danego pola grzejnego. Do ustawiania i regulacji poziomu mocy użyj paska sterowania, przycisku sterowania lub pokrętła sterowania. Pasek sterowania Przycisk sterowania Pokrętło sterowania

Domyślnie moc podgrzewania pola grzejnego jest ustawiona na 15. Dotknięcie i przytrzymanie przez ponad 8 sekund więcej niż jednego przycisku spowoduje wyświetlenie symbolu na wyświetlaczu pola grzejnego.

Wartości przedstawione w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymagane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń czy typ i ilość gotowanej żywności. Poziom mocy

Podgrzewanie / gotowanie sauté / smażenie

Sznycle / kotlety, wątróbka, ryby, kotlety mielone, jajka sadzone

Gotowanie do 1,5 litra płynu, ziemniaków, warzyw

Gotowanie na parze / duszenie / gotowanie

Przykłady użycia Podgrzewanie dużej ilości płynu, gotowanie makaronu, smażenie mięsa, podsmażanie gulaszu, duszenie mięsa Steki, polędwica wołowa, smażone ziemniaki, kiełbaski, naleśniki / racuchy

Gotowanie na parze lub duszenie małych ilości warzyw, gotowanie ryżu i potraw mlecznych Roztapianie masła, żelatyny, czekolady

UWAGA Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

UWAGA Zalecane ustawienia dla gotowania określonych rodzajów żywności

Obsługa Funkcja Max Boost

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex)

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody). Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pól grzejnych zostaje przywrócone na najwyższą moc.

Funkcja Flex służy do obsługi całej lewej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczynia owalne, garnki do przyrządzania ryb).

W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzespoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex. Czas działania funkcji Max Boost można znaleźć w specyfikacji pól grzejnych posiadanego modelu płyty.

Zarządzanie energią Obsługa

Istnieje maksymalna moc, z którą mogą działać pola grzejne. Przekroczenie zakresu mocy przez włączenie funkcji Max Boost spowoduje automatyczne zredukowanie ustawienia poziomu mocy pola grzejnego przez funkcję zarządzania energią. Wyświetlacz danego pola grzejnego zmienia się przez kilka sekund pomiędzy ustawionym poziomem mocy a maksymalnym możliwym poziomem mocy. Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Dotknij przycisku Panel Flex . Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy. UWAGA

Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. Dotknięcie przycisku Panel Flex w sytuacji, gdy każdy palnik działa z inną mocą spowoduje ustawienie palnika na najwyższą moc.

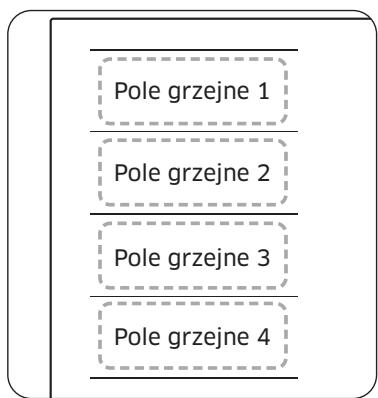

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus)

Pole grzejne 1 Pole grzejne 2

Panel Flex to duży obszar gotowania, który znajduje się po lewej stronie płyty grzejnej (patrz rysunek po lewej stronie), zaprojektowany tak, aby pomieścić jednocześnie wiele garnków i patelni o różnych kształtach i rozmiarach. Panel Flex wyposażony jest w cztery pola sterowane przez pojedyncze cewki indukcyjne, co umożliwia gotowanie niezależnie od ustawienia naczyń na polu grzejnym.

Korzystanie z panelu Flex Plus (tylko modele z funkcją panelu Flex Plus) 1. 2.

Dotknij przycisku Panel Flex . Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy. UWAGA

W przypadku korzystania z jednego pola grzejnego średnica dna naczynia musi być mniejsza niż 14 cm. Rozpoznanie położenia naczynia przez płytę grzejną może zająć 5–10 sekund. W trakcie rozpoznawania naczynia z urządzenia mogą dobiegać odgłosy. Nie należy zdejmować naczyń w trakcie gotowania. Działanie płyty zostanie automatycznie przerwane ze względów bezpieczeństwa, jeśli naczynia zostaną zdjęte na ponad 5 sekund.

Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. Dotknięcie przycisku Panel Flex w sytuacji, gdy każde pole grzejne działa z inną mocą spowoduje automatyczne wyregulowanie mocy na najwyższy obecny poziom. W przypadku przenoszenia naczyń lub stawiania nowych na panelu Flex należy przerwać pracę urządzenia, a następnie dotknąć odpowiedniego przycisku Pole grzejne , aby włączyć dane pole.

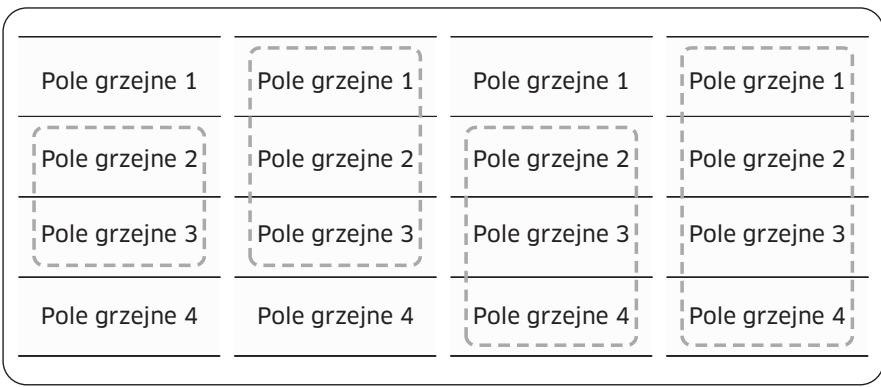

Funkcja panelu Flex Plus umożliwia łączenie pól grzejnych w celu powiększenia powierzchni gotowania. Dotknij przycisku Panel Flex , aby wykorzystać pole grzejne w następujący sposób.

Obsługa Utrzymywanie temperatury 1. 2. 3. 4.

Użyj tej funkcji, aby utrzymać ciepło potraw. Dotknij odpowiedniego . przycisku Pole grzejne Dotknij przycisku Utrzymywanie temperatury . Informacje widoczne na wyświetlaczu pola grzejnego zmienią się. Dotknij przycisku Utrzymywanie temperatury ponownie, aby wyłączyć pole grzejne.

Pauza/Wznowienie Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne na niski poziom mocy, a następnie z powrotem na ustawienie poziomu mocy wybrane wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwilę, a później je kontynuować (np. aby odebrać telefon). Po włączeniu funkcji Pauza/Wznowienie zdezaktywowane zostaną wszystkie i Wł./Wył. . przyciski z wyjątkiem przycisków Puza i blokada . Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Puza i blokada

Minutnik Zastosowanie minutnika jako wyłącznika bezpieczeństwa Jeśli dla pola grzejnego ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pól grzejnych jednocześnie. Ustawianie minutnika Obsługa

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone. 1. 2. 3.

Dotknij przycisku Minutnik . Ustaw minutnik wielokrotnie dotykając przycisku Minutnik . Aby anulować ustawienia minutnika, przytrzymaj przycisk Minutnik przez 3 sekundy. UWAGA

Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik i przytrzymaj go do momentu osiągnięcia żądanej wartości. Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Natomiast pole grzejne nie zostanie wyłączone.

Panel sterowania Włączanie

Dotknij przycisku Puza i blokada

Powrót do poprzedniego poziomu mocy

Szybkie zatrzymanie Opcja ta zmniejsza ilość kroków oraz czas potrzebny do zakończenia gotowania. Aby wyłączyć pole grzejne, dotknij przycisku Pole grzejne i przytrzymaj go przez 2 sekundy. UWAGA Przycisk Panel Flex

nie obsługuje funkcji szybkiego zatrzymania.

Blokada rodzicielska

Ograniczenie mocy maksymalnej

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pól grzejnych i uaktywnienie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wł./Wył. (wł./wył. – tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Funkcja ta pozwala dostosować maksymalną moc urządzenia. 1. 2. 3.

Włączanie i wyłączanie funkcji blokady rodzicielskiej 1. 2. 3.

Dotknij przycisku Puza i blokada i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy. Dotknij dowolnego przycisku. Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie dotknij przycisku przytrzymaj go przez 3 sekundy. Puza i blokada Jako potwierdzenie zabrzmi sygnał dźwiękowy.

Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone. Funkcję blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik, gdy funkcja blokady rodzicielskiej jest włączona, dotknij przycisku Wł./Wył. lub najpierw dezaktywuj funkcję blokady rodzicielskiej, a następnie dotknij odpowiedniego przycisku Pole grzejne

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Zasilanie musi być wyłączone. Dotknij przycisku Puza i blokada i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską. Jednocześnie dotknij przycisków Pole grzejne lewego przedniego pola grzejnego i Pole grzejne prawego pola grzejnego oraz przytrzymaj je przez około 3 sekundy. Dotknij przycisku Minutnik i przytrzymaj go przez około 3 sekundy. Na wyświetlaczu pojawi się symbol oraz aktualna moc maksymalna. możesz wyregulować moc Za pomocą przycisku Puza i blokada maksymalną (3000 W, 4000 W, 7400 W). Dotknij przycisku Wł./Wył. , aby potwierdzić ustawienie.

Obsługa Włącznie/wyłączanie dźwięku 1. 2. 3. 4.

Dotknij przycisku Wł./Wył. i przytrzymaj go przez około 1–2 sekundy. i W ciągu 10 sekund od włączenia zasilania dotknij przycisku Minutnik przytrzymaj go przez 3 sekundy. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol . Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie . włączony, a na wyświetlaczu pojawi się symbol

UWAGA Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Smart Connect Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na smartfonie można: • monitorować stan działania i ustawienia poziomu mocy elementów płyty grzejnej, • sprawdzać i zmieniać ustawienia minutnika. Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnie, jeśli warunki komunikacji są złe lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi. Sposób podłączenia płyty grzejnej z aplikacją Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings. 1. 2.

Pobierz i otwórz aplikację SmartThings na swoim urządzeniu. i przytrzymaj go przez około 1–2 sekundy, Dotknij przycisku Wł./Wył. aby włączyć płytę grzejną. i przytrzymaj go przez około 3 Dotknij przycisku Puza i blokada sekundy, aby włączyć blokadę rodzicielską. Postępuj zgodnie z instrukcjami w aplikacji, a następnie dotknij przycisku i przytrzymaj go przez 3 sekundy. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie włącza się, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie. UWAGA

Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana. Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi •

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 2 do 4.

Konserwacja Sterowanie okapem Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings. Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com. Łączenie z modelem okapu pozwalającym na zdalne sterowanie 1. 2. 3.

Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji SmartThings do monitorowania okapu i sterowania nim. Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

OSTRZEŻENIE Nie należy stosować środków czyszczących na podgrzanej powierzchni ze szkła ceramicznego. Po zakończeniu czyszczenia substancje czyszczące należy usunąć za pomocą odpowiedniej ilości czystej wody, ponieważ po rozgrzaniu się powierzchni mogą one wykazywać działanie żrące. Nie należy używać agresywnych środków czyszczących (takich jak aerozole do czyszczenia grilla lub piekarnika), szorstkich gąbek ani druciaków do czyszczenia patelni. UWAGA Powierzchnię ze szkła ceramicznego należy czyścić po każdym użyciu, kiedy wciąż jest lekko ciepła w dotyku. Zapobiegnie to przypaleniu się rozlanych płynów na powierzchni płyty. Kamień, ślady wody, tłuszczu oraz metaliczne odbarwienia należy usuwać za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.

Lekkie zabrudzenia 1. 2. 3.

Przetrzyj powierzchnię ze szkła ceramicznego ściereczką zwilżoną wodą. Wytrzyj do sucha czystą ściereczką. Na powierzchni nie wolno pozostawiać resztek środka czyszczącego. Raz w tygodniu wyczyść dokładnie całą powierzchnię do gotowania ze szkła ceramicznego za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej. Przetrzyj powierzchnię ze szkła ceramicznego z użyciem odpowiedniej ilości czystej wody, a następnie wytrzyj do sucha czystą, niestrzępiącą się ściereczką.

Pobierz i otwórz aplikację SmartThings na swoim smartfonie. Następnie przeprowadź procedurę Smart Connect, aby połączyć się z płytą grzejną. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth. i Puza i blokada oraz Jednocześnie dotknij przycisków Minutnik przytrzymaj je, aby nawiązać połączenie przez Bluetooth. Po udanym nawiązaniu połączenia przez Bluetooth na wyświetlaczu pojawi się symbol . Aby skorzystać z funkcji sterowania okapem, postępuj zgodnie z instrukcjami zawartymi w instrukcji obsługi modelu okapu obsługującego zdalne sterowanie oraz w przewodniku aplikacji.

Konserwacja Silne zabrudzenia

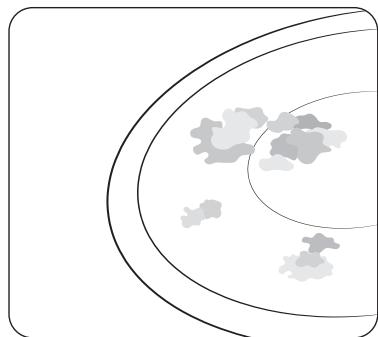

Trudne do usunięcia zabrudzenia 1.

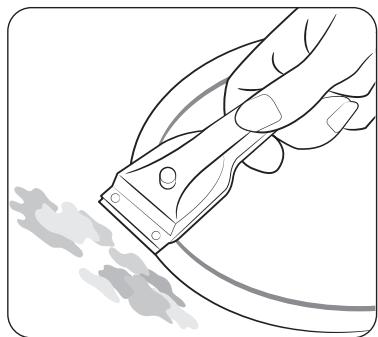

Aby osunąć przypalone jedzenie i trudne do usunięcia plamy, użyj skrobaka do szkła. Przyłóż skrobak pod lekkim kątem do powierzchni ze szkła ceramicznego. Wyczyść zabrudzenia, usuwając je za pomocą ostrza.

UWAGA Skrobaki do szkła i środki do czyszczenia szkła ceramicznego są dostępne w sklepach specjalistycznych.

Spalony cukier, rozpuszczony plastik, folię aluminiową i inne tworzywa tego typu należy natychmiast usuwać skrobakiem do szkła przed ich zastygnięciem.

OSTRZEŻENIE Użycie skrobaka do szkła w gorącym polu grzejnym może być przyczyną poparzeń. 2. Wyczyść standardowo płytę po jej schłodzeniu. Jeśli rozpuszczone tworzywo w polu grzejnym zdążyło zastygnąć, podgrzej je ponownie w celu wyczyszczenia.

Usunięcie zarysowań lub ciemnych plam, spowodowanych na przykład przez naczynia z ostrymi krawędziami, nie jest możliwe. Ich obecność nie wpływa jednak na działanie płyty grzejnej.

Rozwiązywanie problemów i serwis Rama płyty grzejnej (opcja) OSTRZEŻENIE Do czyszczenia ramy nie należy używać octu, soku cytrynowego lub środków do usuwania kamienia. Może to spowodować pojawienie się ciemnych plam. 1. 2.

Przetrzyj ramę za pomocą ściereczki zwilżonej wodą. Zwilż zaschnięte zabrudzenia wilgotną ściereczką. Przetrzyj powierzchnię i wytrzyj ją do sucha.

Aby uniknąć uszkodzenia urządzenia: • • •

Drobne awarie urządzenia można naprawić samodzielnie, korzystając z instrukcji zamieszczonych poniżej. Nie należy podejmować dalszych prób naprawy, jeśli poniższe instrukcje nie okażą się przydatne. OSTRZEŻENIE Naprawy urządzenia mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu. Nieprawidłowo wykonane naprawy mogą stanowić poważne zagrożenie dla zdrowia użytkownika. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym. Problem

Co należy zrobić, jeśli pola grzejne nie działają?

Bezpiecznik w instalacji elektrycznej domu nie jest sprawny.

Jeśli bezpiecznik wyłącza się kilkakrotnie, wezwij wykwalifikowanego elektryka.

Co należy zrobić, jeśli pola grzejne się nie włączają?

Przypadkowo naciśnięto przycisk Wł./Wył. . Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.

Sprawdź, czy urządzenie jest prawidłowo włączone. Wyczyść panel sterowania.

Przypadkowo naciśnięto przycisk Wł./Wył. . Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.

Pole grzejne było używane przez krótki czas i nie rozgrzało się wystarczająco.

Co należy zrobić, jeśli wyświetlacz nagle gaśnie, a widoczny jest tylko wskaźnik pozostałego ciepła , ? Co należy zrobić, jeśli po wyłączeniu pól grzejnych wskaźnik pozostałego ciepła nie pojawia się na wyświetlaczu?

Rozwiązywanie problemów i serwis

Nie używaj płyty grzejnej jako powierzchni roboczej ani nie przechowuj na niej żadnych przedmiotów. Nie używaj pola grzejnego bez naczyń ani z pustymi naczyniami. Szkło ceramiczne jest niezwykle wytrzymałe i odporne na zmiany temperatury. Niemniej jednak może ulec zniszczeniu. Istnieje niebezpieczeństwo uszkodzenia szkła ceramicznego poprzez upuszczenie ostrego lub twardego przedmiotu na płytę grzejną. Nie umieszczaj naczyń na ramie płyty grzejnej. Może to spowodować zarysowanie i zniszczenie obudowy płyty. Unikaj rozlewania na ramę płyty grzejnej kwaśnych płynów, na przykład octu, soku cytrynowego lub odkamieniaczy, ponieważ mogą one spowodować powstanie ciemnych plam. Jeśli cukier lub substancja zawierająca cukier zetknie się z gorącym polem grzejnym, a następnie się rozpuści, za pomocą skrobaka należy natychmiast usunąć powstałe zabrudzenie, nie dopuszczając do jego zastygnięcia. Zastygnięcie substancji może spowodować uszkodzenie powierzchni płyty podczas czyszczenia. Wszystkie przedmioty i tworzywa, które mogą ulec rozpuszczeniu, takie jak plastik, folia aluminiowa i folia do pieczenia, należy przechowywać z dala od powierzchni ze szkła ceramicznego. Jeśli tworzywo tego typu rozpuści się na płycie grzejnej, należy usunąć je natychmiast za pomocą skrobaka.

Rozwiązywanie problemów

Sprawdź, czy urządzenie jest prawidłowo włączone. Wyczyść panel sterowania. Jeśli pole grzejne jest gorące, skontaktuj się z lokalnym centrum serwisowym.

Rozwiązywanie problemów i serwis Kod informacyjny

Możliwa przyczyna Wystąpił problem z czujnikiem temperatury palnika. Wykryto temperaturę wyższą niż określona. Wystąpił problem z czujnikiem PBA. Silnik prądu stałego nie działa z powodu problemów z obwodami drukowanymi, przewodami lub elektrycznymi zaburzeniami w wirniku silnika. Przycisk jest dotykany dłużej niż przez 8 sekund.

Rozwiązywanie problemów i serwis

Awaria komunikacji między głównym a podrzędnym układem drukowanym. Dotykowy moduł IC działa niepoprawnie.

Rozwiązanie Uruchom ponownie urządzenie za pomocą przycisku Wł./Wył. . Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie ponownie uruchom urządzenie i spróbuj jeszcze raz. Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym. Sprawdź, czy przycisk jest mokry lub czy jest dotykany. Jeżeli problem nadal występuje, uruchom urządzenie ponownie za pomocą przycisku Wł./Wył. . Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym. Uruchom ponownie urządzenie za pomocą przycisku Wł./Wył. . Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie, uruchom urządzenie ponownie. Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym.

Jest poza normalnym napięciem (220 – 240 V).

Sprawdź środowisko zasilania w domu.

Jeśli naczynie do gotowania nie jest odpowiednie do indukcji lub działa bez naczynia do gotowania, jest to wyświetlane.

Użyj naczynia do gotowania odowiedniego do indukcji.

Co należy zrobić, jeśli pola grzejne się nie włączają albo nie wyłączają? Może to być spowodowane jedną z następujących przyczyn: • Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem. • Włączono funkcję blokady przed dziećmi i widoczny jest znak . Co należy zrobić, jeśli wyświetlone jest oznaczenie

Możliwe przyczyny takiej sytuacji: • Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem. Aby zresetować urządzenie, nacisnąć przycisk Wł./Wył. . • W przypadku rozlania płynu na panel sterowania, należy go wytrzeć. Co należy zrobić, jeśli wyświetlone jest oznaczenie

Możliwe przyczyny takiej sytuacji: • Płyta przegrzała się ze względu na niepoprawną obsługę urządzenia. • Po schłodzeniu płyty, dotknij przycisku Wł./Wył. , aby zresetować urządzenie. Co należy zrobić, jeśli wyświetlone jest oznaczenie

Możliwe przyczyny takiej sytuacji: • Użyto niewłaściwego lub zbyt małego naczynia bądź nie umieszczono żadnego naczynia w polu grzejnym. • Po użyciu odpowiedniego naczynia komunikat przestanie być wyświetlany. Co należy zrobić, gdy wentylator wciąż działa po wyłączeniu kuchenki? Możliwe przyczyny takiej sytuacji: • Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował schładzanie. • Po pełnym schłodzeniu części elektrycznych lub upływie maksymalnego czasu (10 minut) wentylator wyłączy się samoistnie. • Jeśli zamówiono wizytę technika serwisowego w wyniku błędu w obsłudze urządzenia, może być ona odpłatna nawet w okresie obowiązywania gwarancji.

Notatki Serwis Przed skontaktowaniem się z producentem w celu skorzystania z pomocy technicznej lub serwisu należy zapoznać się z informacjami w części „Rozwiązywanie problemów”. Jeśli nadal konieczna jest pomoc techniczna, należy postępować zgodnie z poniższymi instrukcjami. Czy wystąpiła awaria techniczna? Jeśli tak, należy skontaktować się z lokalnym centrum serwisowym. Należy przygotować informacje niezbędne podczas rozmowy z pracownikiem obsługi klienta. Ułatwi to proces diagnozowania problemu, a także pozwoli podjąć decyzję o konieczności odbycia wizyty serwisowej u klienta. Należy zapisać następujące informacje: • Jak objawia się problem z urządzeniem? • W jakich okolicznościach występuje? Przed połączeniem należy przygotować informacje o modelu i numerze seryjnym urządzenia. Informacje te znajdują się na tabliczce znamionowej: Opis modelu Numer seryjny (15 cyfr)

Rozwiązywanie problemów i serwis

Zalecamy zapisanie tych informacji w tym miejscu w celu odniesienia się do nich w razie potrzeby. • •

Model: Numer seryjny:

W jakich przypadkach zostanie naliczona opłata za serwis, także w okresie obowiązywania gwarancji? • •

Jeśli użytkownik mógł rozwiązać problem samodzielnie, stosując jedno z rozwiązań przedstawionych w rozdziale „Rozwiązywanie problemów”. Jeśli serwisant musi odbyć kilka wizyt serwisowych, ponieważ nie uzyskał wszystkich niezbędnych informacji przed ich odbyciem i konieczne było dodatkowe dowożenie części zamiennych. Przygotowanie się do rozmowy telefonicznej w sposób opisany powyżej pozwoli uniknąć dodatkowych kosztów.

801-172-678* lub +48 22 607-93-33* * (opłata według taryfy operatora)
