BRUKSANVISNING TOPCLEAN BATA SELF Ulsonix

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Automatisk rengörings- och skurmaskin
Modell	TOPCLEAN BATA SELF
Spänning [V] / Frekvens [Hz]	Ingång: 200 - 240 / 50-60
Spänning [V] / Ström [A]	Utgång: 24/25
Batterikapacitet [Ah]	250
Rengöringseffektivitet [m2/h]	5200
Rengöringsbredd [mm]	740
Sugbredd [mm]	960
Renvattentank [L]	90
Tank för smutsvatten [L]	100
Borstmotor [W]	500
Sugmotor [W]	600
Drivmotor [W]	950
Mått (bredd x längd x höjd) (mm)	900x1500x1305
Vikt [kg]	340
Isolationsklass	I

Produktöversikt

Denna produkt är lämplig för olika miljöer, inklusive restauranger, skolor, sjukhus, fabriker, stormmarknader, lager och kontorsbyggnader. Den rengör effektivt flera typer av hårda golv, såsom spegelplattor, marmor, epoxi, PVC, smärgel, terrazzo, betong och keramiska plattor.

Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.

Lossning och montering

Avlastning av maskinen

1. Ta försiktigt bort förpackningen och undvik att skada maskinen.
2. Vi rekommenderar att du behåller produktens förpackning eftersom den kan användas för att transportera maskinen.

1. Anslut gummiskrapan till maskinen och vrid på de två innersta knopparna för att hålla den åtdragen.
2. Anslut sugslangen till sugskrapan.

1. Töm avloppstanken vid behov.
2. Öppna försiktigt avloppstanken och kontrollera om alla kablar på batterierna är anslutna och åtdragna.
3. Anslut batteripolerna. Var uppmärksam på de positiva och negativa terminalerna.
4. Vänd tillbaka avloppstanken till sitt ursprungliga läge.

Kontroller och justeringar före användning

Kontrollera föremål

Kontrollera vattenvolymen i rentvattentanken

Se till att det finns tillräckligt med vatten i rentvattentanken före arbetet. Gör INTE rengöringen utan tillräckligt med vatten, eftersom damm kan sugas in i sugmotorn vilket leder till högt ljud och låg arbetseffektivitet.

Kontrollera vattennivån i avloppstanken

Var särskilt uppmärksam på vattennivån i avloppstanken. Töm avloppstanken vid behov annars bränns sugmotorn.

Kontrollera spänningen på batterierna

När den allmänna strömbrytaren slås på, kommer batteriernas nuvarande spänning att visas på voltmetern. Om den sista stapeln på voltmetern blinkar är strömmen otillräcklig och ladda batterierna omedelbart.

Observera att djupurladdning (t.ex. ofta använda maskinen när spänningen är lägre än 21 V) kommer att minska batteriernas livslängd.

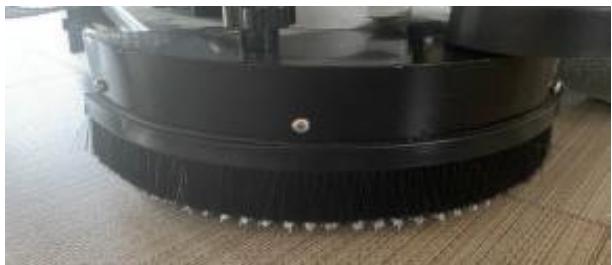

Kontrollerar borstplattans status

Kontrollera om borstplattan är sliten. Byt i så fall ut den.

• Gummit måste bytas ut om det är utslitet eller kapat.
- Om gummit inte kan skapa en lufttät situation när det nuddar golvet blir sugeffekten inte tillfredsställande.

1. Lägg ner skrapan för att se om gummit nuddar marken.
2. Tryck försiktigt på maskinen för att se om gummit är lätt böjt och inte lämnar något mellanrum mellan sig och marken.
3. Om det finns något mellanrum mellan gummit och marken eller om gummit pressas för hårt, vrid på de yttersta plastknopparna/muttrarna på universalhjulen för att justera höjden på skrapan. Det är idealiskt att ha gummit böjt i 45 graders vinkel samtidigt som det rör vid golvet för att skapa en lufttät situation för bättre sugeffekt.

1. Slå på den allmänna strömmen.
2. Skjut reglaget framåt/bakåt till framåtläget och tryck sedan på gaspedalen för att flytta maskinen framåt.
3. Dra reglaget framåt/bakåt till bakåtläge och tryck sedan ned gaspedalen för att backa maskinen.
4. För att stanna, släpp helt enkelt gaspedalen. Den elektromagnetiska bromsen aktiveras automatiskt, vilket gör att maskinen stannar.

NOTERA När du backar eller transporterar maskinen, se till att borstplattan och skrapan är höjda för att förhindra slitage på borstplattan och deformation av skrapan.

Skurning av golvet

1. Sänk borstplattan och skrapan.
2. Slå på den allmänna strömmen.
3. Tryck på borstplattan och sugmotorknapparna.
4. Ställ reglaget framåt/bakåt i framåtläge, håll i ratten, tryck på gaspedalen och förfytta maskinen smidigt över golvet.

NOTERA När borstplattans motor är påslagen, lämna INTE maskinen på samma plats under en längre tid, eftersom detta skulle lämna onödiga märken på marken.

Tömning av avloppsvattnet

1. Innan du tömmer avloppstanken, stoppa maskinen och slå av huvudströmbrytaren.
2. Sänk avloppsslangen, öppna locket och töm ut avloppsvattnet.
3. Skölj avloppstanken noggrant med rent vatten.

Stoppa maskinen

1. När arbetet är klart, stäng av borstplattans knapp och lyft upp borstplattan.
2. Stäng av sugmotorn och lyft upp skrapan.
3. Töm avloppstanken.
4. Flytta maskinen till en lämplig förvaringsplats.
5. Stäng av huvudströmbrytaren och ta ur nyckeln.

NOTERA Om maskinen inte ska användas under en längre tid, ladda batterierna helt och koppla bort batterikablarna för att förhindra strömavbrott. Det rekommenderas att ladda batterierna två gånger i månaden.

Ladda batterierna

NOTERA Maskinen drivs av fyra 6V (200 Ah) underhållsfria blybatterier, som ger en total systemspänning på 24V.

1. Batteriernas totala spänning kommer att minska gradvis under drift. När den sista stapeln på voltmetern blinkar har maskinen låg effekt. Ladda batterierna omedelbart.

2. Använd handskar när du hanterar batterierna för att undvika direktkontakt med sura ämnen.

3. Inspektera batterikablarna för slitage och kontrollera anslutningarna för eventuella lösa; byt ut vid behov.

4. Håll batterierna torra och rena, se till att inget damm samlas på dem, eftersom damm kan skada batterierna och i allvarliga fall till och med få dem att antändas. Undvik att placera föremål, särskilt metalliska, på batterierna.
5. För att förlänga batteriernas livslängd, ladda dem omedelbart efter avslutat rengöringsarbete. Djupurladdning är strängt förbjudet, eftersom det minskar batterikapaciteten och livslängden.
6. Anslut den externa laddaren till maskinens röda kontakt (sitter under sätet) innan du ansluter laddaren till ett vägguttag.
7. Om maskinen inte ska användas under en längre period, ladda batterierna helt, koppla bort batterikablarna för att förhindra strömavbrott och ladda batterierna varannan vecka för att undvika djupurladdning, vilket kan leda till batteriavbrott.

Rengöring och underhåll

• Kontrollera regelbundet hjulen och ta bort eventuella trasslar.
• Rengör avloppstanken och avloppsslangen med rent vatten med jämna mellanrum.
• Rengör vattenventilfiltret. Om smuts eller partiklar är synliga på det genomskinliga locket, skruva loss filtret för att tvätta locket och filtersilen noggrant.

NOTERA Tvätta INTE maskinen direkt med vatten, eftersom den inte är helt vattentät. Direkttvätt kan orsaka kortslutning eller till och med bränna ut maskinen.

Underhåll av maskinen

Byte av borstplattan

1. Parkera maskinen på en plan yta och sänk ned borstplattan.

2. Dra ner borsten för att lossa den från magneterna. Skjut in en ny borste eller dyna på magnethållaren tills magneterna snäpper och fäster den i maskinen.

3. Installera nälhållaren: Placera en dyna längst ner på nälhållaren. Tryck ned eller vrid det blå mittlocket för att säkra dynan på plats innan hållaren snäpps fast på maskinens botten. Extra borstar, kuddar eller nälhållare kan köpas från den ursprungliga tillverkaren.
4. Förberedelse för ömtåliga golv: Innan du rengör mer ömtåliga golv, blötlägg dynan i vatten i 10-15 minuter för att mjukgöra den. Detta steg är viktigt för att förhindra potentiella skador på golvet.

1. Parkera maskinen på en plan yta och se till att den är avstängd.
2. Vrid på de innersta knopparna för att frigöra och ta bort skrapenheten.

1. Lossa skrapenheten och demontera dess komponenter för att ta bort och byta ut gummit.

Förvaring och transport

Lagring

Om maskinen inte ska användas under en längre tid, ta bort och rengör skrapan och borstplattan och förvara dem på en torr, ren plats. Det rekommenderas att förvara dessa delar i en lufttät plastbehållare.

• Se till att vattentankarna är helt tömda och rengjorda.
• Ladda batteriet helt innan du förvarar maskinen. Om maskinen kommer att förbli oanvänd under en längre tid, ladda om batteriet regelbundet (minst två gånger i månaden) för att behålla batteriets hälsa.

Transport

• När du lyfter eller sänker maskinen, se till att den är stabil för att förhindra att den tippar eller faller.
• Maskinen fixeras på en träpall när den lämnar fabriken och transporteras med lämplig utrustning. På destinationen, ordna en liknande installation för säker lastning eller lossning.
• När du använder en gaffeltruck för att flytta maskinen, transportera hela lådan med maskinen säkert inuti. Lyft INTE maskinen direkt med en gaffeltruck, eftersom detta kan orsaka skador på maskinen, och den kan lätt välta, vilket kan leda till potentiell egendomsskada eller personskada.

Felsökning

Problem	Orsaka	Lösning
Batterierna kan inte laddas.	Laddaren är trasig.	Laddningsporten är oxiderad.
	Laddningsporten är oxiderad.	Byt ut laddningsporten.
Sugmotorn fungerar inte.	Överbelastningsskyddet har löst ut.	Återställ överbelastningsskyddet.
Borstplattans motor fungerar inte.	Överbelastningsskyddet har löst ut.	Återställ överbelastningsskyddet.
Det kommer inte ut tillräckligt med vatten.	Renvattenslangen är blockerad.	Rengör vattenslangen.
	Det finns föroreningar i filterkåpan.	Det finns föroreningar i filterkåpan.
	Vattensolenoiden har misslyckats.	Kontrollera, rengör eller byt ut vattensolenoiden.
Högt ljud alstras.	Skrapan är felaktigt placerad.	Justera höjden på skrapans universalhjul.
	Sugmotorn är trasig.	Byt ut sugmotorn.
Borstplattan tappar ofta.	Borstplattan är inte korrekt installerad.	Sätt tillbaka borsten på rätt sätt.
Låg vattensugningseffektivitet.	Sugslangen är blockerad.	Rengör sugslangen.
	Avloppstankens tätning är sprucken.	Byt ut gummitätningen.
	Skrapremsan är sprucken.	Sätt tillbaka gummiskrapan.

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Delar

5- Avloppsvattentank

6- Rengöring av vattentankens inlopp

7- Vattennivåindikator

8- Ren vattentank

9- Huvudhjul

10- Skrapmontering

11- Borstkjol

12- Främre kollisionshjul

13- Avloppsslang

14- Vakuumslang

15- Antikollisionshjul

16- Fast skrapa

17- Vred för att justera vinkeln på skrapan

Kontrollpanel och knappar

1- Framåt/bakåt-knapp

2- Borstmotorknapp

3- Power display skärm

4- Vakuummotorknapp

5- Snabbval

6- Allmän omkopplare

7- Rengör vattenfilter och lock

8- Vattenventilbrytare
